Багатоступеневий конусний трубопровідний фільтр-сепаратор
Номер патенту: 111202
Опубліковано: 10.11.2016
Автори: Солодкий Олександр Дмитрович, Солодкий Владислав Олександрович
Формула / Реферат
Багатоступеневий конусний трубопровідний фільтр-сепаратор, що містить робочий орган у вигляді декількох сітчастих конусів, промивний пристрій і брудовідвідний тракт, який відрізняється тим, що суміжні елементи робочого органу утворюють камери проміжного фільтрату, обладнані спеціальними патрубками для відбору і контролю цього фільтрату.
Текст

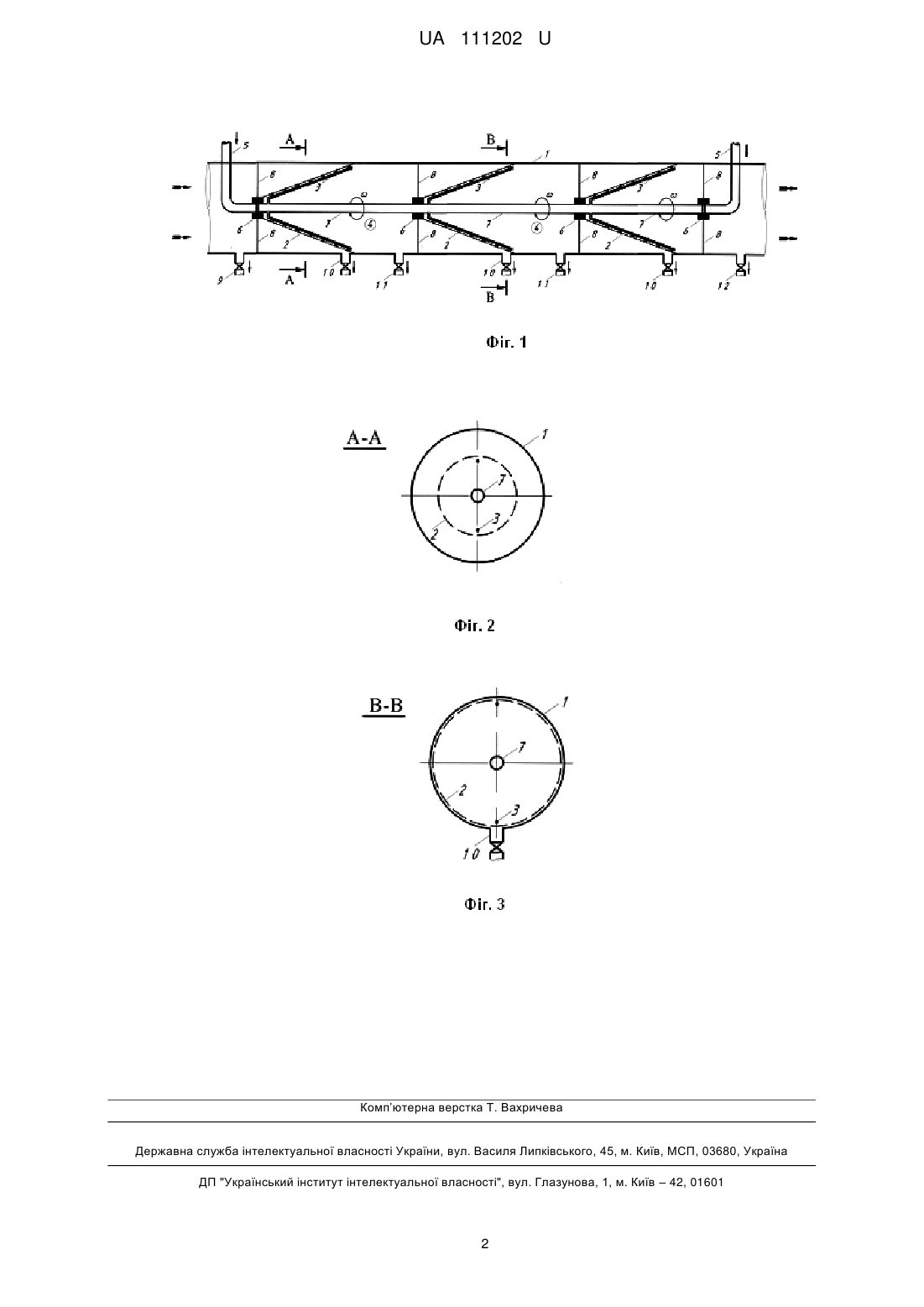

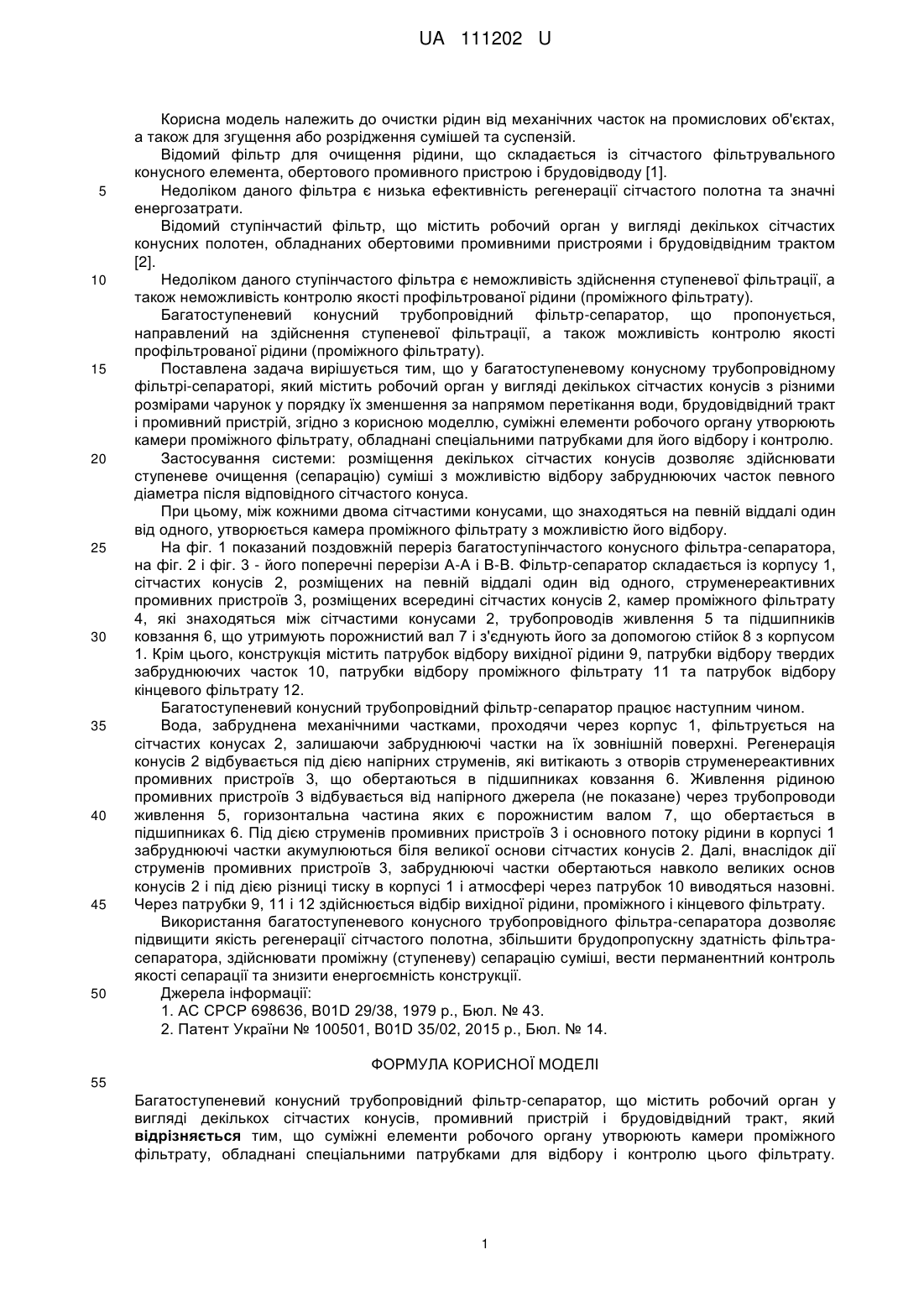

Реферат: Багатоступеневий конусний трубопровідний фільтр-сепаратор містить робочий орган у вигляді декількох сітчастих конусів, промивний пристрій і брудовідвідний тракт. Суміжні елементи робочого органу утворюють камери проміжного фільтрату, обладнані спеціальними патрубками для відбору і контролю цього фільтрату. UA 111202 U (12) UA 111202 U UA 111202 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до очистки рідин від механічних часток на промислових об'єктах, а також для згущення або розрідження сумішей та суспензій. Відомий фільтр для очищення рідини, що складається із сітчастого фільтрувального конусного елемента, обертового промивного пристрою і брудовідводу [1]. Недоліком даного фільтра є низька ефективність регенерації сітчастого полотна та значні енергозатрати. Відомий ступінчастий фільтр, що містить робочий орган у вигляді декількох сітчастих конусних полотен, обладнаних обертовими промивними пристроями і брудовідвідним трактом [2]. Недоліком даного ступінчастого фільтра є неможливість здійснення ступеневої фільтрації, а також неможливість контролю якості профільтрованої рідини (проміжного фільтрату). Багатоступеневий конусний трубопровідний фільтр-сепаратор, що пропонується, направлений на здійснення ступеневої фільтрації, а також можливість контролю якості профільтрованої рідини (проміжного фільтрату). Поставлена задача вирішується тим, що у багатоступеневому конусному трубопровідному фільтрі-сепараторі, який містить робочий орган у вигляді декількох сітчастих конусів з різними розмірами чарунок у порядку їх зменшення за напрямом перетікання води, брудовідвідний тракт і промивний пристрій, згідно з корисною моделлю, суміжні елементи робочого органу утворюють камери проміжного фільтрату, обладнані спеціальними патрубками для його відбору і контролю. Застосування системи: розміщення декількох сітчастих конусів дозволяє здійснювати ступеневе очищення (сепарацію) суміші з можливістю відбору забруднюючих часток певного діаметра після відповідного сітчастого конуса. При цьому, між кожними двома сітчастими конусами, що знаходяться на певній віддалі один від одного, утворюється камера проміжного фільтрату з можливістю його відбору. На фіг. 1 показаний поздовжній переріз багатоступінчастого конусного фільтра-сепаратора, на фіг. 2 і фіг. 3 - його поперечні перерізи А-А і В-В. Фільтр-сепаратор складається із корпусу 1, сітчастих конусів 2, розміщених на певній віддалі один від одного, струменереактивних промивних пристроїв 3, розміщених всередині сітчастих конусів 2, камер проміжного фільтрату 4, які знаходяться між сітчастими конусами 2, трубопроводів живлення 5 та підшипників ковзання 6, що утримують порожнистий вал 7 і з'єднують його за допомогою стійок 8 з корпусом 1. Крім цього, конструкція містить патрубок відбору вихідної рідини 9, патрубки відбору твердих забруднюючих часток 10, патрубки відбору проміжного фільтрату 11 та патрубок відбору кінцевого фільтрату 12. Багатоступеневий конусний трубопровідний фільтр-сепаратор працює наступним чином. Вода, забруднена механічними частками, проходячи через корпус 1, фільтрується на сітчастих конусах 2, залишаючи забруднюючі частки на їх зовнішній поверхні. Регенерація конусів 2 відбувається під дією напірних струменів, які витікають з отворів струменереактивних промивних пристроїв 3, що обертаються в підшипниках ковзання 6. Живлення рідиною промивних пристроїв 3 відбувається від напірного джерела (не показане) через трубопроводи живлення 5, горизонтальна частина яких є порожнистим валом 7, що обертається в підшипниках 6. Під дією струменів промивних пристроїв 3 і основного потоку рідини в корпусі 1 забруднюючі частки акумулюються біля великої основи сітчастих конусів 2. Далі, внаслідок дії струменів промивних пристроїв 3, забруднюючі частки обертаються навколо великих основ конусів 2 і під дією різниці тиску в корпусі 1 і атмосфері через патрубок 10 виводяться назовні. Через патрубки 9, 11 і 12 здійснюється відбір вихідної рідини, проміжного і кінцевого фільтрату. Використання багатоступеневого конусного трубопровідного фільтра-сепаратора дозволяє підвищити якість регенерації сітчастого полотна, збільшити брудопропускну здатність фільтрасепаратора, здійснювати проміжну (ступеневу) сепарацію суміші, вести перманентний контроль якості сепарації та знизити енергоємність конструкції. Джерела інформації: 1. АС СРСР 698636, В01D 29/38, 1979 р., Бюл. № 43. 2. Патент України № 100501, В01D 35/02, 2015 р., Бюл. № 14. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Багатоступеневий конусний трубопровідний фільтр-сепаратор, що містить робочий орган у вигляді декількох сітчастих конусів, промивний пристрій і брудовідвідний тракт, який відрізняється тим, що суміжні елементи робочого органу утворюють камери проміжного фільтрату, обладнані спеціальними патрубками для відбору і контролю цього фільтрату. 1 UA 111202 U Комп’ютерна верстка Т. Вахричева Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 2
ДивитисяДодаткова інформація
МПК / Мітки
МПК: B01D 29/68, B01D 29/58, B01D 29/62
Мітки: фільтр-сепаратор, трубопровідний, багатоступеневий, конусний
