Конусний трубопровідний фільтр

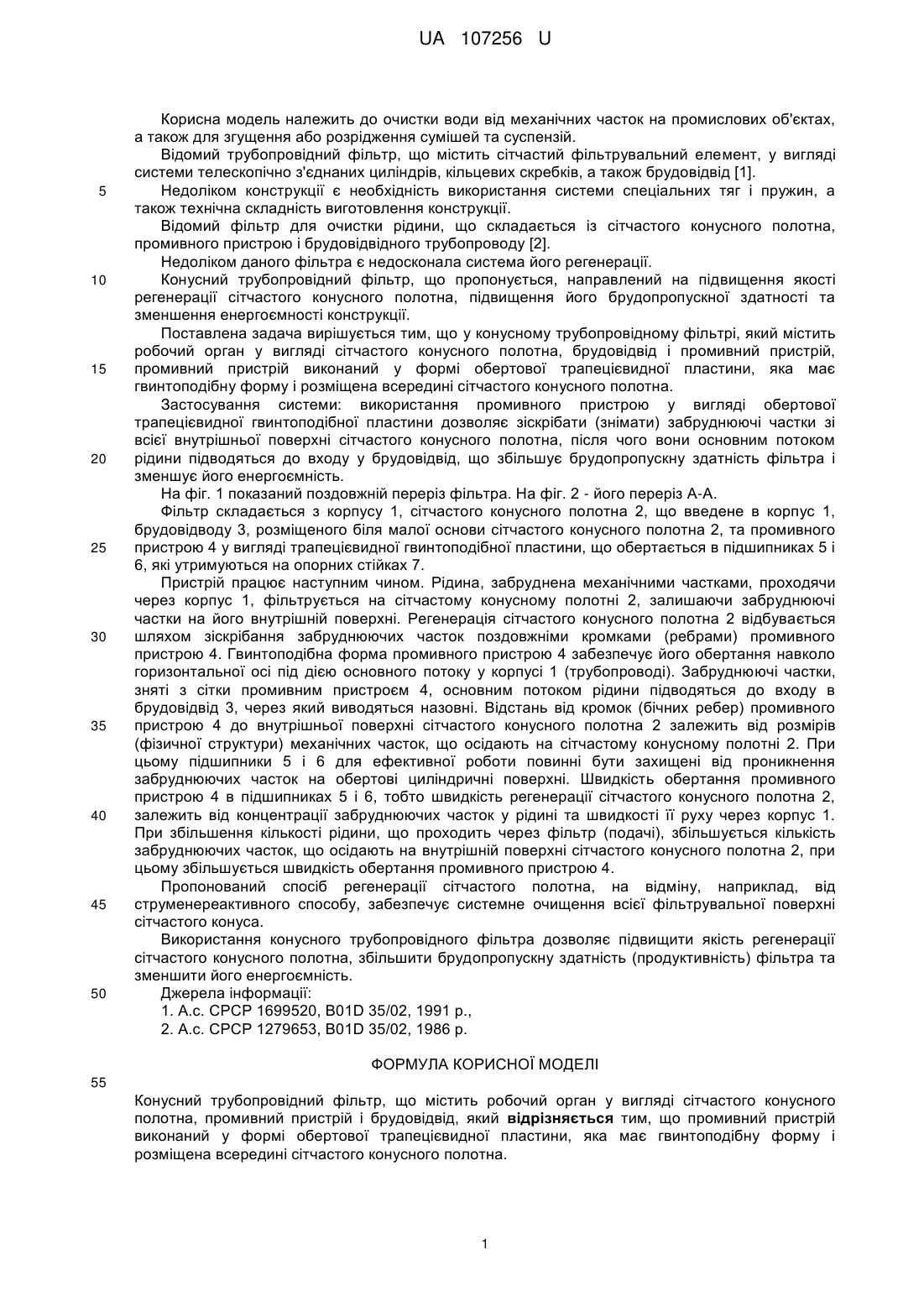

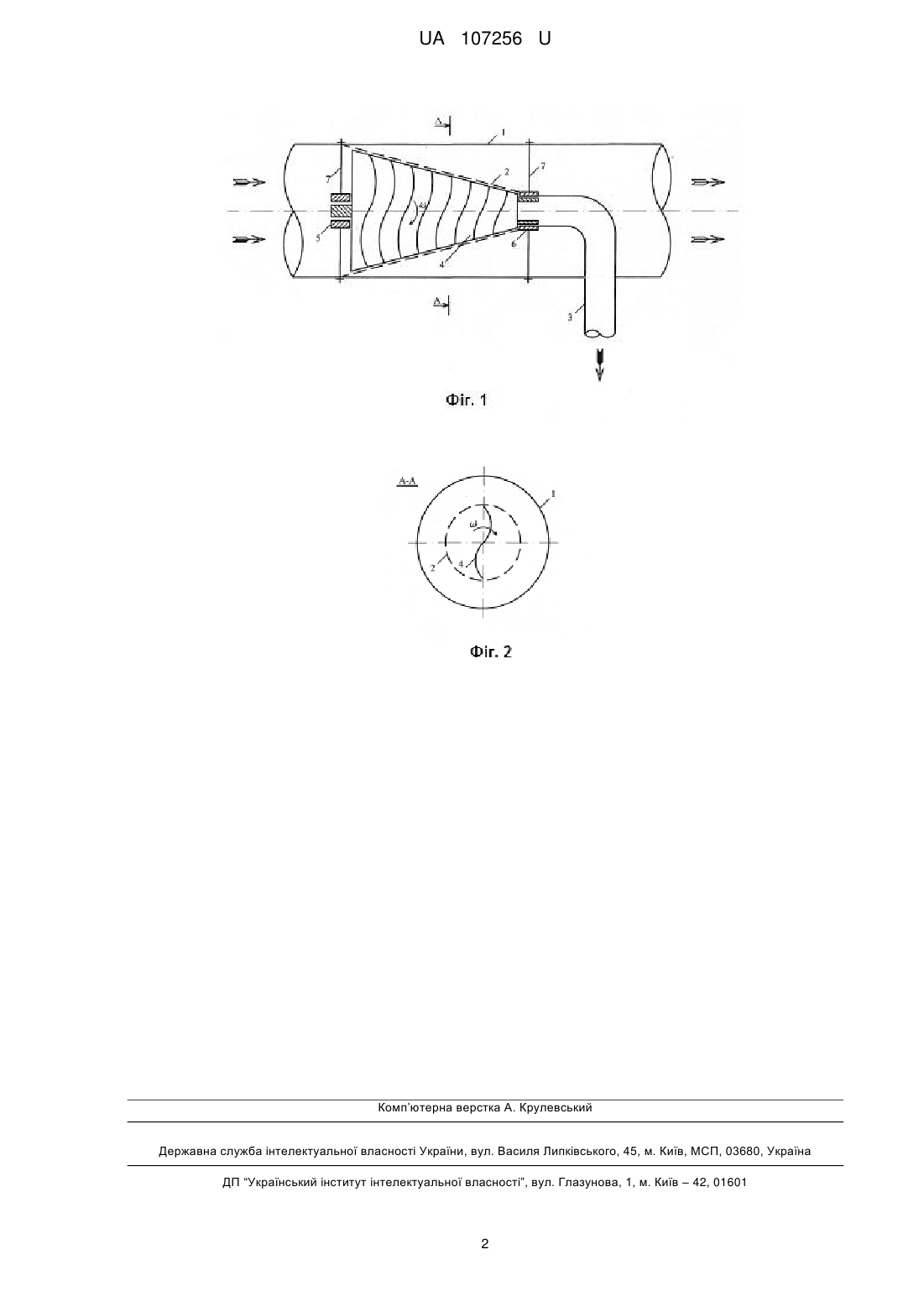

Реферат: Конусний трубопровідний фільтр містить робочий орган у вигляді сітчастого конусного полотна, промивний пристрій і брудовідвід. Промивний пристрій виконаний у формі обертової трапецієвидної пластини, яка має гвинтоподібну форму і розміщена всередині сітчастого конусного полотна. UA 107256 U (54) КОНУСНИЙ ТРУБОПРОВІДНИЙ ФІЛЬТР UA 107256 U UA 107256 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до очистки води від механічних часток на промислових об'єктах, а також для згущення або розрідження сумішей та суспензій. Відомий трубопровідний фільтр, що містить сітчастий фільтрувальний елемент, у вигляді системи телескопічно з'єднаних циліндрів, кільцевих скребків, а також брудовідвід [1]. Недоліком конструкції є необхідність використання системи спеціальних тяг і пружин, а також технічна складність виготовлення конструкції. Відомий фільтр для очистки рідини, що складається із сітчастого конусного полотна, промивного пристрою і брудовідвідного трубопроводу [2]. Недоліком даного фільтра є недосконала система його регенерації. Конусний трубопровідний фільтр, що пропонується, направлений на підвищення якості регенерації сітчастого конусного полотна, підвищення його брудопропускної здатності та зменшення енергоємності конструкції. Поставлена задача вирішується тим, що у конусному трубопровідному фільтрі, який містить робочий орган у вигляді сітчастого конусного полотна, брудовідвід і промивний пристрій, промивний пристрій виконаний у формі обертової трапецієвидної пластини, яка має гвинтоподібну форму і розміщена всередині сітчастого конусного полотна. Застосування системи: використання промивного пристрою у вигляді обертової трапецієвидної гвинтоподібної пластини дозволяє зіскрібати (знімати) забруднюючі частки зі всієї внутрішньої поверхні сітчастого конусного полотна, після чого вони основним потоком рідини підводяться до входу у брудовідвід, що збільшує брудопропускну здатність фільтра і зменшує його енергоємність. На фіг. 1 показаний поздовжній переріз фільтра. На фіг. 2 - його переріз А-А. Фільтр складається з корпусу 1, сітчастого конусного полотна 2, що введене в корпус 1, брудовідводу 3, розміщеного біля малої основи сітчастого конусного полотна 2, та промивного пристрою 4 у вигляді трапецієвидної гвинтоподібної пластини, що обертається в підшипниках 5 і 6, які утримуються на опорних стійках 7. Пристрій працює наступним чином. Рідина, забруднена механічними частками, проходячи через корпус 1, фільтрується на сітчастому конусному полотні 2, залишаючи забруднюючі частки на його внутрішній поверхні. Регенерація сітчастого конусного полотна 2 відбувається шляхом зіскрібання забруднюючих часток поздовжніми кромками (ребрами) промивного пристрою 4. Гвинтоподібна форма промивного пристрою 4 забезпечує його обертання навколо горизонтальної осі під дією основного потоку у корпусі 1 (трубопроводі). Забруднюючі частки, зняті з сітки промивним пристроєм 4, основним потоком рідини підводяться до входу в брудовідвід 3, через який виводяться назовні. Відстань від кромок (бічних ребер) промивного пристрою 4 до внутрішньої поверхні сітчастого конусного полотна 2 залежить від розмірів (фізичної структури) механічних часток, що осідають на сітчастому конусному полотні 2. При цьому підшипники 5 і 6 для ефективної роботи повинні бути захищені від проникнення забруднюючих часток на обертові циліндричні поверхні. Швидкість обертання промивного пристрою 4 в підшипниках 5 і 6, тобто швидкість регенерації сітчастого конусного полотна 2, залежить від концентрації забруднюючих часток у рідині та швидкості її руху через корпус 1. При збільшення кількості рідини, що проходить через фільтр (подачі), збільшується кількість забруднюючих часток, що осідають на внутрішній поверхні сітчастого конусного полотна 2, при цьому збільшується швидкість обертання промивного пристрою 4. Пропонований спосіб регенерації сітчастого полотна, на відміну, наприклад, від струменереактивного способу, забезпечує системне очищення всієї фільтрувальної поверхні сітчастого конуса. Використання конусного трубопровідного фільтра дозволяє підвищити якість регенерації сітчастого конусного полотна, збільшити брудопропускну здатність (продуктивність) фільтра та зменшити його енергоємність. Джерела інформації: 1. А.с. СРСР 1699520, В01D 35/02, 1991 p., 2. А.с. СРСР 1279653, В01D 35/02, 1986 р. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Конусний трубопровідний фільтр, що містить робочий орган у вигляді сітчастого конусного полотна, промивний пристрій і брудовідвід, який відрізняється тим, що промивний пристрій виконаний у формі обертової трапецієвидної пластини, яка має гвинтоподібну форму і розміщена всередині сітчастого конусного полотна. 1 UA 107256 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
