Пристрій для вимірювання лінійного зношення різальної крайки інструментів

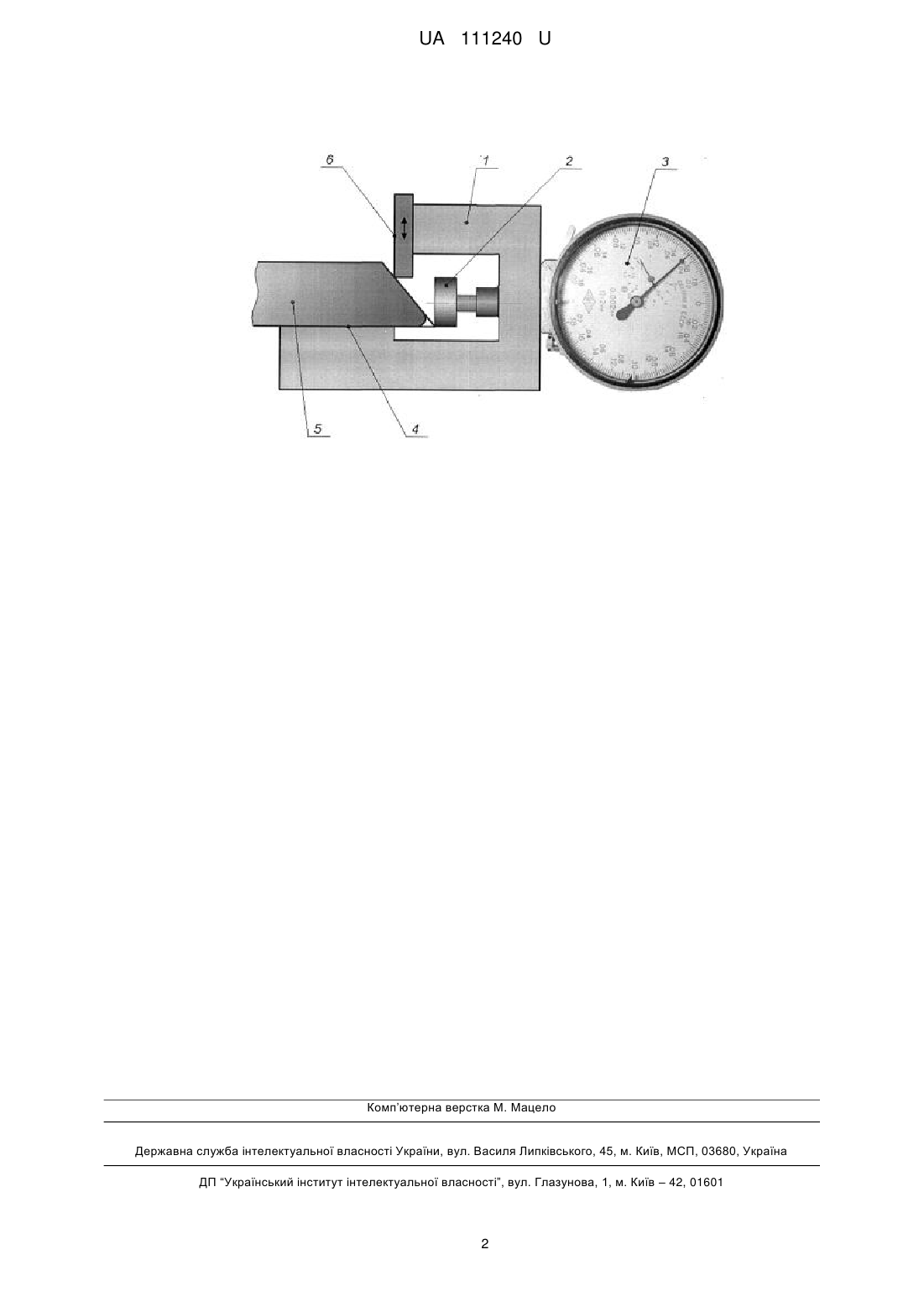

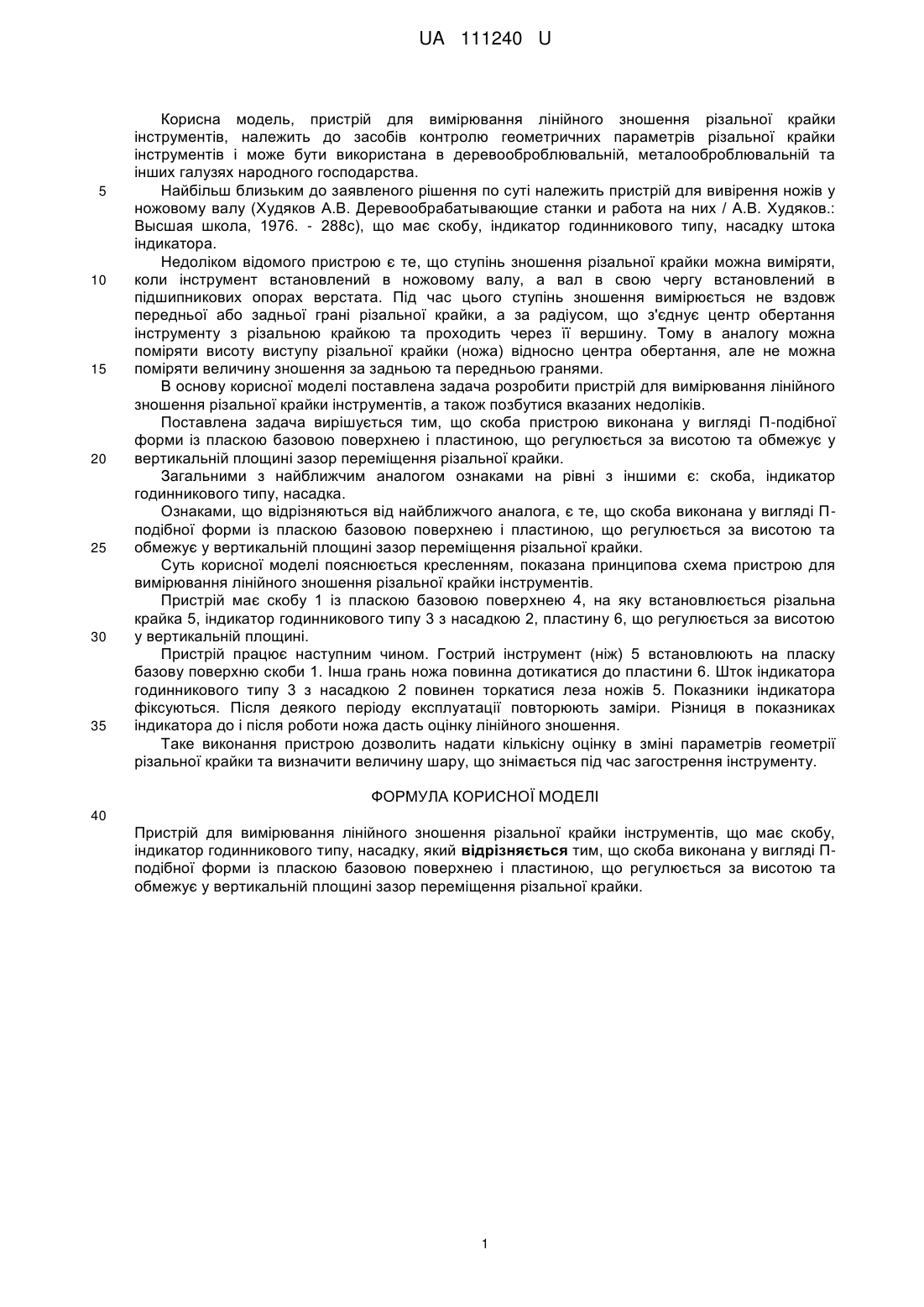

Реферат: Пристрій для вимірювання лінійного зношення різальної крайки інструментів має скобу, індикатор годинникового типу, насадку. Скоба виконана у вигляді П-подібної форми із пласкою базовою поверхнею і пластиною, що регулюється за висотою та обмежує у вертикальній площині зазор переміщення різальної крайки. UA 111240 U (12) UA 111240 U UA 111240 U 5 10 15 20 25 30 35 Корисна модель, пристрій для вимірювання лінійного зношення різальної крайки інструментів, належить до засобів контролю геометричних параметрів різальної крайки інструментів і може бути використана в деревооброблювальній, металооброблювальній та інших галузях народного господарства. Найбільш близьким до заявленого рішення по суті належить пристрій для вивірення ножів у ножовому валу (Худяков А.В. Деревообрабатывающие станки и работа на них / А.В. Худяков.: Высшая школа, 1976. - 288с), що має скобу, індикатор годинникового типу, насадку штока індикатора. Недоліком відомого пристрою є те, що ступінь зношення різальної крайки можна виміряти, коли інструмент встановлений в ножовому валу, а вал в свою чергу встановлений в підшипникових опорах верстата. Під час цього ступінь зношення вимірюється не вздовж передньої або задньої грані різальної крайки, а за радіусом, що з'єднує центр обертання інструменту з різальною крайкою та проходить через її вершину. Тому в аналогу можна поміряти висоту виступу різальної крайки (ножа) відносно центра обертання, але не можна поміряти величину зношення за задньою та передньою гранями. В основу корисної моделі поставлена задача розробити пристрій для вимірювання лінійного зношення різальної крайки інструментів, а також позбутися вказаних недоліків. Поставлена задача вирішується тим, що скоба пристрою виконана у вигляді П-подібної форми із пласкою базовою поверхнею і пластиною, що регулюється за висотою та обмежує у вертикальній площині зазор переміщення різальної крайки. Загальними з найближчим аналогом ознаками на рівні з іншими є: скоба, індикатор годинникового типу, насадка. Ознаками, що відрізняються від найближчого аналога, є те, що скоба виконана у вигляді Пподібної форми із пласкою базовою поверхнею і пластиною, що регулюється за висотою та обмежує у вертикальній площині зазор переміщення різальної крайки. Суть корисної моделі пояснюється кресленням, показана принципова схема пристрою для вимірювання лінійного зношення різальної крайки інструментів. Пристрій має скобу 1 із пласкою базовою поверхнею 4, на яку встановлюється різальна крайка 5, індикатор годинникового типу 3 з насадкою 2, пластину 6, що регулюється за висотою у вертикальній площині. Пристрій працює наступним чином. Гострий інструмент (ніж) 5 встановлюють на пласку базову поверхню скоби 1. Інша грань ножа повинна дотикатися до пластини 6. Шток індикатора годинникового типу 3 з насадкою 2 повинен торкатися леза ножів 5. Показники індикатора фіксуються. Після деякого періоду експлуатації повторюють заміри. Різниця в показниках індикатора до і після роботи ножа дасть оцінку лінійного зношення. Таке виконання пристрою дозволить надати кількісну оцінку в зміні параметрів геометрії різальної крайки та визначити величину шару, що знімається під час загострення інструменту. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Пристрій для вимірювання лінійного зношення різальної крайки інструментів, що має скобу, індикатор годинникового типу, насадку, який відрізняється тим, що скоба виконана у вигляді Пподібної форми із пласкою базовою поверхнею і пластиною, що регулюється за висотою та обмежує у вертикальній площині зазор переміщення різальної крайки. 1 UA 111240 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
