Привідний безшаботний штампувальний молот з зустрічним ударом баб

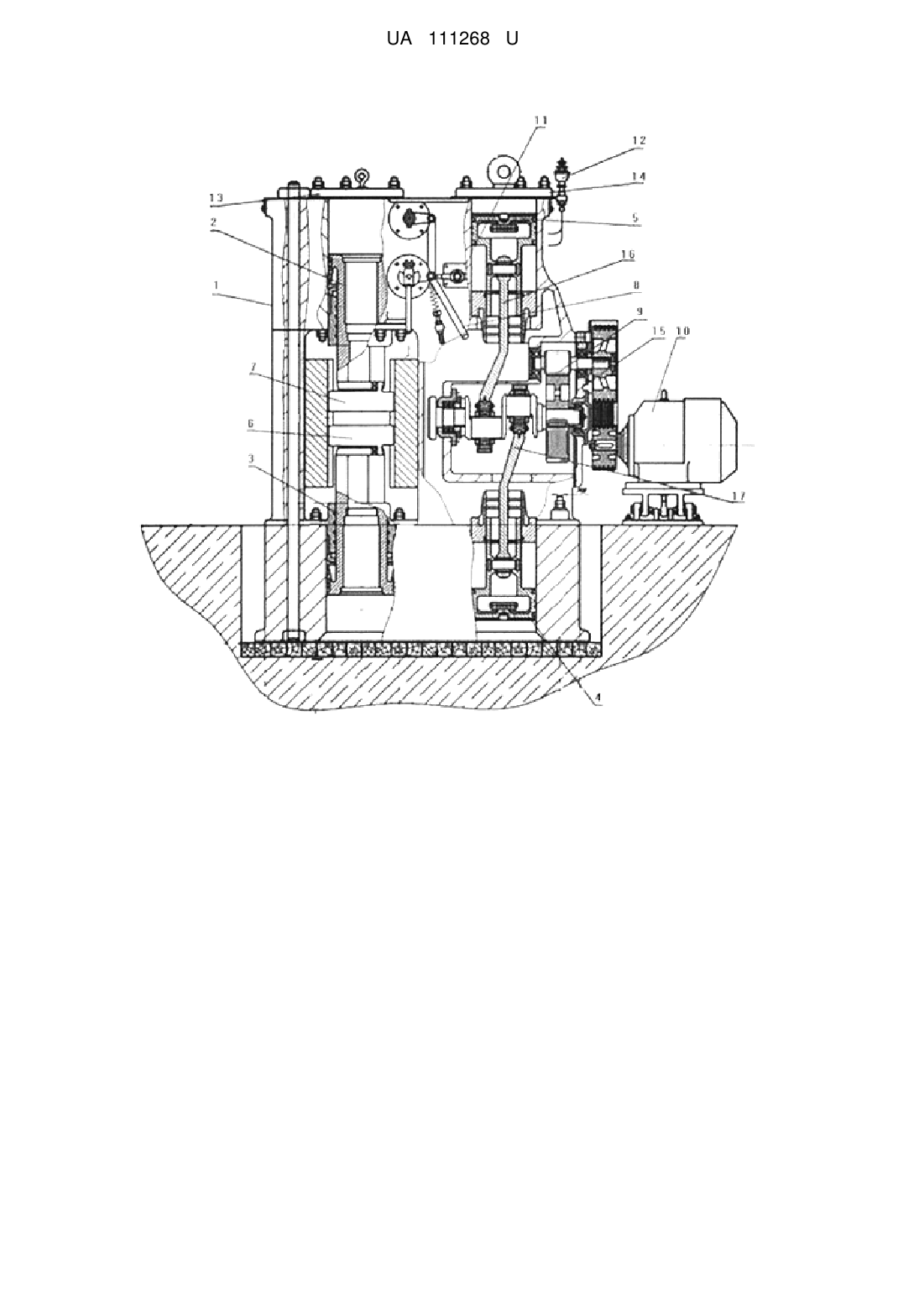

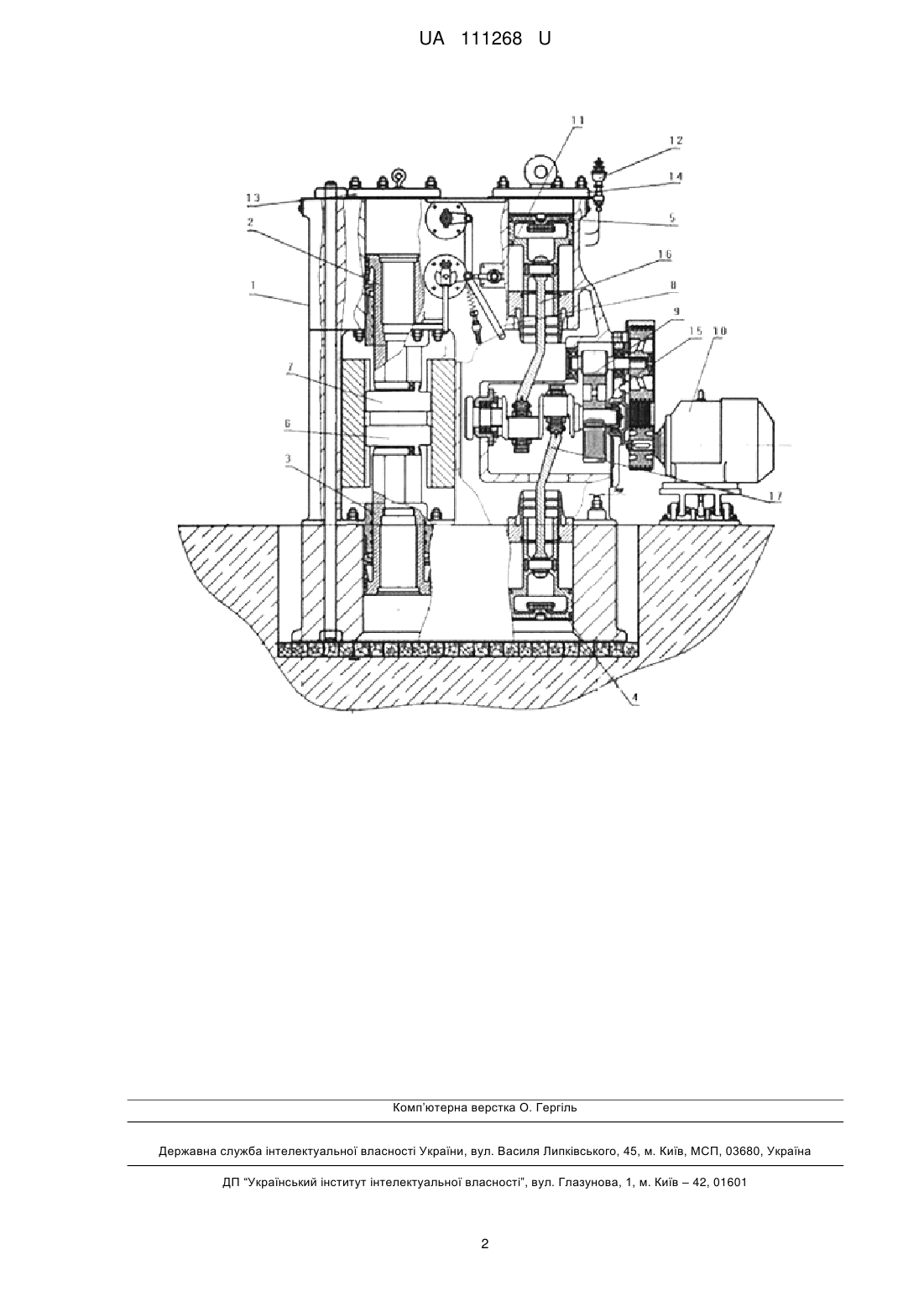

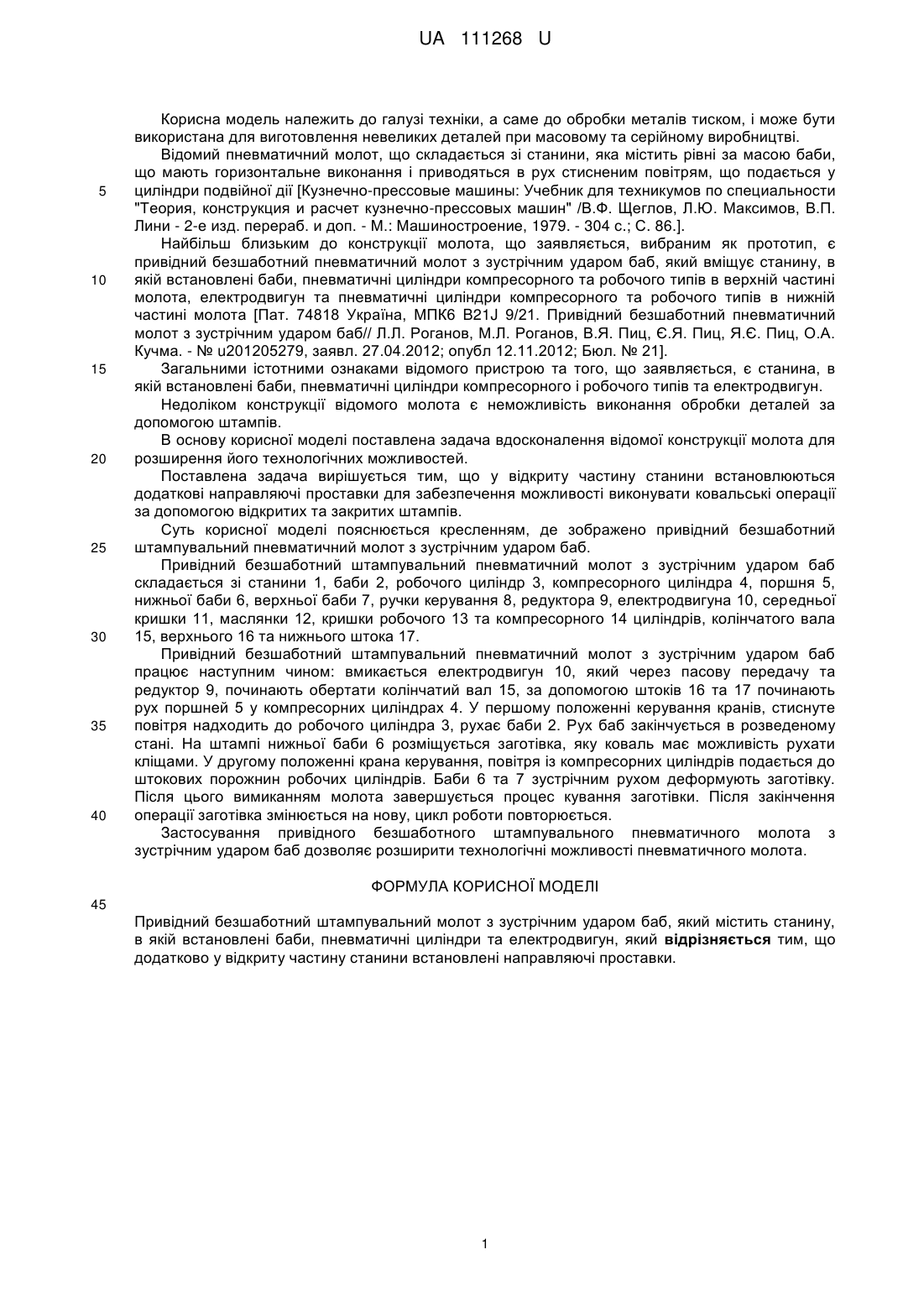

Реферат: Привідний безшаботний штампувальний молот з зустрічним ударом баб містить станину, в якій встановлені баби, пневматичні циліндри та електродвигун. Додатково у відкриту частину станини встановлені направляючі проставки. UA 111268 U (12) UA 111268 U UA 111268 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі техніки, а саме до обробки металів тиском, і може бути використана для виготовлення невеликих деталей при масовому та серійному виробництві. Відомий пневматичний молот, що складається зі станини, яка містить рівні за масою баби, що мають горизонтальне виконання і приводяться в рух стисненим повітрям, що подається у циліндри подвійної дії [Кузнечно-прессовые машины: Учебник для техникумов по специальности "Теория, конструкция и расчет кузнечно-прессовых машин" /В.Ф. Щеглов, Л.Ю. Максимов, В.П. Лини - 2-е изд. перераб. и доп. - М.: Машиностроение, 1979. - 304 с.; С. 86.]. Найбільш близьким до конструкції молота, що заявляється, вибраним як прототип, є привідний безшаботний пневматичний молот з зустрічним ударом баб, який вміщує станину, в якій встановлені баби, пневматичні циліндри компресорного та робочого типів в верхній частині молота, електродвигун та пневматичні циліндри компресорного та робочого типів в нижній частині молота [Пат. 74818 Україна, МПК6 B21J 9/21. Привідний безшаботний пневматичний молот з зустрічним ударом баб// Л.Л. Роганов, М.Л. Роганов, В.Я. Пиц, Є.Я. Пиц, Я.Є. Пиц, О.А. Кучма. - № u201205279, заявл. 27.04.2012; опубл 12.11.2012; Бюл. № 21]. Загальними істотними ознаками відомого пристрою та того, що заявляється, є станина, в якій встановлені баби, пневматичні циліндри компресорного і робочого типів та електродвигун. Недоліком конструкції відомого молота є неможливість виконання обробки деталей за допомогою штампів. В основу корисної моделі поставлена задача вдосконалення відомої конструкції молота для розширення його технологічних можливостей. Поставлена задача вирішується тим, що у відкриту частину станини встановлюються додаткові направляючі проставки для забезпечення можливості виконувати ковальські операції за допомогою відкритих та закритих штампів. Суть корисної моделі пояснюється кресленням, де зображено привідний безшаботний штампувальний пневматичний молот з зустрічним ударом баб. Привідний безшаботний штампувальний пневматичний молот з зустрічним ударом баб складається зі станини 1, баби 2, робочого циліндр 3, компресорного циліндра 4, поршня 5, нижньої баби 6, верхньої баби 7, ручки керування 8, редуктора 9, електродвигуна 10, середньої кришки 11, маслянки 12, кришки робочого 13 та компресорного 14 циліндрів, колінчатого вала 15, верхнього 16 та нижнього штока 17. Привідний безшаботний штампувальний пневматичний молот з зустрічним ударом баб працює наступним чином: вмикається електродвигун 10, який через пасову передачу та редуктор 9, починають обертати колінчатий вал 15, за допомогою штоків 16 та 17 починають рух поршней 5 у компресорних циліндрах 4. У першому положенні керування кранів, стиснуте повітря надходить до робочого циліндра 3, рухає баби 2. Рух баб закінчується в розведеному стані. На штампі нижньої баби 6 розміщується заготівка, яку коваль має можливість рухати кліщами. У другому положенні крана керування, повітря із компресорних циліндрів подається до штокових порожнин робочих циліндрів. Баби 6 та 7 зустрічним рухом деформують заготівку. Після цього вимиканням молота завершується процес кування заготівки. Після закінчення операції заготівка змінюється на нову, цикл роботи повторюється. Застосування привідного безшаботного штампувального пневматичного молота з зустрічним ударом баб дозволяє розширити технологічні можливості пневматичного молота. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Привідний безшаботний штампувальний молот з зустрічним ударом баб, який містить станину, в якій встановлені баби, пневматичні циліндри та електродвигун, який відрізняється тим, що додатково у відкриту частину станини встановлені направляючі проставки. 1 UA 111268 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
