Привідний безшаботний пневматичний молот з зустрічним ударом баб

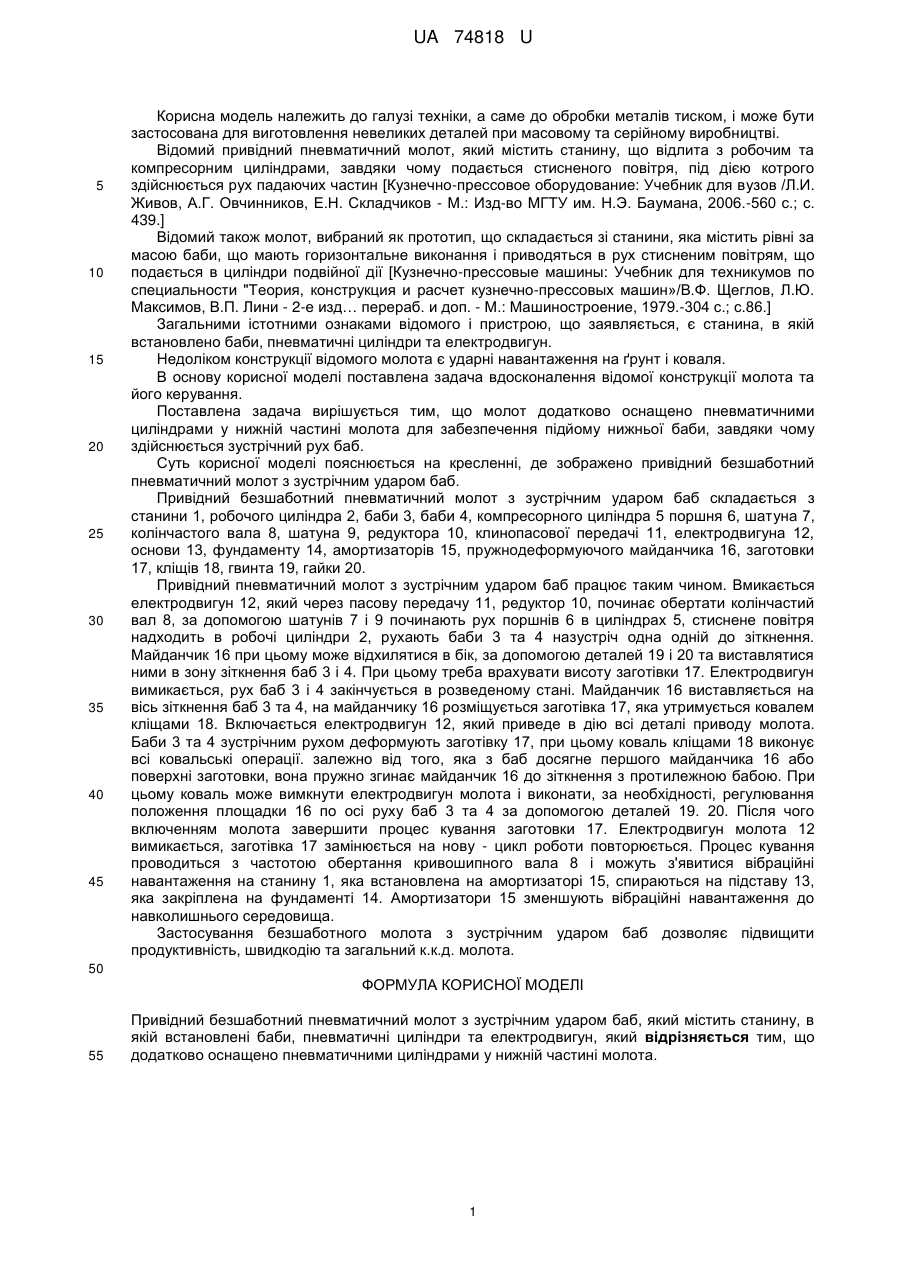

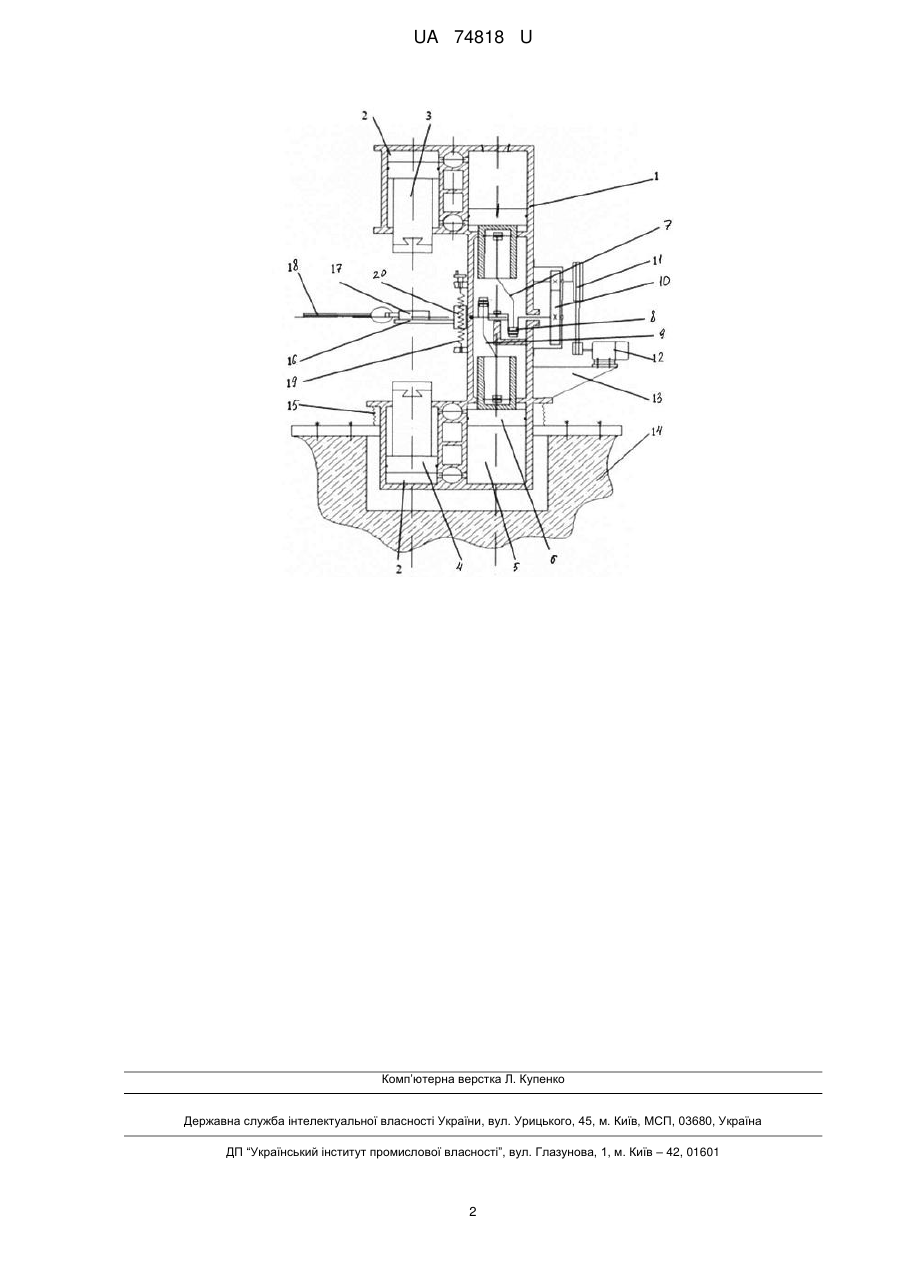

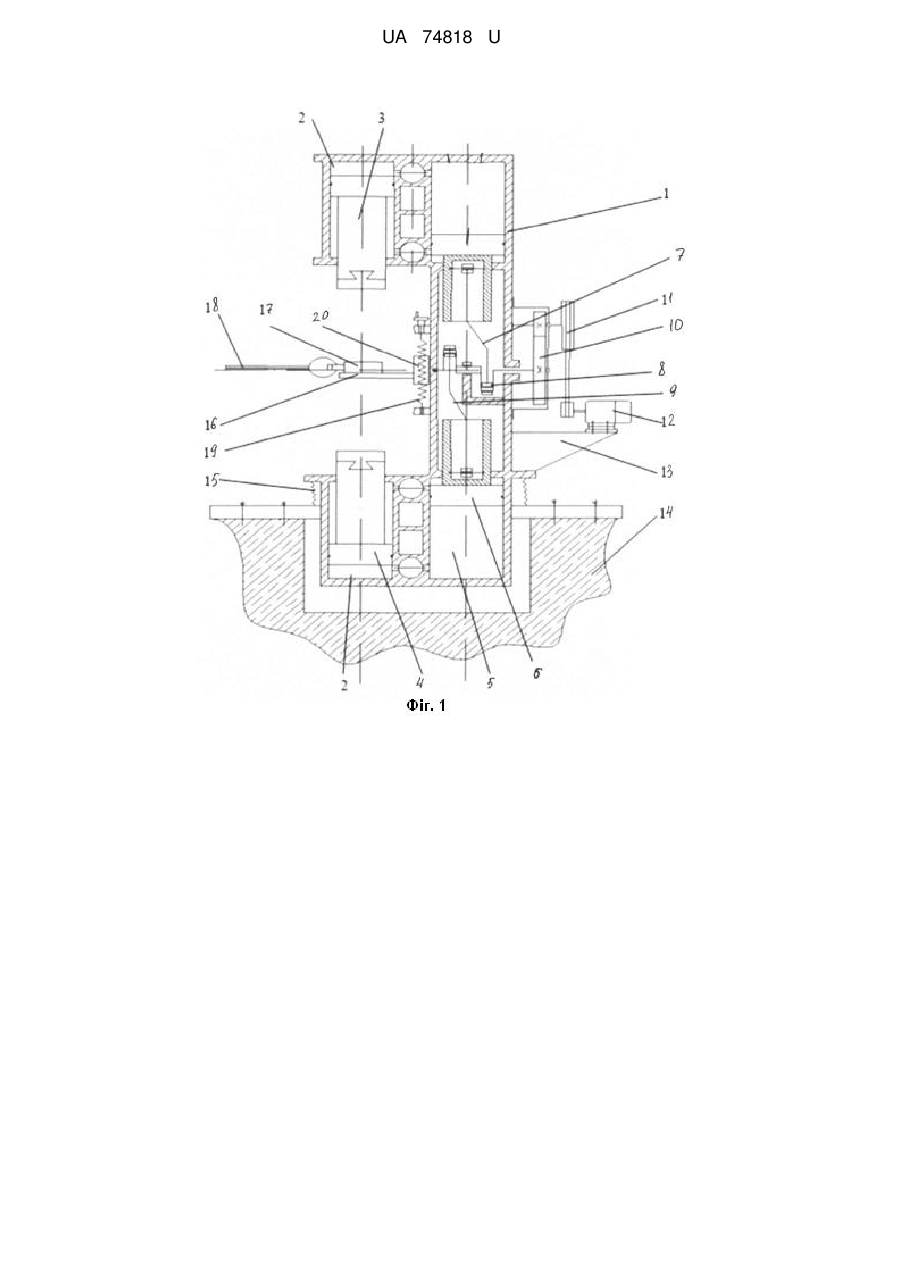

Реферат: Привідний безшаботний пневматичний молот з зустрічним ударом баб містить станину, в якій встановлені баби, пневматичні циліндри та електродвигун. Додатково оснащено пневматичними циліндрами у нижній частині молота. UA 74818 U (54) ПРИВІДНИЙ БЕЗШАБОТНИЙ ПНЕВМАТИЧНИЙ МОЛОТ З ЗУСТРІЧНИМ УДАРОМ БАБ UA 74818 U UA 74818 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі техніки, а саме до обробки металів тиском, і може бути застосована для виготовлення невеликих деталей при масовому та серійному виробництві. Відомий привідний пневматичний молот, який містить станину, що відлита з робочим та компресорним циліндрами, завдяки чому подається стисненого повітря, під дією котрого здійснюється рух падаючих частин [Кузнечно-прессовое оборудование: Учебник для вузов /Л.И. Живов, А.Г. Овчинников, Е.Н. Складчиков - М.: Изд-во МГТУ им. Н.Э. Баумана, 2006.-560 с.; с. 439.] Відомий також молот, вибраний як прототип, що складається зі станини, яка містить рівні за масою баби, що мають горизонтальне виконання і приводяться в рух стисненим повітрям, що подається в циліндри подвійної дії [Кузнечно-прессовые машины: Учебник для техникумов по специальности "Теория, конструкция и расчет кузнечно-прессовых машин»/В.Ф. Щеглов, Л.Ю. Максимов, В.П. Лини - 2-е изд… перераб. и доп. - М.: Машиностроение, 1979.-304 с.; с.86.] Загальними істотними ознаками відомого і пристрою, що заявляється, є станина, в якій встановлено баби, пневматичні циліндри та електродвигун. Недоліком конструкції відомого молота є ударні навантаження на ґрунт і коваля. В основу корисної моделі поставлена задача вдосконалення відомої конструкції молота та його керування. Поставлена задача вирішується тим, що молот додатково оснащено пневматичними циліндрами у нижній частині молота для забезпечення підйому нижньої баби, завдяки чому здійснюється зустрічний рух баб. Суть корисної моделі пояснюється на кресленні, де зображено привідний безшаботний пневматичний молот з зустрічним ударом баб. Привідний безшаботний пневматичний молот з зустрічним ударом баб складається з станини 1, робочого циліндра 2, баби 3, баби 4, компресорного циліндра 5 поршня 6, шатуна 7, колінчастого вала 8, шатуна 9, редуктора 10, клинопасової передачі 11, електродвигуна 12, основи 13, фундаменту 14, амортизаторів 15, пружнодеформуючого майданчика 16, заготовки 17, кліщів 18, гвинта 19, гайки 20. Привідний пневматичний молот з зустрічним ударом баб працює таким чином. Вмикається електродвигун 12, який через пасову передачу 11, редуктор 10, починає обертати колінчастий вал 8, за допомогою шатунів 7 і 9 починають рух поршнів 6 в циліндрах 5, стиснене повітря надходить в робочі циліндри 2, рухають баби 3 та 4 назустріч одна одній до зіткнення. Майданчик 16 при цьому може відхилятися в бік, за допомогою деталей 19 і 20 та виставлятися ними в зону зіткнення баб 3 і 4. При цьому треба врахувати висоту заготівки 17. Електродвигун вимикається, рух баб 3 і 4 закінчується в розведеному стані. Майданчик 16 виставляється на вісь зіткнення баб 3 та 4, на майданчику 16 розміщується заготівка 17, яка утримується ковалем кліщами 18. Включається електродвигун 12, який приведе в дію всі деталі приводу молота. Баби 3 та 4 зустрічним рухом деформують заготівку 17, при цьому коваль кліщами 18 виконує всі ковальські операції. залежно від того, яка з баб досягне першого майданчика 16 або поверхні заготовки, вона пружно згинає майданчик 16 до зіткнення з протилежною бабою. При цьому коваль може вимкнути електродвигун молота і виконати, за необхідності, регулювання положення площадки 16 по осі руху баб 3 та 4 за допомогою деталей 19. 20. Після чого включенням молота завершити процес кування заготовки 17. Електродвигун молота 12 вимикається, заготівка 17 замінюється на нову - цикл роботи повторюється. Процес кування проводиться з частотою обертання кривошипного вала 8 і можуть з'явитися вібраційні навантаження на станину 1, яка встановлена на амортизаторі 15, спираються на підставу 13, яка закріплена на фундаменті 14. Амортизатори 15 зменшують вібраційні навантаження до навколишнього середовища. Застосування безшаботного молота з зустрічним ударом баб дозволяє підвищити продуктивність, швидкодію та загальний к.к.д. молота. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Привідний безшаботний пневматичний молот з зустрічним ударом баб, який містить станину, в якій встановлені баби, пневматичні циліндри та електродвигун, який відрізняється тим, що додатково оснащено пневматичними циліндрами у нижній частині молота. 1 UA 74818 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
