Спосіб автоматичного управління процесом сушіння гранулята в псевдозрідженому шарі

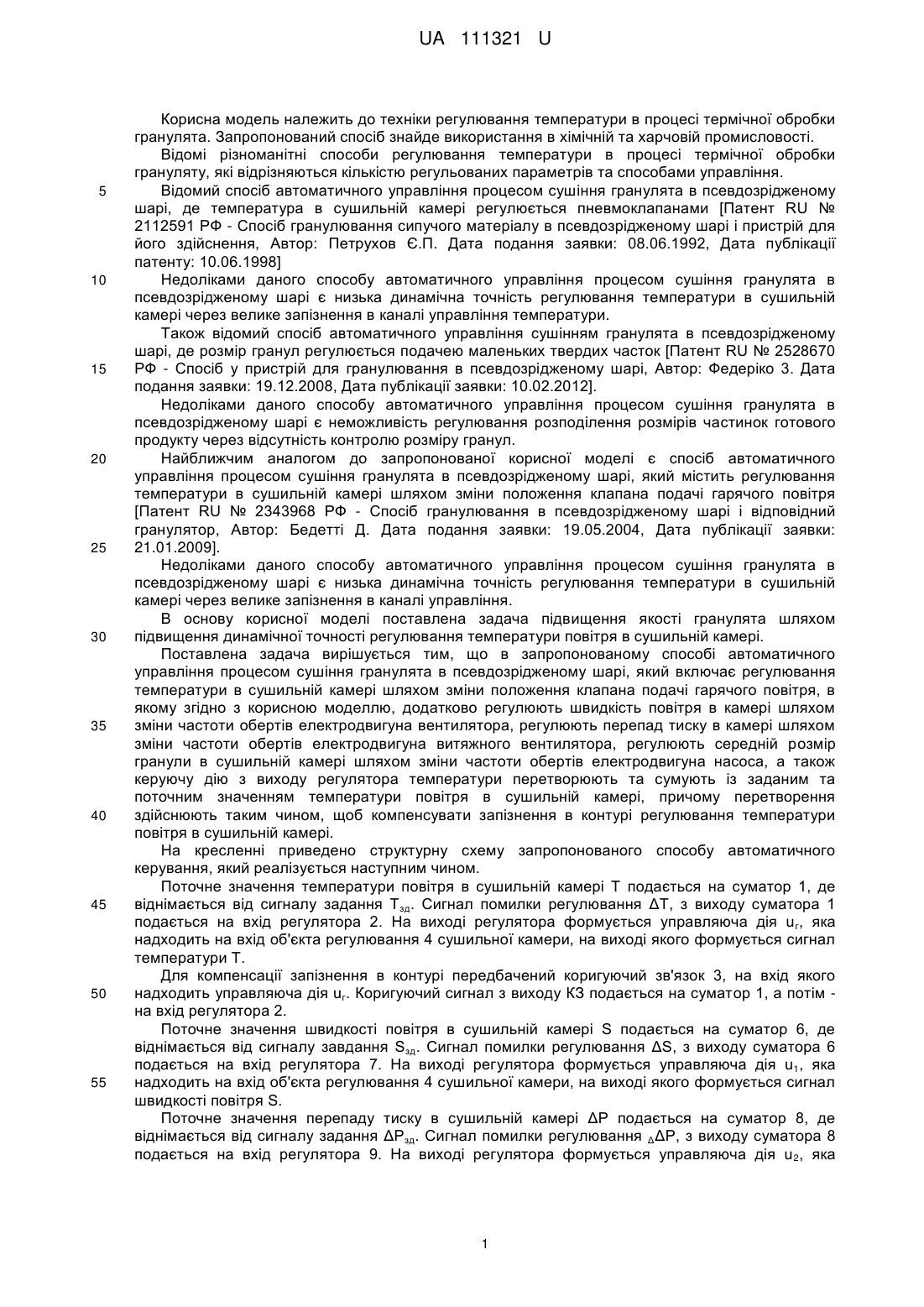

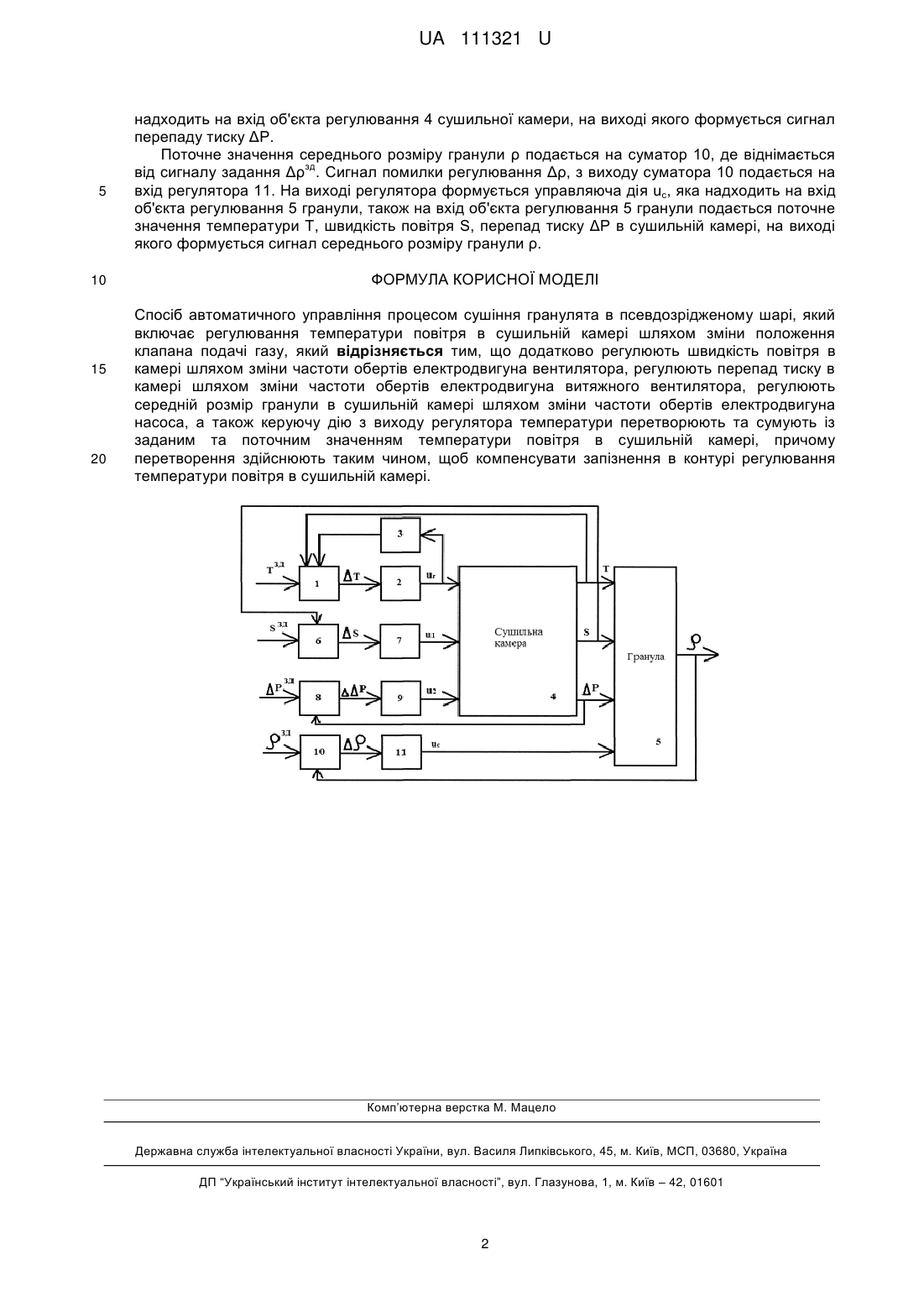

Реферат: Спосіб автоматичного управління процесом сушіння гранулята в псевдозрідженому шарі включає регулювання температури повітря в сушильній камері шляхом зміни положення клапана подачі газу. Додатково регулюють швидкість повітря в камері шляхом зміни частоти обертів електродвигуна вентилятора, регулюють перепад тиску в камері шляхом зміни частоти обертів електродвигуна витяжного вентилятора, регулюють середній розмір гранули в сушильній камері шляхом зміни частоти обертів електродвигуна насоса, а також керуючу дію з виходу регулятора температури перетворюють та сумують із заданим та поточним значенням температури повітря в сушильній камері, причому перетворення здійснюють таким чином, щоб компенсувати запізнення в контурі регулювання температури повітря в сушильній камері. UA 111321 U (12) UA 111321 U UA 111321 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до техніки регулювання температури в процесі термічної обробки гранулята. Запропонований спосіб знайде використання в хімічній та харчовій промисловості. Відомі різноманітні способи регулювання температури в процесі термічної обробки грануляту, які відрізняються кількістю регульованих параметрів та способами управління. Відомий спосіб автоматичного управління процесом сушіння гранулята в псевдозрідженому шарі, де температура в сушильній камері регулюється пневмоклапанами [Патент RU № 2112591 РФ - Спосіб гранулювання сипучого матеріалу в псевдозрідженому шарі і пристрій для його здійснення, Автор: Петрухов Є.П. Дата подання заявки: 08.06.1992, Дата публікації патенту: 10.06.1998] Недоліками даного способу автоматичного управління процесом сушіння гранулята в псевдозрідженому шарі є низька динамічна точність регулювання температури в сушильній камері через велике запізнення в каналі управління температури. Також відомий спосіб автоматичного управління сушінням гранулята в псевдозрідженому шарі, де розмір гранул регулюється подачею маленьких твердих часток [Патент RU № 2528670 РФ - Спосіб у пристрій для гранулювання в псевдозрідженому шарі, Автор: Федеріко 3. Дата подання заявки: 19.12.2008, Дата публікації заявки: 10.02.2012]. Недоліками даного способу автоматичного управління процесом сушіння гранулята в псевдозрідженому шарі є неможливість регулювання розподілення розмірів частинок готового продукту через відсутність контролю розміру гранул. Найближчим аналогом до запропонованої корисної моделі є спосіб автоматичного управління процесом сушіння гранулята в псевдозрідженому шарі, який містить регулювання температури в сушильній камері шляхом зміни положення клапана подачі гарячого повітря [Патент RU № 2343968 РФ - Спосіб гранулювання в псевдозрідженому шарі і відповідний гранулятор, Автор: Бедетті Д. Дата подання заявки: 19.05.2004, Дата публікації заявки: 21.01.2009]. Недоліками даного способу автоматичного управління процесом сушіння гранулята в псевдозрідженому шарі є низька динамічна точність регулювання температури в сушильній камері через велике запізнення в каналі управління. В основу корисної моделі поставлена задача підвищення якості гранулята шляхом підвищення динамічної точності регулювання температури повітря в сушильній камері. Поставлена задача вирішується тим, що в запропонованому способі автоматичного управління процесом сушіння гранулята в псевдозрідженому шарі, який включає регулювання температури в сушильній камері шляхом зміни положення клапана подачі гарячого повітря, в якому згідно з корисною моделлю, додатково регулюють швидкість повітря в камері шляхом зміни частоти обертів електродвигуна вентилятора, регулюють перепад тиску в камері шляхом зміни частоти обертів електродвигуна витяжного вентилятора, регулюють середній розмір гранули в сушильній камері шляхом зміни частоти обертів електродвигуна насоса, а також керуючу дію з виходу регулятора температури перетворюють та сумують із заданим та поточним значенням температури повітря в сушильній камері, причому перетворення здійснюють таким чином, щоб компенсувати запізнення в контурі регулювання температури повітря в сушильній камері. На кресленні приведено структурну схему запропонованого способу автоматичного керування, який реалізується наступним чином. Поточне значення температури повітря в сушильній камері Т подається на суматор 1, де віднімається від сигналу задання Т зд. Сигнал помилки регулювання ΔТ, з виходу суматора 1 подається на вхід регулятора 2. На виході регулятора формується управляюча дія u г, яка надходить на вхід об'єкта регулювання 4 сушильної камери, на виході якого формується сигнал температури Т. Для компенсації запізнення в контурі передбачений коригуючий зв'язок 3, на вхід якого надходить управляюча дія uг. Коригуючий сигнал з виходу КЗ подається на суматор 1, а потім на вхід регулятора 2. Поточне значення швидкості повітря в сушильній камері S подається на суматор 6, де віднімається від сигналу завдання Sзд. Сигнал помилки регулювання ΔS, з виходу суматора 6 подається на вхід регулятора 7. На виході регулятора формується управляюча дія u1, яка надходить на вхід об'єкта регулювання 4 сушильної камери, на виході якого формується сигнал швидкості повітря S. Поточне значення перепаду тиску в сушильній камері ΔР подається на суматор 8, де віднімається від сигналу задання ΔРзд. Сигнал помилки регулювання ΔΔР, з виходу суматора 8 подається на вхід регулятора 9. На виході регулятора формується управляюча дія u 2, яка 1 UA 111321 U 5 10 15 20 надходить на вхід об'єкта регулювання 4 сушильної камери, на виході якого формується сигнал перепаду тиску ΔР. Поточне значення середнього розміру гранули ρ подається на суматор 10, де віднімається зд від сигналу задання Δρ . Сигнал помилки регулювання Δρ, з виходу суматора 10 подається на вхід регулятора 11. На виході регулятора формується управляюча дія uс, яка надходить на вхід об'єкта регулювання 5 гранули, також на вхід об'єкта регулювання 5 гранули подається поточне значення температури Т, швидкість повітря S, перепад тиску ΔР в сушильній камері, на виході якого формується сигнал середнього розміру гранули ρ. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Спосіб автоматичного управління процесом сушіння гранулята в псевдозрідженому шарі, який включає регулювання температури повітря в сушильній камері шляхом зміни положення клапана подачі газу, який відрізняється тим, що додатково регулюють швидкість повітря в камері шляхом зміни частоти обертів електродвигуна вентилятора, регулюють перепад тиску в камері шляхом зміни частоти обертів електродвигуна витяжного вентилятора, регулюють середній розмір гранули в сушильній камері шляхом зміни частоти обертів електродвигуна насоса, а також керуючу дію з виходу регулятора температури перетворюють та сумують із заданим та поточним значенням температури повітря в сушильній камері, причому перетворення здійснюють таким чином, щоб компенсувати запізнення в контурі регулювання температури повітря в сушильній камері. Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
