Спосіб автоматичного керування процесом зневоднення та гранулювання у псевдозрідженому шарі
Формула / Реферат
1. Спосіб автоматичного керування процесом гранулювання та зневоднення у псевдозрідженому шарі, який відрізняється тим, що з метою забезпечення ефективного процесу грануляції рідких систем керування витратами робочого розчину проводиться за відповідними показаннями температури в псевдозрідженому шарі.
2. Спосіб автоматичного керування процесом гранулювання та зневоднення у псевдозрідженому шарі, який відрізняється тим, що керування процесом подачі теплоносія проводиться за величиною еквівалентного діаметра частинок в апараті для забезпечення активного гідродинамічного режиму.
3. Спосіб автоматичного керування процесом гранулювання та зневоднення у псевдозрідженому шарі, який відрізняється тим, що вводиться корекція витрат теплоносія по гідравлічному опору зернистого шару для забезпечення необхідної загальної поверхні зернистого матеріалу в шарі.
Текст

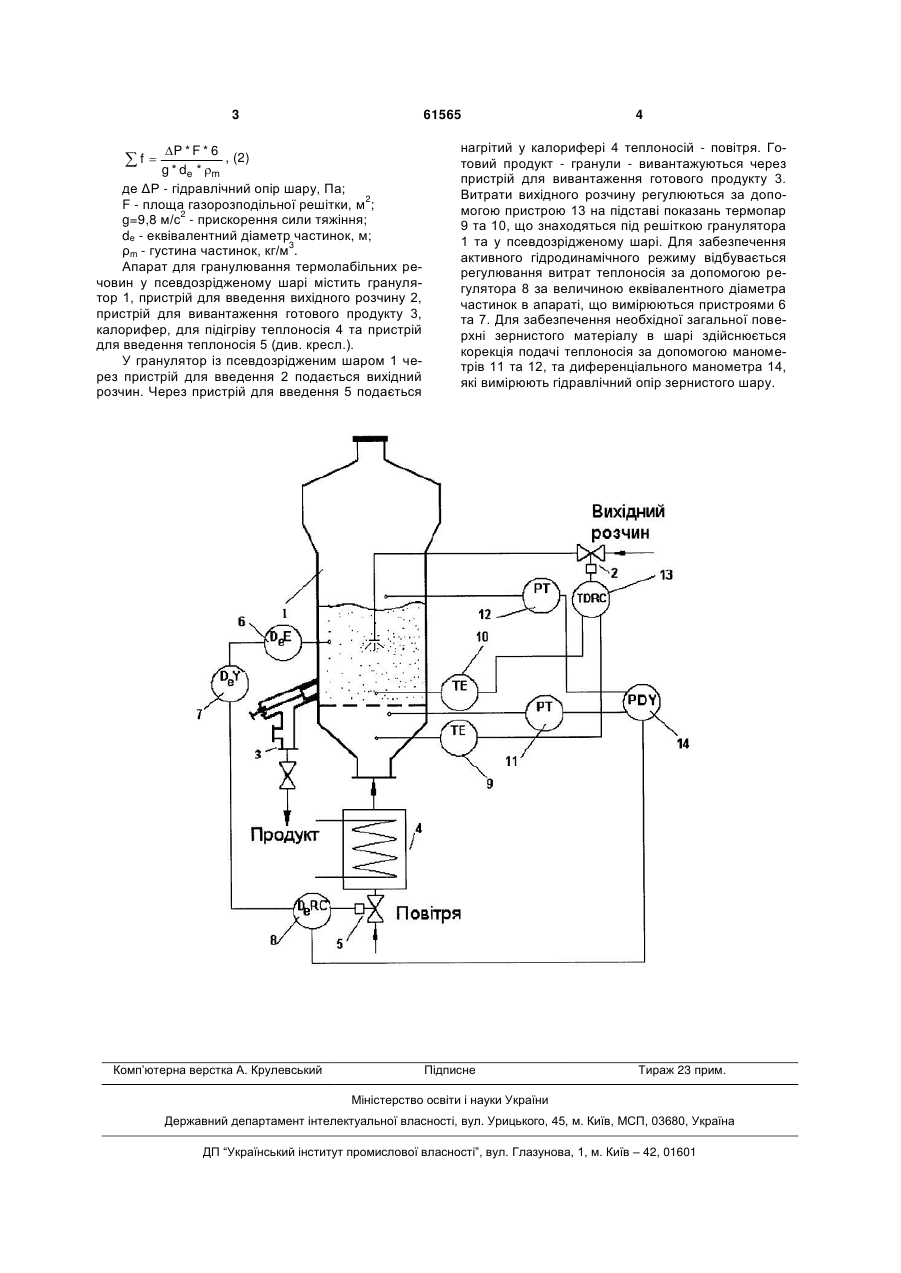

1. Спосіб автоматичного керування процесом гранулювання та зневоднення у псевдозрідженому шарі, який відрізняється тим, що з метою забезпечення ефективного процесу грануляції рідких систем керування витратами робочого розчину проводиться за відповідними показаннями температури в псевдозрідженому шарі. 3 61565 P * F * 6 , (2) e * m де ΔР - гідравлічний опір шару, Па; 2 F - площа газорозподільної решітки, м ; 2 g=9,8 м/с - прискорення сили тяжіння; de - еквівалентний діаметр частинок, м; 3 ρm - густина частинок, кг/м . Апарат для гранулювання термолабільних речовин у псевдозрідженому шарі містить гранулятор 1, пристрій для введення вихідного розчину 2, пристрій для вивантаження готового продукту 3, калорифер, для підігріву теплоносія 4 та пристрій для введення теплоносія 5 (див. кресл.). У гранулятор із псевдозрідженим шаром 1 через пристрій для введення 2 подається вихідний розчин. Через пристрій для введення 5 подається f g*d Комп’ютерна верстка А. Крулевський 4 нагрітий у калорифері 4 теплоносій - повітря. Готовий продукт - гранули - вивантажуються через пристрій для вивантаження готового продукту 3. Витрати вихідного розчину регулюються за допомогою пристрою 13 на підставі показань термопар 9 та 10, що знаходяться під решіткою гранулятора 1 та у псевдозрідженому шарі. Для забезпечення активного гідродинамічного режиму відбувається регулювання витрат теплоносія за допомогою регулятора 8 за величиною еквівалентного діаметра частинок в апараті, що вимірюються пристроями 6 та 7. Для забезпечення необхідної загальної поверхні зернистого матеріалу в шарі здійснюється корекція подачі теплоносія за допомогою манометрів 11 та 12, та диференціального манометра 14, які вимірюють гідравлічний опір зернистого шару. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSystem of automatic control of granulation and drying process in fluidized bed
Автори англійськоюKorniienko Bohdan Yaroslavovych
Назва патенту російськоюСистема автоматического управления процессом гранулирования и обезвоживания в псевдоожиженном слое
Автори російськоюКорниенко Богдан Ярославович
МПК / Мітки
МПК: B01J 8/40, B01J 2/00, B01J 8/18
Мітки: спосіб, гранулювання, автоматичного, процесом, шарі, керування, псевдозрідженому, зневоднення
