Шпалопідбивальний агрегат для підбивання шпал рейкової колії
Формула / Реферат

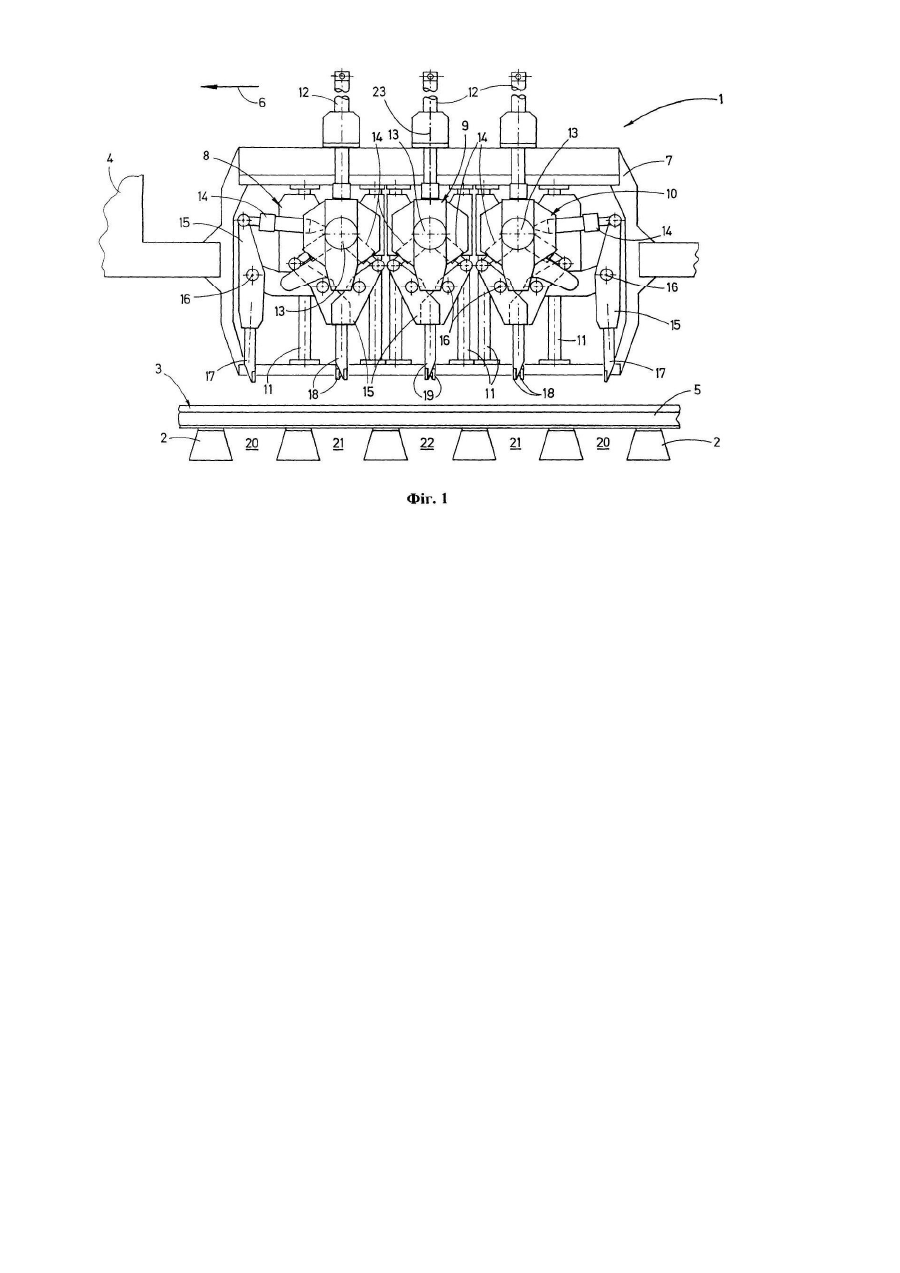

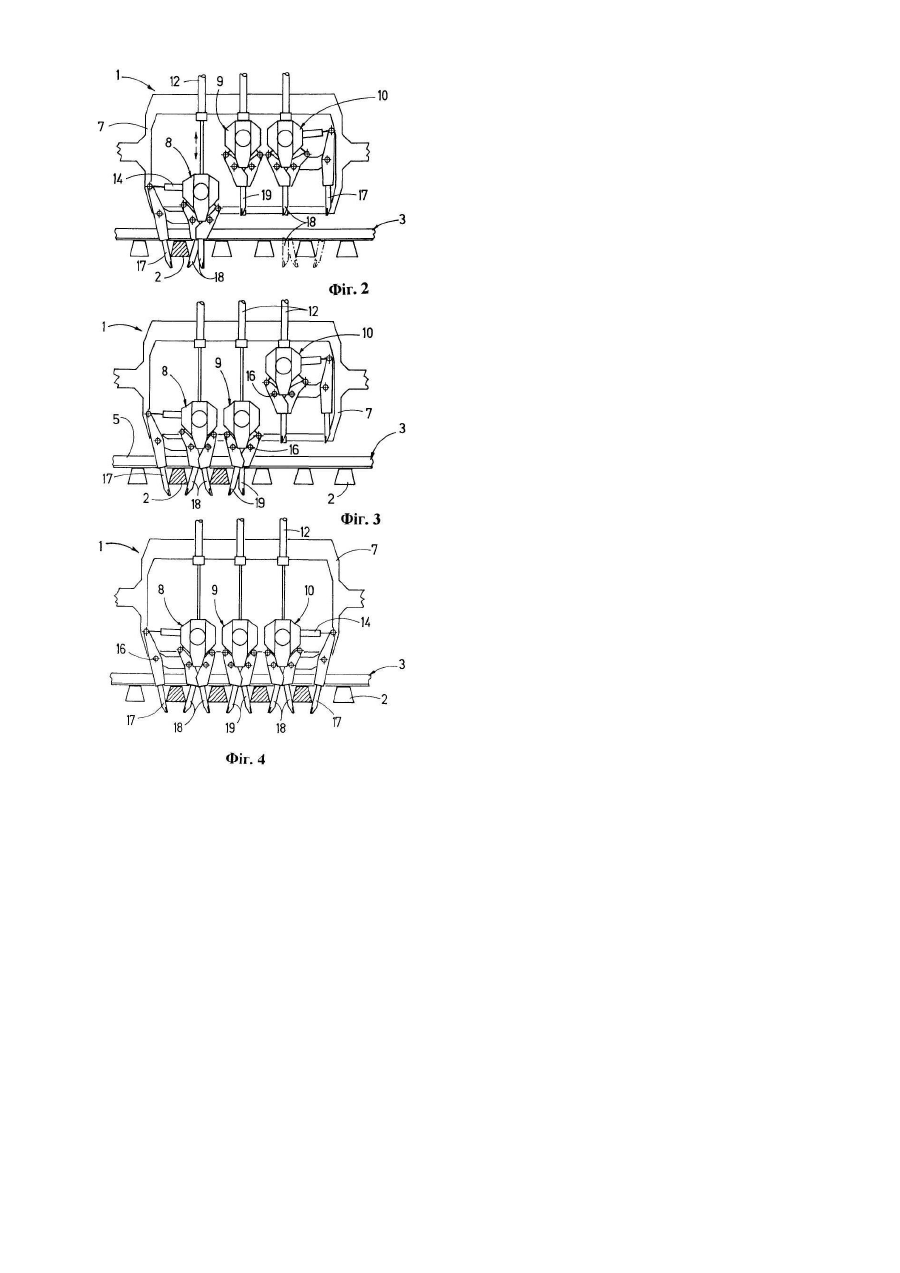

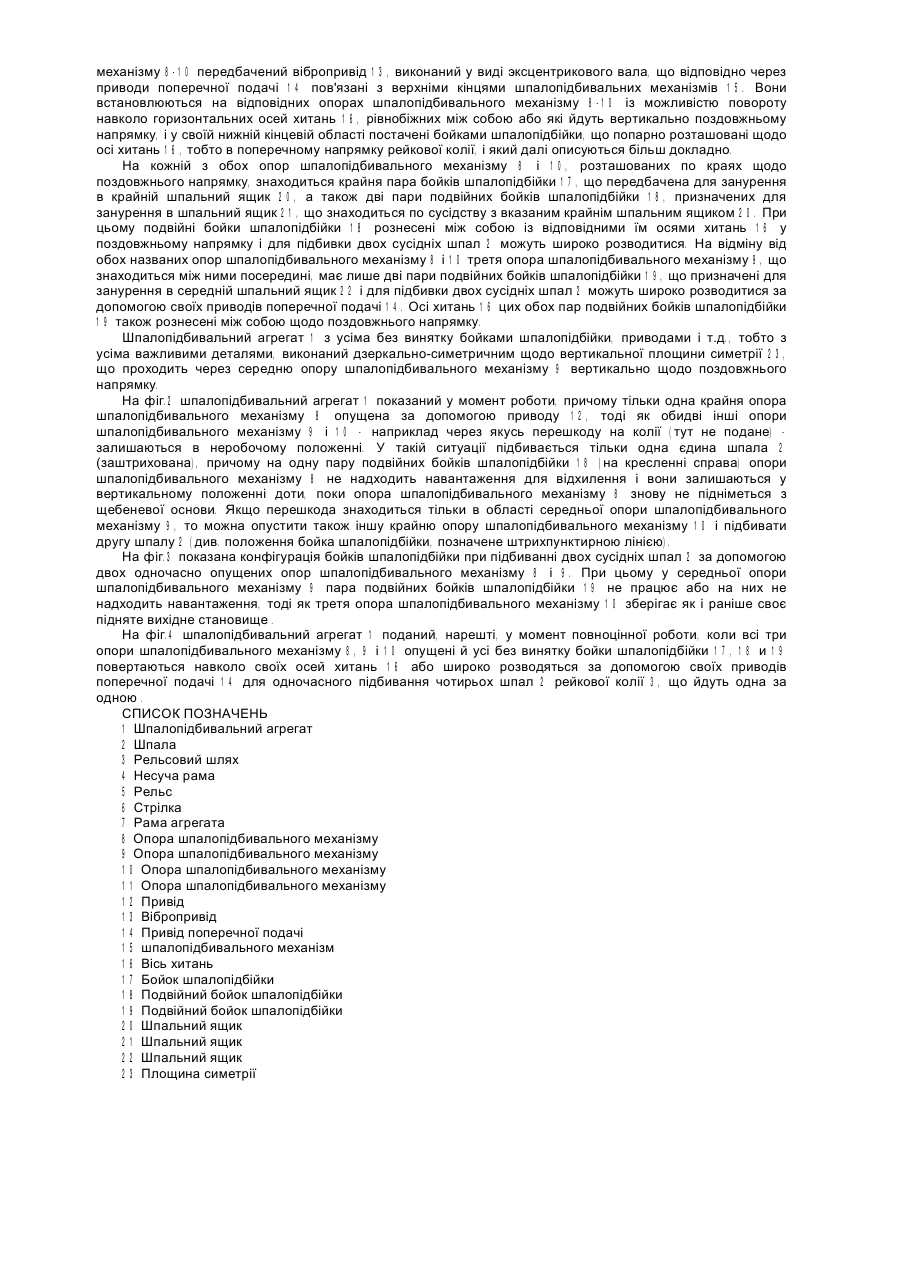

1. Шпалопідбивальний агрегат (1) для підбивання шпал (2) рейкової колії (3), що має бойки шпалопідбійки (17, 18), що виконані з можливістю повороту навколо горизонтальних осей хитань (16), які проходять паралельно одна одній, і розташовані щодо їх у поперечному напрямку колії попарно й укріплені на двох опорах шпалопідбивального механізму (8, 10), що йдуть одна за одною у поздовжньому напрямку, перпендикулярному до осей хитань (16), і регулюються по висоті незалежно одна від одної за допомогою приводів (12) та зв'язані через відповідні приводи поперечної подачі (14) із віброприводами (13), причому на кожній опорі шпалопідбивального механізму (8, 10) є крайня - щодо поздовжнього напрямку агрегату - пара бойків шпалопідбійки (17) для занурення в крайній шпальний ящик (20), а також дві пари подвійних бойків шпалопідбійки (18), що передбачені для занурення в шпальний ящик (21), сусідній із крайнім шпальним ящиком (20), і для підбивання двох сусідніх шпал (2), рознесені між собою зі своїми осями хитань (16) у поздовжньому напрямку агрегата, який відрізняється тим, що між обома опорами шпалопідбивального механізму (8, 10) знаходиться ще одна, середня опора шпалопідбивального механізму (9), яка регульована по висоті незалежно від перших двох за допомогою свого власного приводу (12) і має дві пари подвійних бойків шпалопідбійки (19), що призначені для занурення в середній - щодо поздовжнього напрямку агрегату - шпальний ящик (22) і можуть широко розводитися для одночасного підбивання двох сусідніх шпал (2).
2. Шпалопідбивальний агрегат за п. 1, який відрізняється тим, що осі хитань (16) обох пар подвійних бойків шпалопідбійки (19), що розташовані на середній опорі шпалопідбивального механізму (9), рознесені між собою щодо поздовжнього напрямку агрегату.
3. Шпалопідбивальний агрегат за п. 1 або 2, який відрізняється тим, що кожна опора шпалопідбивального механізму (8, 9, 10) укріплена на двох власних вертикальних напрямних стояках (11), рознесених між собою в поздовжньому напрямку агрегату.
4. Шпалопідбивальний агрегат за одним із пп. 1-3, який відрізняється тим, що має дзеркально-симетричне виконання щодо вертикальної площини симетрії (23), що проходить через середню опору шпалопідбивального механізму (9) і розташована перпендикулярно поздовжньому напрямку агрегату.
Додаткова інформація
Назва патенту англійськоюTie-tamper unit for tie of a rail track tamping
Автори англійськоюToirer Joseph, Peitl Friedrich
Назва патенту російськоюШпалоподбивочный агрегат для прибивания шпал рельсовой колеи
Автори російськоюТойрер Йозеф, Пейтл Фридрих
МПК / Мітки
МПК: E01B 27/16
Мітки: колії, шпал, рейкової, шпалопідбивальний, агрегат, підбивання
