Конусний трубопровідний пристрій

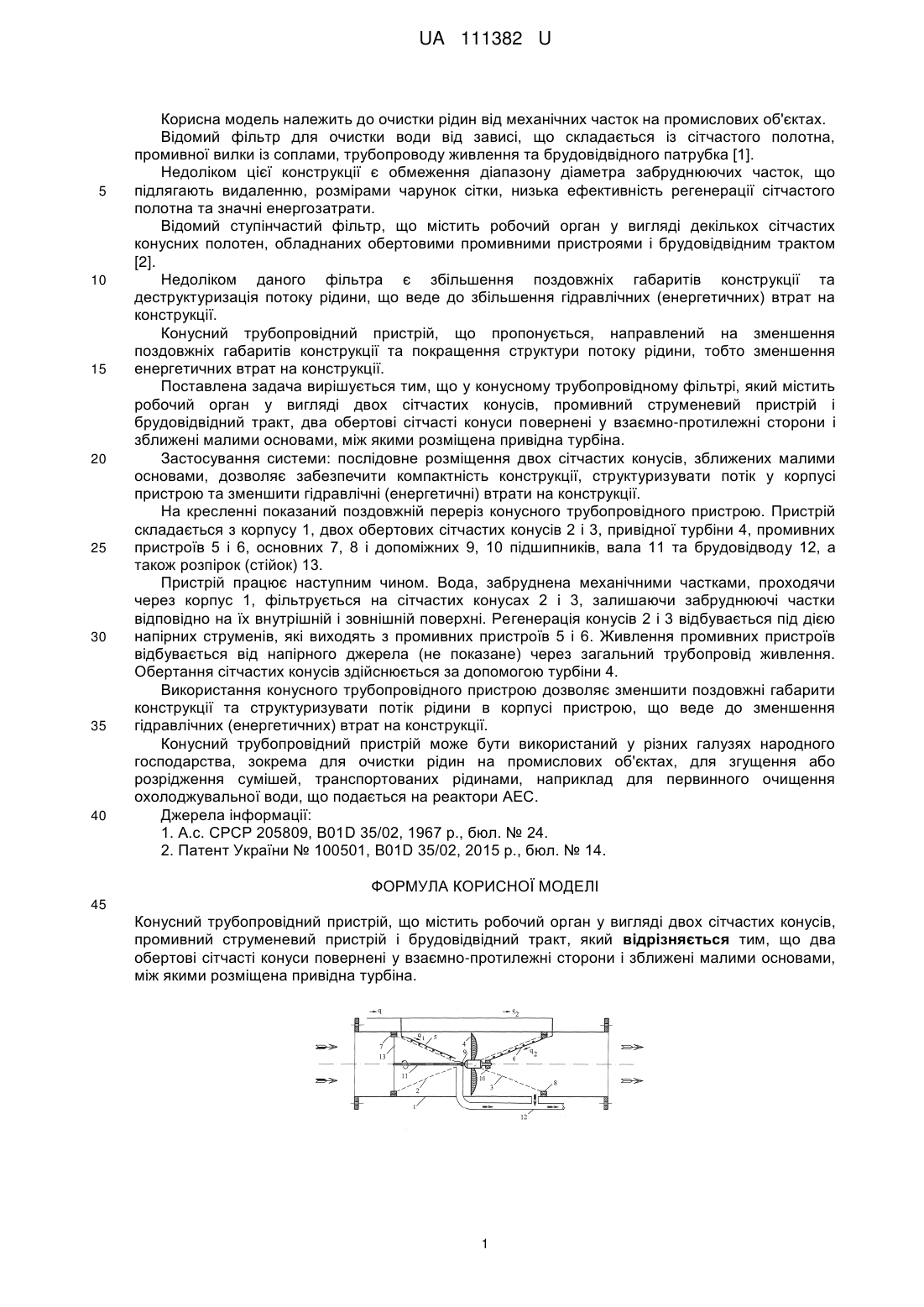

Реферат: UA 111382 U UA 111382 U 5 10 15 20 25 30 35 40 Корисна модель належить до очистки рідин від механічних часток на промислових об'єктах. Відомий фільтр для очистки води від зависі, що складається із сітчастого полотна, промивної вилки із соплами, трубопроводу живлення та брудовідвідного патрубка [1]. Недоліком цієї конструкції є обмеження діапазону діаметра забруднюючих часток, що підлягають видаленню, розмірами чарунок сітки, низька ефективність регенерації сітчастого полотна та значні енергозатрати. Відомий ступінчастий фільтр, що містить робочий орган у вигляді декількох сітчастих конусних полотен, обладнаних обертовими промивними пристроями і брудовідвідним трактом [2]. Недоліком даного фільтра є збільшення поздовжніх габаритів конструкції та деструктуризація потоку рідини, що веде до збільшення гідравлічних (енергетичних) втрат на конструкції. Конусний трубопровідний пристрій, що пропонується, направлений на зменшення поздовжніх габаритів конструкції та покращення структури потоку рідини, тобто зменшення енергетичних втрат на конструкції. Поставлена задача вирішується тим, що у конусному трубопровідному фільтрі, який містить робочий орган у вигляді двох сітчастих конусів, промивний струменевий пристрій і брудовідвідний тракт, два обертові сітчасті конуси повернені у взаємно-протилежні сторони і зближені малими основами, між якими розміщена привідна турбіна. Застосування системи: послідовне розміщення двох сітчастих конусів, зближених малими основами, дозволяє забезпечити компактність конструкції, структуризувати потік у корпусі пристрою та зменшити гідравлічні (енергетичні) втрати на конструкції. На кресленні показаний поздовжній переріз конусного трубопровідного пристрою. Пристрій складається з корпусу 1, двох обертових сітчастих конусів 2 і 3, привідної турбіни 4, промивних пристроїв 5 і 6, основних 7, 8 і допоміжних 9, 10 підшипників, вала 11 та брудовідводу 12, а також розпірок (стійок) 13. Пристрій працює наступним чином. Вода, забруднена механічними частками, проходячи через корпус 1, фільтрується на сітчастих конусах 2 і 3, залишаючи забруднюючі частки відповідно на їх внутрішній і зовнішній поверхні. Регенерація конусів 2 і 3 відбувається під дією напірних струменів, які виходять з промивних пристроїв 5 і 6. Живлення промивних пристроїв відбувається від напірного джерела (не показане) через загальний трубопровід живлення. Обертання сітчастих конусів здійснюється за допомогою турбіни 4. Використання конусного трубопровідного пристрою дозволяє зменшити поздовжні габарити конструкції та структуризувати потік рідини в корпусі пристрою, що веде до зменшення гідравлічних (енергетичних) втрат на конструкції. Конусний трубопровідний пристрій може бути використаний у різних галузях народного господарства, зокрема для очистки рідин на промислових об'єктах, для згущення або розрідження сумішей, транспортованих рідинами, наприклад для первинного очищення охолоджувальної води, що подається на реактори АЕС. Джерела інформації: 1. А.с. СРСР 205809, В01D 35/02, 1967 р., бюл. № 24. 2. Патент України № 100501, В01D 35/02, 2015 р., бюл. № 14. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Конусний трубопровідний пристрій, що містить робочий орган у вигляді двох сітчастих конусів, промивний струменевий пристрій і брудовідвідний тракт, який відрізняється тим, що два обертові сітчасті конуси повернені у взаємно-протилежні сторони і зближені малими основами, між якими розміщена привідна турбіна. 1 UA 111382 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
