Палітуркоробний верстат

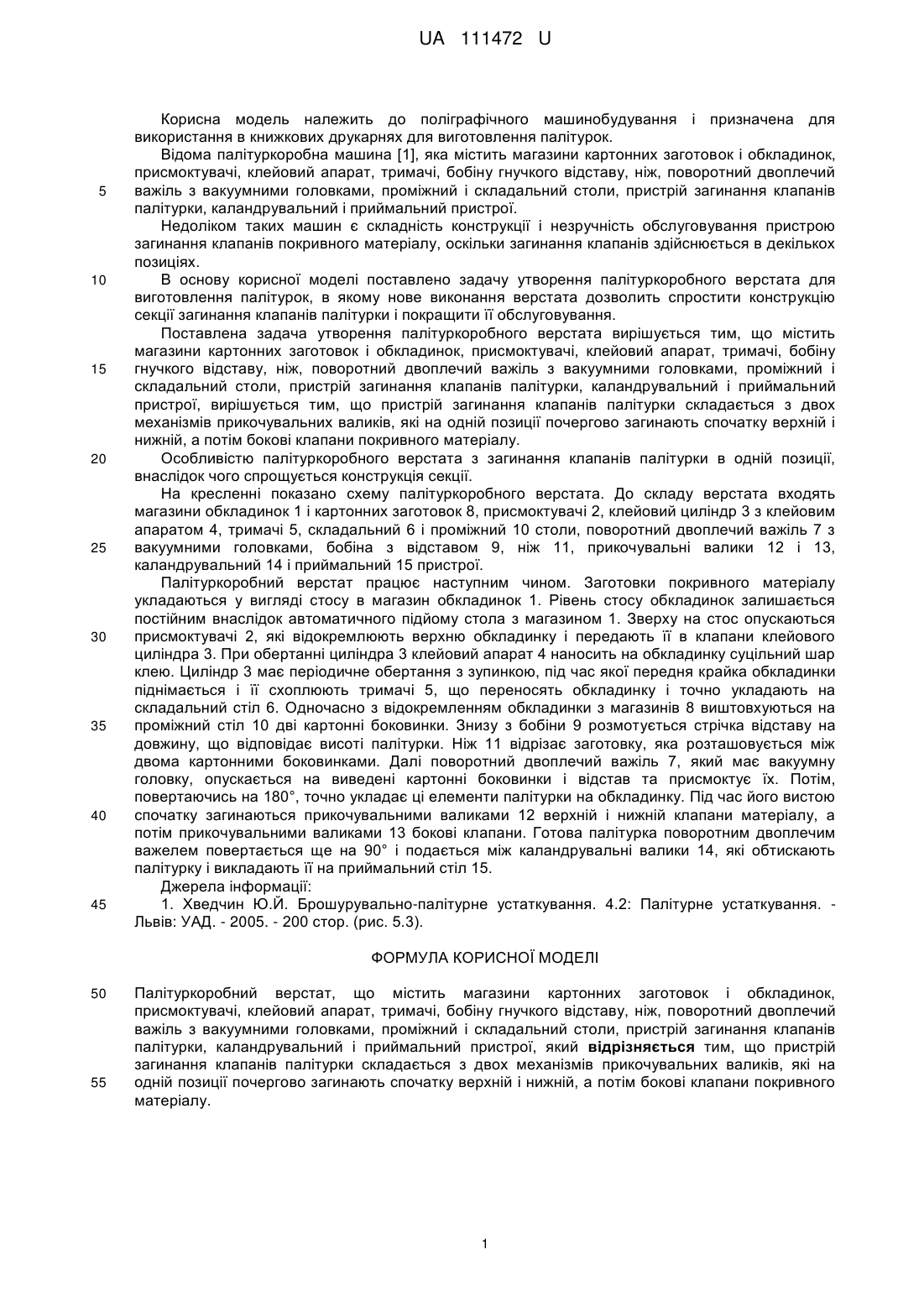

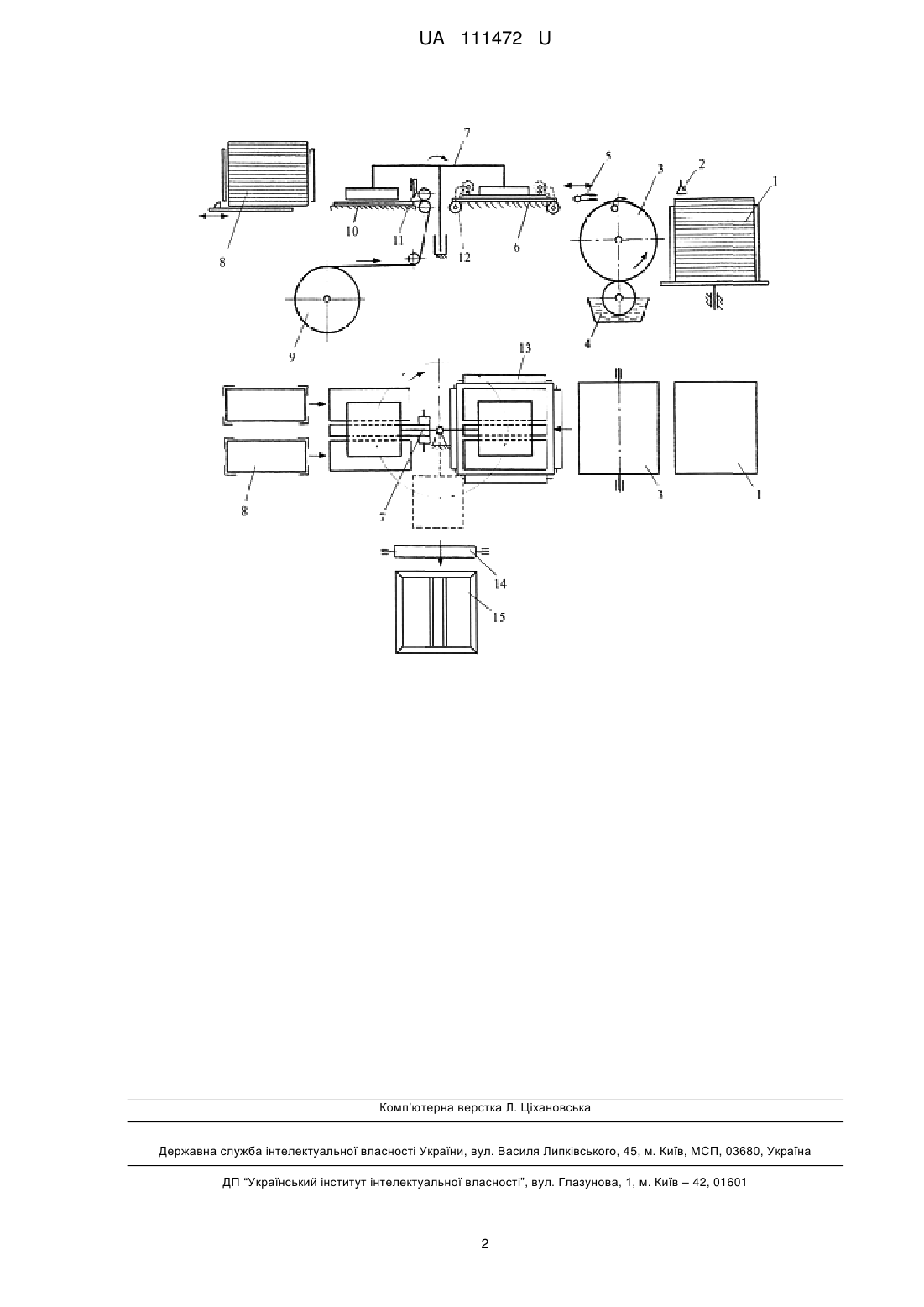

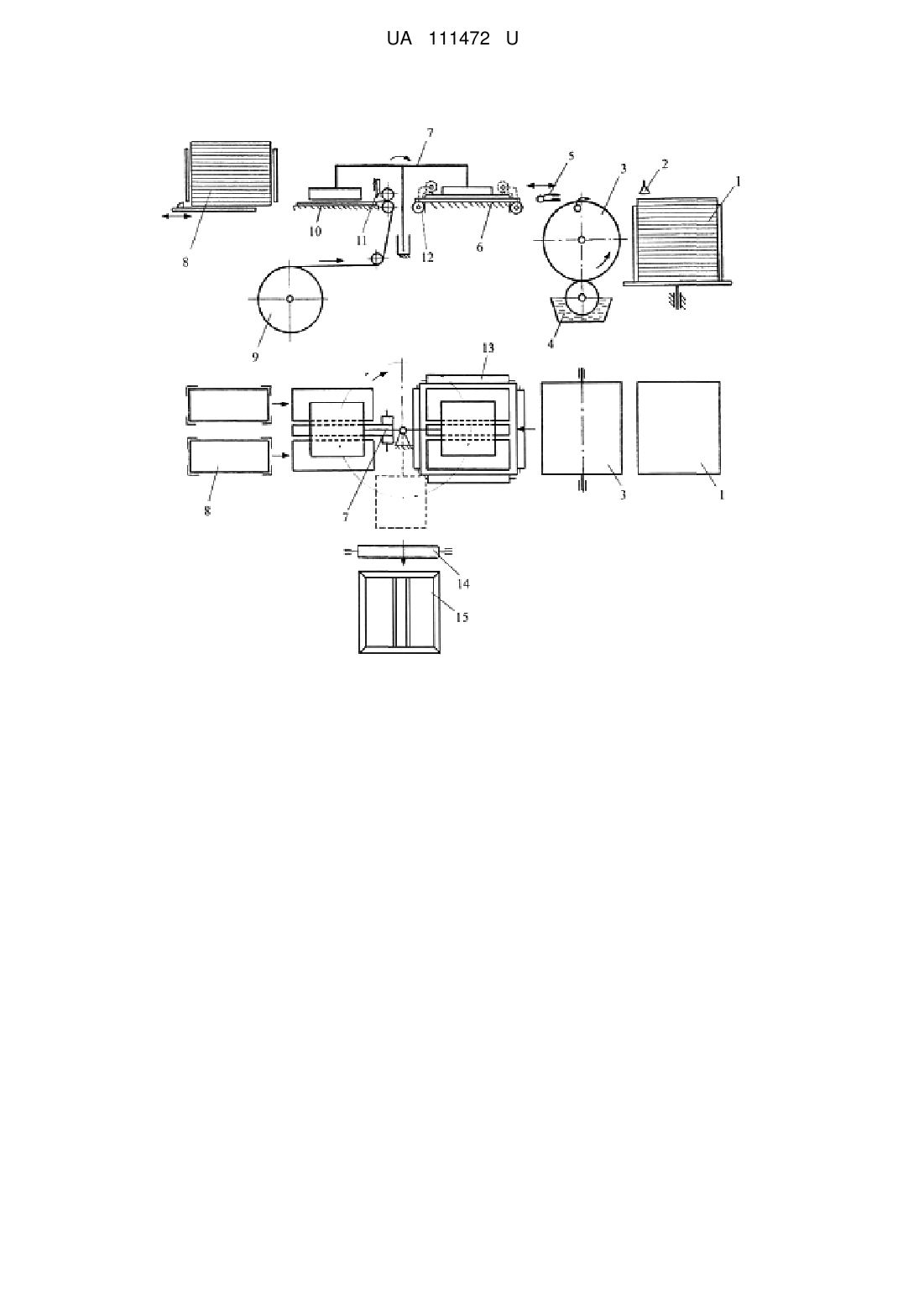

Реферат: Палітуркоробний верстат містить магазини картонних заготовок і обкладинок, присмоктувачі, клейовий апарат, тримачі, бобіну гнучкого відставу, ніж, поворотний двоплечий важіль з вакуумними головками, проміжний і складальний столи, пристрій загинання клапанів палітурки, каландрувальний і приймальний пристрої. Крім цього, пристрій загинання клапанів палітурки складається з двох механізмів прикочувальних валиків, які на одній позиції почергово загинають спочатку верхній і нижній, а потім бокові клапани покривного матеріалу. UA 111472 U (54) ПАЛІТУРКОРОБНИЙ ВЕРСТАТ UA 111472 U UA 111472 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до поліграфічного машинобудування і призначена для використання в книжкових друкарнях для виготовлення палітурок. Відома палітуркоробна машина [1], яка містить магазини картонних заготовок і обкладинок, присмоктувачі, клейовий апарат, тримачі, бобіну гнучкого відставу, ніж, поворотний двоплечий важіль з вакуумними головками, проміжний і складальний столи, пристрій загинання клапанів палітурки, каландрувальний і приймальний пристрої. Недоліком таких машин є складність конструкції і незручність обслуговування пристрою загинання клапанів покривного матеріалу, оскільки загинання клапанів здійснюється в декількох позиціях. В основу корисної моделі поставлено задачу утворення палітуркоробного верстата для виготовлення палітурок, в якому нове виконання верстата дозволить спростити конструкцію секції загинання клапанів палітурки і покращити її обслуговування. Поставлена задача утворення палітуркоробного верстата вирішується тим, що містить магазини картонних заготовок і обкладинок, присмоктувачі, клейовий апарат, тримачі, бобіну гнучкого відставу, ніж, поворотний двоплечий важіль з вакуумними головками, проміжний і складальний столи, пристрій загинання клапанів палітурки, каландрувальний і приймальний пристрої, вирішується тим, що пристрій загинання клапанів палітурки складається з двох механізмів прикочувальних валиків, які на одній позиції почергово загинають спочатку верхній і нижній, а потім бокові клапани покривного матеріалу. Особливістю палітуркоробного верстата з загинання клапанів палітурки в одній позиції, внаслідок чого спрощується конструкція секції. На кресленні показано схему палітуркоробного верстата. До складу верстата входять магазини обкладинок 1 і картонних заготовок 8, присмоктувачі 2, клейовий циліндр 3 з клейовим апаратом 4, тримачі 5, складальний 6 і проміжний 10 столи, поворотний двоплечий важіль 7 з вакуумними головками, бобіна з відставом 9, ніж 11, прикочувальні валики 12 і 13, каландрувальний 14 і приймальний 15 пристрої. Палітуркоробний верстат працює наступним чином. Заготовки покривного матеріалу укладаються у вигляді стосу в магазин обкладинок 1. Рівень стосу обкладинок залишається постійним внаслідок автоматичного підйому стола з магазином 1. Зверху на стос опускаються присмоктувачі 2, які відокремлюють верхню обкладинку і передають її в клапани клейового циліндра 3. При обертанні циліндра 3 клейовий апарат 4 наносить на обкладинку суцільний шар клею. Циліндр 3 має періодичне обертання з зупинкою, під час якої передня крайка обкладинки піднімається і її схоплюють тримачі 5, що переносять обкладинку і точно укладають на складальний стіл 6. Одночасно з відокремленням обкладинки з магазинів 8 виштовхуються на проміжний стіл 10 дві картонні боковинки. Знизу з бобіни 9 розмотується стрічка відставу на довжину, що відповідає висоті палітурки. Ніж 11 відрізає заготовку, яка розташовується між двома картонними боковинками. Далі поворотний двоплечий важіль 7, який має вакуумну головку, опускається на виведені картонні боковинки і відстав та присмоктує їх. Потім, повертаючись на 180°, точно укладає ці елементи палітурки на обкладинку. Під час його вистою спочатку загинаються прикочувальними валиками 12 верхній і нижній клапани матеріалу, а потім прикочувальними валиками 13 бокові клапани. Готова палітурка поворотним двоплечим важелем повертається ще на 90° і подається між каландрувальні валики 14, які обтискають палітурку і викладають її на приймальний стіл 15. Джерела інформації: 1. Хведчин Ю.Й. Брошурувально-палітурне устаткування. 4.2: Палітурне устаткування. Львів: УАД. - 2005. - 200 стор. (рис. 5.3). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Палітуркоробний верстат, що містить магазини картонних заготовок і обкладинок, присмоктувачі, клейовий апарат, тримачі, бобіну гнучкого відставу, ніж, поворотний двоплечий важіль з вакуумними головками, проміжний і складальний столи, пристрій загинання клапанів палітурки, каландрувальний і приймальний пристрої, який відрізняється тим, що пристрій загинання клапанів палітурки складається з двох механізмів прикочувальних валиків, які на одній позиції почергово загинають спочатку верхній і нижній, а потім бокові клапани покривного матеріалу. 1 UA 111472 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
