Дозатор протруювача насіння

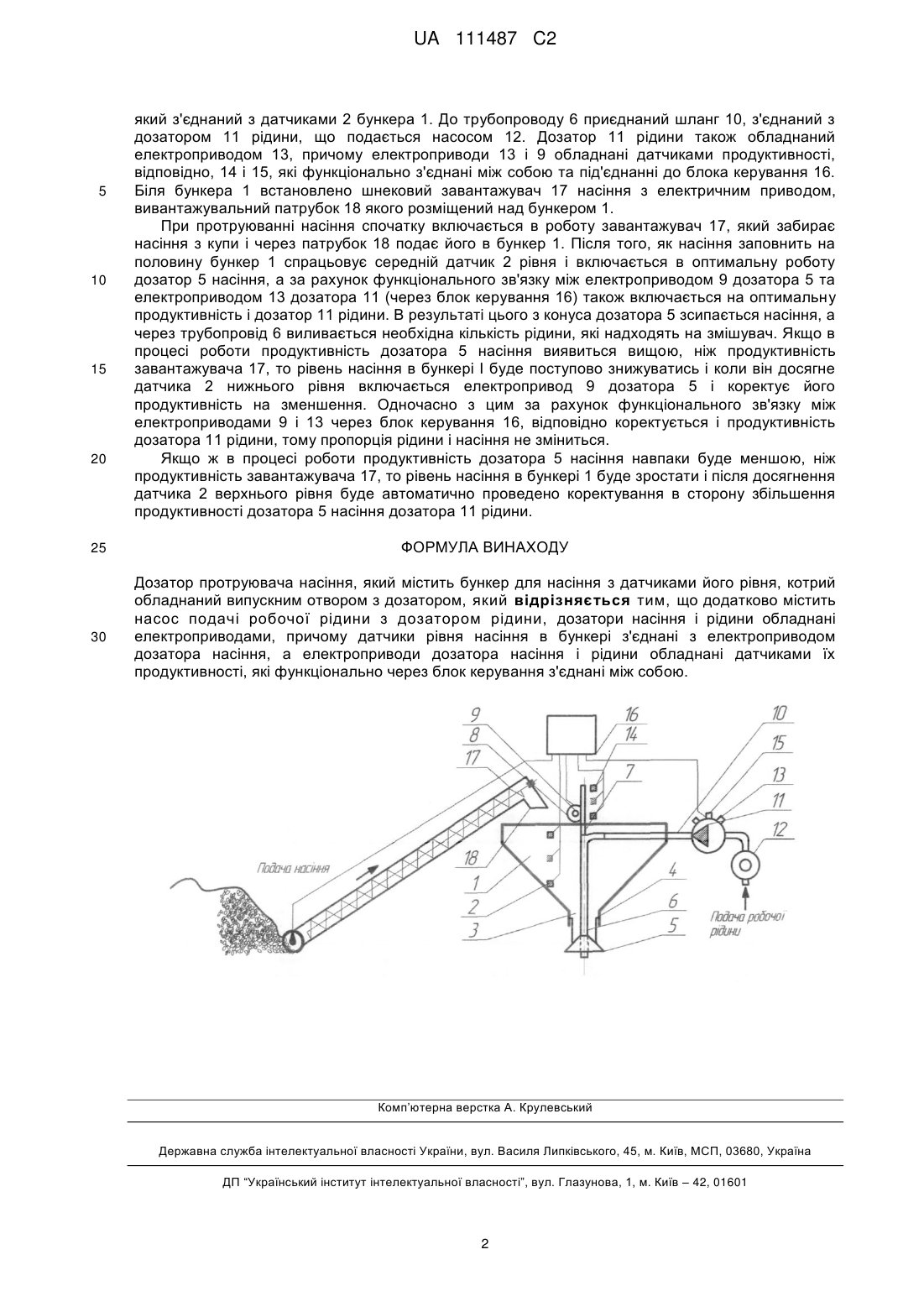

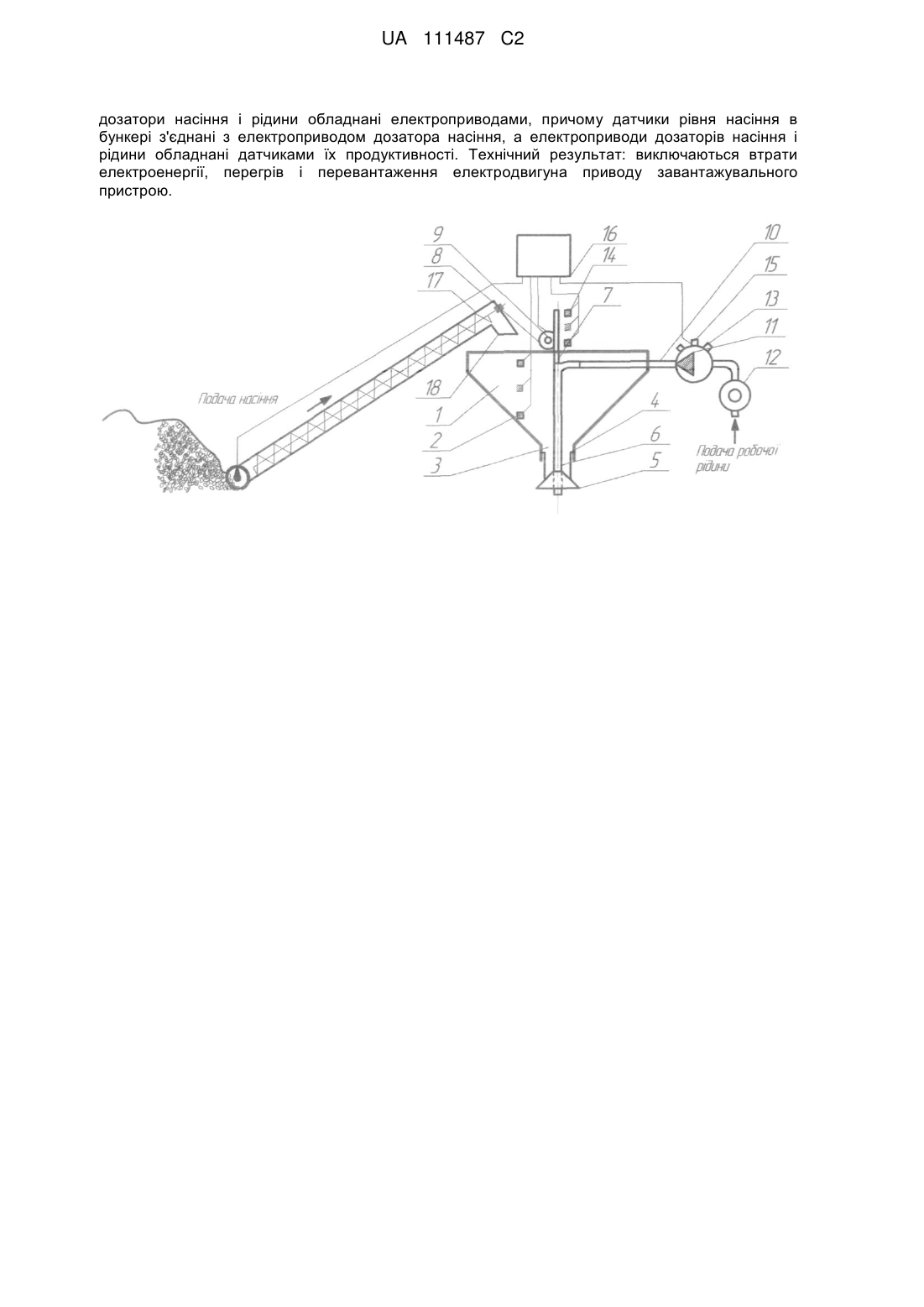

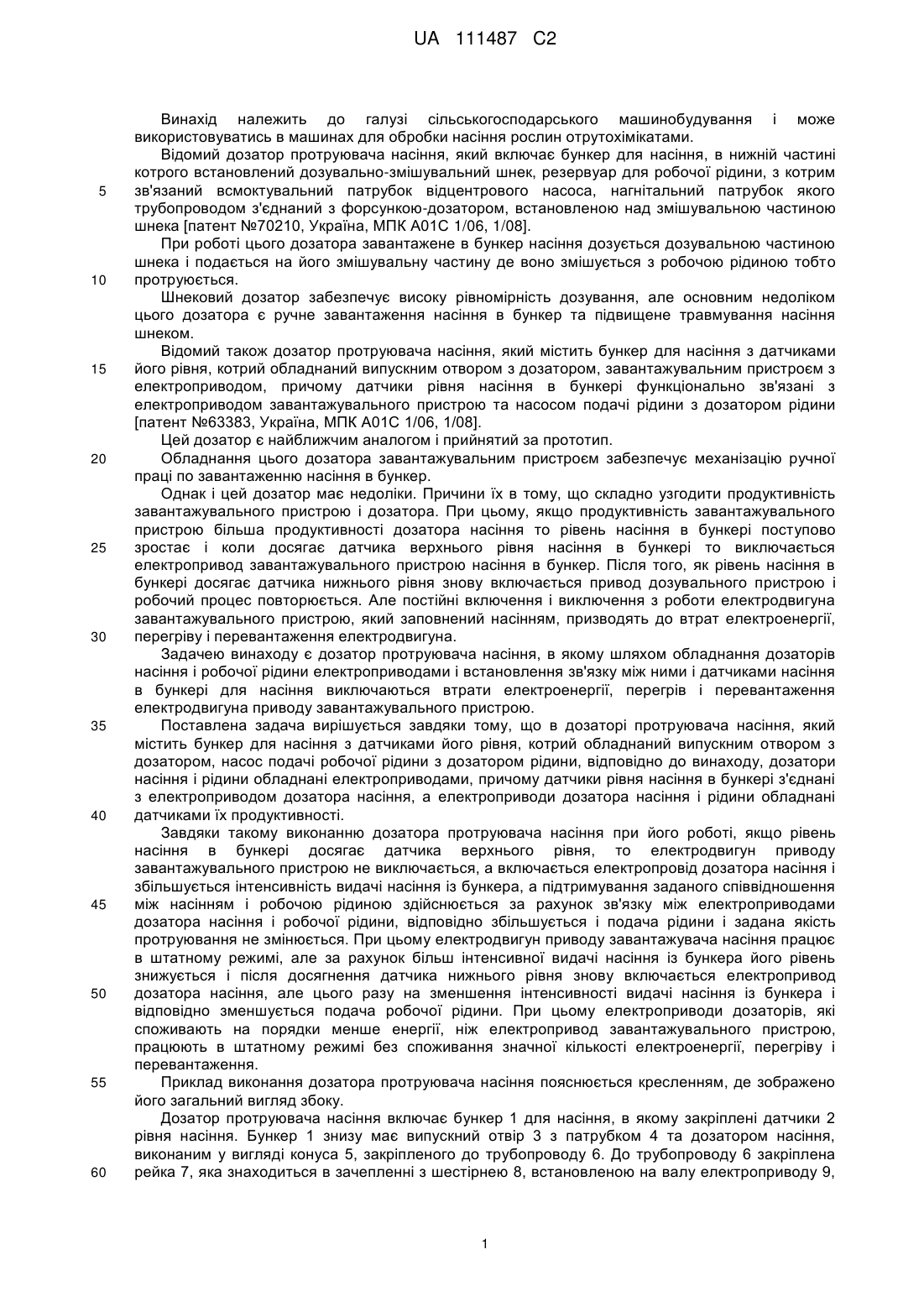

Реферат: Винахід: дозатор протруювача насіння застосовується в сільськогосподарському машинобудуванні. Дозатор включає бункер для насіння з датчиками його рівня, котрий обладнаний випускним отвором з дозатором, насос подачі робочої рідини з дозатором рідини, UA 111487 C2 (12) UA 111487 C2 дозатори насіння і рідини обладнані електроприводами, причому датчики рівня насіння в бункері з'єднані з електроприводом дозатора насіння, а електроприводи дозаторів насіння і рідини обладнані датчиками їх продуктивності. Технічний результат: виключаються втрати електроенергії, перегрів і перевантаження електродвигуна приводу завантажувального пристрою. UA 111487 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до галузі сільськогосподарського машинобудування і може використовуватись в машинах для обробки насіння рослин отрутохімікатами. Відомий дозатор протруювача насіння, який включає бункер для насіння, в нижній частині котрого встановлений дозувально-змішувальний шнек, резервуар для робочої рідини, з котрим зв'язаний всмоктувальний патрубок відцентрового насоса, нагнітальний патрубок якого трубопроводом з'єднаний з форсункою-дозатором, встановленою над змішувальною частиною шнека [патент №70210, Україна, МПК А01С 1/06, 1/08]. При роботі цього дозатора завантажене в бункер насіння дозується дозувальною частиною шнека і подається на його змішувальну частину де воно змішується з робочою рідиною тобто протруюється. Шнековий дозатор забезпечує високу рівномірність дозування, але основним недоліком цього дозатора є ручне завантаження насіння в бункер та підвищене травмування насіння шнеком. Відомий також дозатор протруювача насіння, який містить бункер для насіння з датчиками його рівня, котрий обладнаний випускним отвором з дозатором, завантажувальним пристроєм з електроприводом, причому датчики рівня насіння в бункері функціонально зв'язані з електроприводом завантажувального пристрою та насосом подачі рідини з дозатором рідини [патент №63383, Україна, МПК А01С 1/06, 1/08]. Цей дозатор є найближчим аналогом і прийнятий за прототип. Обладнання цього дозатора завантажувальним пристроєм забезпечує механізацію ручної праці по завантаженню насіння в бункер. Однак і цей дозатор має недоліки. Причини їх в тому, що складно узгодити продуктивність завантажувального пристрою і дозатора. При цьому, якщо продуктивність завантажувального пристрою більша продуктивності дозатора насіння то рівень насіння в бункері поступово зростає і коли досягає датчика верхнього рівня насіння в бункері то виключається електропривод завантажувального пристрою насіння в бункер. Після того, як рівень насіння в бункері досягає датчика нижнього рівня знову включається привод дозувального пристрою і робочий процес повторюється. Але постійні включення і виключення з роботи електродвигуна завантажувального пристрою, який заповнений насінням, призводять до втрат електроенергії, перегріву і перевантаження електродвигуна. Задачею винаходу є дозатор протруювача насіння, в якому шляхом обладнання дозаторів насіння і робочої рідини електроприводами і встановлення зв'язку між ними і датчиками насіння в бункері для насіння виключаються втрати електроенергії, перегрів і перевантаження електродвигуна приводу завантажувального пристрою. Поставлена задача вирішується завдяки тому, що в дозаторі протруювача насіння, який містить бункер для насіння з датчиками його рівня, котрий обладнаний випускним отвором з дозатором, насос подачі робочої рідини з дозатором рідини, відповідно до винаходу, дозатори насіння і рідини обладнані електроприводами, причому датчики рівня насіння в бункері з'єднані з електроприводом дозатора насіння, а електроприводи дозатора насіння і рідини обладнані датчиками їх продуктивності. Завдяки такому виконанню дозатора протруювача насіння при його роботі, якщо рівень насіння в бункері досягає датчика верхнього рівня, то електродвигун приводу завантажувального пристрою не виключається, а включається електропровід дозатора насіння і збільшується інтенсивність видачі насіння із бункера, а підтримування заданого співвідношення між насінням і робочою рідиною здійснюється за рахунок зв'язку між електроприводами дозатора насіння і робочої рідини, відповідно збільшується і подача рідини і задана якість протруювання не змінюється. При цьому електродвигун приводу завантажувача насіння працює в штатному режимі, але за рахунок більш інтенсивної видачі насіння із бункера його рівень знижується і після досягнення датчика нижнього рівня знову включається електропривод дозатора насіння, але цього разу на зменшення інтенсивності видачі насіння із бункера і відповідно зменшується подача робочої рідини. При цьому електроприводи дозаторів, які споживають на порядки менше енергії, ніж електропривод завантажувального пристрою, працюють в штатному режимі без споживання значної кількості електроенергії, перегріву і перевантаження. Приклад виконання дозатора протруювача насіння пояснюється кресленням, де зображено його загальний вигляд збоку. Дозатор протруювача насіння включає бункер 1 для насіння, в якому закріплені датчики 2 рівня насіння. Бункер 1 знизу має випускний отвір 3 з патрубком 4 та дозатором насіння, виконаним у вигляді конуса 5, закріпленого до трубопроводу 6. До трубопроводу 6 закріплена рейка 7, яка знаходиться в зачепленні з шестірнею 8, встановленою на валу електроприводу 9, 1 UA 111487 C2 5 10 15 20 25 30 який з'єднаний з датчиками 2 бункера 1. До трубопроводу 6 приєднаний шланг 10, з'єднаний з дозатором 11 рідини, що подається насосом 12. Дозатор 11 рідини також обладнаний електроприводом 13, причому електроприводи 13 і 9 обладнані датчиками продуктивності, відповідно, 14 і 15, які функціонально з'єднані між собою та під'єднанні до блока керування 16. Біля бункера 1 встановлено шнековий завантажувач 17 насіння з електричним приводом, вивантажувальний патрубок 18 якого розміщений над бункером 1. При протруюванні насіння спочатку включається в роботу завантажувач 17, який забирає насіння з купи і через патрубок 18 подає його в бункер 1. Після того, як насіння заповнить на половину бункер 1 спрацьовує середній датчик 2 рівня і включається в оптимальну роботу дозатор 5 насіння, а за рахунок функціонального зв'язку між електроприводом 9 дозатора 5 та електроприводом 13 дозатора 11 (через блок керування 16) також включається на оптимальну продуктивність і дозатор 11 рідини. В результаті цього з конуса дозатора 5 зсипається насіння, а через трубопровід 6 виливається необхідна кількість рідини, які надходять на змішувач. Якщо в процесі роботи продуктивність дозатора 5 насіння виявиться вищою, ніж продуктивність завантажувача 17, то рівень насіння в бункері І буде поступово знижуватись і коли він досягне датчика 2 нижнього рівня включається електропривод 9 дозатора 5 і коректує його продуктивність на зменшення. Одночасно з цим за рахунок функціонального зв'язку між електроприводами 9 і 13 через блок керування 16, відповідно коректується і продуктивність дозатора 11 рідини, тому пропорція рідини і насіння не зміниться. Якщо ж в процесі роботи продуктивність дозатора 5 насіння навпаки буде меншою, ніж продуктивність завантажувача 17, то рівень насіння в бункері 1 буде зростати і після досягнення датчика 2 верхнього рівня буде автоматично проведено коректування в сторону збільшення продуктивності дозатора 5 насіння дозатора 11 рідини. ФОРМУЛА ВИНАХОДУ Дозатор протруювача насіння, який містить бункер для насіння з датчиками його рівня, котрий обладнаний випускним отвором з дозатором, який відрізняється тим, що додатково містить насос подачі робочої рідини з дозатором рідини, дозатори насіння і рідини обладнані електроприводами, причому датчики рівня насіння в бункері з'єднані з електроприводом дозатора насіння, а електроприводи дозатора насіння і рідини обладнані датчиками їх продуктивності, які функціонально через блок керування з'єднані між собою. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
