Регулятор подачі рідкого препарату протруювача насіння

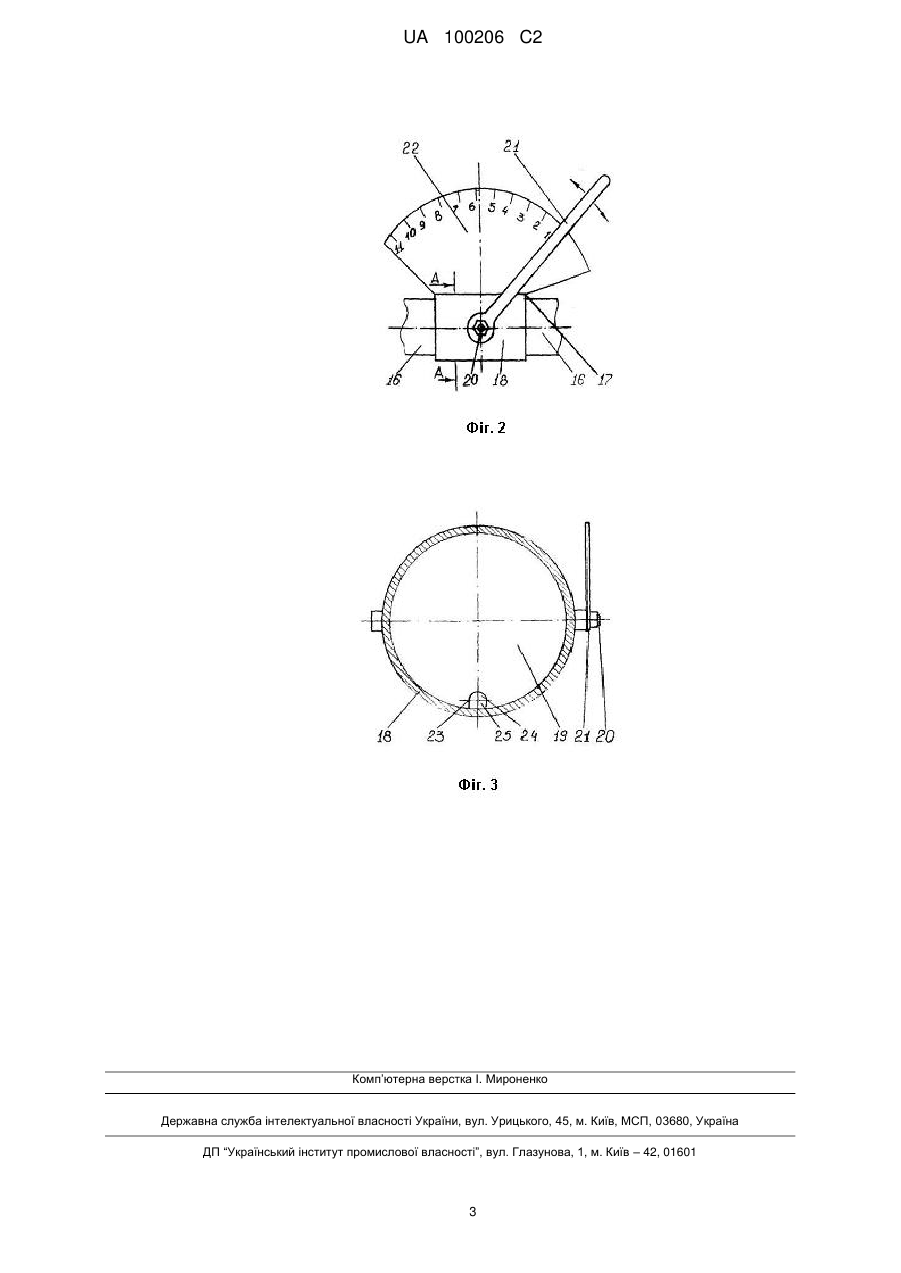

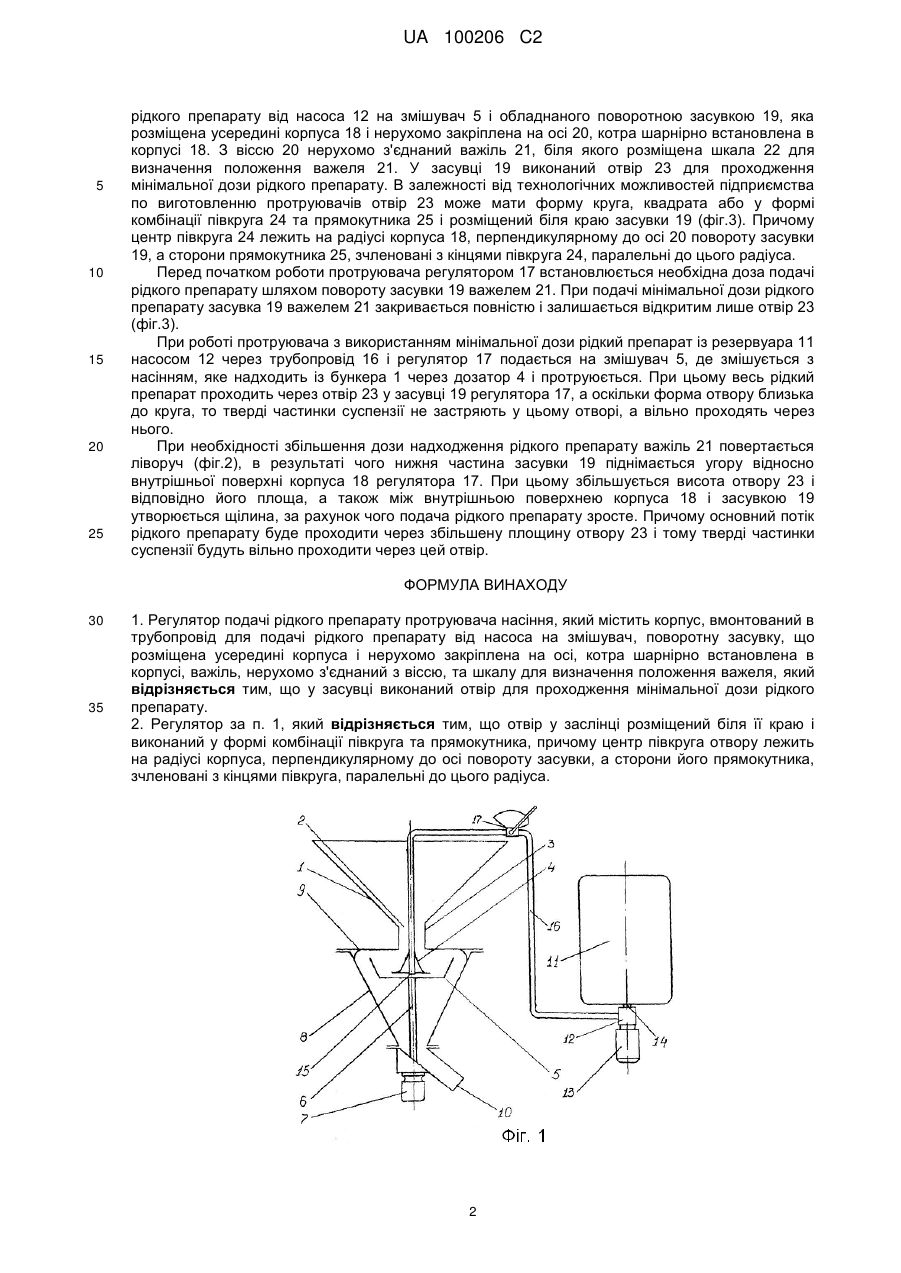

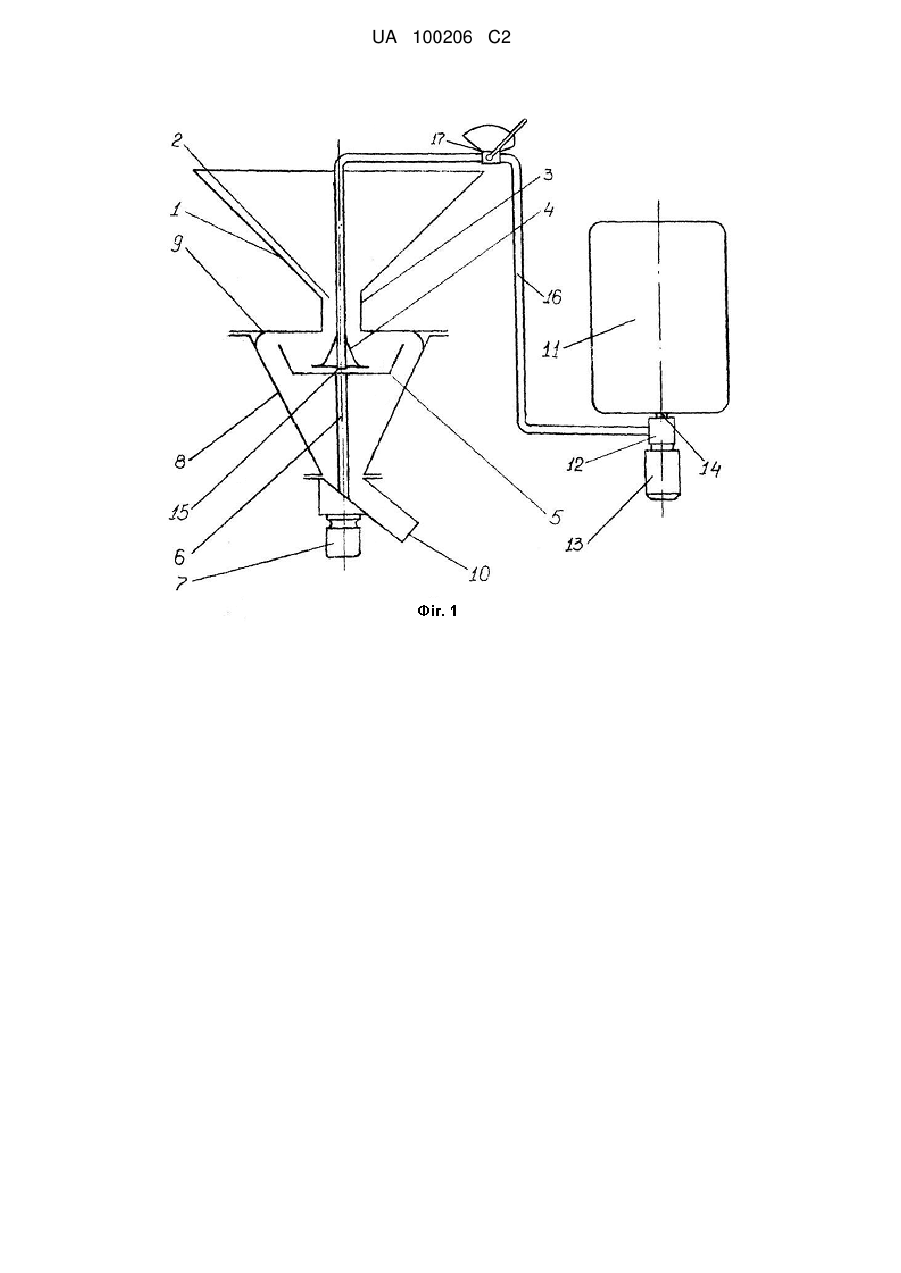

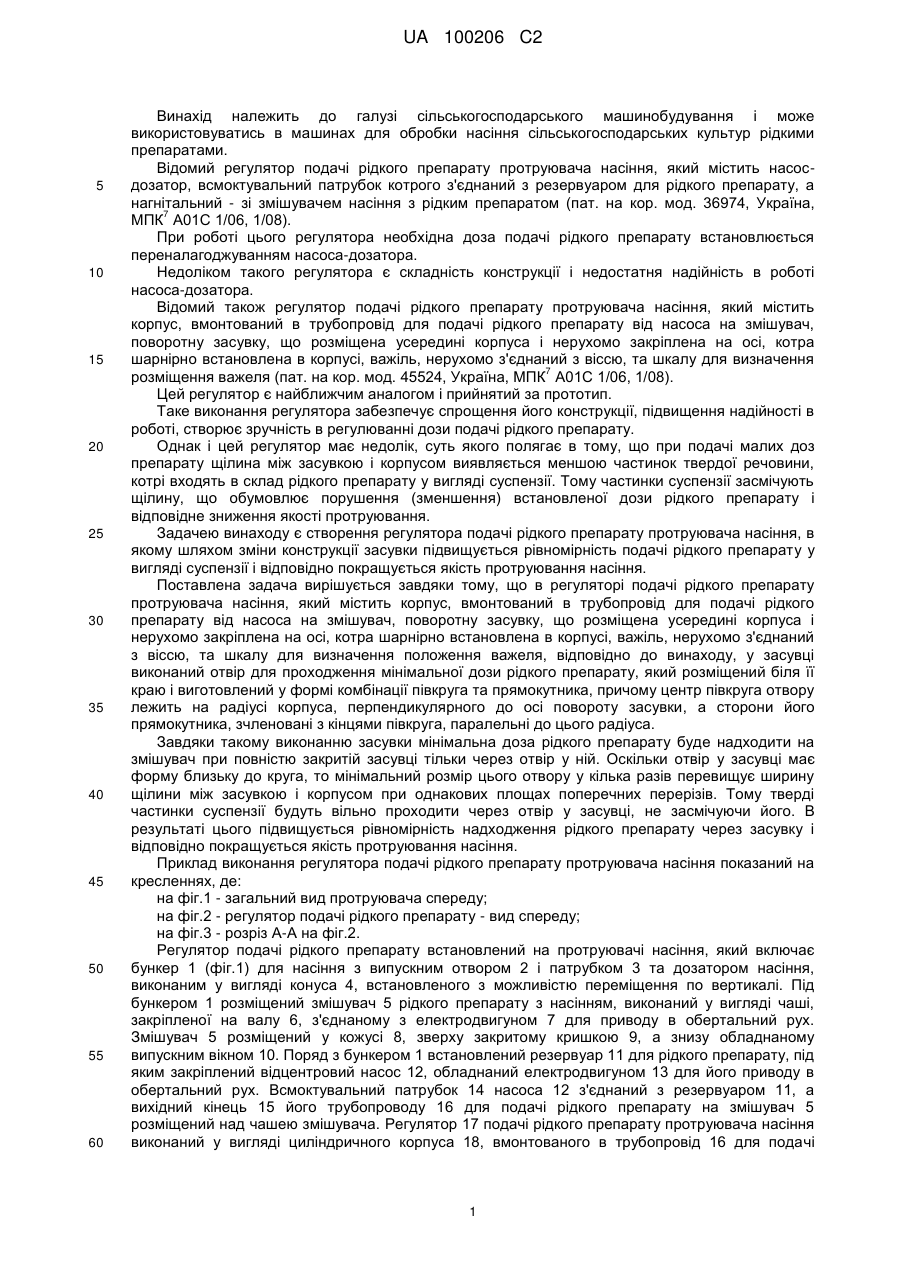

Реферат: Заявлений регулятор подачі рідкого препарату протруювача насіння містить корпус, вмонтований в трубопровід для подачі рідкого препарату від насоса на змішувач, поворотну засувку, що розміщена усередині корпуса і нерухомо закріплена на осі, котра шарнірно встановлена в корпусі, важіль, нерухомо з'єднаний з віссю, та шкалу для визначення положення важеля. У засувці виконаний отвір для проходження мінімальної дози рідкого препарату. UA 100206 C2 (12) UA 100206 C2 UA 100206 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до галузі сільськогосподарського машинобудування і може використовуватись в машинах для обробки насіння сільськогосподарських культур рідкими препаратами. Відомий регулятор подачі рідкого препарату протруювача насіння, який містить насосдозатор, всмоктувальний патрубок котрого з'єднаний з резервуаром для рідкого препарату, а нагнітальний - зі змішувачем насіння з рідким препаратом (пат. на кор. мод. 36974, Україна, 7 МПК А01С 1/06, 1/08). При роботі цього регулятора необхідна доза подачі рідкого препарату встановлюється переналагоджуванням насоса-дозатора. Недоліком такого регулятора є складність конструкції і недостатня надійність в роботі насоса-дозатора. Відомий також регулятор подачі рідкого препарату протруювача насіння, який містить корпус, вмонтований в трубопровід для подачі рідкого препарату від насоса на змішувач, поворотну засувку, що розміщена усередині корпуса і нерухомо закріплена на осі, котра шарнірно встановлена в корпусі, важіль, нерухомо з'єднаний з віссю, та шкалу для визначення 7 розміщення важеля (пат. на кор. мод. 45524, Україна, МПК А01С 1/06, 1/08). Цей регулятор є найближчим аналогом і прийнятий за прототип. Таке виконання регулятора забезпечує спрощення його конструкції, підвищення надійності в роботі, створює зручність в регулюванні дози подачі рідкого препарату. Однак і цей регулятор має недолік, суть якого полягає в тому, що при подачі малих доз препарату щілина між засувкою і корпусом виявляється меншою частинок твердої речовини, котрі входять в склад рідкого препарату у вигляді суспензії. Тому частинки суспензії засмічують щілину, що обумовлює порушення (зменшення) встановленої дози рідкого препарату і відповідне зниження якості протруювання. Задачею винаходу є створення регулятора подачі рідкого препарату протруювача насіння, в якому шляхом зміни конструкції засувки підвищується рівномірність подачі рідкого препарату у вигляді суспензії і відповідно покращується якість протруювання насіння. Поставлена задача вирішується завдяки тому, що в регуляторі подачі рідкого препарату протруювача насіння, який містить корпус, вмонтований в трубопровід для подачі рідкого препарату від насоса на змішувач, поворотну засувку, що розміщена усередині корпуса і нерухомо закріплена на осі, котра шарнірно встановлена в корпусі, важіль, нерухомо з'єднаний з віссю, та шкалу для визначення положення важеля, відповідно до винаходу, у засувці виконаний отвір для проходження мінімальної дози рідкого препарату, який розміщений біля її краю і виготовлений у формі комбінації півкруга та прямокутника, причому центр півкруга отвору лежить на радіусі корпуса, перпендикулярного до осі повороту засувки, а сторони його прямокутника, зчленовані з кінцями півкруга, паралельні до цього радіуса. Завдяки такому виконанню засувки мінімальна доза рідкого препарату буде надходити на змішувач при повністю закритій засувці тільки через отвір у ній. Оскільки отвір у засувці має форму близьку до круга, то мінімальний розмір цього отвору у кілька разів перевищує ширину щілини між засувкою і корпусом при однакових площах поперечних перерізів. Тому тверді частинки суспензії будуть вільно проходити через отвір у засувці, не засмічуючи його. В результаті цього підвищується рівномірність надходження рідкого препарату через засувку і відповідно покращується якість протруювання насіння. Приклад виконання регулятора подачі рідкого препарату протруювача насіння показаний на кресленнях, де: на фіг.1 - загальний вид протруювача спереду; на фіг.2 - регулятор подачі рідкого препарату - вид спереду; на фіг.3 - розріз А-А на фіг.2. Регулятор подачі рідкого препарату встановлений на протруювачі насіння, який включає бункер 1 (фіг.1) для насіння з випускним отвором 2 і патрубком 3 та дозатором насіння, виконаним у вигляді конуса 4, встановленого з можливістю переміщення по вертикалі. Під бункером 1 розміщений змішувач 5 рідкого препарату з насінням, виконаний у вигляді чаші, закріпленої на валу 6, з'єднаному з електродвигуном 7 для приводу в обертальний рух. Змішувач 5 розміщений у кожусі 8, зверху закритому кришкою 9, а знизу обладнаному випускним вікном 10. Поряд з бункером 1 встановлений резервуар 11 для рідкого препарату, під яким закріплений відцентровий насос 12, обладнаний електродвигуном 13 для його приводу в обертальний рух. Всмоктувальний патрубок 14 насоса 12 з'єднаний з резервуаром 11, а вихідний кінець 15 його трубопроводу 16 для подачі рідкого препарату на змішувач 5 розміщений над чашею змішувача. Регулятор 17 подачі рідкого препарату протруювача насіння виконаний у вигляді циліндричного корпуса 18, вмонтованого в трубопровід 16 для подачі 1 UA 100206 C2 5 10 15 20 25 рідкого препарату від насоса 12 на змішувач 5 і обладнаного поворотною засувкою 19, яка розміщена усередині корпуса 18 і нерухомо закріплена на осі 20, котра шарнірно встановлена в корпусі 18. З віссю 20 нерухомо з'єднаний важіль 21, біля якого розміщена шкала 22 для визначення положення важеля 21. У засувці 19 виконаний отвір 23 для проходження мінімальної дози рідкого препарату. В залежності від технологічних можливостей підприємства по виготовленню протруювачів отвір 23 може мати форму круга, квадрата або у формі комбінації півкруга 24 та прямокутника 25 і розміщений біля краю засувки 19 (фіг.3). Причому центр півкруга 24 лежить на радіусі корпуса 18, перпендикулярному до осі 20 повороту засувки 19, а сторони прямокутника 25, зчленовані з кінцями півкруга 24, паралельні до цього радіуса. Перед початком роботи протруювача регулятором 17 встановлюється необхідна доза подачі рідкого препарату шляхом повороту засувки 19 важелем 21. При подачі мінімальної дози рідкого препарату засувка 19 важелем 21 закривається повністю і залишається відкритим лише отвір 23 (фіг.3). При роботі протруювача з використанням мінімальної дози рідкий препарат із резервуара 11 насосом 12 через трубопровід 16 і регулятор 17 подається на змішувач 5, де змішується з насінням, яке надходить із бункера 1 через дозатор 4 і протруюється. При цьому весь рідкий препарат проходить через отвір 23 у засувці 19 регулятора 17, а оскільки форма отвору близька до круга, то тверді частинки суспензії не застряють у цьому отворі, а вільно проходять через нього. При необхідності збільшення дози надходження рідкого препарату важіль 21 повертається ліворуч (фіг.2), в результаті чого нижня частина засувки 19 піднімається угору відносно внутрішньої поверхні корпуса 18 регулятора 17. При цьому збільшується висота отвору 23 і відповідно його площа, а також між внутрішньою поверхнею корпуса 18 і засувкою 19 утворюється щілина, за рахунок чого подача рідкого препарату зросте. Причому основний потік рідкого препарату буде проходити через збільшену площину отвору 23 і тому тверді частинки суспензії будуть вільно проходити через цей отвір. ФОРМУЛА ВИНАХОДУ 30 35 1. Регулятор подачі рідкого препарату протруювача насіння, який містить корпус, вмонтований в трубопровід для подачі рідкого препарату від насоса на змішувач, поворотну засувку, що розміщена усередині корпуса і нерухомо закріплена на осі, котра шарнірно встановлена в корпусі, важіль, нерухомо з'єднаний з віссю, та шкалу для визначення положення важеля, який відрізняється тим, що у засувці виконаний отвір для проходження мінімальної дози рідкого препарату. 2. Регулятор за п. 1, який відрізняється тим, що отвір у заслінці розміщений біля її краю і виконаний у формі комбінації півкруга та прямокутника, причому центр півкруга отвору лежить на радіусі корпуса, перпендикулярному до осі повороту засувки, а сторони його прямокутника, зчленовані з кінцями півкруга, паралельні до цього радіуса. 2 UA 100206 C2 Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
