Сушильний конвеєр

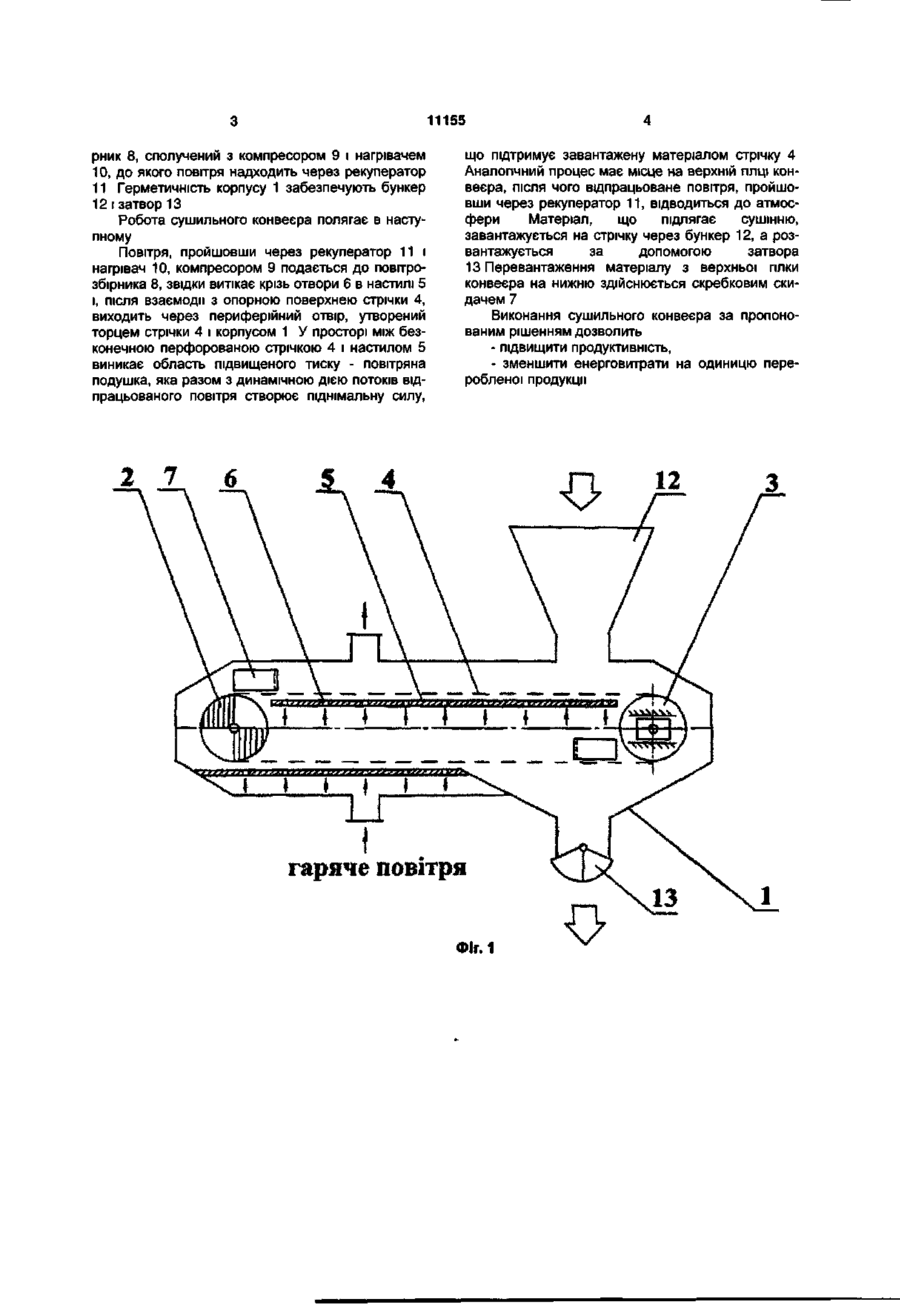

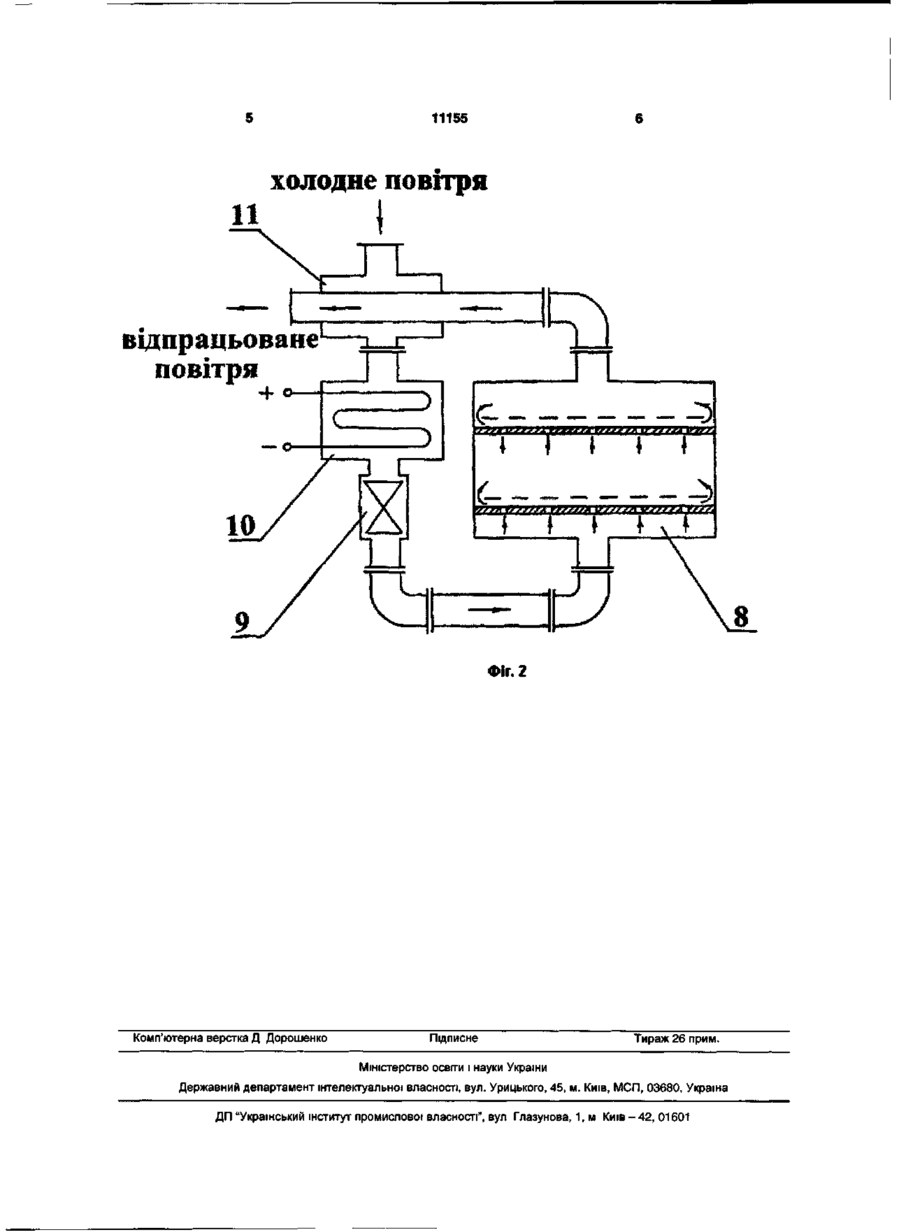

Сушильний конвеєр, що містить привідний барабан, натяжний барабан, нескінченну перфо ровану стрічку і джерело гарячого повітря, що містить компресор, нагрівач і повітрозбірник, який відрізняється тим, що конвеєр обладнаний герметичним корпусом, на ділянках між барабанами під перфорованою стрічкою встановлено плоский настил з рівномірно розподіленими по площі круглими отворами, джерело гарячого повітря розташовано під нижньою гілкою конвеєра, яка є робочою, а повітря до нагрівача надходить через рекуператор Корисна модель відноситься до галузі підйомно-транспортної техніки, а саме , до машин безперервного транспортування і може бути використана як передаточний пристрій в сушильних установках безперервної дії Відомо сушильний конвеєр, що містить приводний барабан, натяжний барабан, безконечну перфоровану стрічку і розташоване між гілками конвеєра джерело гарячого повітря, яке містить компресор, нагрівач і повітрозбірник [див Спиваковский А О , Дъячков В К Транспортирующие машины - М Машиностроение, 1983- с 163] прототип До недоліків відомого пристрою варто віднести малу продуктивність, обумовлену обмеженою довжиною траси конвеєра внаслідок відсутності можливості встановлення проміжних опор і використання нижньої гілки конвеєра як робочої, а також значні витрати енергії на нагрівання повітря із-за не герметичності конструкції В основу корисної моделі поставлено задачу збільшення продуктивності конвеєра і зменшення енерговитрат на підігрів повітря шляхом створення під перфорованою стрічкою повітряної подушки, застосування для транспортування матеріалу нижньої гілки конвеєра і використання теплоти відпрацьованого повітря для попереднього підігріву холодного повітря, що надходить до нагрівача Поставлена задача досягається тим, що сушильний конвеєр, який містить приводний барабан, натяжний барабан, безконечну перфоровану стрічку і джерело гарячого повітря, яке містить з компресор, нагрівач і повітрозбірник, згідно корисної моделі, обладнаний герметичним корпусом, на ділянках між барабанами під перфорованою стрічкою встановлено плоский настил з рівномірно розподіленими по площі круглими отворами, джерело гарячого повітря розташовано під нижньою гілкою конвеєра, яка є робочою, а повітря до нагрівача надходить через рекуператор Запропонований сушильний конвеєр, завдяки відсутності провисання стрічки, не має обмежень щодо довжини траси, а також, внаслідок використання нижньої гілки в якості робочої, герметичності конструкції, попереднього підігріву повітря в рекуператорі і наявності під стрічкою повітряної подушки, характеризується більшою продуктивністю і значно меншими енерговитратами на одиницю переробленої продукції ніж прототип Суть корисної моделі пояснюється ілюстративним матеріалом, де на Фіг 1 зображено продольний, а на Фіг 2 поперечний перерізи сушильного конвеєра Сушильний конвеєр містить герметичний корпус 1, де розміщено приводний 2 і натяжний 3 барабани, які послідовно обгинаються безконечною перфорованою стрічкою 4 На ділянках між барабанами 2 і 3 встановлено плоский настил 5 з рівномірно розподіленими по площі круглими отворами 6 Для перевантаження матеріалу з верхньої гілки на нижню конвеєр оснащено скребковим скидачем 7 Джерелом гарячого повітря є повітрозбі ю ю О) 11155 що підтримує завантажену матеріалом стрічку 4 Аналогічний процес має місце на верхній ГІЛЦІ конвеєра, після чого відпрацьоване повітря, пройшовши через рекуператор 11, відводиться до атмосфери Матеріал, що підлягає сушінню, завантажується на стрічку через бункер 12, а розвантажується за допомогою затвора 13 Перевантаження матеріалу з верхньої гілки конвеєра на нижню здійснюється скребковим скидачем 7 Виконання сушильного конвеєра за пропонованим рішенням дозволить - підвищити продуктивність, - зменшити енерговитрати на одиницю переробленої продукції рник 8, сполучений з компресором 9 і нагрівачем 10, до якого повітря надходить через рекуператор 11 Герметичність корпусу 1 забезпечують бункер 12 і затвор 13 Робота сушильного конвеєра полягає в наступному Повітря, пройшовши через рекуператор 11 і нагрівач 10, компресором 9 подається до повітрозбірника 8, звідки витікає крізь отвори 6 в настилі 5 і, після взаємодії з опорною поверхнею стрічки 4, виходить через периферійний отвір, утворений торцем стрічки 4 і корпусом 1 У просторі між безконечною перфорованою стрічкою 4 і настилом 5 виникає область підвищеного тиску - повітряна подушка, яка разом з динамічною дією потоків відпрацьованого повітря створює піднімальну силу, 2 7 6 і І І ї І ! І І гаряче повітря Фіг. 1 І І І 11155 холодне повітря 1 відпрацьоване —з повітря г—* 4- о Фіг. 2 Комп'ютерна верстка Д Дорошенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
