Фрикційна передача

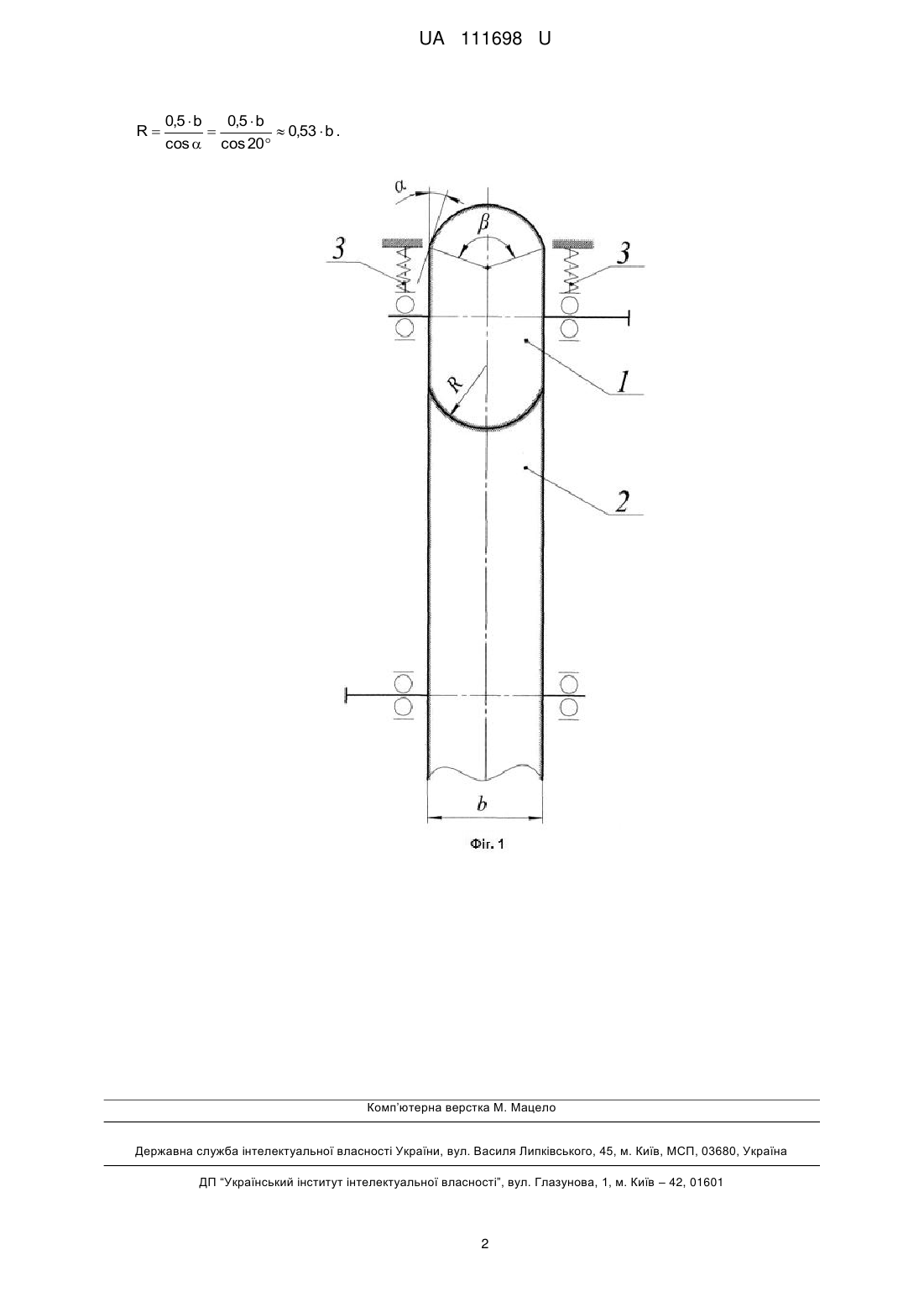

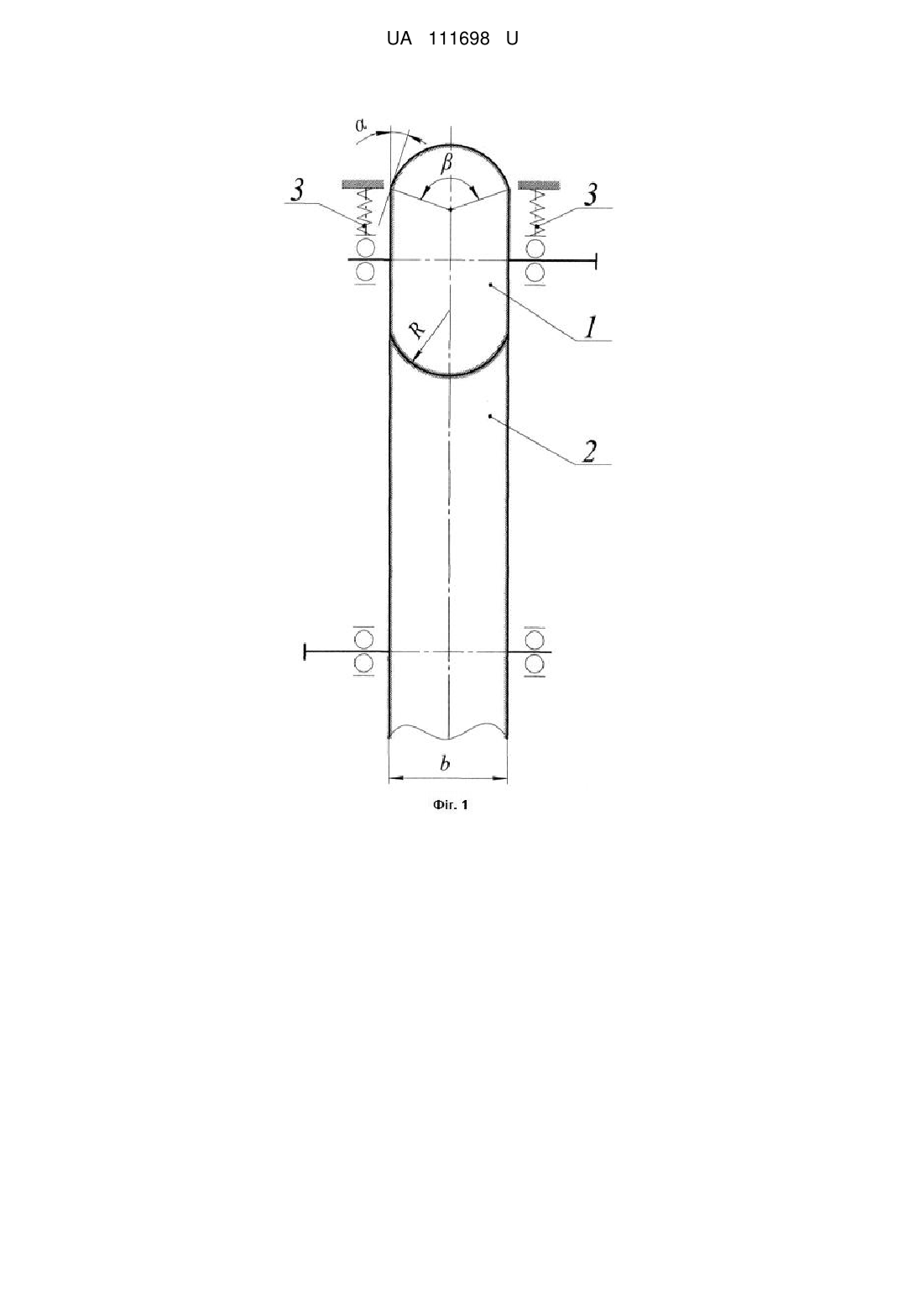

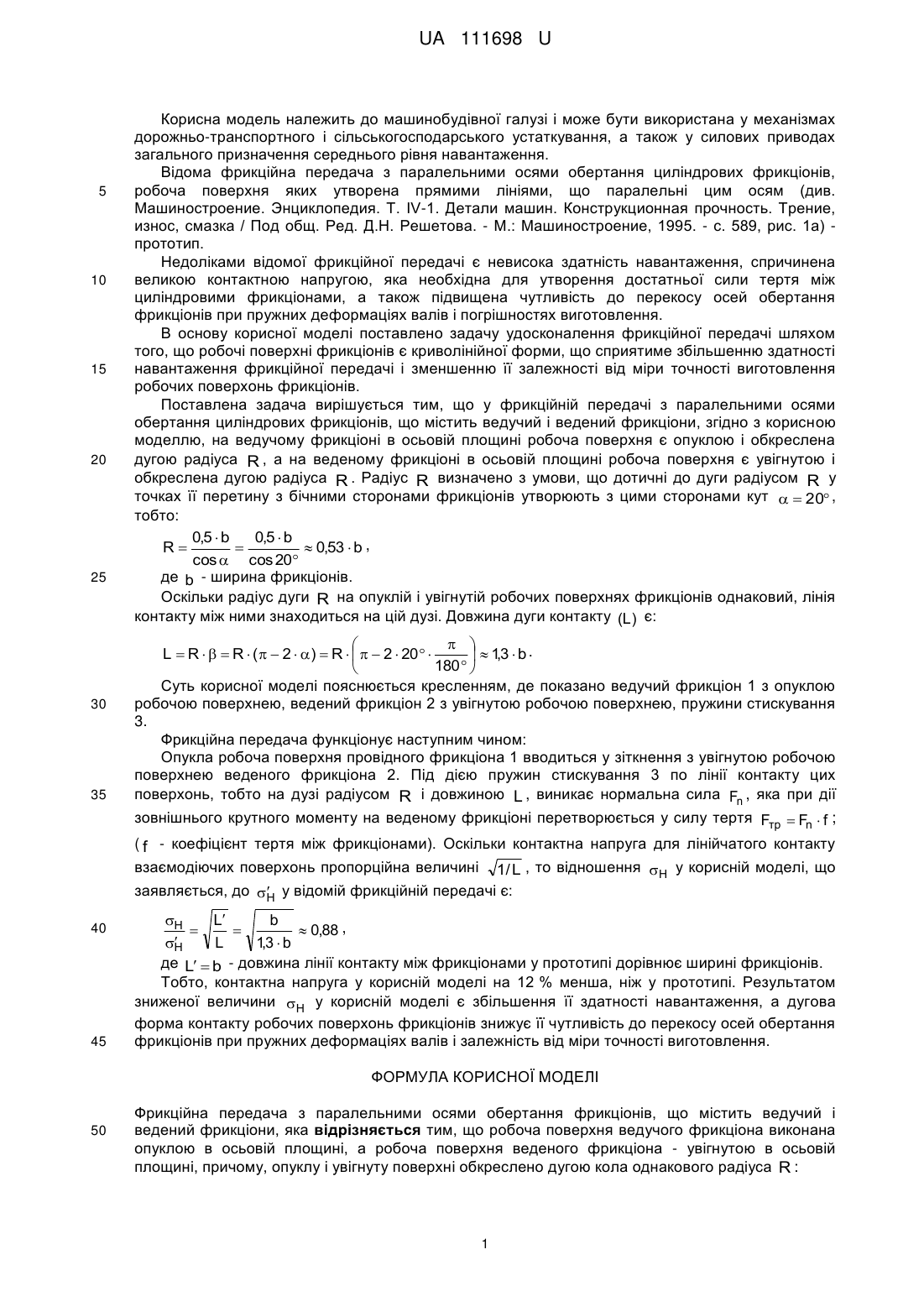

Реферат: Фрикційна передача з паралельними осями обертання фрикціонів містить ведучий і ведений фрикціони. Робоча поверхня ведучого фрикціона є опуклою в осьовій площині, а робоча поверхня веденого фрикціона - увігнутою в осьовій площині, причому, опуклу і увігнуту поверхні обкреслено дугою кола однакового радіуса R : 0,5  b 0,5  b R   0,53  b . cos  cos 20 UA 111698 U (12) UA 111698 U UA 111698 U 5 10 15 20 25 30 35 Корисна модель належить до машинобудівної галузі і може бути використана у механізмах дорожньо-транспортного і сільськогосподарського устаткування, а також у силових приводах загального призначення середнього рівня навантаження. Відома фрикційна передача з паралельними осями обертання циліндрових фрикціонів, робоча поверхня яких утворена прямими лініями, що паралельні цим осям (див. Машиностроение. Энциклопедия. Т. IV-1. Детали машин. Конструкционная прочность. Трение, износ, смазка / Под общ. Ред. Д.Н. Решетова. - М.: Машиностроение, 1995. - с. 589, рис. 1а) прототип. Недоліками відомої фрикційної передачі є невисока здатність навантаження, спричинена великою контактною напругою, яка необхідна для утворення достатньої сили тертя між циліндровими фрикціонами, а також підвищена чутливість до перекосу осей обертання фрикціонів при пружних деформаціях валів і погрішностях виготовлення. В основу корисної моделі поставлено задачу удосконалення фрикційної передачі шляхом того, що робочі поверхні фрикціонів є криволінійної форми, що сприятиме збільшенню здатності навантаження фрикційної передачі і зменшенню її залежності від міри точності виготовлення робочих поверхонь фрикціонів. Поставлена задача вирішується тим, що у фрикційній передачі з паралельними осями обертання циліндрових фрикціонів, що містить ведучий і ведений фрикціони, згідно з корисною моделлю, на ведучому фрикціоні в осьовій площині робоча поверхня є опуклою і обкреслена дугою радіуса R , а на веденому фрикціоні в осьовій площині робоча поверхня є увігнутою і обкреслена дугою радіуса R . Радіус R визначено з умови, що дотичні до дуги радіусом R у точках її перетину з бічними сторонами фрикціонів утворюють з цими сторонами кут   20 , тобто: 0,5  b 0,5  b R   0,53  b , cos  cos 20 де b - ширина фрикціонів. Оскільки радіус дуги R на опуклій і увігнутій робочих поверхнях фрикціонів однаковий, лінія контакту між ними знаходиться на цій дузі. Довжина дуги контакту (L) є:    L  R    R  (   2  )  R     2  20  ,   13  b . 180    Суть корисної моделі пояснюється кресленням, де показано ведучий фрикціон 1 з опуклою робочою поверхнею, ведений фрикціон 2 з увігнутою робочою поверхнею, пружини стискування 3. Фрикційна передача функціонує наступним чином: Опукла робоча поверхня провідного фрикціона 1 вводиться у зіткнення з увігнутою робочою поверхнею веденого фрикціона 2. Під дією пружин стискування 3 по лінії контакту цих поверхонь, тобто на дузі радіусом R і довжиною L , виникає нормальна сила Fn , яка при дії зовнішнього крутного моменту на веденому фрикціоні перетворюється у силу тертя Fтр  Fn  f ; ( f - коефіцієнт тертя між фрикціонами). Оскільки контактна напруга для лінійчатого контакту взаємодіючих поверхонь пропорційна величині 1/ L , то відношення H у корисній моделі, що 40 45 заявляється, до  у відомій фрикційній передачі є: H  H L b    0,88 ,  L 13  b , H де L  b - довжина лінії контакту між фрикціонами у прототипі дорівнює ширині фрикціонів. Тобто, контактна напруга у корисній моделі на 12 % менша, ніж у прототипі. Результатом зниженої величини H у корисній моделі є збільшення її здатності навантаження, а дугова форма контакту робочих поверхонь фрикціонів знижує її чутливість до перекосу осей обертання фрикціонів при пружних деформаціях валів і залежність від міри точності виготовлення. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Фрикційна передача з паралельними осями обертання фрикціонів, що містить ведучий і ведений фрикціони, яка відрізняється тим, що робоча поверхня ведучого фрикціона виконана опуклою в осьовій площині, а робоча поверхня веденого фрикціона - увігнутою в осьовій площині, причому, опуклу і увігнуту поверхні обкреслено дугою кола однакового радіуса R : 1 UA 111698 U R 0,5  b 0,5  b   0,53  b . cos  cos 20 Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
