Формула / Реферат

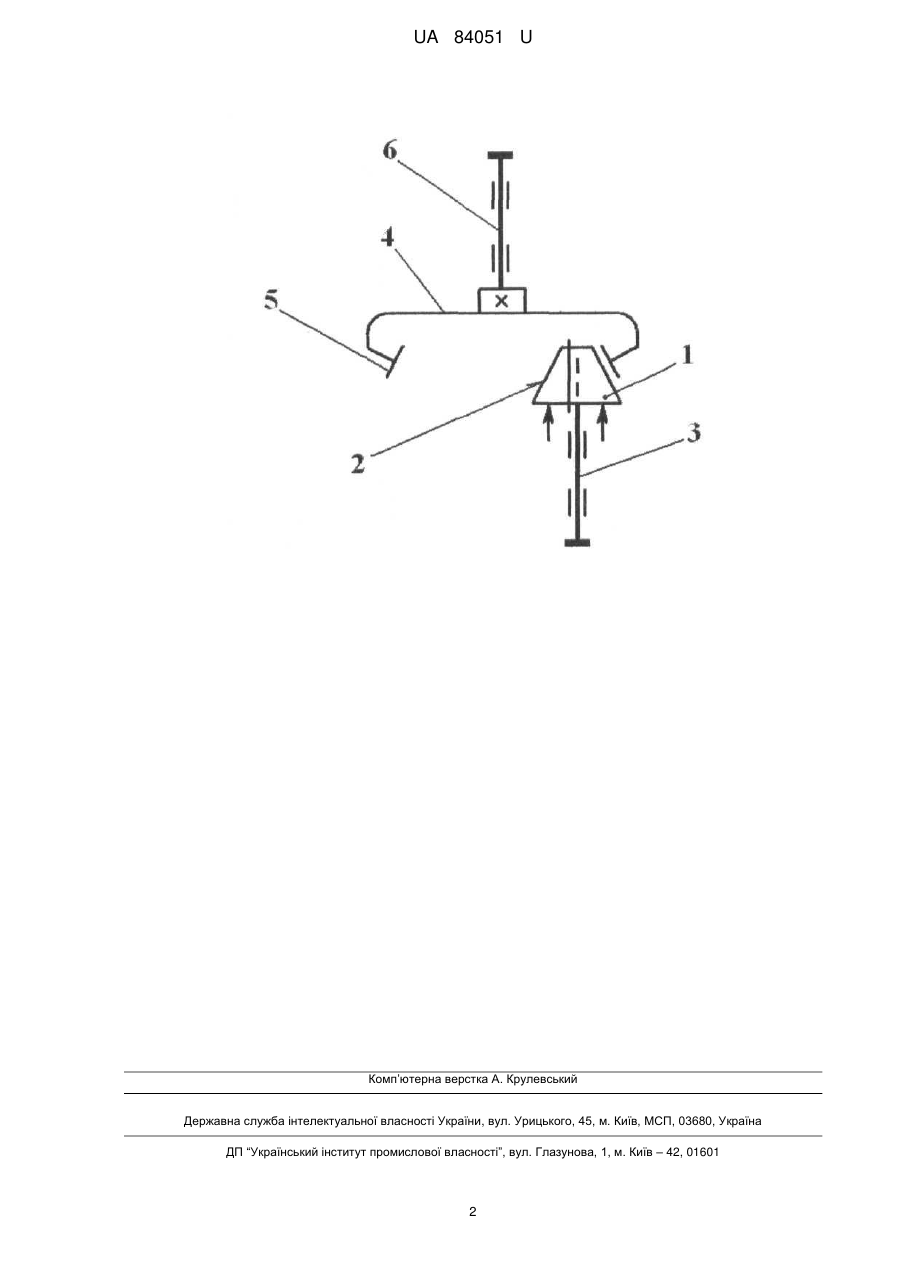

Фрикційна передача, що містить ведучий і ведений котки з конічними робочими поверхнями, встановлюють відповідно на ведучому та веденому валах, розташованих паралельно, причому ведучий коток встановлено з можливістю осьового переміщення вздовж ведучого вала, а ведений коток жорстко закріплюють на веденому валу, яка відрізняється тим, що конічна робоча поверхня веденого котка розташована всередині нього, а ведучий коток розташований всередині веденого котка.

Текст

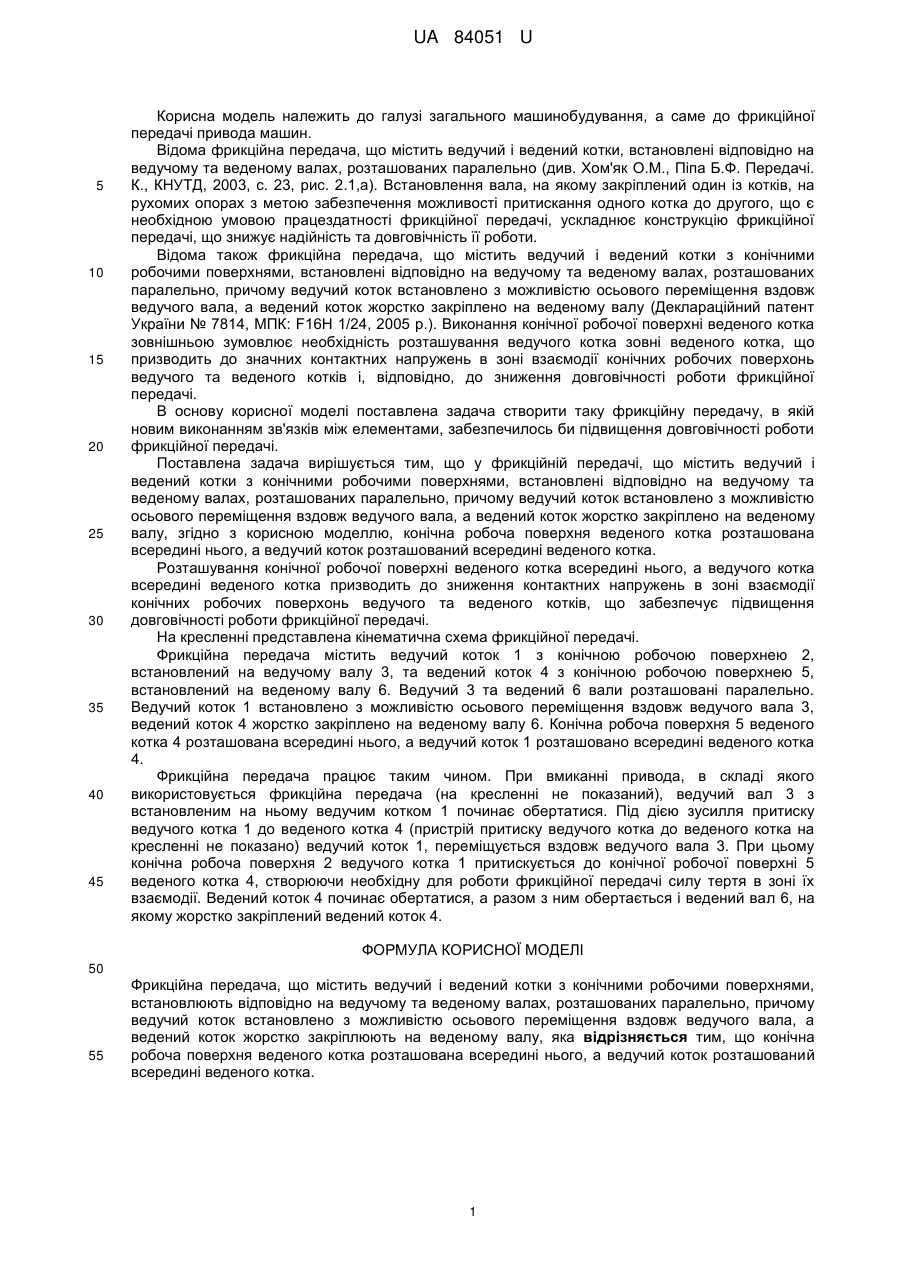

Реферат: UA 84051 U UA 84051 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі загального машинобудування, а саме до фрикційної передачі привода машин. Відома фрикційна передача, що містить ведучий і ведений котки, встановлені відповідно на ведучому та веденому валах, розташованих паралельно (див. Хом'як О.М., Піпа Б.Ф. Передачі. К., КНУТД, 2003, с. 23, рис. 2.1,а). Встановлення вала, на якому закріплений один із котків, на рухомих опорах з метою забезпечення можливості притискання одного котка до другого, що є необхідною умовою працездатності фрикційної передачі, ускладнює конструкцію фрикційної передачі, що знижує надійність та довговічність її роботи. Відома також фрикційна передача, що містить ведучий і ведений котки з конічними робочими поверхнями, встановлені відповідно на ведучому та веденому валах, розташованих паралельно, причому ведучий коток встановлено з можливістю осьового переміщення вздовж ведучого вала, а ведений коток жорстко закріплено на веденому валу (Деклараційний патент України № 7814, МПК: F16H 1/24, 2005 p.). Виконання конічної робочої поверхні веденого котка зовнішньою зумовлює необхідність розташування ведучого котка зовні веденого котка, що призводить до значних контактних напружень в зоні взаємодії конічних робочих поверхонь ведучого та веденого котків і, відповідно, до зниження довговічності роботи фрикційної передачі. В основу корисної моделі поставлена задача створити таку фрикційну передачу, в якій новим виконанням зв'язків між елементами, забезпечилось би підвищення довговічності роботи фрикційної передачі. Поставлена задача вирішується тим, що у фрикційній передачі, що містить ведучий і ведений котки з конічними робочими поверхнями, встановлені відповідно на ведучому та веденому валах, розташованих паралельно, причому ведучий коток встановлено з можливістю осьового переміщення вздовж ведучого вала, а ведений коток жорстко закріплено на веденому валу, згідно з корисною моделлю, конічна робоча поверхня веденого котка розташована всередині нього, а ведучий коток розташований всередині веденого котка. Розташування конічної робочої поверхні веденого котка всередині нього, а ведучого котка всередині веденого котка призводить до зниження контактних напружень в зоні взаємодії конічних робочих поверхонь ведучого та веденого котків, що забезпечує підвищення довговічності роботи фрикційної передачі. На кресленні представлена кінематична схема фрикційної передачі. Фрикційна передача містить ведучий коток 1 з конічною робочою поверхнею 2, встановлений на ведучому валу 3, та ведений коток 4 з конічною робочою поверхнею 5, встановлений на веденому валу 6. Ведучий 3 та ведений 6 вали розташовані паралельно. Ведучий коток 1 встановлено з можливістю осьового переміщення вздовж ведучого вала 3, ведений коток 4 жорстко закріплено на веденому валу 6. Конічна робоча поверхня 5 веденого котка 4 розташована всередині нього, а ведучий коток 1 розташовано всередині веденого котка 4. Фрикційна передача працює таким чином. При вмиканні привода, в складі якого використовується фрикційна передача (на кресленні не показаний), ведучий вал 3 з встановленим на ньому ведучим котком 1 починає обертатися. Під дією зусилля притиску ведучого котка 1 до веденого котка 4 (пристрій притиску ведучого котка до веденого котка на кресленні не показано) ведучий коток 1, переміщується вздовж ведучого вала 3. При цьому конічна робоча поверхня 2 ведучого котка 1 притискується до конічної робочої поверхні 5 веденого котка 4, створюючи необхідну для роботи фрикційної передачі силу тертя в зоні їх взаємодії. Ведений коток 4 починає обертатися, а разом з ним обертається і ведений вал 6, на якому жорстко закріплений ведений коток 4. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Фрикційна передача, що містить ведучий і ведений котки з конічними робочими поверхнями, встановлюють відповідно на ведучому та веденому валах, розташованих паралельно, причому ведучий коток встановлено з можливістю осьового переміщення вздовж ведучого вала, а ведений коток жорстко закріплюють на веденому валу, яка відрізняється тим, що конічна робоча поверхня веденого котка розташована всередині нього, а ведучий коток розташований всередині веденого котка. 1 UA 84051 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2

Дивитися

Додаткова інформація

Автори англійською

Pipa Borys Fedorovych, Konkov Heorhii Ihorovych, Marchenko Anatolii Ivanovych

Автори російською

Пипа Борис Федорович, Коньков Георгий Игоревич, Марченко Анатолий Иванович

МПК / Мітки

МПК: F16H 1/00

Мітки: фрикційна, передача
