Кріпильний пристрій

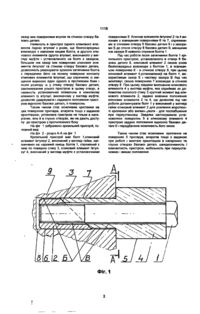

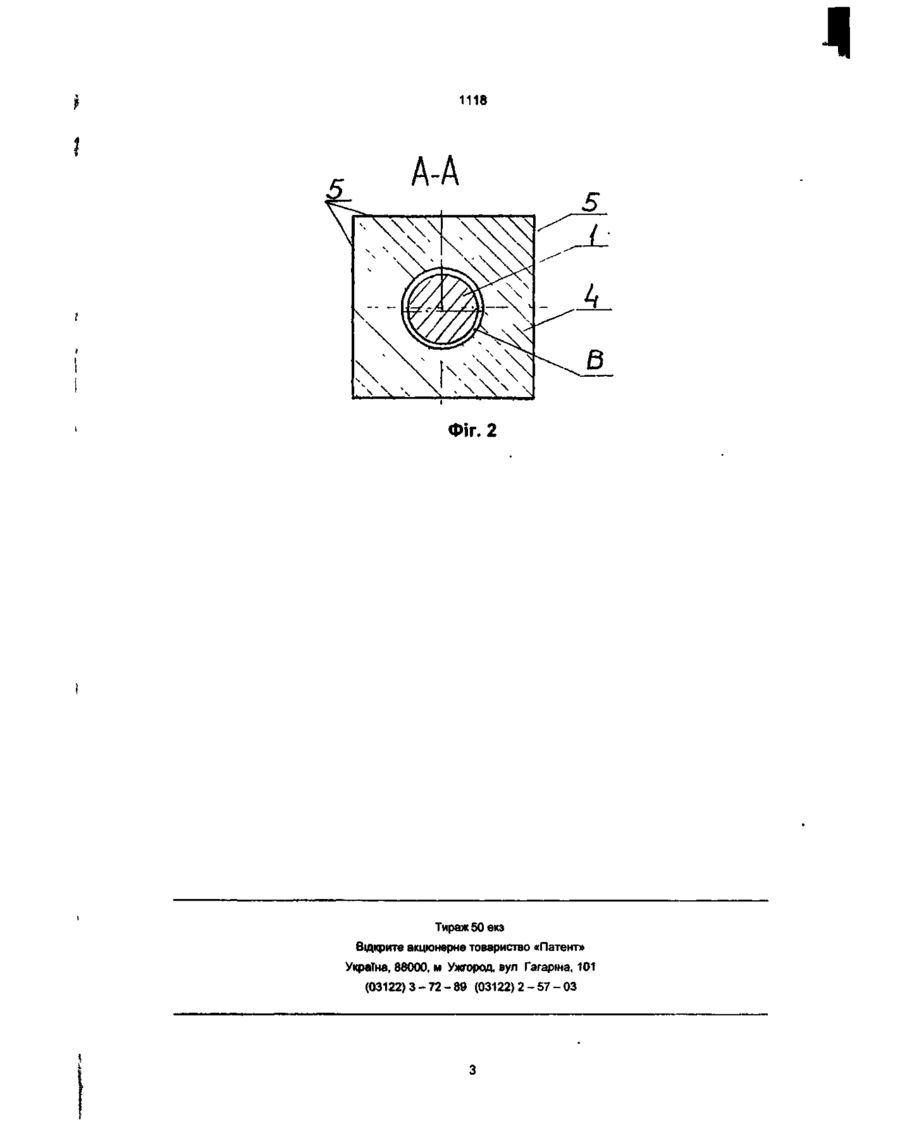

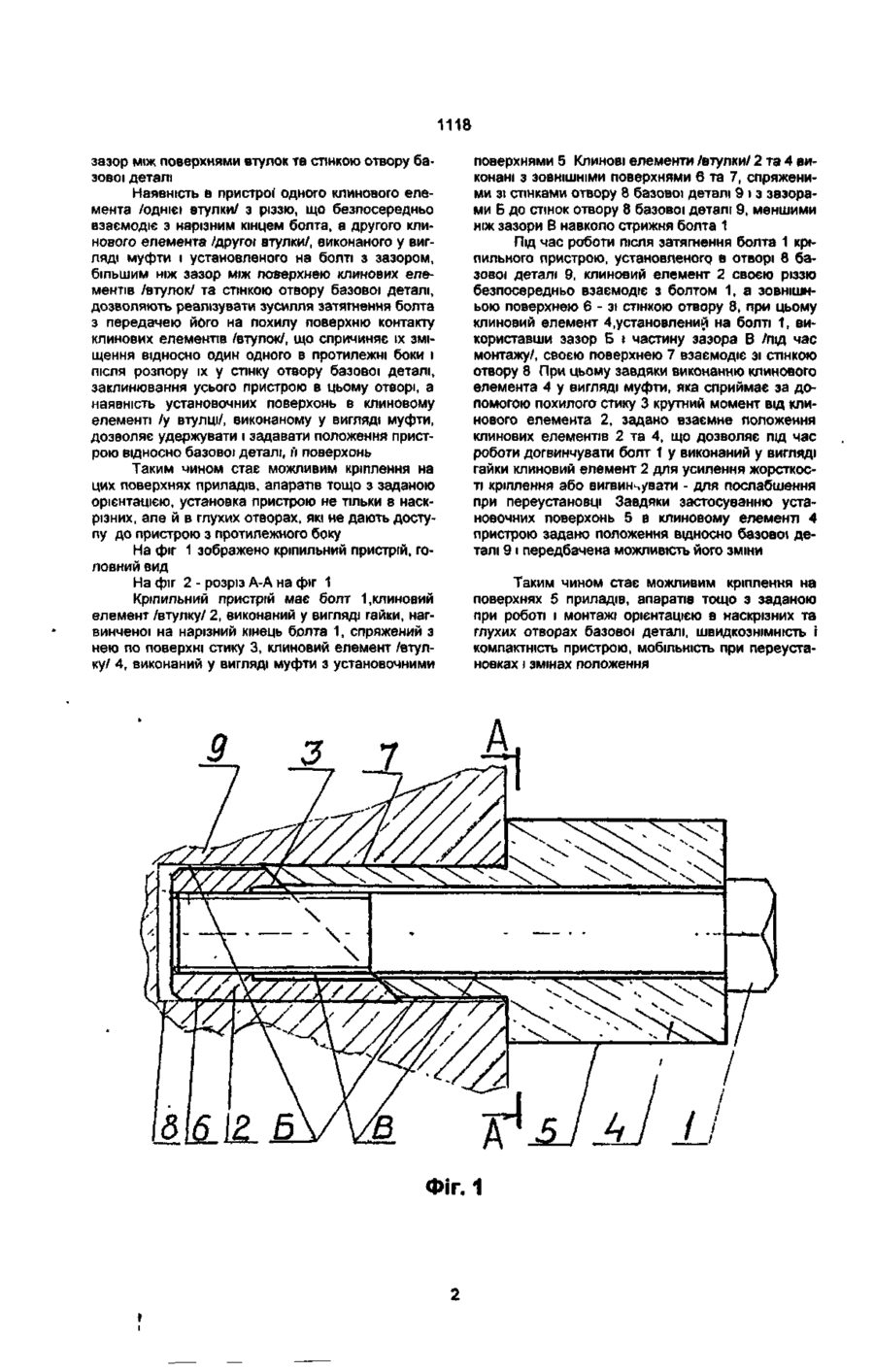

Кріпильний пристрій, який має болт, два клинові елементи для установки їх в отворі базової деталі, виконані у вигляді втулок зі скосом з одного боку і зазором між поверхнею стрижня болта та стінками отворів втулок, який відрізняється тим, що одна з втулок .виконана у вигляді гайки, нагвинченої на нарізному кінці болта, а друга - у вигляді муфти з установочними поверхнями, надітої на стрижень болта з зазором, більшим ніж зазор між поверхнями втулок та стінкою отвору базової деталі. Корисна модель стосується машинобудування і може бути використана в інших галузях, де потрібне кріплення приладів, апаратів тощо на поверхнях базових деталей, які мають глухі або наскрізні отвори. Є кріпильний пристрій, який має болт з гайкою і змонтований на болті між його головкою та гайкою розтискний вузол для установки в отвір базової деталі, виконаний з двома втулками з похилими бічними поверхнями, причому остання однієї втулки обернена до аналогічної поверхні другої, і обоймою з радіальними отворами і нерухомо установленими в останніх пальцями зі скругленими кінцями, причому похилі поверхні втулок виконані конічними, а пальці установлені з контактом одним із своїх кінців з конічними поверхнями втулок і з можливістю контакту другими кінцями зі стінкою отвору базової деталі /див. патент України № 2116, кл. 5F 16 В 13/00, опубл. 26.12.94 р. в офіц. бюл. "Промислова власність", № 5, 1994р./. Але при застосуванні кріпильного пристрою використовується велика кількість різноманітних деталей, крім того, потрібен доступ інструмента до обох його кінців, що не дає можливості використовувати пристрій для кріплення в глибоких отворах і в місцях, де нема доступу до головки болта або гайки для їх утримування. За прототип прийнято кріпильний пристрій, що включає два клинові елементи, виконані у вигляді втулок, болт з гайкою, стрижень якого розміщений в отворі кожного елемента з кільцевим зазором між отвором кожної втулки зі стрижнем болта /див.патент України N812408A кл. 5 F 16В 13/00, опубл. 28 02.97р. в офіц. бюл."Промислова власність" №1, 1997р./. Однак, при використанні кріпильного пристрою, де на нарізному кінці болта нагвинчено гайку як підтискний елемент для стиску клинових елементів /втулок/ з метою розпору їх у стінку отвору базової деталі і фіксації' пристрою, використовується чотири деталі, дві з яких потребують доступу для затягнення та утримання ключем, що не' дозволяє використовувати пристрій для закріплення в глухих отворах, крім того, наявність гайки ускладнює конструкцію, збільшує металомісткість, трудомісткість і пов'язані з цим інші виробничі витрати. В основу корисної моделі поставлено задачу: в кріпильному пристрої, шляхом виконання однієї його втулки у вигляді гайки, нагвинченої на нарізний кінець болта, а другої - у вигляді муфти з установочними поверхнями, забезпечити зменшення кількості деталей пристрою, можливість використання його для кріплення в глухому отворі базової деталі і надійного утримання пристрою в заданому положенні. Поставлена задача вирішується таким чином. В кріпильному пристрої, що включає болт, два клинові елементи для установки їх в отворі базової деталі, виконані у вигляді втулок зі скосом з одного боку і зазором між поверхнею стрижня болта та стінками отворів втулок, згідно з корисною моделлю одна з втулок виконана у вигляді гайки, нагвинченої на нарізний кінець болта, а друга - у вигляді муфти з установочними поверхнями, надітої на стрижень болта з зазором, більшим ніж 00 о> 1118 зазор між поверхнями втулок та стінкою отвору базової деталі Наявність в пристрої одного клинового елемента /однієї втулки/ з різзю, що безпосередньо взаємодіє з нарізним кінцем болта, а другого клинового елемента /другої втулки/, виконаного у вигляді муфти і установленого на болті з зазором, більшим ніж зазор між поверхнею клинових елементів /втулок/ та стінкою отвору базової деталі, дозволяють реалізувати зусилля затягнення болта з передачею його на похилу поверхню контакту клинових елементів /втулок/, що спричиняє їх зміщення відносно один одного в протилежні боки і після розпору їх у стінку отвору базової деталі, заклинювання усього пристрою в цьому отворі, а наявність установочних поверхонь в клиновому елементі /у втулці/, виконаному у вигляді муфти, дозволяє удержувати і задавати положення пристрою відносно базової деталі, її поверхонь Таким чином стає можливим кріплення на цих поверхнях приладів, апаратів тощо з заданою орієнтацією, установка пристрою не тільки в наскрізних, але й в глухих отворах, які не дають доступу до пристрою з протилежного боку На фіг 1 зображено кріпильний пристрій, головний вид На фіг 2 - розріз А-А на фіг 1 Кріпильний пристрій має болт 1,клиновий елемент /втулку/ 2, виконаний у вигляді гайки, нагвинченої на нарізний кінець болта 1, спряжений з нею по поверхні стику 3, клиновий елемент /втулку/ 4, виконаний у вигляді муфти з установочними поверхнями 5 Клинові елементи /втулки/ 2 та 4 виконані з ЗОВНІШНІМИ поверхнями 6 та 7, спряженими зі стінками отвору 8 базової деталі 9 і з зазорами Б до стінок отвору 8 базової деталі 9, меншими ніж зазори В навколо стрижня болта 1 Під час роботи після затягнення болта 1 кріпильного пристрою, установленого в отворі 8 базової деталі 9, клиновий елемент 2 своєю різзю безпосередньо взаємодіє з болтом 1, а зовнішньою поверхнею б - з і стінкою отвору 8, при цьому клиновий елемент 4,установлений на болті 1, використавши зазор Б і частину зазора В /під час монтажу/, своєю поверхнею 7 взаємодіє зі стінкою отвору 8 При цьому завдяки виконанню клинового елемента 4 у вигляді муфти, яка сприймає за допомогою похилого стику 3 крутний момент від клинового елемента 2, задано взаємне положення клинових елементів 2 та 4, що дозволяє під час роботи догвинчувати болт 1 у виконаний у вигляді гайки клиновий елемент 2 для усиления жорсткості кріплення або вигвинчувати - для послабшення при переустановці Завдяки застосуванню установочних поверхонь 5 в клиновому елементі 4 пристрою задано положення відносно базової деталі 9 і передбачена можливість його зміни Таким чином стає можливим кріплення на поверхнях 5 приладів, апаратів тощо з заданою при роботі і монтажі орієнтацією в наскрізних та глухих отворах базової деталі, ШВИДКОЗНІМНІСТЬ і компактність пристрою, мобільність при переустановках і змінах положення 9 Фіг. 1 1118 Фіг. 2 Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122)3-72-89 (03122)2-57-03
