Пристрій для зрізування гички та очищення головок коренеплодів цукрових буряків

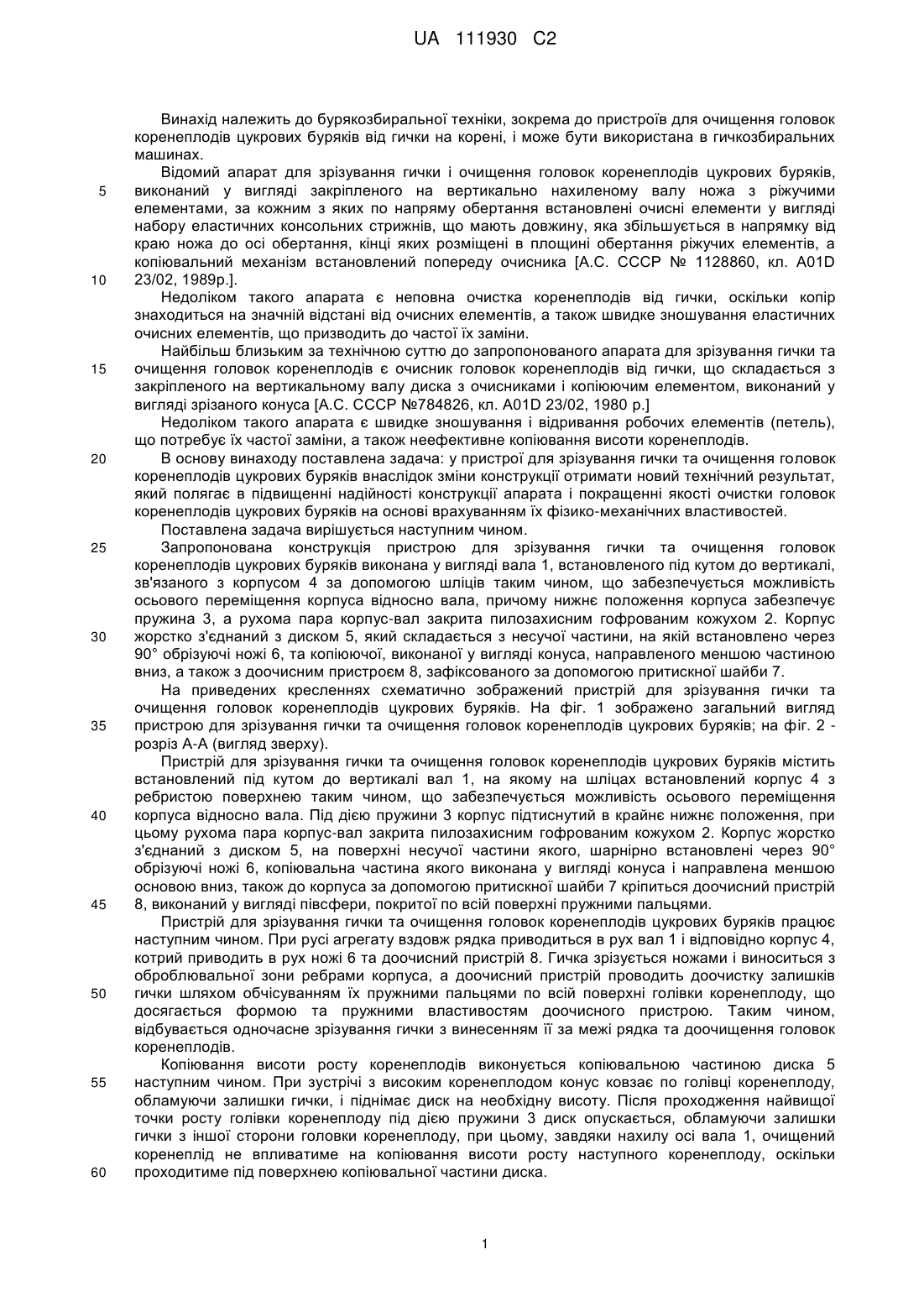

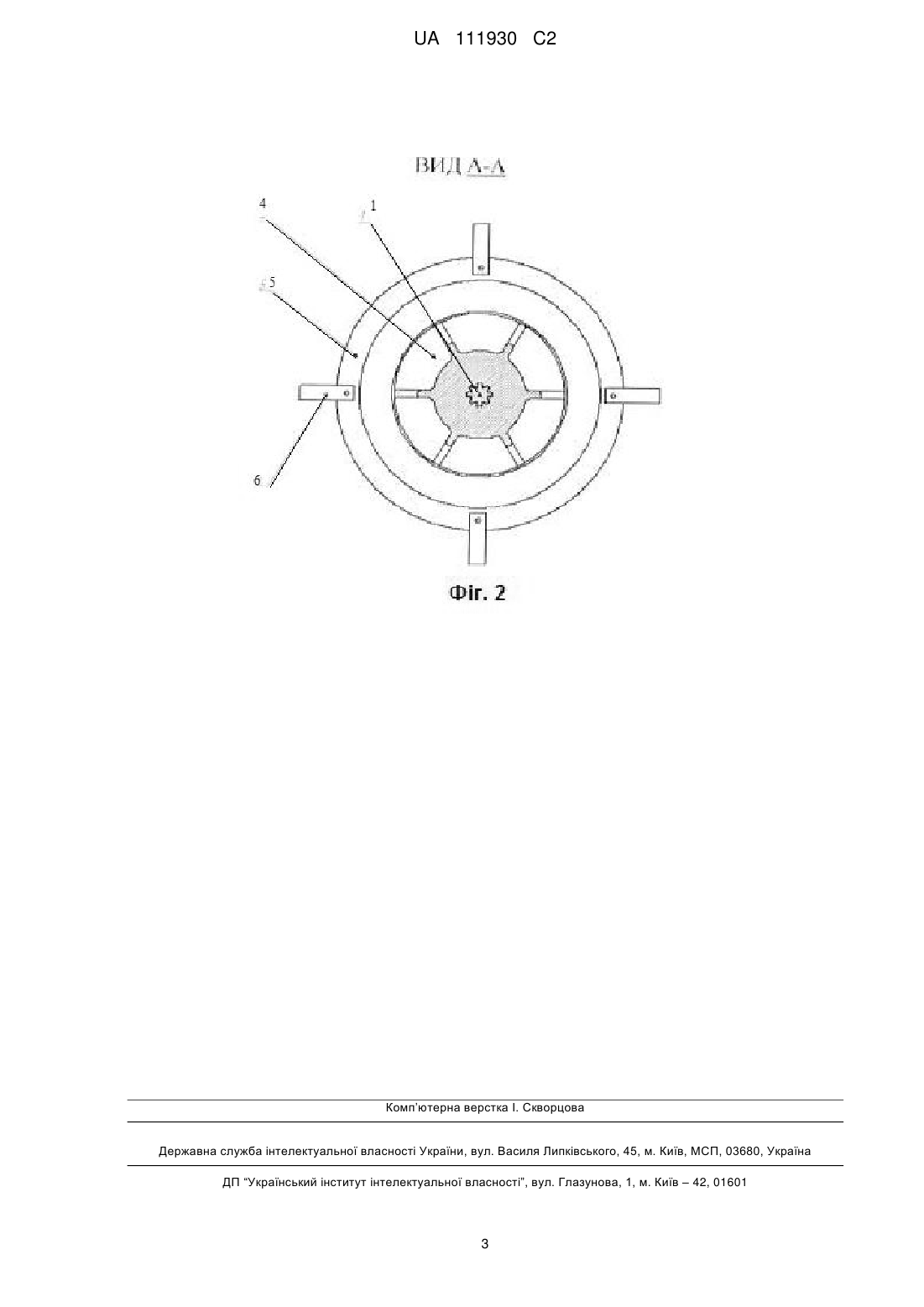

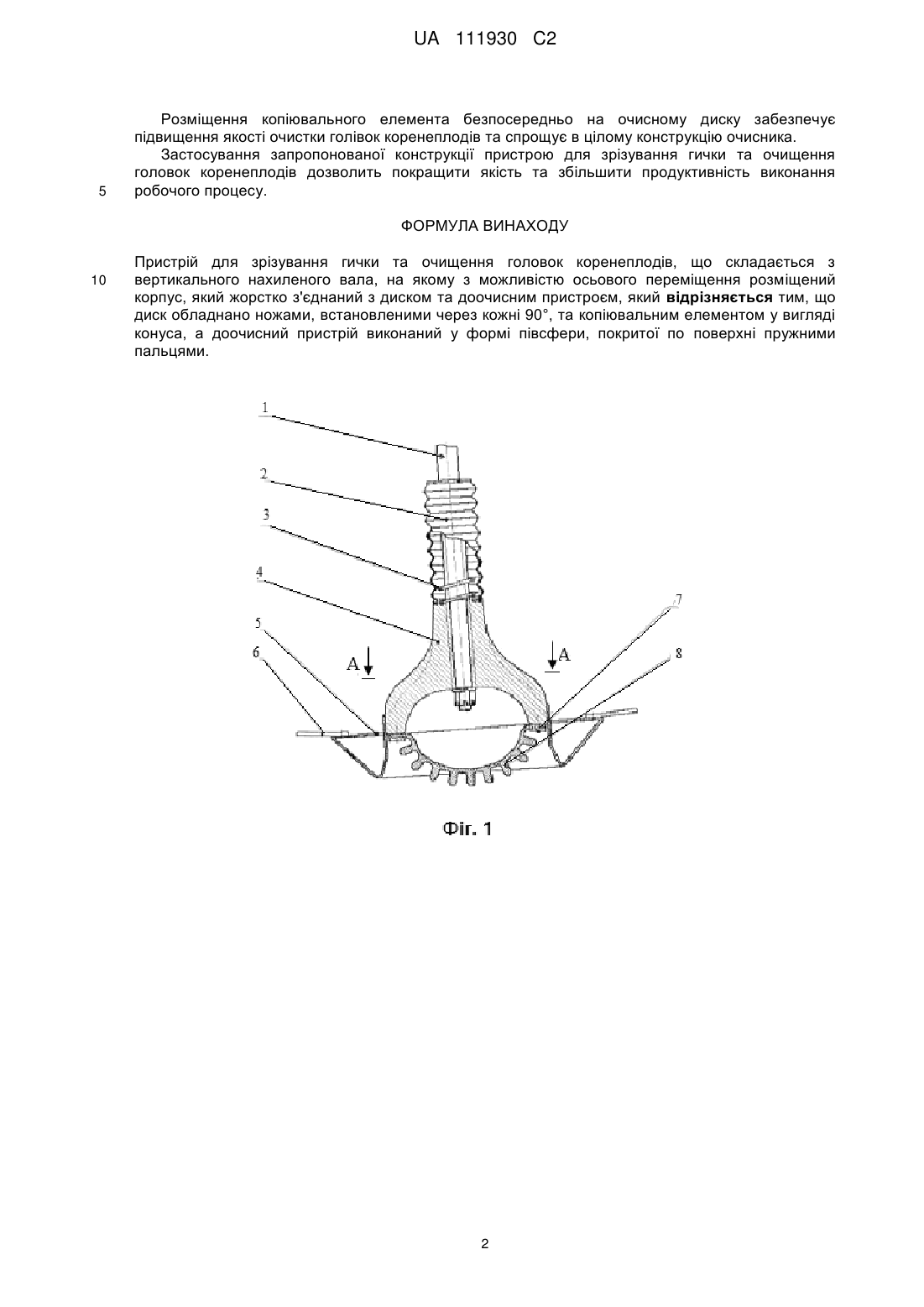

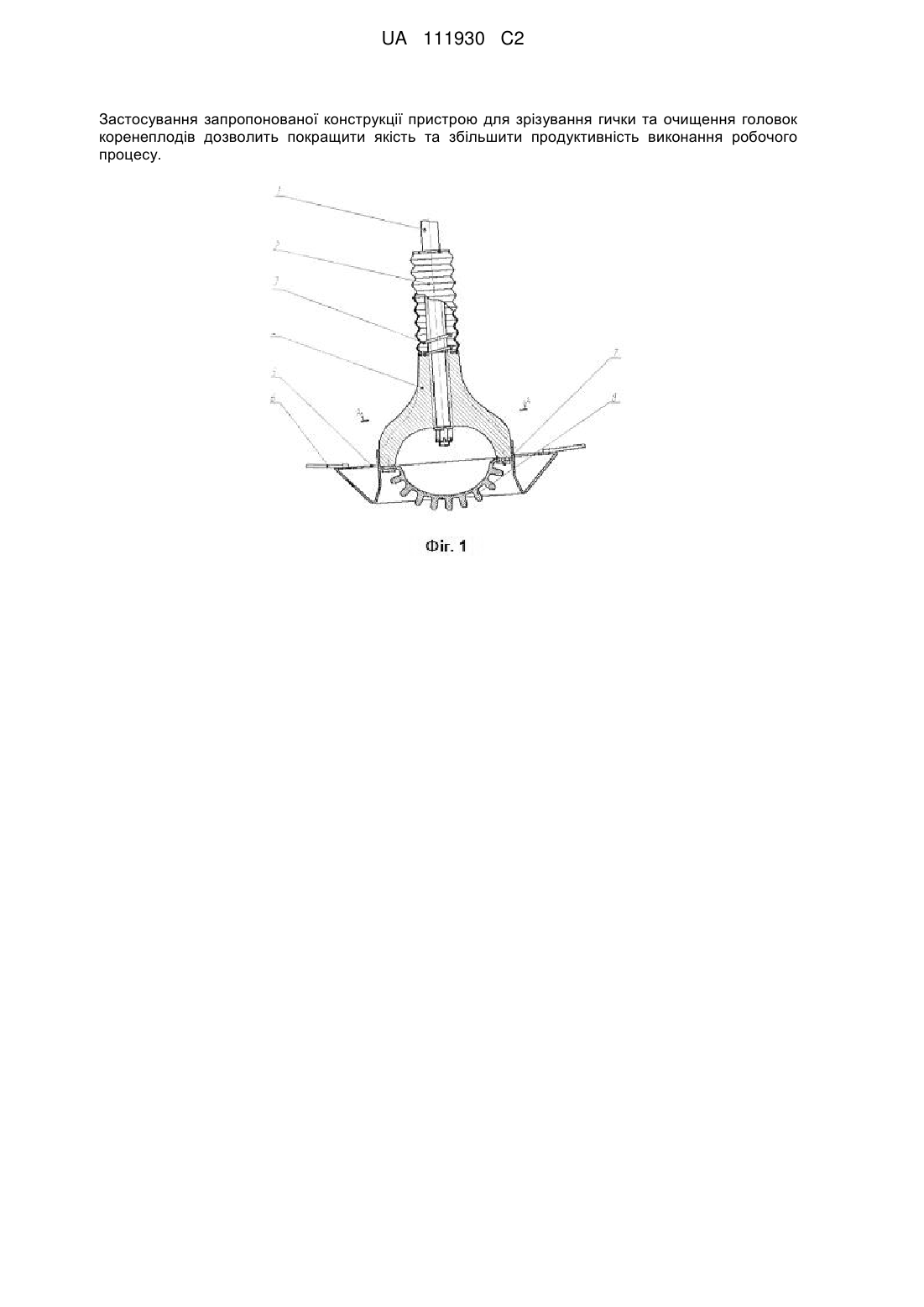

Реферат: Винахід належить до бурякозбиральної техніки, зокрема до пристроїв для очищення головок коренеплодів цукрових буряків від гички на корені, і може бути використана в гичкозбиральних машинах. Пристрій для зрізування гички та очищення головок коренеплодів цукрових буряків, що складається з вертикального нахиленого вала, на якому з можливістю осьового переміщення розміщений корпус, який жорстко з'єднаний з диском, котрий обладнано ножами, встановленими через кожні 90º, та копіювальним елементом у вигляді конуса, а також пружного доочисного пристрою сферичної форми. UA 111930 C2 (12) UA 111930 C2 Застосування запропонованої конструкції пристрою для зрізування гички та очищення головок коренеплодів дозволить покращити якість та збільшити продуктивність виконання робочого процесу. UA 111930 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до бурякозбиральної техніки, зокрема до пристроїв для очищення головок коренеплодів цукрових буряків від гички на корені, і може бути використана в гичкозбиральних машинах. Відомий апарат для зрізування гички і очищення головок коренеплодів цукрових буряків, виконаний у вигляді закріпленого на вертикально нахиленому валу ножа з ріжучими елементами, за кожним з яких по напряму обертання встановлені очисні елементи у вигляді набору еластичних консольних стрижнів, що мають довжину, яка збільшується в напрямку від краю ножа до осі обертання, кінці яких розміщені в площині обертання ріжучих елементів, а копіювальний механізм встановлений попереду очисника [А.С. СССР № 1128860, кл. А01D 23/02, 1989р.]. Недоліком такого апарата є неповна очистка коренеплодів від гички, оскільки копір знаходиться на значній відстані від очисних елементів, а також швидке зношування еластичних очисних елементів, що призводить до частої їх заміни. Найбільш близьким за технічною суттю до запропонованого апарата для зрізування гички та очищення головок коренеплодів є очисник головок коренеплодів від гички, що складається з закріпленого на вертикальному валу диска з очисниками і копіюючим елементом, виконаний у вигляді зрізаного конуса [А.С. СССР №784826, кл. A01D 23/02, 1980 р.] Недоліком такого апарата є швидке зношування і відривання робочих елементів (петель), що потребує їх частої заміни, а також неефективне копіювання висоти коренеплодів. В основу винаходу поставлена задача: у пристрої для зрізування гички та очищення головок коренеплодів цукрових буряків внаслідок зміни конструкції отримати новий технічний результат, який полягає в підвищенні надійності конструкції апарата і покращенні якості очистки головок коренеплодів цукрових буряків на основі врахуванням їх фізико-механічних властивостей. Поставлена задача вирішується наступним чином. Запропонована конструкція пристрою для зрізування гички та очищення головок коренеплодів цукрових буряків виконана у вигляді вала 1, встановленого під кутом до вертикалі, зв'язаного з корпусом 4 за допомогою шліців таким чином, що забезпечується можливість осьового переміщення корпуса відносно вала, причому нижнє положення корпуса забезпечує пружина 3, а рухома пара корпус-вал закрита пилозахисним гофрованим кожухом 2. Корпус жорстко з'єднаний з диском 5, який складається з несучої частини, на якій встановлено через 90° обрізуючі ножі 6, та копіюючої, виконаної у вигляді конуса, направленого меншою частиною вниз, а також з доочисним пристроєм 8, зафіксованого за допомогою притискної шайби 7. На приведених кресленнях схематично зображений пристрій для зрізування гички та очищення головок коренеплодів цукрових буряків. На фіг. 1 зображено загальний вигляд пристрою для зрізування гички та очищення головок коренеплодів цукрових буряків; на фіг. 2 розріз А-А (вигляд зверху). Пристрій для зрізування гички та очищення головок коренеплодів цукрових буряків містить встановлений під кутом до вертикалі вал 1, на якому на шліцах встановлений корпус 4 з ребристою поверхнею таким чином, що забезпечується можливість осьового переміщення корпуса відносно вала. Під дією пружини 3 корпус підтиснутий в крайнє нижнє положення, при цьому рухома пара корпус-вал закрита пилозахисним гофрованим кожухом 2. Корпус жорстко з'єднаний з диском 5, на поверхні несучої частини якого, шарнірно встановлені через 90° обрізуючі ножі 6, копіювальна частина якого виконана у вигляді конуса і направлена меншою основою вниз, також до корпуса за допомогою притискної шайби 7 кріпиться доочисний пристрій 8, виконаний у вигляді півсфери, покритої по всій поверхні пружними пальцями. Пристрій для зрізування гички та очищення головок коренеплодів цукрових буряків працює наступним чином. При русі агрегату вздовж рядка приводиться в рух вал 1 і відповідно корпус 4, котрий приводить в рух ножі 6 та доочисний пристрій 8. Гичка зрізується ножами і виноситься з оброблювальної зони ребрами корпуса, а доочисний пристрій проводить доочистку залишків гички шляхом обчісуванням їх пружними пальцями по всій поверхні голівки коренеплоду, що досягається формою та пружними властивостям доочисного пристрою. Таким чином, відбувається одночасне зрізування гички з винесенням її за межі рядка та доочищення головок коренеплодів. Копіювання висоти росту коренеплодів виконується копіювальною частиною диска 5 наступним чином. При зустрічі з високим коренеплодом конус ковзає по голівці коренеплоду, обламуючи залишки гички, і піднімає диск на необхідну висоту. Після проходження найвищої точки росту голівки коренеплоду під дією пружини 3 диск опускається, обламуючи залишки гички з іншої сторони головки коренеплоду, при цьому, завдяки нахилу осі вала 1, очищений коренеплід не впливатиме на копіювання висоти росту наступного коренеплоду, оскільки проходитиме під поверхнею копіювальної частини диска. 1 UA 111930 C2 5 Розміщення копіювального елемента безпосередньо на очисному диску забезпечує підвищення якості очистки голівок коренеплодів та спрощує в цілому конструкцію очисника. Застосування запропонованої конструкції пристрою для зрізування гички та очищення головок коренеплодів дозволить покращити якість та збільшити продуктивність виконання робочого процесу. ФОРМУЛА ВИНАХОДУ 10 Пристрій для зрізування гички та очищення головок коренеплодів, що складається з вертикального нахиленого вала, на якому з можливістю осьового переміщення розміщений корпус, який жорстко з'єднаний з диском та доочисним пристроєм, який відрізняється тим, що диск обладнано ножами, встановленими через кожні 90°, та копіювальним елементом у вигляді конуса, а доочисний пристрій виконаний у формі півсфери, покритої по поверхні пружними пальцями. 2 UA 111930 C2 Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
