Плащ-палатка

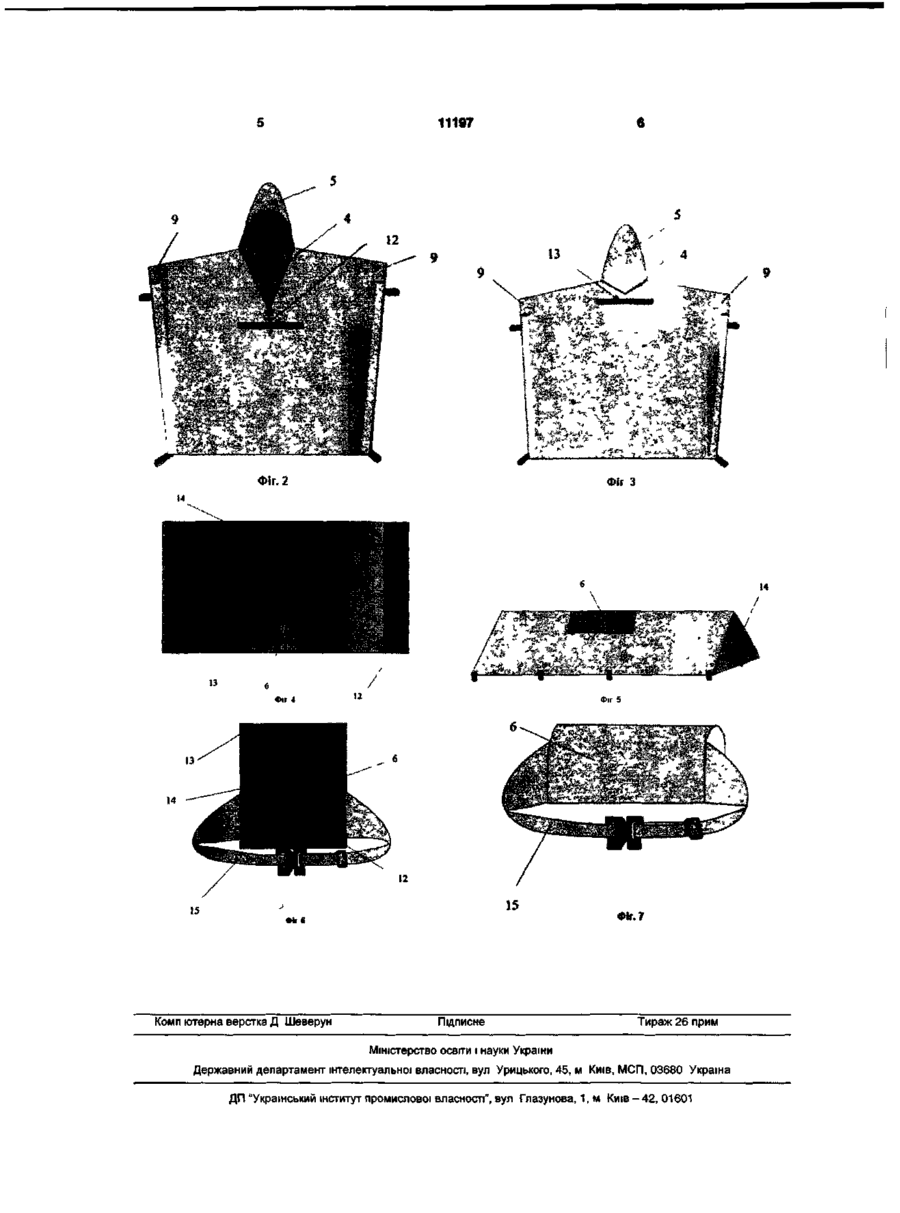

1. Плащ-палатка, що має полотнище з петлями по краях, в центрі якого розташована горловина з застібкою та капюшон, з'єднаний з горловиною, яка відрізняється тим, що додатково оснащена рознімною сумкою, полотнище містить текстильні застібки для з'єднання кінців кожного з двох протилежних боків для утворення отворів для рук, при цьому горловина розташована вздовж полотнища, а застібка виконана у вигляді застібкиблискавки по всій довжині горловини, з обох сторін якої розташовані текстильні застібки для приєднання рознімної сумки. 2. Плащ-палатка за п. 1, яка відрізняється тим, що рознімна сумка має пояс для носіння та виконана з двох деталей, на одній з деталей містяться текстильні застібки для приєднання до полотнища та застібка-блискавка для відкривання. Корисна модель відноситься до швейної промисловості, а саме до одягу спеціального призначення і може бути використана для військового обмундирування та туристичного спорядження. Відома плащ-палатка [патент США №608351, МПК A41F4/14, 1895р.], що має прямокутне полотно, низ плащ-палатки має W- подібну форму з застібками для приєднання до полотнища, в центрі якого розташований розріз, який утворює горловину з застібкою, капюшон з'єднаний з горловиною, до полотна приєднані рукава, горловина закривається клапаном. Плащ-палатка має не герметично закриту горловину та бокові сторони палатки, що не надає можливості швидко зайти та вийти з плащпалатки, так як використовується застібка на шнурівці. Відома також плащ-палатка [патент Росії №43740, МПК A41F4/14, 2004р.], що має полотнище з петлями по краях, в центрі якого розташована горловина, з застібкою та капюшон, з'єднаний з горловиною. Крім того, капюшон виконаний зі стійкою висотою і 20-160мм, оснащений стягуючими елементами на капюшоні і полоні на рівні обличчя, шиї і поясу людини, крім того, вона має елементи регулювання довжини полотна і шльовки, які розташовані на торцевих краях полотна, засоби фіксації на одній з бокових сторін полотна розташовані на відстані 100-150мм від краю полотна. Плащ-палатка не дозволяє в повній мірі захистити тіло людини від бокового вітру, проникнення вологи. В основу корисної моделі покладена задача створити таку плащ-палатку, в якій шляхом введення нових і удосконалення відомих конструктивних елементів досягалось би покращення експлуатаційних якостей та підвищення зручності при використанні. Покладена задача досягається тим, що плащпалатка має полотнище з петлями по краях, в центрі якого розташована горловина, з застібкою та капюшон, з'єднаний з горловиною, згідно з корисною моделлю, додатково оснащена роз'ємною сумкою, полотнище містить текстильні застібки, для з'єднання кінців кожного з двох протилежних боків для утворення отворів для рук, при цьому горловина розташована вздовж полотнища, а застібка виконана у вигляді застібки-блискавки по всій довжині горловини, з обох сторін якої розташовані текстильні застібки для приєднання роз'ємної сумки. Доцільно, щоб роз'ємна сумка мала пояс для носіння та виконана з двох деталей, на одній з деталей містяться текстильні застібки для приєднання до полотнища та застібка-блискавка для відкривання. Оснащення плащ-палатки текстильними застібками, для з'єднання кінців кожного з двох протилежних боків для утворення отворів для рук, дозволяє захистити тулуб та руки людини від впливу навколишніх факторів при цьому не обмеживши можливості їх руху, також дозволяє швидко та надійно з'єднати, за допомогою текстильних застібок, о> 11197 дві чи більше плащ-палатки у великогабаритну палатку, інших двох боків полотнище має Wподібні виступи які за допомогою застібкиблискавки утворюють бокові сторони палатки, Wподібні виступи виконані з застібками для приєднання до полотна для того, щоб під час використання, як плащ, виступи не обмежували та не заважали рухам людини, горловина розташована вздовж полотнища для забезпечення зручності у використанні, застібка виконана у вигляді застібкиблискавки по всій довжині горловини, для забезпечення можливості герметично закривати горловину при використанні палатки, дає можливість регулювати величину горловини, з обох сторін якої розташовані текстильні застібки для приєднання роз'ємної сумки, щоб додатково запобігти проникненню вологи через застібку, плащ-палатка згортається у сумку, яка надає їй компактності та дозволяє носити на поясі. Корисна модель представлена на зображеннях, де Фіг.1 - плащ-палатка у розгорнутому вигляді; Фіг.2 - плащ-палатка вид спереду; Фіг.З плащ-палатка вид ззаду; Фіг.4 - зовнішній вигляд сумки; Фіг.5 - плащ-палатка при використанні як палатка; Фіг.6 - сумка у розгорнутому вигляді; Фіг.7 - зовнішній вигляд сумки з поясом. Плащ-палатка має полотнище 1 з петлями 2 по краях, в центрі якого розташована горловина З, з застібкою 4 та капюшон 5 (Фіг.2, 3), з'єднаний з горловиною 3, додатково оснащена роз'ємною сумкою 6 (Фіг.4), полотнище 1 містить текстильні застібки 7, 8, для з'єднання кінців кожного з двох протилежних боків для утворення отворів для рук 9 (Фіг.2), з інших двох боків полотнище 1 має Wподібні виступи 10 з застібками 11 для приєднання до нього та застібками 14 для з'єднання Wподібних виступів між собою, при цьому горловина З розташована вздовж полотнища, а застібка 4 виконана у вигляді застібки-блискавки по всій довжині горловини 3, з обох сторін якої розташовані текстильні застібки 12,13 для приєднання роз'ємної сумки 6 (Фіг.4), яка має застібку 14 та текстильні застібки 12,13. Плащ-палатка згортається в сумку 6 (Фіг.7), сумка 6 має пояс 15 для носіння та виконана з двох деталей, з'єднаних між собою застібкоюблискавкою 4, на одній з деталей містяться текстильні застібки 12-13 для приєднання до полотнища. Плащ-палатку використовують наступним чином. Полотнище 1 згинається по плечовому перегину, текстильні застібки 7, 8 з'єднуються між собою при цьому відбувається з'єднання частин полотнища 1 між собою утворюючи бокові сторони плащ-палатки, розстібнувши застібку 4 вивертається, на лицьовий бік полотнища 1, капюшон 5, з знизу полотнище має W-подібні виступи 10 з застібками 11 за допомогою яких виступи приєднуються до полотнища 1 (Фіг. 1, 2, 3). Руки всовуються у отвори 9, що утворились при з'єднанні бокових сторін плащ-палатки, а голова - накривається капюшоном 6. При використанні як палатку, вона кріпиться до землі за допомогою петель 2, встановлюються опори по кінцях палатки, вхід палатки формується з'єднанням W-подібних виступів 10 за допомогою застібки 14, (Фіг. 1), з обох сторін горловини розташовані текстильні застібки 12, 13 для приєднання роз'ємної сумки 6 (Фіг.5). Плащ-палатка згортається і кладеться в сумку 6, вхід в яку закривається на застібку 14 (Фіг.4). Плащ-палатка згортається і кладеться в сумку 6, що має пояс 15 для носіння та виконана з двох деталей, з'єднаних між собою застібкоюблискавкою 14, на одній з деталей містяться текстильні застібки 12,13 для приєднання до полотнища (Фіг.6, 7). Використання запропонованої плащ-палатки дозволяє захистити тулуб та руки людини від впливу навколишніх факторів при цьому не обмеживши можливості їх руху, також дозволяє швидко та надійно з'єднати дві чи більше плащ-палатки у великогабаритну палатку, дозволяє захистити людину, що знаходиться у палатці, від впливу навколишніх факторів. 11197 ІЗ У Фіг. 2 ^*?, .4! > ^ •*л™^' Фіг З 14 Фіг. 7 Комп ютерна верстка Д Шеверун Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680 Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 42, 01601
