Перевантажувальний пристрій

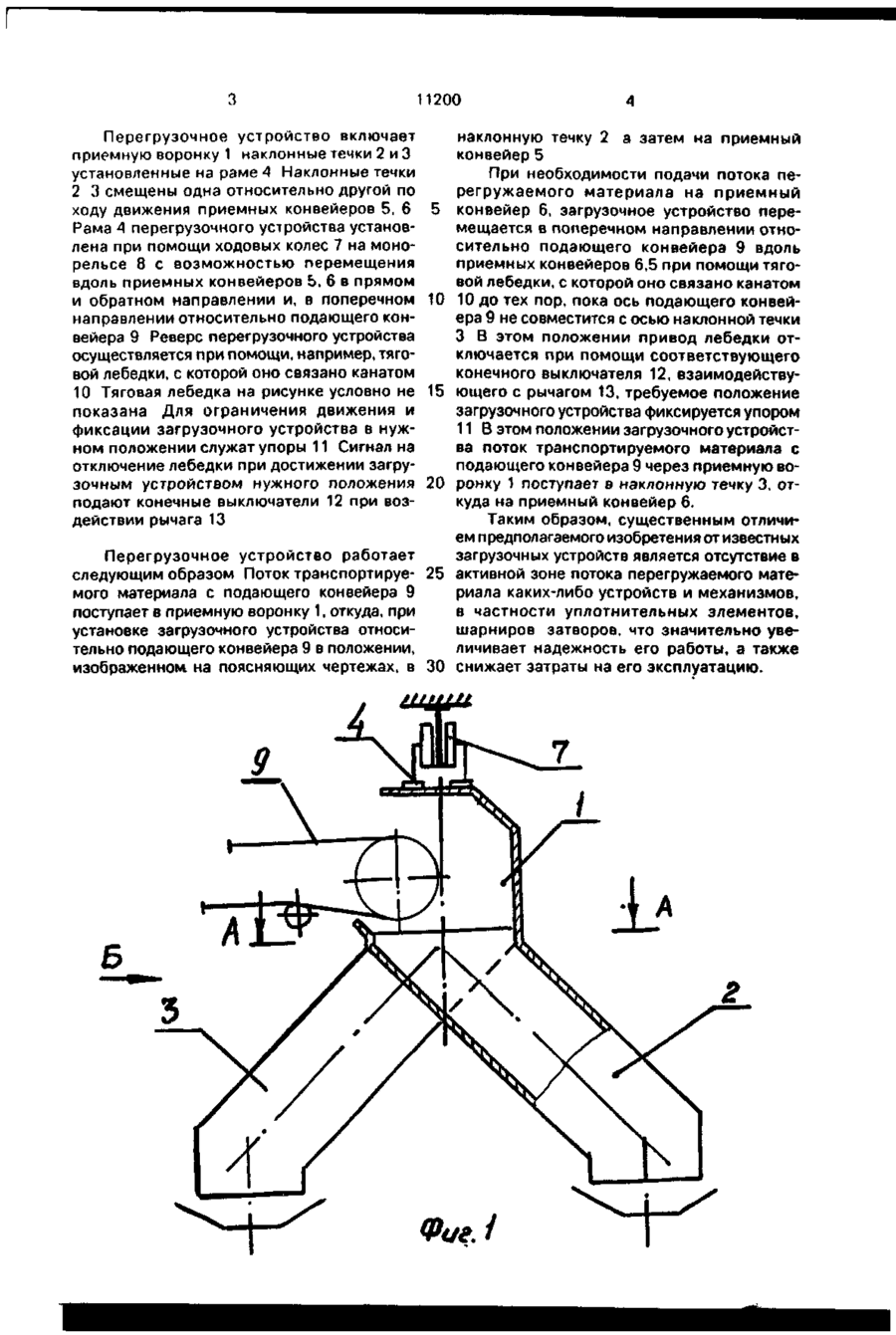

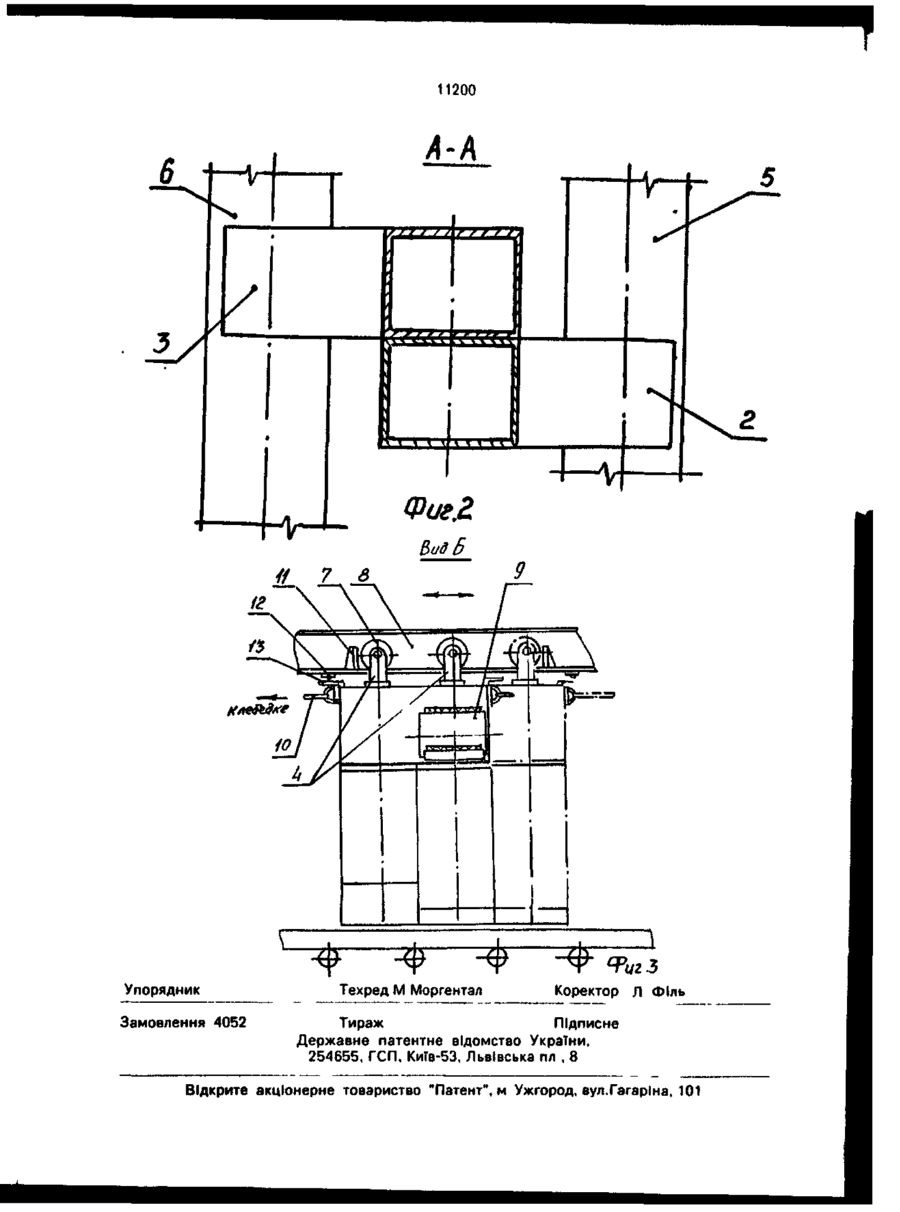

Перегрузочное устройство, включающее раму, приємную воронку и две наклонные течки, о т л и ч а ю щ е е с я тем, что оно снабжено смонтированными на раме реверсивным механизмом перемещения с монорельсом и с перемещающимися по монорельсу вдоль приемных конвейеров колесами, при этом наклонные течки смонтированы со смещением друг относительно друга по ходу перемещения колес вдоль монорельса. Изобретение относится к транспортному оборудованию, а именно, к перегрузочным устройствам конвейеров, например, ленточных. Известно перегрузочное устройство, включающее бункер с отверстиями, заслонки, регулятор грузопотока с приводом [1]. Недостатком его является интенсивный износ заслонок, взаимодействующих с грузопотоком. Известно также перегрузочное устройство, включающее приемную воронку, две наклонные течки и криволинейные скоростные затворы, установленные шарнирно на стенках течек и снабженные уплотнительными элементами [2]. Недостатком этого устройства является малая надежность работы, обусловленная наличием в активной зоне потока перегружаемого материала уплотнительных элементов и шарниров, а также абразивный # износ наружной криволинейной поверхно сти секторных затворов, особенно в период их открывания или закрывания. Цель изобретения - повышение надежности работы при перегрузке потока с подающего конвейера раздельно на один из двух приемных конвейеров. ° Поставленная цель достигается тем, что в перегрузочном устройстве, включающем раму, приемную воронку и две наклонные течки, согласно изобретению, оно снабжено смонтированными на раме реверсивным механизмом перемещения с монорельсом и с перемещающимися по монорельсу вдоль приемных конвейеров колесами, при этом наклонные течки смонтированы со смещением друг относительно друга по ходу перемещения колес вдоль монорельса. Сущность изобретения поясняется чертежами, где на фиг. 1 изображено перегрузочное устройство, вид спереди, на фиг. 2 разрез А-А на фиг. 1; на фиг. 3 - вид Б на фиг. 1. с > го о о о з 11200 Перегрузочное устройство включает приемную воронку 1 наклонные течки 2 и 3 установленные на раме 4 Наклонные течки 2 3 смещены одна относительно другой по ходу движения приемных конвейеров 5, 6 Рама 4 перегрузочного устройства установлена при помощи ходовых колес 7 на монорельсе 8 с возможностью перемещения вдоль приемных конвейеров Ь, б в прямом и обратном направлении и, в поперечном направлении относительно подающего конвейера 9 Реверс перегрузочного устройства осуществляется при помощи, например, тяговой лебедки, с которой оно связано канатом 10 Тяговая лебедка на рисунке условно не показана Для ограничения движения и фиксации загрузочного устройства в нужном положении служат упоры 11 Сигнал на отключение лебедки при достижении загрузочным устройством нужного положения подают конечные выключатели 12 при воздействии рычага 13 5 10 15 20 Перегрузочное устройство работает следующим образом Поток транспортируе- 25 мого материала с подающего конвейера 9 поступает в приемную воронку 1, откуда, при установке загрузочного устройства относительно подающего конвейера 9 в положении, изображенном, на поясняющих чертежах, в 30 б наклонную течку 2 а затем на приемный конвейер 5 При необходимости подачи потока перегружаемого материала на приемный конвейер 6, загрузочное устройство перемещается в поперечном направлении относительно подающего конвейера 9 вдоль приемных конвейеров 6,5 при помощи тяговой лебедки, с которой оно связано канатом 10 до тех пор, пока ось подающего конвейера 9 не совместится с осью наклонной течки З В этом положении привод лебедки отключается при помощи соответствующего конечного выключателя 12, взаимодействующего с рычагом 13, требуемое положение загрузочного устройства фиксируется упором 11В этом положении загрузочного устройства поток транспортируемого материала с подающего конвейера 9 через приемную воронку 1 поступает в наклонную течку 3, откуда на приемный конвейер 6. Таким образом, существенным отличием предполагаемого изобретения от известных загрузочных устройств является отсутствие в активной зоне потока перегружаемого материала каких-либо устройств и механизмов, в частности уплотнительных элементов, шарниров затворов, что значительно увеличивает надежность его работы, а также снижает затраты на его эксплуатацию. 11200 Упорядник Замовлення 4052 Техред М Моргентал Коректор Л ФІль Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл , 8 Відкрите акціонерне товариство "Патент", м Ужгород, вул.Гагаріна, 101
