Гвинтовий змішувач

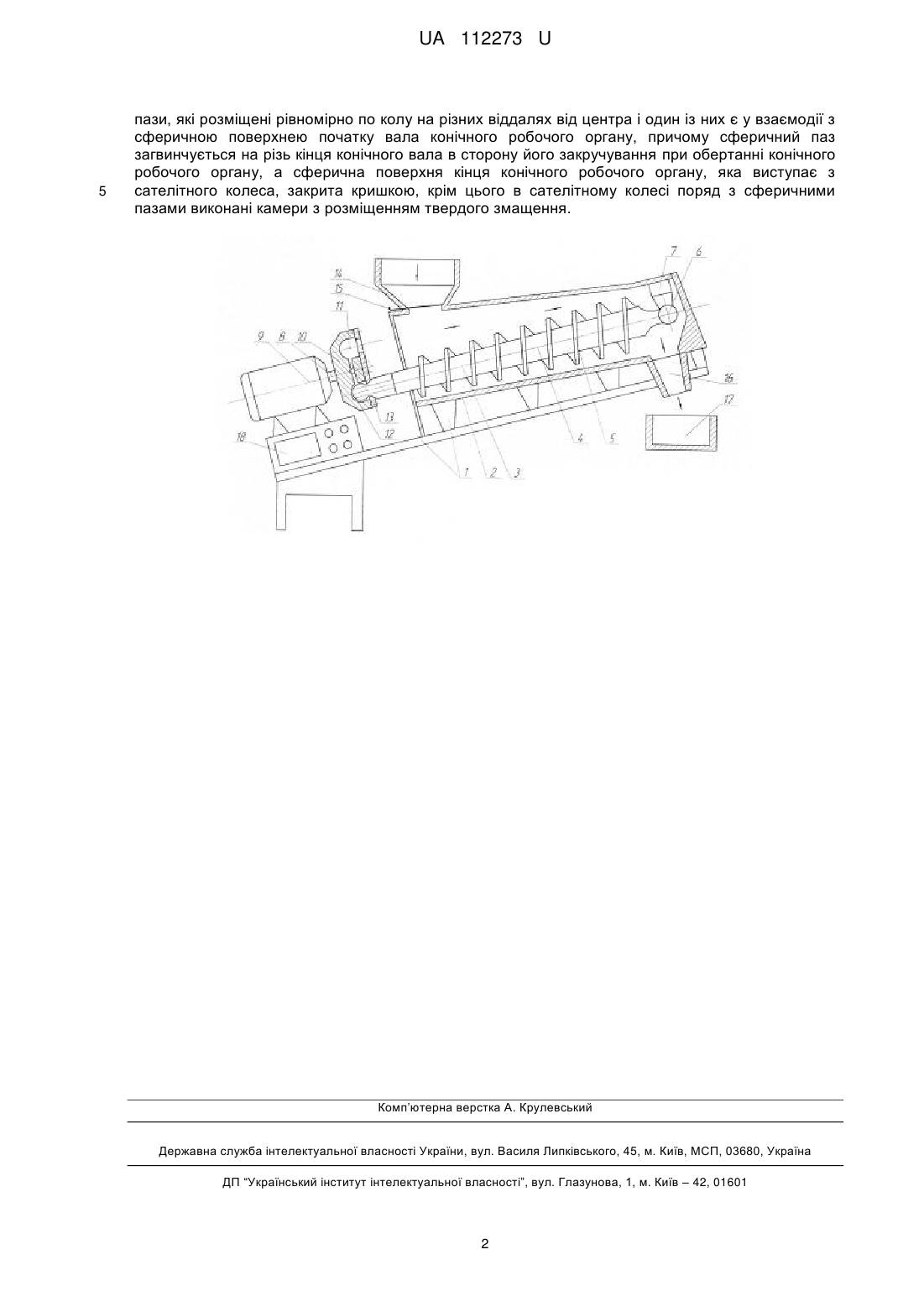

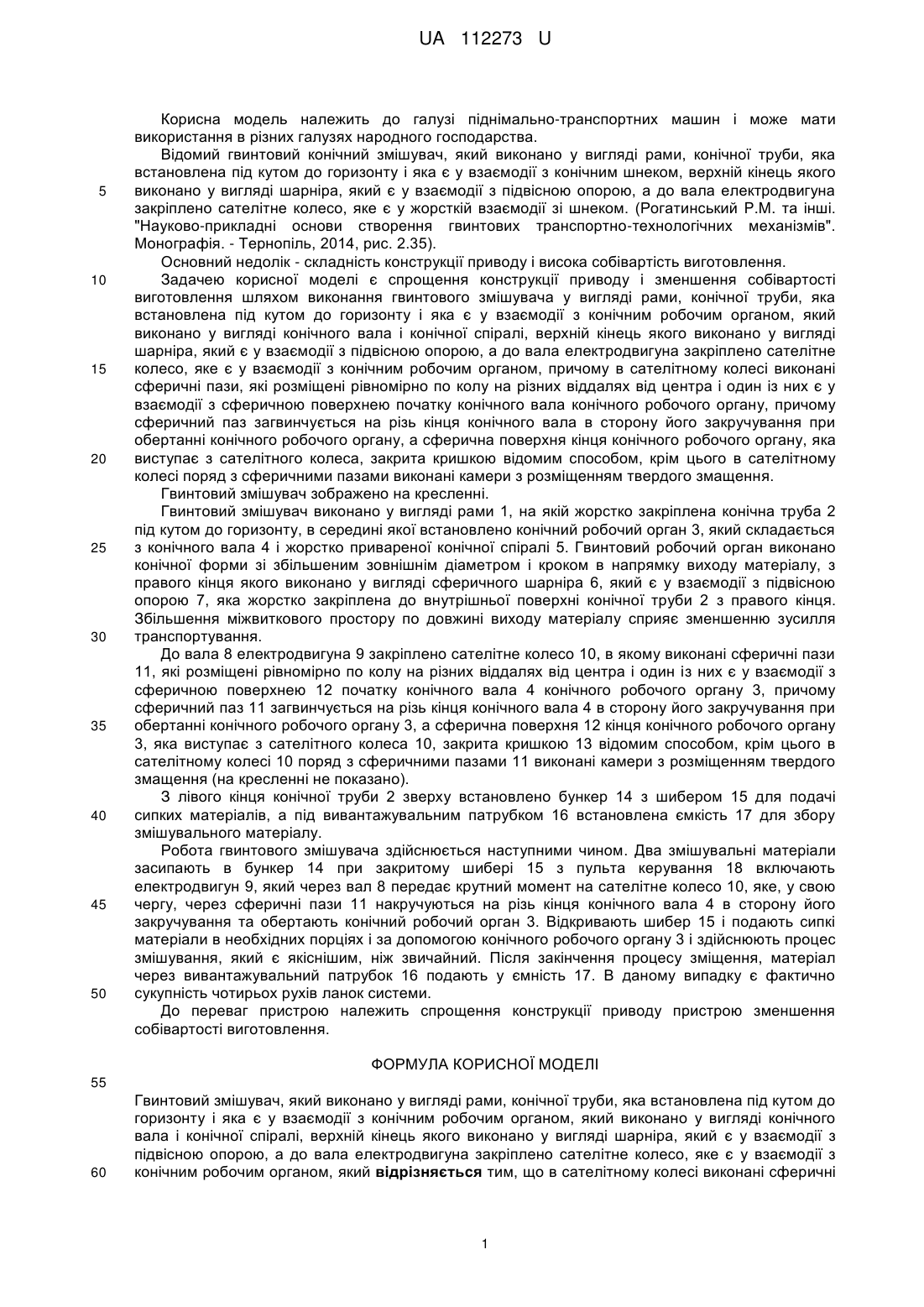

Реферат: Гвинтовий змішувач виконано у вигляді рами, конічної труби, яка встановлена під кутом до горизонту і яка є у взаємодії з конічним робочим органом, який виконано у вигляді конічного вала і конічної спіралі, верхній кінець якого виконано у вигляді шарніра, який є у взаємодії з підвісною опорою, а до вала електродвигуна закріплено сателітне колесо, яке є у взаємодії з конічним робочим органом. В сателітному колесі виконані сферичні пази, які розміщені рівномірно по колу на різних віддалях від центра і один із них є у взаємодії з сферичною поверхнею початку вала конічного робочого органу. При цьому сферичний паз загвинчується на різь кінця конічного вала в сторону його закручування при обертанні конічного робочого органу, а сферична поверхня кінця конічного робочого органу, яка виступає з сателітного колеса, закрита кришкою. Крім цього в сателітному колесі поряд з сферичними пазами виконані камери з розміщенням твердого змащення. UA 112273 U (12) UA 112273 U UA 112273 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі піднімально-транспортних машин і може мати використання в різних галузях народного господарства. Відомий гвинтовий конічний змішувач, який виконано у вигляді рами, конічної труби, яка встановлена під кутом до горизонту і яка є у взаємодії з конічним шнеком, верхній кінець якого виконано у вигляді шарніра, який є у взаємодії з підвісною опорою, а до вала електродвигуна закріплено сателітне колесо, яке є у жорсткій взаємодії зі шнеком. (Рогатинський P.M. та інші. "Науково-прикладні основи створення гвинтових транспортно-технологічних механізмів". Монографія. - Тернопіль, 2014, рис. 2.35). Основний недолік - складність конструкції приводу і висока собівартість виготовлення. Задачею корисної моделі є спрощення конструкції приводу і зменшення собівартості виготовлення шляхом виконання гвинтового змішувача у вигляді рами, конічної труби, яка встановлена під кутом до горизонту і яка є у взаємодії з конічним робочим органом, який виконано у вигляді конічного вала і конічної спіралі, верхній кінець якого виконано у вигляді шарніра, який є у взаємодії з підвісною опорою, а до вала електродвигуна закріплено сателітне колесо, яке є у взаємодії з конічним робочим органом, причому в сателітному колесі виконані сферичні пази, які розміщені рівномірно по колу на різних віддалях від центра і один із них є у взаємодії з сферичною поверхнею початку конічного вала конічного робочого органу, причому сферичний паз загвинчується на різь кінця конічного вала в сторону його закручування при обертанні конічного робочого органу, а сферична поверхня кінця конічного робочого органу, яка виступає з сателітного колеса, закрита кришкою відомим способом, крім цього в сателітному колесі поряд з сферичними пазами виконані камери з розміщенням твердого змащення. Гвинтовий змішувач зображено на кресленні. Гвинтовий змішувач виконано у вигляді рами 1, на якій жорстко закріплена конічна труба 2 під кутом до горизонту, в середині якої встановлено конічний робочий орган 3, який складається з конічного вала 4 і жорстко привареної конічної спіралі 5. Гвинтовий робочий орган виконано конічної форми зі збільшеним зовнішнім діаметром і кроком в напрямку виходу матеріалу, з правого кінця якого виконано у вигляді сферичного шарніра 6, який є у взаємодії з підвісною опорою 7, яка жорстко закріплена до внутрішньої поверхні конічної труби 2 з правого кінця. Збільшення міжвиткового простору по довжині виходу матеріалу сприяє зменшенню зусилля транспортування. До вала 8 електродвигуна 9 закріплено сателітне колесо 10, в якому виконані сферичні пази 11, які розміщені рівномірно по колу на різних віддалях від центра і один із них є у взаємодії з сферичною поверхнею 12 початку конічного вала 4 конічного робочого органу 3, причому сферичний паз 11 загвинчується на різь кінця конічного вала 4 в сторону його закручування при обертанні конічного робочого органу 3, а сферична поверхня 12 кінця конічного робочого органу 3, яка виступає з сателітного колеса 10, закрита кришкою 13 відомим способом, крім цього в сателітному колесі 10 поряд з сферичними пазами 11 виконані камери з розміщенням твердого змащення (на кресленні не показано). З лівого кінця конічної труби 2 зверху встановлено бункер 14 з шибером 15 для подачі сипких матеріалів, а під вивантажувальним патрубком 16 встановлена ємкість 17 для збору змішувального матеріалу. Робота гвинтового змішувача здійснюється наступними чином. Два змішувальні матеріали засипають в бункер 14 при закритому шибері 15 з пульта керування 18 включають електродвигун 9, який через вал 8 передає крутний момент на сателітне колесо 10, яке, у свою чергу, через сферичні пази 11 накручуються на різь кінця конічного вала 4 в сторону його закручування та обертають конічний робочий орган 3. Відкривають шибер 15 і подають сипкі матеріали в необхідних порціях і за допомогою конічного робочого органу 3 і здійснюють процес змішування, який є якіснішим, ніж звичайний. Після закінчення процесу зміщення, матеріал через вивантажувальний патрубок 16 подають у ємність 17. В даному випадку є фактично сукупність чотирьох рухів ланок системи. До переваг пристрою належить спрощення конструкції приводу пристрою зменшення собівартості виготовлення. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Гвинтовий змішувач, який виконано у вигляді рами, конічної труби, яка встановлена під кутом до горизонту і яка є у взаємодії з конічним робочим органом, який виконано у вигляді конічного вала і конічної спіралі, верхній кінець якого виконано у вигляді шарніра, який є у взаємодії з підвісною опорою, а до вала електродвигуна закріплено сателітне колесо, яке є у взаємодії з конічним робочим органом, який відрізняється тим, що в сателітному колесі виконані сферичні 1 UA 112273 U 5 пази, які розміщені рівномірно по колу на різних віддалях від центра і один із них є у взаємодії з сферичною поверхнею початку вала конічного робочого органу, причому сферичний паз загвинчується на різь кінця конічного вала в сторону його закручування при обертанні конічного робочого органу, а сферична поверхня кінця конічного робочого органу, яка виступає з сателітного колеса, закрита кришкою, крім цього в сателітному колесі поряд з сферичними пазами виконані камери з розміщенням твердого змащення. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
