Завантажувальний пристрій

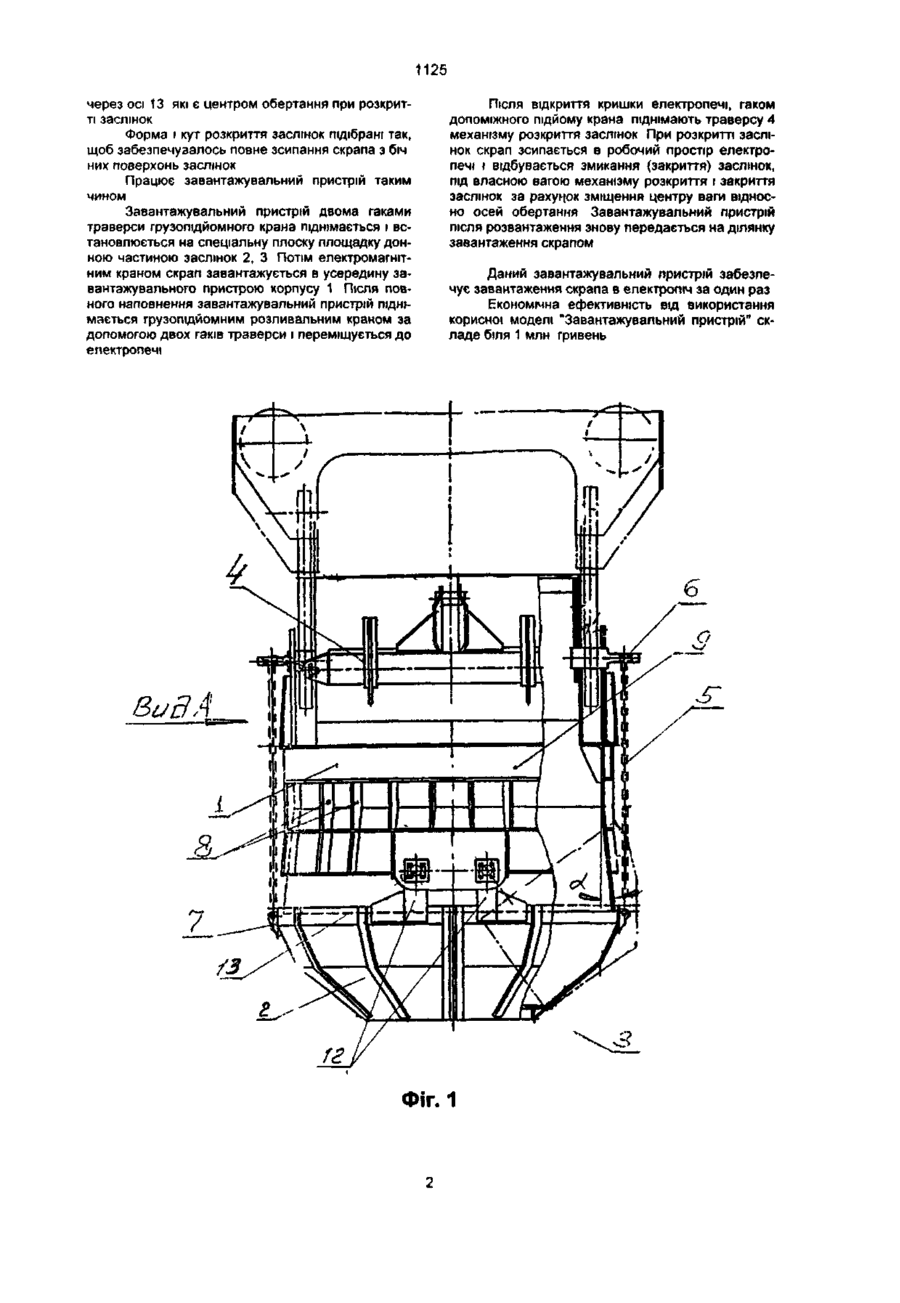

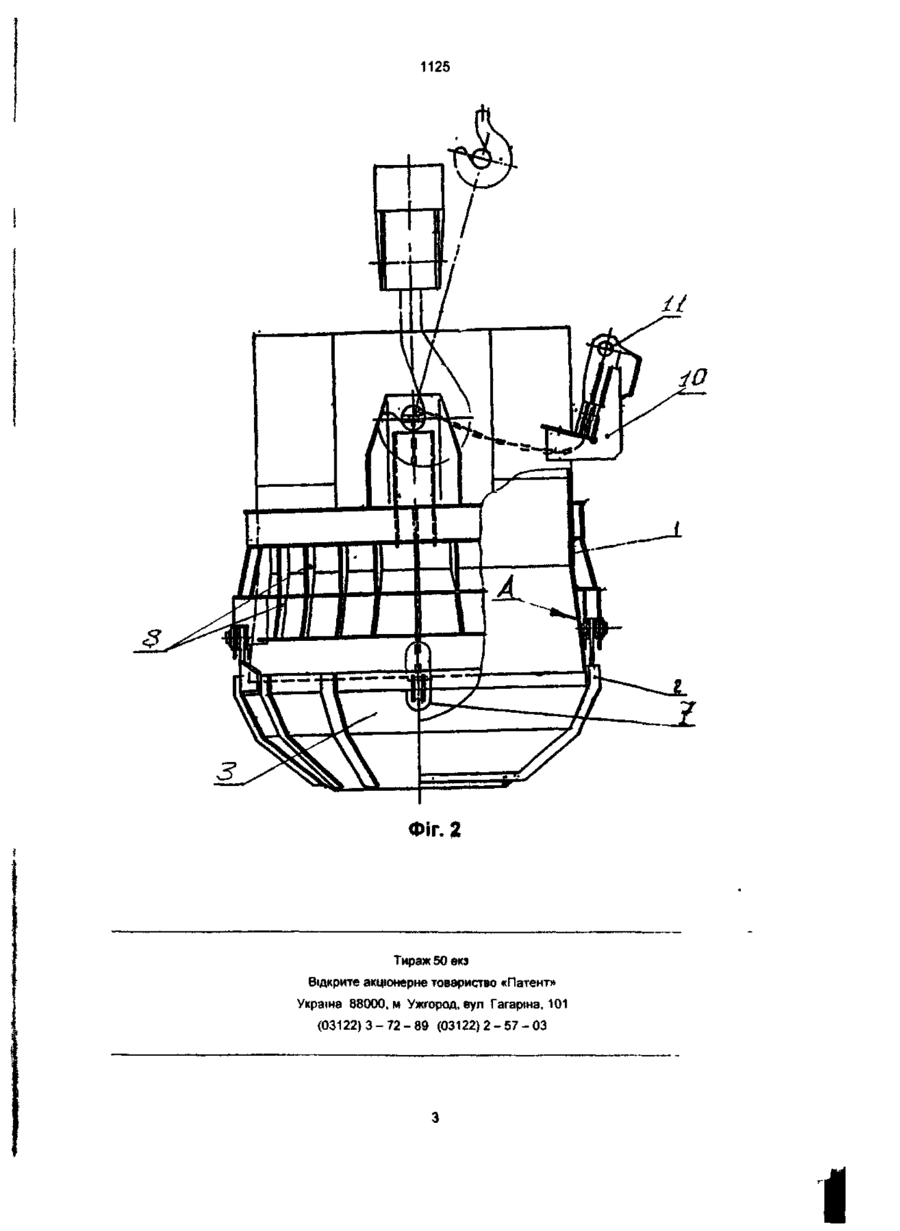

Завантажувальний пристрій, наприклад для завантаження скрапу в електропіч, що містить Корисна модель відноситься. до завантажувальних пристроїв, призначених для прийому, ^транспортуванням завантаження скрапа, наприклад у електродугову сталеплавильну піч великоТ ємкості - більше, ніж 100 м 3 Відомий завантажувальний пристрій ферромагнітних матеріалів (див. Авторське свідоцтво СРСР Ыя 108461, кл. 35в, 6/24), що виконаний з двох поворотних щелеп і підйомного електромагніта. Недоліком відомого пристрою є те, що щелепи затримують вантаж при знеструмленні магніту, а також його мала вантажопідйомність і продуктивність. Задача корисної моделі полягає в тому, щоб розробити завантажувальний пристрій, призначений для" завантажування, транспортування і розвантаження в електропіч одночасно більше, ніж 100 тонн скрапа без заклинювання, а також в підвищенні вантажопідйомності завантажувального пристрою. Поставлена задача вирішується тим, що в завантажувальному пристрої, який містить корпус з двома цапфами для підйому днища, виконаного з двох заслінок, що розкриваються, і механізм розкриття заслінок, згідно з запропонованим рішенням, нижня внутрішня частина корпуса виконана розширеною донизу, у вигляді конуса, причому кут конуса складає від 5 до 10 градусів, а для розкриття заслінок- ланцюги пропущені через вушка цапф траверси, а другим кінцем прикріплені до механізму розкриття, розташованого на траверсі. На фіг.1 зображений загальний вид завантажувального пристрою. На фіг 2 - вид А фіг. 1 (Вид збоку). корпус з двома цапфами для підйому днища, виконаного з двох заслінок, що розкриваються, і механізм розкриття заслінок, який відрізняється тим, що нижня частина корпусу пристрою виконана розширеною донизу, у вигляді конуса, причому кут конуса складає від 5 до 10 градусів, а для розкриття заслінок ланцюги закріплені одним кінцем на заслінках і пропущені через вушка цапф, а другим кінцем прикріплені до механізму розкриття, розташованого на траверсі. Завантажувальний пристрій являє собою у вигляді аиярипї талоконструкції з листового прокату і виконаний з двох частин корпуса 1 і днища, виконаного з двох заслінок 2, 3, що розкриваються, і механізму розкриття заслінок, виконаного з траверси 4. Корпус 1 завантажувального пристрою виконаний циліндричної форми і з двох сторін усічений площинами для розташування гаків грузопідйомного крана. За допомогою цих гаків, через траверси грузопідйомного крана. Завантажувальний пристрій піднімають і транспортують до електропечі. Механізм розкриття заслінок виконаний з траверси 4 і двох вантажних ланцюгів 5, що проходять через вушка 6 цапф, з'єднаних із кронштейнами 7 заслінок 2, 3. Траверсу для розвантаження піднімають допоміжним гаком крана і через вантажні ланцюги передається зусилля, необхідне для розкриття заслінок. Цапфи траверси 4 виконані з поковок. Нижня внутрішня частина А корпусу 1 завантажувального пристрою виконана конічною, під гострим кутом розширеною донизу, причому кут складає від 5 до 10 градусів. Зовні корпус 1 має ребра жорсткості 8 і пояси жорсткості 9, які придають корпусу жорсткість і тривкість і запобігають його деформації при навантаженні, наприклад, скрапом. На бічній поверхні корпуса 1 жорстко закріплені кронштейни 10, на яких розміщена траверса механізма розкриття заслінок, що повертається на осях 13. Заслінки 2, 3 виконані за формою у вигляді усіченого конуса, розділеного на дві половини і мають кронштейни 12, якими закріплені до корпусу ю CM о> 1125 через осі 13 які є центром обертання при розкритті заслінок Форма і кут розкриття заслінок підібрані так, щоб забезпечувалось повне зсипання скрапа з біч них поверхонь заслінок Працює завантажувальний пристрій таким чином Завантажувальний пристрій двома гаками траверси грузопідйомного крана піднімається і встановлюється на спеціальну плоску площадку донною частиною заслінок 2, 3 Потім електромагнітним краном скрап завантажується в усередину завантажувального пристрою корпусу 1 Після ПОВНОГО наповнення завантажувальний пристрій піднімається грузопідйомним розливальним краном за допомогою двох гаків траверси і переміщується до електропечі Після відкриття кришки електропечі, гаком допоміжного підйому крана піднімають траверсу 4 механізму розкриття заслінок При розкритті заслінок скрап зсипається в робочий простір електропечі » відбувається змикання (закриття) заслінок, під власною вагою механізму розкриття і закриття заслінок за рахунок зміщення центру ваги відносно осей обертання Завантажувальний пристрій після розвантаження знову передається на ділянку завантаження скрапом Даний завантажувальний пристрій забезпечує завантаження скрапа в електропіч за один раз Економічна ефективність від використання корисної моделі "Завантажувальний пристрій" складе біля 1 млн гривень ВидА ФІГ. 1 1125 il Фіг. 2 Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна 88000, м Ужгород, вул Гагаріна, 101 (03122) 3-72-89 (03122) 2-57-03 І
