Картонний ящик для скляних пляшок
Формула / Реферат
Картонный ящик для стеклянных бутылок, представляющий собой корпус с дном, боковыми стенками и клапанами для образования крышки, отличающийся тем, что корпус выполнен из трехслойного картона, при этом внутренний размер корпуса по вертикали равен 1,00-1,04 высоты упаковываемых бутылок.
Текст

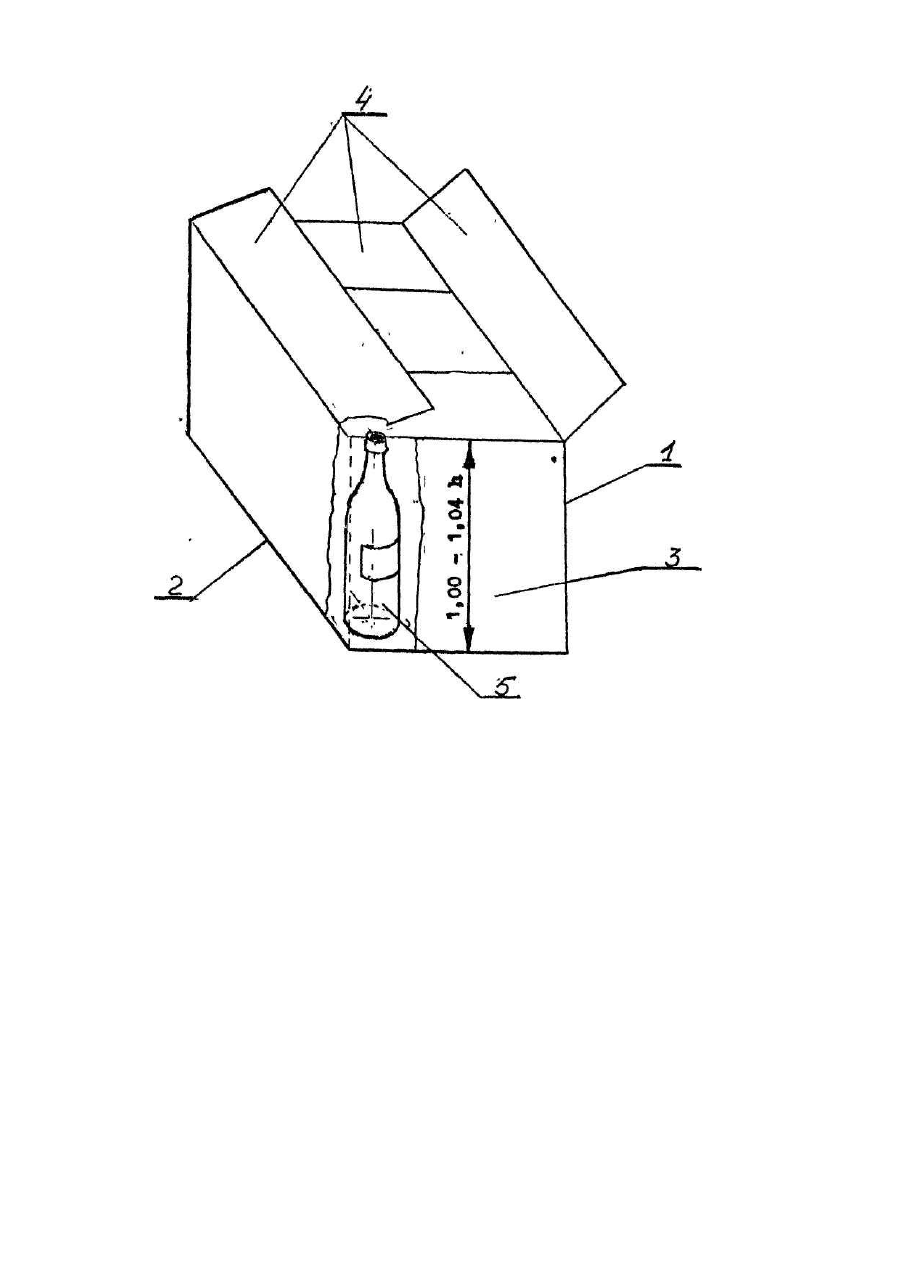

Полезная модель относится к упаковочной таре, а именно к картонным ящикам для стеклянных бутылок с пищевыми жидкостями. Известны картонные ящики для бутылок с пищевыми жидкостями, изготавливаемые из гофрированного картона со складными четырехклапанными дном и крышкой [1,2]. Недостатком известных ящиков является возможность их деформации при штабелировании, особенно в случае повышенной влажности, когда прочность картона, из которого изготовлены ящики, несколько уменьшается. Техническим результатом данной полезной модели является предотвращение деформации ящиков при их штабелировании. Этот результат достигается тем, что внутренний вертикальный размер корпуса ящика равен высоте упаковываемых бутылок, а сам ящик изготавливается из трехслойного картона. На чертеже схематически изображен предлагаемый картонный ящик. Корпус 1 ящика выполнен из листовой заготовки, разделенной линиями перегибов на участки образующие дно 2, боковые стенки 3, и клапаны 4 для образования крышки. Бутылки 5 размещаются в ящике в вертикальном положении. Ме ханизация и автоматизация процессов изготовления тары, а также упаковывания товара, унификация способов складирования и транспортировки путем использования транспортных поддонов и контейнеров требуют точного соблюдения размеров тары. При оценке прочности ящика существенное значение имеет прочность стенок ящика на пробой, прочность ящика по отношению к статической нагрузке, прочность ящика при ударной нагрузке. Сопротивление ящика сжатию зависит от ряда факторов: размера ящика, материала, из которого изготовлен ящик, его влажности, места приложения внешней нагрузки и ее длительности. Изготовление корпуса ящика с внутренней высотой по вертикали равной от 1,00 до 1,04 h - высоты упаковываемых бутылок обеспечивает повышение его прочности в результате того, что именно упаковываемые бутылки являются дополнительными элементами жесткости, предотвращающими сминание ящиков при их штабелировании. При этом горлышки бутылок нижнего ряда штабелировании будут размещаться под донышками бутылок верхнего ряда. Для предотвращения повреждения горлышек бутылок корпусы ящиков изготавливаются из трехслойного картона, Во избежание горизонтального смещения упаковываемых бутылок и исключения их соприкосновения, ящики могут снабжаться вспомогательными упаковочными средствами: вкладышами, перегородками, решетками и т.д. Высота вспомогательных средств может равняться внутренней высоте ящика Предлагаемая полезная модель позволяет повысить высоту штабелей ящиков с товаром и тем самым существенно сэкономить полезную площадь складских помещений.
ДивитисяДодаткова інформація
МПК / Мітки
МПК: B65D 5/00
Мітки: пляшок, картонний, скляних, ящик
