Проволочний лоток для хлібобулочних виробів

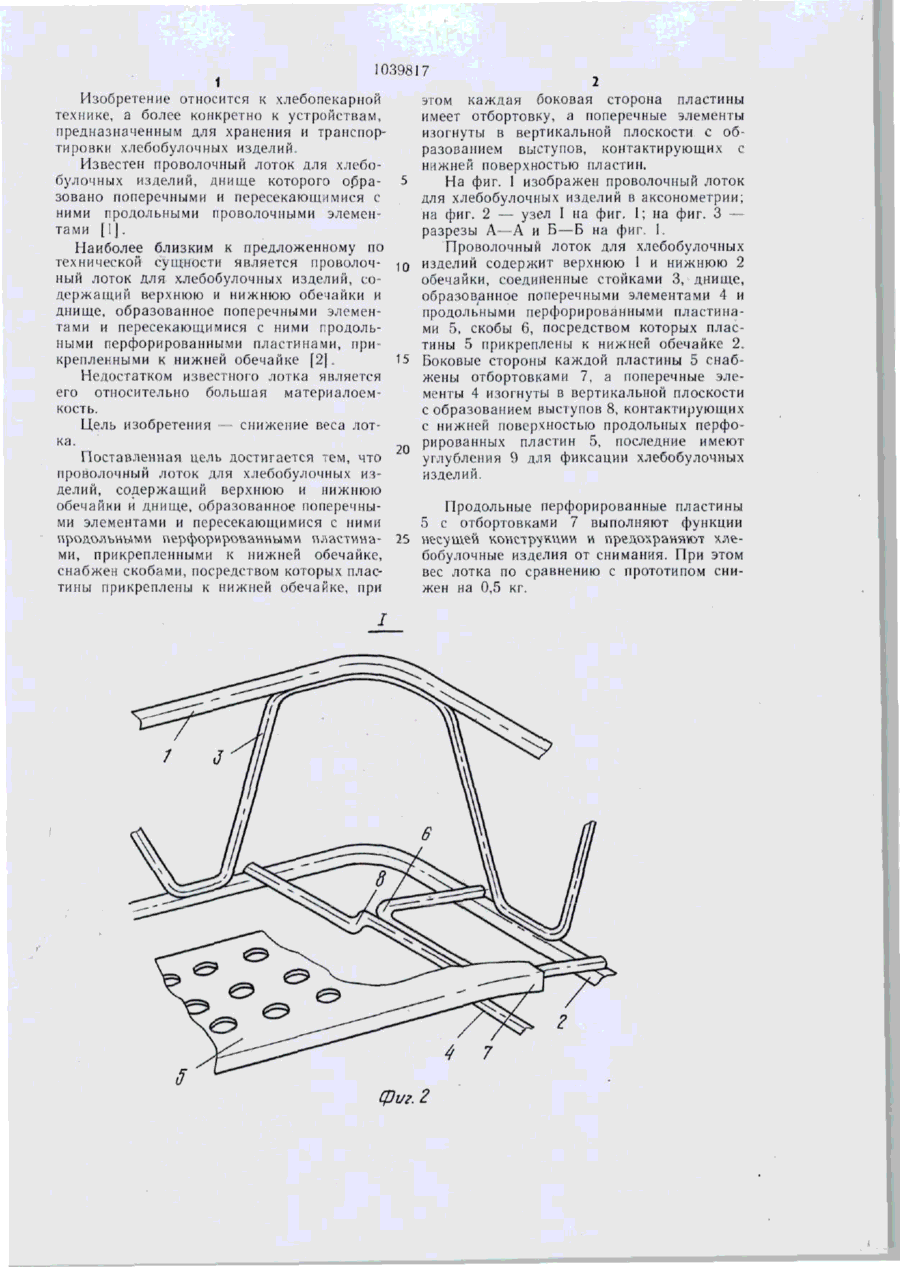

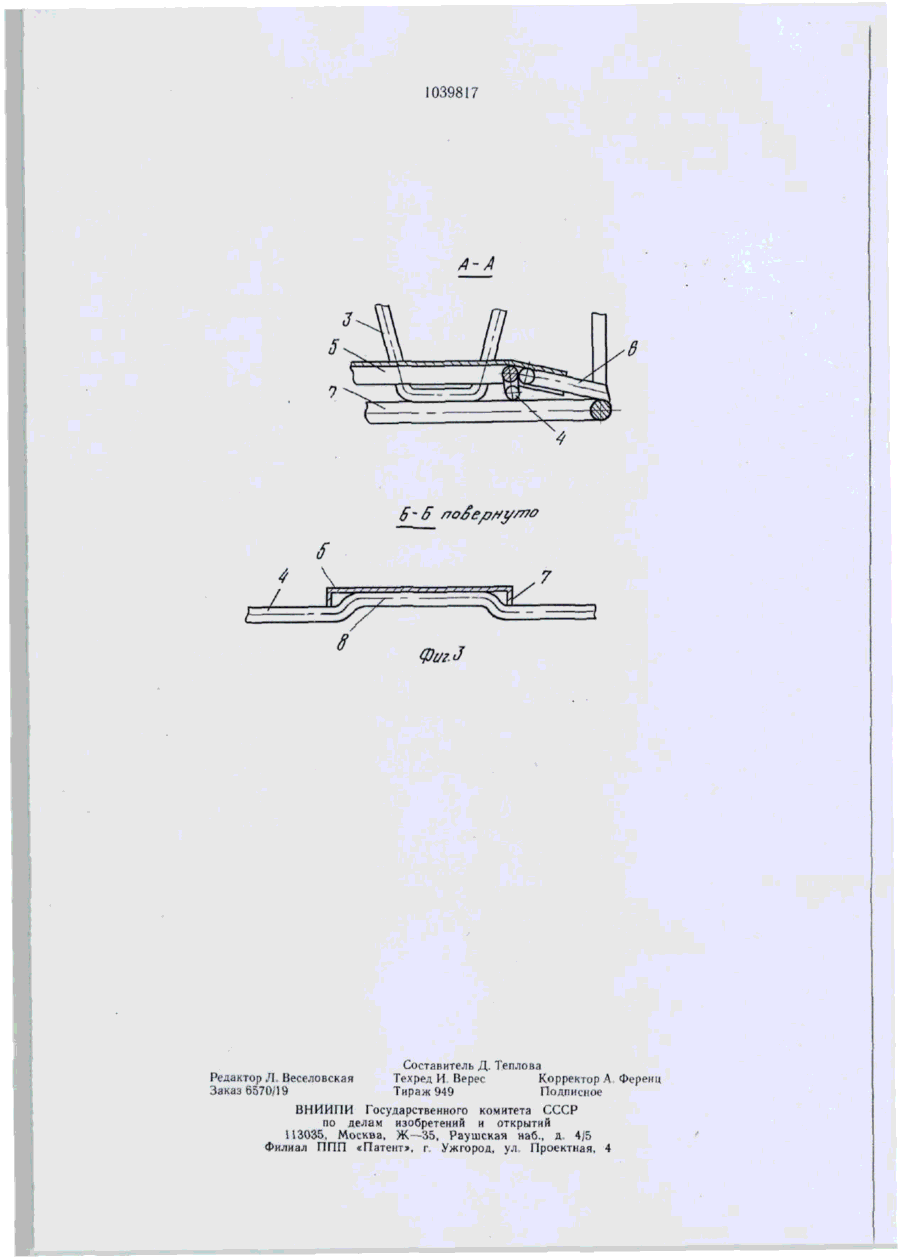

ПРОВОЛОЧНЫЙ ЛОТОК ДЛЯ ХЛЕБОБУЛОЧНЫХ ИЗДЕЛИЙ, содержащий верхнюю и нижнюю обечайки и днище, образованное поперечными элементами и пересекающимися с ними продольными перфорированными пластинами, прикрепленными к нижней обечайке, отличающийся тем, что, с целью снижения его веса, лоток снабжен скобами, посредством которых пластины прикреплены к нижней обечайке, при этом каждая боковая сторона пластины имеет отбортовку, а поперечные элементы изогнуты в вертикальной плоскости с образованием выступов, контактирующих с нижней поверхностью пластин. о со со 00 3 Фиг,! і 103981 7 Изобретение относится к хлебопекарной этом каждая боковая сторона пластины технике, а более конкретно к устройствам, имеет отбортовку, а поперечные элементы предназначенным для хранения и транспоризогнуты в вертикальной плоскости с обтировки хлебобулочных изделий. разованием выступов, контактирующих с Известен проволочный лоток для хлебонижней поверхностью пластин. булочных изделий, днище которого о0ра- 5 На фиг. 1 изображен проволочный лоток зовано поперечными и пересекающимися с для хлебобулочных изделий в аксонометрии; ними продольными проволочными элеменна фиг. 2 -- узел I на фиг. 1; на фиг. 3 тами [1]. разрезы А—А и Б—Б на фиг. 1. Проволочный лоток для хлебобулочных Наиболее близким к предложенному по ТеХНИЧеСКОЙ СУЩНОСТИ ЯВЛЯеТСЯ ПрОВОЛОЧ- J Q изделий содержит верхнюю 1 и нижнюю 2 ный лоток для хлебобулочных изделий, сообечайки, соединенные стойками 3, днище, держащий верхнюю и нижнюю обечайки и образованное поперечными элементами 4 и днище, образованное поперечными элеменпродольными перфорированными пластинатами и пересекающимися с ними продольми 5, скобы 6, посредством которых пласными перфорированными пластинами, притины 5 прикреплены к нижней обечайке 2. 15 Боковые стороны каждой пластины 5 снабкрепленными к нижней обечайке [2]. Недостатком известного лотка является жены отбортовками 7, а поперечные элеего относительно большая материалоемменты 4 изогнуты в вертикальной плоскости кость. с образованием выступов 8, контактирующих с нижней поверхностью продольных перфоЦель изобретения — снижение веса лотрированных пластин 5, последние имеют ка. 20 углубления 9 для фиксации хлебобулочных Поставленная цель достигается тем, что изделий. проволочный лоток для хлебобулочных изделий, содержащий верхнюю и нижнюю обечайки и днище, образованное поперечныПродольные перфорированные пластины ми элементами и пересекающимися с ними 5 с отбортовками 7 выполняют функции продольными перфорированными пластина- 25 несущей конструкции и предохраняют хлеми, прикрепленными к нижней обечайке, бобулочные изделия от снимания. При этом снабжен скобами, посредством которых пласвес лотка по сравнению с прототипом снитины прикреплены к нижней обечайке, при жен на 0,5 кг. 2 7 фиг. 2 1039817 A-A ~5 s 4 L \ ^Я^ 1= 7 ФигЛ Составитель Д. Теплова Техред И Верес Корректор А Ференц Тираж 949 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж—35, Раушская наб., д 4/5 Филиал ППП «Патент», г. Ужгород, ул Проектная, 4 Редактор Л. Веселовская Заказ 6570/19
