Пристрій ущільнювального затвора циліндричних резервуарів з понтонами

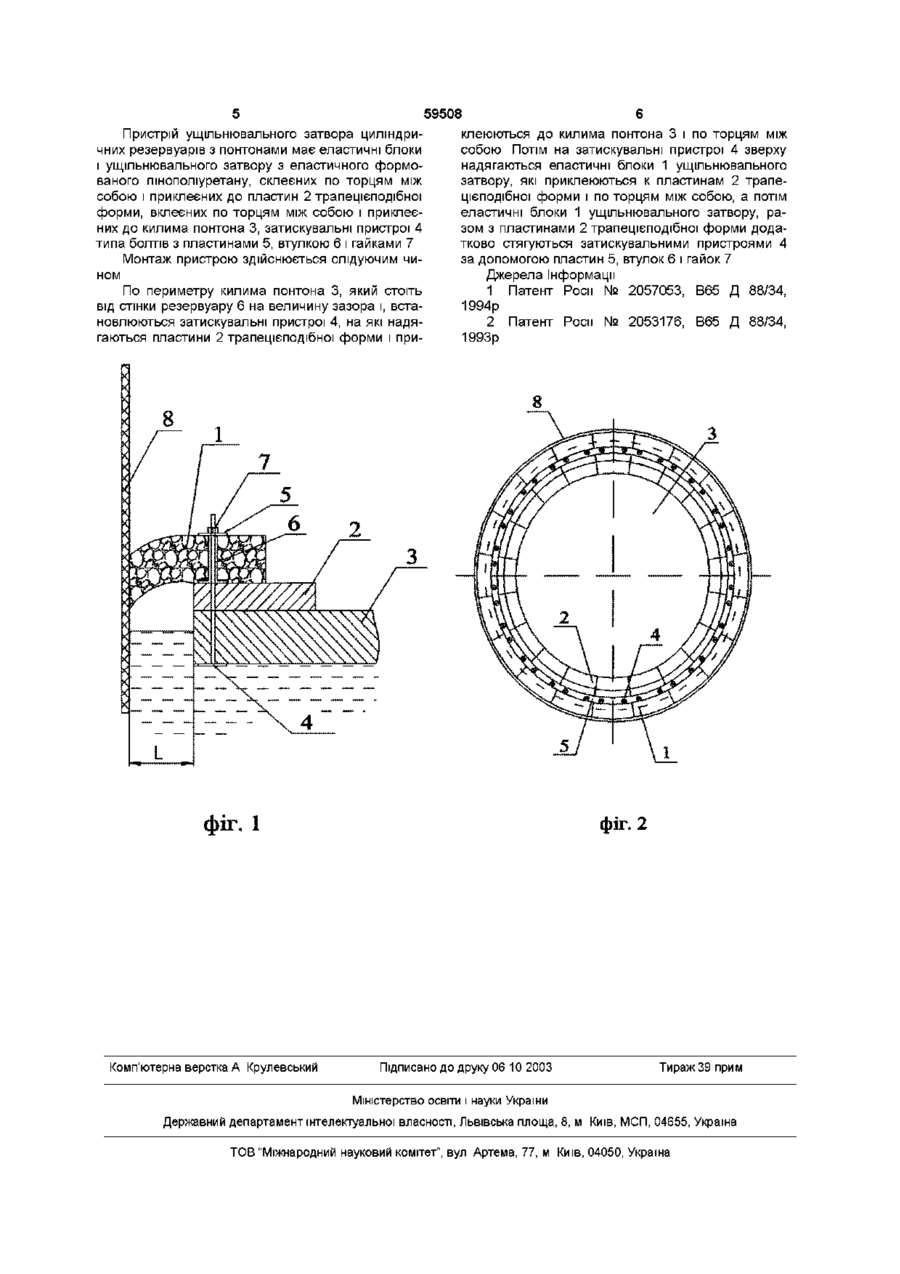

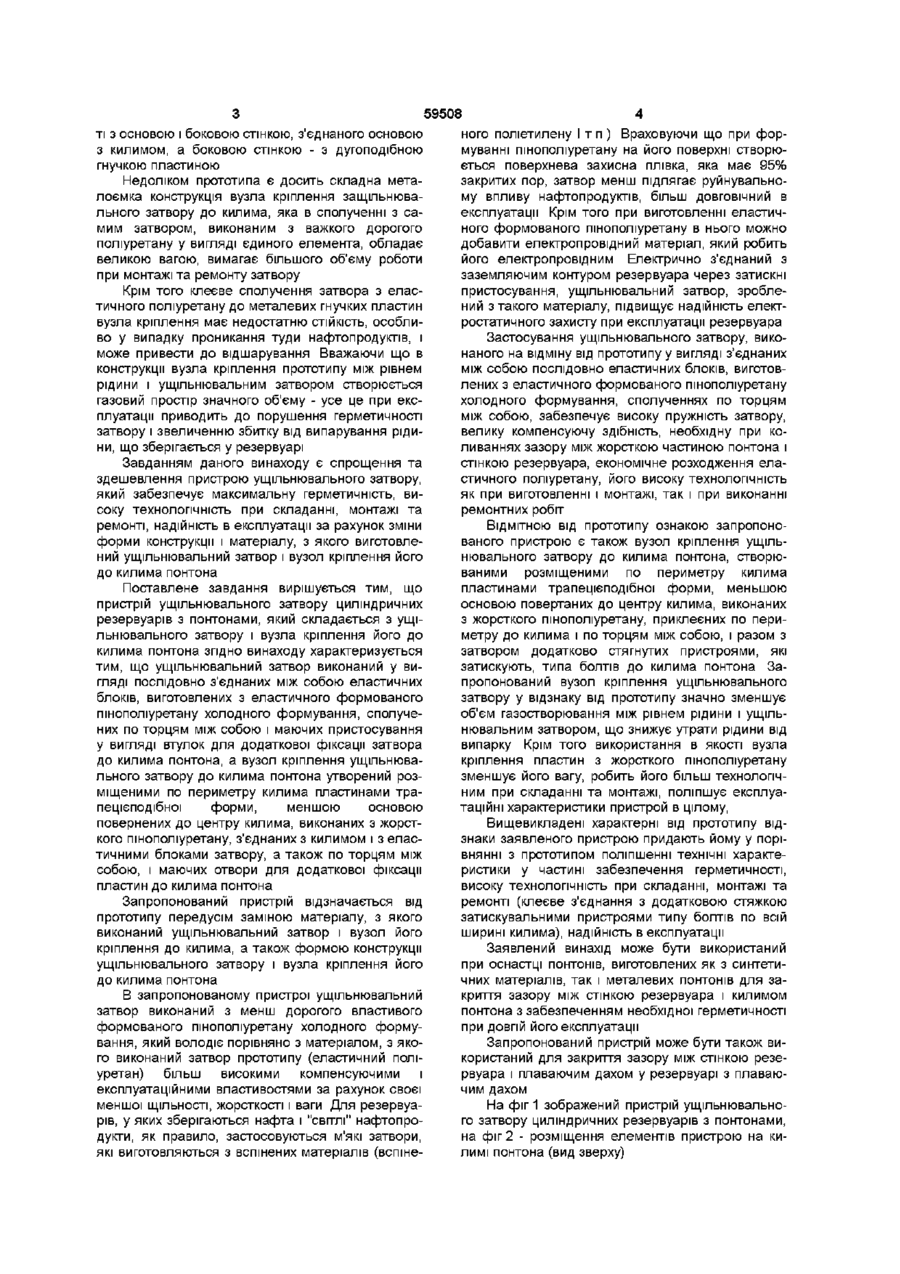

1 Пристрій ущільнювального затвора циліндричних резервуарів з понтонами, який складається з ущільнювального затвора і вузла кріплення його до килима понтона, який відрізняється тим, що ущільнювальний затвор виконаний у вигляді послідовно з'єднаних між собою еластичних блоків, а вузол кріплення ущільнювального затвора до килима понтона утворений розміщеними по периметру килима пластинами трапецієподібної форми, меншою основою поверненими до центру килима, з'єднаними з килимом і з еластичними блоками затвора формованого пінополіуретану холодного формування, з'єднаних по торцях між собою і оснащених пристосуванням у вигляді втулок для додаткової фіксації затвора до килима понтона 3 Пристрій по пп 1, 2, який відрізняється тим, що пластини трапецієподібної форми, розміщені по периметру килима, виконані з жорсткого пінополіуретану, з'єднані по торцях між собою і мають отвори для додаткової фіксації пластин до килима понтона 4 Пристрій по пп 1, 2, 3, який відрізняється тим, що еластичні блоки затвора виконані з еластичних спінених матеріалів, таких як еластичний пінополіуретан гарячого формування, латекс, інтегральна піна, пшогума 5 Пристрій по пп 1, 2, 3, 4, який відрізняється тим, що еластичні блоки затвора виконані з еластичних спінених матеріалів, які мають електропровідні властивості 2 Пристрій по п 1, який відрізняється тим, що еластичні блоки затвора виконані з еластичного Винахід відноситься до пристроїв для скорочення утрат при зберіганні нафтопродуктів у резервуарах і, насамперед, у циліндричних резервуарах для скорочення утрат легких фракцій нафти і нафтопродуктів і може бути використаний для оснащення понтонів з синтетичних матеріалів, металевих понтонів, для закриття зазорів між стінкою резервуара і понтона Відомий пристрій ущільнювального затвору циліндричних резервуарів з понтонами для зберігання нафтопродуктів [1], який складається з гумотканинного полотнища, закріпленого нижнім краєм до килима понтона і пласкій пружини, притискуючий полотнище до стінки резервуара за допомогою гумотканинного рукава, розміщеного між полотнищем і пружиною При ПІДЙОМІ і опущенні понтона підіймається та опускається увесь ущільнювальний пристрій затвору, при цьому наружна поверхня затвору у зоні розміщення рукава знаходиться постійно піджатою до стінки резервуара за рахунок дії пружності пружини Недоліком цього затвору є низька ЗНОСОСТІЙ КІСТЬ внаслідок того, що сила тертя гумотканинного полотнища о стінку резервуару прикладена на контактній площі, ширина якій мала і не перевищує діаметру рукава Для забезпечення ЗНОСОСТІЙКОСТІ у зоні контакту полотнища має мати значну товщину, що збільшує матеріалоємність, вагу, погіршує експлуатаційні та компенсуючі властивості затвору Крім того з часом гумотканинний матеріал затвору втрачає еластичність, стає більш жорстким, розтріскається, не забезпечує герметичності прилягання затвору до стінки резервуара Найбільш близьким по технічній суті і досягнутому результату до заявляемого винаходу є пристрій ущільнювального затвору понтона для вертикального резервуара для зберігання нафти і нафтопродуктів [2], який складається з ущільнювального затвору з еластичного поліуретану та вузла кріплення ущільнювального затвора до килима понтона, утворюване розміщеними по периметру килима дугоподібними гнучкими пластинами і засобами їх кріплення до килиму, кожне з яких виконане у вигляді вертикального ребра жорсткос 00 о ю о> ю 59508 ті з основою і боковою стінкою, з'єднаного основою з килимом, а боковою стінкою - з дугоподібною гнучкою пластиною Недоліком прототипа є досить складна металоємка конструкція вузла кріплення защільнювального затвору до килима, яка в сполученні з самим затвором, виконаним з важкого дорогого поліуретану у вигляді єдиного елемента, обладає великою вагою, вимагає більшого об'єму роботи при монтажі та ремонту затвору Крім того клеєве сполучення затвора з еластичного поліуретану до металевих гнучких пластин вузла кріплення має недостатню СТІЙКІСТЬ, особливо у випадку проникання туди нафтопродуктів, і може привести до відшарування Вважаючи що в конструкції вузла кріплення прототипу між рівнем рідини і ущільнювальним затвором створюється газовий простір значного об'єму - усе це при експлуатації приводить до порушення герметичності затвору і звеличенню збитку від випарування рідини, що зберігається у резервуарі Завданням даного винаходу є спрощення та здешевлення пристрою ущільнювального затвору, який забезпечує максимальну герметичність, високу технологічність при складанні, монтажі та ремонті, надійність в експлуатації за рахунок зміни форми конструкції і матеріалу, з якого виготовлений ущільнювальний затвор і вузол кріплення його до килима понтона Поставлене завдання вирішується тим, що пристрій ущільнювального затвору циліндричних резервуарів з понтонами, який складається з ущільнювального затвору і вузла кріплення його до килима понтона згідно винаходу характеризується тим, що ущільнювальний затвор виконаний у вигляді послідовно з'єднаних між собою еластичних блоків, виготовлених з еластичного формованого пінополіуретану холодного формування, сполучених по торцям між собою і маючих пристосування у вигляді втулок для додаткової фіксації затвора до килима понтона, а вузол кріплення ущільнювального затвору до килима понтона утворений розміщеними по периметру килима пластинами трапецієподібної форми, меншою основою повернених до центру килима, виконаних з жорсткого пінополіуретану, з'єднаних з килимом і з еластичними блоками затвору, а також по торцям між собою, і маючих отвори для додаткової фіксації пластин до килима понтона Запропонований пристрій відзначається від прототипу передусім заміною матеріалу, з якого виконаний ущільнювальний затвор і вузол його кріплення до килима, а також формою конструкції ущільнювального затвору і вузла кріплення його до килима понтона В запропонованому пристрої ущільнювальний затвор виконаний з менш дорогого властивого формованого пінополіуретану холодного формування, який володіє порівняно з матеріалом, з якого виконаний затвор прототипу (еластичний поліуретан) більш високими компенсуючими і експлуатаційними властивостями за рахунок своєї меншої ЩІЛЬНОСТІ, жорсткості і ваги Для резервуарів, у яких зберігаються нафта і "СВІТЛІ" нафтопродукти, як правило, застосовуються м'які затвори, які виготовляються з вспінених матеріалів (вспіне ного поліетилену І т п ) Враховуючи що при формуванні пінополіуретану на його поверхні створюється поверхнева захисна плівка, яка має 95% закритих пор, затвор менш підлягає руйнувальному впливу нафтопродуктів, більш довговічний в експлуатації Крім того при виготовленні еластичного формованого пінополіуретану в нього можно добавити електропровідний матеріал, який робить його електропровідним Електрично з'єднаний з заземляючим контуром резервуара через затискні пристосування, ущільнювальний затвор, зроблений з такого матеріалу, підвищує надійність електростатичного захисту при експлуатації резервуара Застосування ущільнювального затвору, виконаного на відміну від прототипу у вигляді з'єднаних між собою послідовно еластичних блоків, виготовлених з еластичного формованого пінополіуретану холодного формування, сполученнях по торцям між собою, забезпечує високу пружність затвору, велику компенсуючу здібність, необхідну при коливаннях зазору між жорсткою частиною понтона і стінкою резервуара, економічне розходження еластичного поліуретану, його високу технологічність як при виготовленні і монтажі, так і при виконанні ремонтних робіт ВІДМІТНОЮ ВІД прототипу ознакою запропонованого пристрою є також вузол кріплення ущільнювального затвору до килима понтона, створюваними розміщеними по периметру килима пластинами трапецієподібної форми, меньшою основою повертаних до центру килима, виконаних з жорсткого пінополіуретану, приклеєних по периметру до килима і по торцям між собою, і разом з затвором додатково стягнутих пристроями, які затискують, типа болтів до килима понтона Запропонований вузол кріплення ущільнювального затвору у відзнаку від прототипу значно зменшує об'єм газостворювання між рівнем рідини і ущільнювальним затвором, що знижує утрати рідини від випарку Крім того використання в якості вузла кріплення пластин з жорсткого пінополіуретану зменшує його вагу, робить його більш технологічним при складанні та монтажі, поліпшує експлуатаційні характеристики пристрой в цілому, Вищевикладені характерні від прототипу відзнаки заявленого пристрою придають йому у порівнянні з прототипом поліпшенні технічні характеристики у частині забезпечення герметичності, високу технологічність при складанні, монтажі та ремонті (клеєве з'єднання з додатковою стяжкою затискувальними пристроями типу болтів по всій ширині килима), надійність в експлуатації Заявлений винахід може бути використаний при оснастці понтонів, виготовлених як з синтетичних матеріалів, так і металевих понтонів для закриття зазору між стінкою резервуара і килимом понтона з забезпеченням необхідної герметичності при довгій його експлуатації Запропонований пристрій може бути також використаний для закриття зазору між стінкою резервуара і плаваючим дахом у резервуарі з плаваючим дахом На фіг 1 зображений пристрій ущільнювального затвору циліндричних резервуарів з понтонами, на фіг 2 - розміщення елементів пристрою на килимі понтона (вид зверху) 59508 Пристрій ущільнювального затвора циліндричних резервуарів з понтонами має еластичні блоки і ущільнювального затвору з еластичного формованого пінополіуретану, склеєних по торцям між собою і приклеєних до пластин 2 трапецієподібної форми, вклеєних по торцям між собою і приклеєних до килима понтона 3, затискувальні пристрої 4 типа болтів з пластинами 5, втулкою 6 і гайками 7 Монтаж пристрою здійснюється слідуючим чином По периметру килима понтона 3, який стоїть від стінки резервуару 6 на величину зазора і, встановлюються затискувальні пристрої 4, на які надягаються пластини 2 трапецієподібної форми і при клеюються до килима понтона 3 і по торцям між собою Потім на затискувальні пристрої 4 зверху надягаються еластичні блоки 1 ущільнювального затвору, які приклеюються к пластинам 2 трапецієподібної форми і по торцям між собою, а потім еластичні блоки 1 ущільнювального затвору, разом з пластинами 2 трапецієподібної форми додатково стягуються затискувальними пристроями 4 за допомогою пластин 5, втулок 6 і гайок 7 Джерела Інформації 1 Патент Роси № 2057053, В65 Д 88/34, 1994р 2 Патент Роси № 2053176, В65 Д 88/34, 1993р фіг. 1 Комп'ютерна верстка А Крулевський фіг. 2 Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
