Дозатор гарячого розливу рідин по рівню

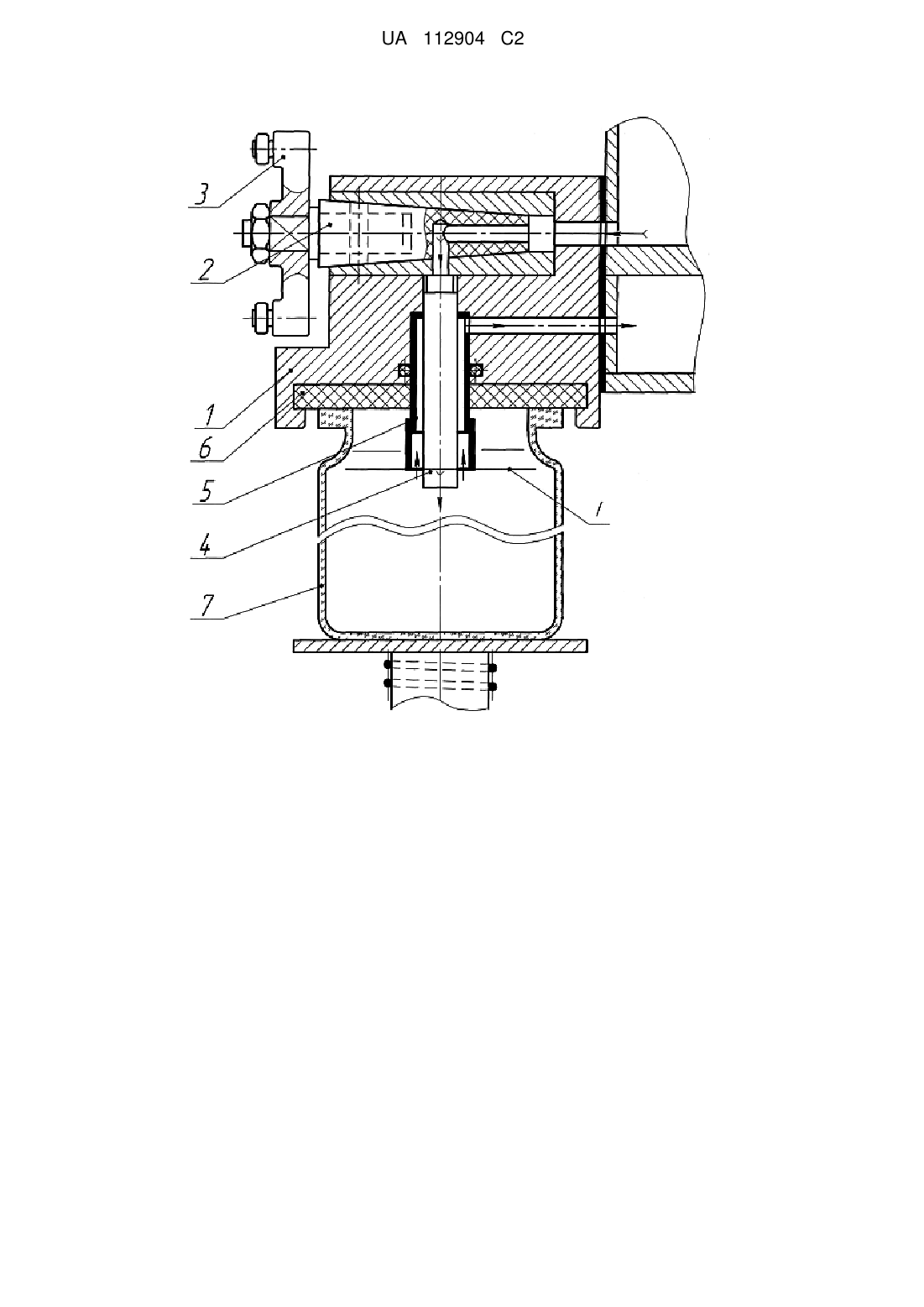

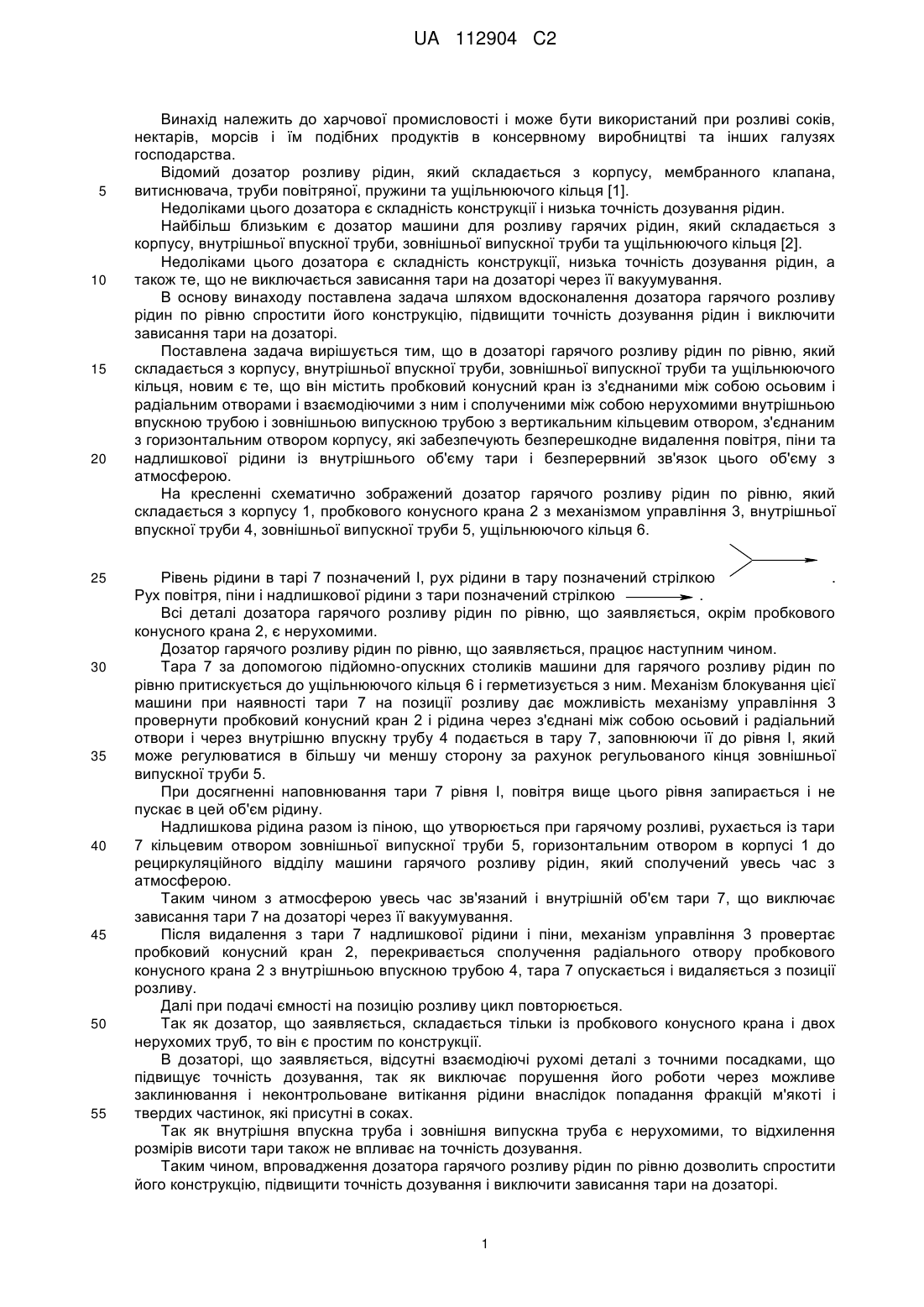

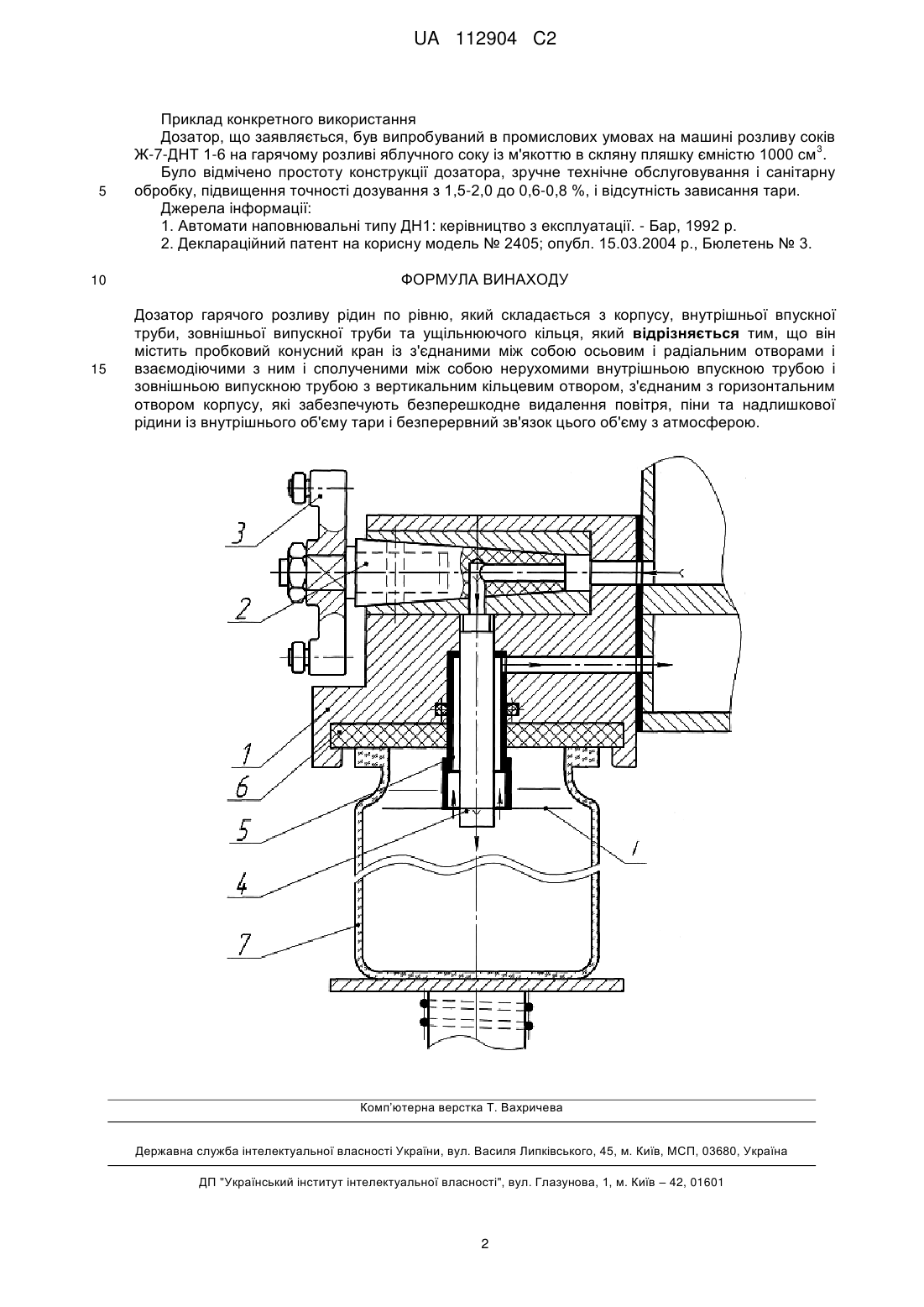

Реферат: Дозатор гарячого розливу рідин по рівню складається з корпусу, внутрішньої впускної труби, зовнішньої випускної труби та ущільнюючого кільця. Дозатор містить пробковий конусний кран із осьовим і радіальним отворами, з'єднаними між собою. З радіальним отвором з’єднані сполучені між собою нерухомі внутрішня впускна труба і зовнішня випускна труба. Зовнішня випускна труба і внутрішня впускна труба утворюють вертикальний кільцевий отвір, з’єднаний з горизонтальним отвором корпусу. Вертикальний кільцевий отвір та горизонтальний отвір корпусу виконані з можливістю забезпечення безперешкодного видалення повітря, піни та надлишкової рідини із внутрішнього об'єму тари і безперервного зв'язку цього об'єму з атмосферою. UA 112904 C2 (12) UA 112904 C2 UA 112904 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до харчової промисловості і може бути використаний при розливі соків, нектарів, морсів і їм подібних продуктів в консервному виробництві та інших галузях господарства. Відомий дозатор розливу рідин, який складається з корпусу, мембранного клапана, витиснювача, труби повітряної, пружини та ущільнюючого кільця [1]. Недоліками цього дозатора є складність конструкції і низька точність дозування рідин. Найбільш близьким є дозатор машини для розливу гарячих рідин, який складається з корпусу, внутрішньої впускної труби, зовнішньої випускної труби та ущільнюючого кільця [2]. Недоліками цього дозатора є складність конструкції, низька точність дозування рідин, а також те, що не виключається зависання тари на дозаторі через її вакуумування. В основу винаходу поставлена задача шляхом вдосконалення дозатора гарячого розливу рідин по рівню спростити його конструкцію, підвищити точність дозування рідин і виключити зависання тари на дозаторі. Поставлена задача вирішується тим, що в дозаторі гарячого розливу рідин по рівню, який складається з корпусу, внутрішньої впускної труби, зовнішньої випускної труби та ущільнюючого кільця, новим є те, що він містить пробковий конусний кран із з'єднаними між собою осьовим і радіальним отворами і взаємодіючими з ним і сполученими між собою нерухомими внутрішньою впускною трубою і зовнішньою випускною трубою з вертикальним кільцевим отвором, з'єднаним з горизонтальним отвором корпусу, які забезпечують безперешкодне видалення повітря, піни та надлишкової рідини із внутрішнього об'єму тари і безперервний зв'язок цього об'єму з атмосферою. На кресленні схематично зображений дозатор гарячого розливу рідин по рівню, який складається з корпусу 1, пробкового конусного крана 2 з механізмом управління 3, внутрішньої впускної труби 4, зовнішньої випускної труби 5, ущільнюючого кільця 6. Рівень рідини в тарі 7 позначений І, рух рідини в тару позначений стрілкою . Рух повітря, піни і надлишкової рідини з тари позначений стрілкою . Всі деталі дозатора гарячого розливу рідин по рівню, що заявляється, окрім пробкового конусного крана 2, є нерухомими. Дозатор гарячого розливу рідин по рівню, що заявляється, працює наступним чином. Тара 7 за допомогою підйомно-опускних столиків машини для гарячого розливу рідин по рівню притискується до ущільнюючого кільця 6 і герметизується з ним. Механізм блокування цієї машини при наявності тари 7 на позиції розливу дає можливість механізму управління 3 провернути пробковий конусний кран 2 і рідина через з'єднані між собою осьовий і радіальний отвори і через внутрішню впускну трубу 4 подається в тару 7, заповнюючи її до рівня І, який може регулюватися в більшу чи меншу сторону за рахунок регульованого кінця зовнішньої випускної труби 5. При досягненні наповнювання тари 7 рівня І, повітря вище цього рівня запирається і не пускає в цей об'єм рідину. Надлишкова рідина разом із піною, що утворюється при гарячому розливі, рухається із тари 7 кільцевим отвором зовнішньої випускної труби 5, горизонтальним отвором в корпусі 1 до рециркуляційного відділу машини гарячого розливу рідин, який сполучений увесь час з атмосферою. Таким чином з атмосферою увесь час зв'язаний і внутрішній об'єм тари 7, що виключає зависання тари 7 на дозаторі через її вакуумування. Після видалення з тари 7 надлишкової рідини і піни, механізм управління 3 провертає пробковий конусний кран 2, перекривається сполучення радіального отвору пробкового конусного крана 2 з внутрішньою впускною трубою 4, тара 7 опускається і видаляється з позиції розливу. Далі при подачі ємності на позицію розливу цикл повторюється. Так як дозатор, що заявляється, складається тільки із пробкового конусного крана і двох нерухомих труб, то він є простим по конструкції. В дозаторі, що заявляється, відсутні взаємодіючі рухомі деталі з точними посадками, що підвищує точність дозування, так як виключає порушення його роботи через можливе заклинювання і неконтрольоване витікання рідини внаслідок попадання фракцій м'якоті і твердих частинок, які присутні в соках. Так як внутрішня впускна труба і зовнішня випускна труба є нерухомими, то відхилення розмірів висоти тари також не впливає на точність дозування. Таким чином, впровадження дозатора гарячого розливу рідин по рівню дозволить спростити його конструкцію, підвищити точність дозування і виключити зависання тари на дозаторі. 1 UA 112904 C2 5 Приклад конкретного використання Дозатор, що заявляється, був випробуваний в промислових умовах на машині розливу соків 3 Ж-7-ДНТ 1-6 на гарячому розливі яблучного соку із м'якоттю в скляну пляшку ємністю 1000 см . Було відмічено простоту конструкції дозатора, зручне технічне обслуговування і санітарну обробку, підвищення точності дозування з 1,5-2,0 до 0,6-0,8 %, і відсутність зависання тари. Джерела інформації: 1. Автомати наповнювальні типу ДН1: керівництво з експлуатації. - Бар, 1992 р. 2. Деклараційний патент на корисну модель № 2405; опубл. 15.03.2004 р., Бюлетень № 3. 10 ФОРМУЛА ВИНАХОДУ 15 Дозатор гарячого розливу рідин по рівню, який складається з корпусу, внутрішньої впускної труби, зовнішньої випускної труби та ущільнюючого кільця, який відрізняється тим, що він містить пробковий конусний кран із з'єднаними між собою осьовим і радіальним отворами і взаємодіючими з ним і сполученими між собою нерухомими внутрішньою впускною трубою і зовнішньою випускною трубою з вертикальним кільцевим отвором, з'єднаним з горизонтальним отвором корпусу, які забезпечують безперешкодне видалення повітря, піни та надлишкової рідини із внутрішнього об'єму тари і безперервний зв'язок цього об'єму з атмосферою. Комп’ютерна верстка Т. Вахричева Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 2
