Форсунка однокомпонентна рідинна відцентрова

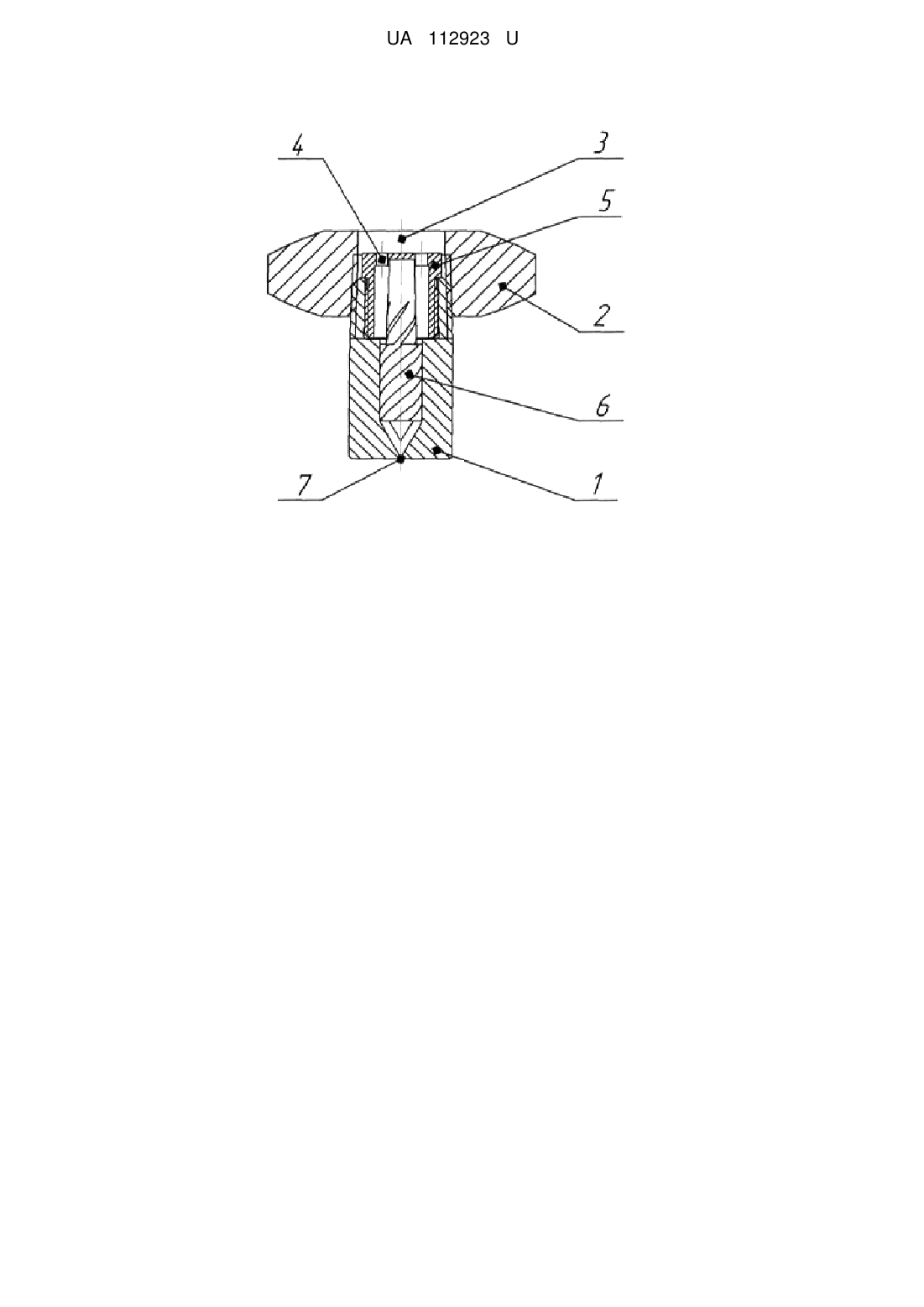

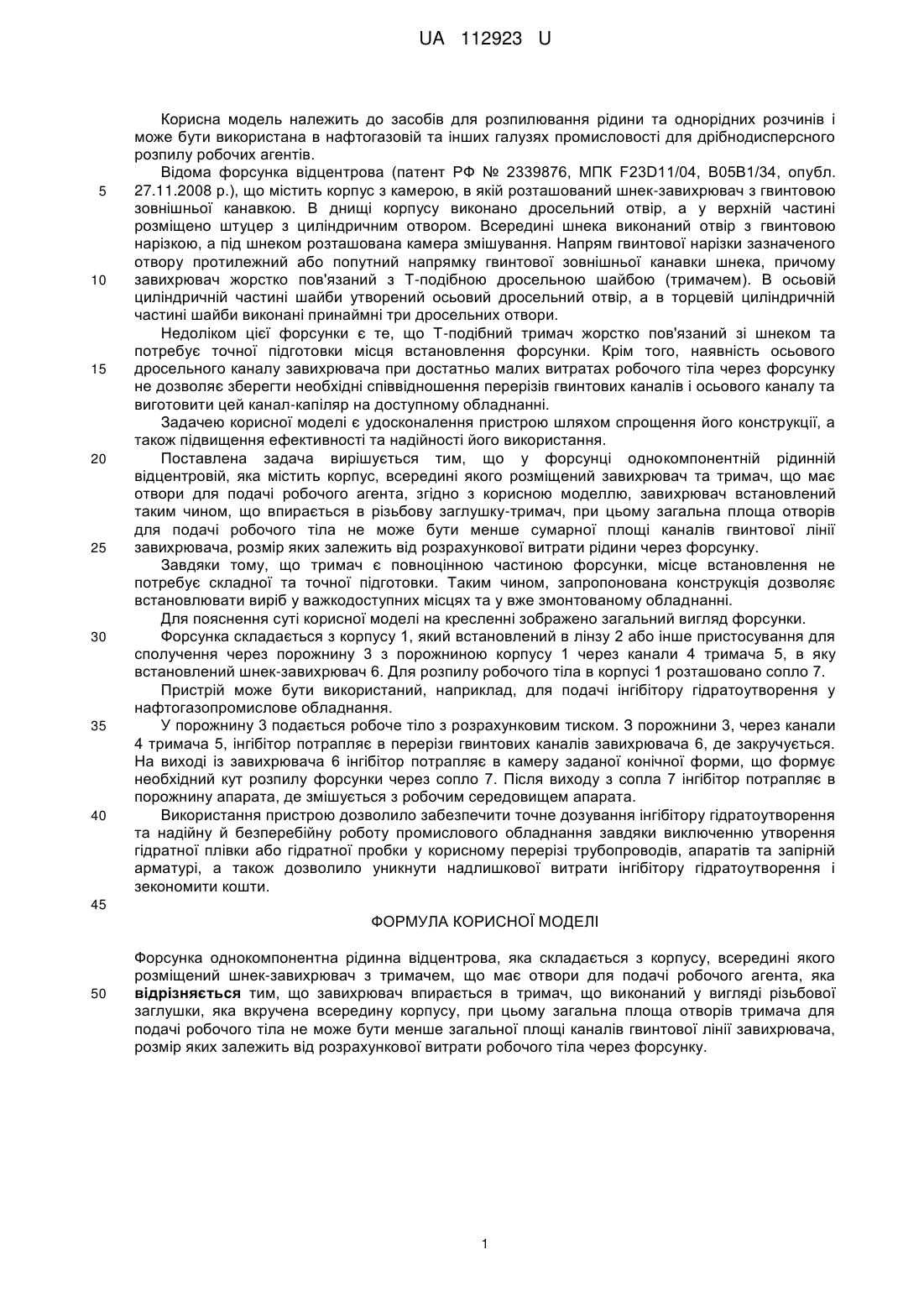

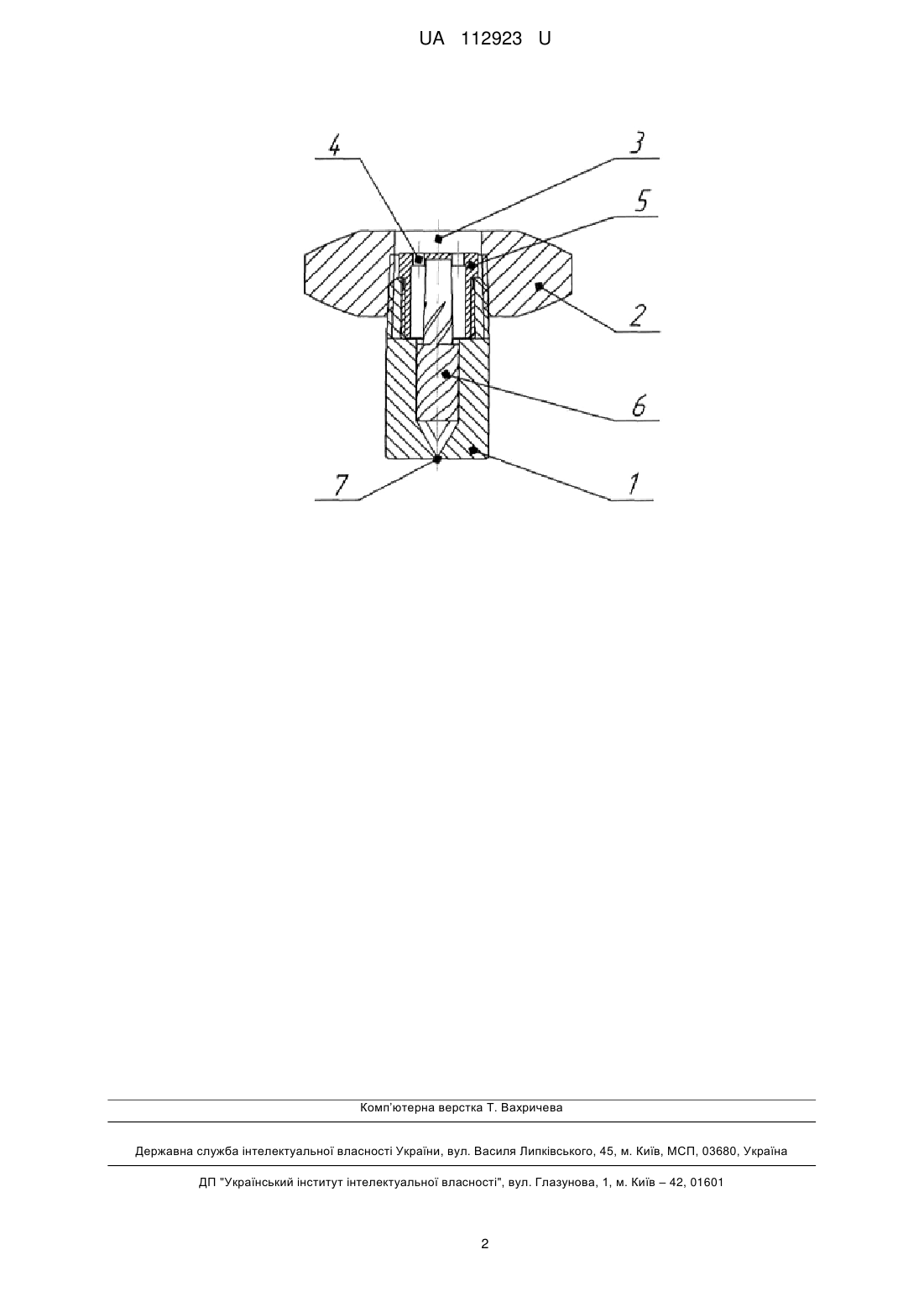

Реферат: Форсунка однокомпонентна рідинна відцентрова містить корпус, всередині якого розміщений шнек-завихрювач з тримачем, що має отвори для подачі робочого агента. Завихрювач впирається в тримач, що виконаний у вигляді різьбової заглушки, яка вкручена всередину корпусу. При цьому загальна площа отворів тримача для подачі робочого тіла не може бути менше загальної площі каналів гвинтової лінії завихрювача, розмір яких залежить від розрахункової витрати робочого тіла через форсунку. UA 112923 U (12) UA 112923 U UA 112923 U 5 10 15 20 25 30 35 40 Корисна модель належить до засобів для розпилювання рідини та однорідних розчинів і може бути використана в нафтогазовій та інших галузях промисловості для дрібнодисперсного розпилу робочих агентів. Відома форсунка відцентрова (патент РФ № 2339876, МПК F23D11/04, В05В1/34, опубл. 27.11.2008 р.), що містить корпус з камерою, в якій розташований шнек-завихрювач з гвинтовою зовнішньої канавкою. В днищі корпусу виконано дросельний отвір, а у верхній частині розміщено штуцер з циліндричним отвором. Всередині шнека виконаний отвір з гвинтовою нарізкою, а під шнеком розташована камера змішування. Напрям гвинтової нарізки зазначеного отвору протилежний або попутний напрямку гвинтової зовнішньої канавки шнека, причому завихрювач жорстко пов'язаний з Т-подібною дросельною шайбою (тримачем). В осьовій циліндричній частині шайби утворений осьовий дросельний отвір, а в торцевій циліндричній частині шайби виконані принаймні три дросельних отвори. Недоліком цієї форсунки є те, що Т-подібний тримач жорстко пов'язаний зі шнеком та потребує точної підготовки місця встановлення форсунки. Крім того, наявність осьового дросельного каналу завихрювача при достатньо малих витратах робочого тіла через форсунку не дозволяє зберегти необхідні співвідношення перерізів гвинтових каналів і осьового каналу та виготовити цей канал-капіляр на доступному обладнанні. Задачею корисної моделі є удосконалення пристрою шляхом спрощення його конструкції, а також підвищення ефективності та надійності його використання. Поставлена задача вирішується тим, що у форсунці однокомпонентній рідинній відцентровій, яка містить корпус, всередині якого розміщений завихрювач та тримач, що має отвори для подачі робочого агента, згідно з корисною моделлю, завихрювач встановлений таким чином, що впирається в різьбову заглушку-тримач, при цьому загальна площа отворів для подачі робочого тіла не може бути менше сумарної площі каналів гвинтової лінії завихрювача, розмір яких залежить від розрахункової витрати рідини через форсунку. Завдяки тому, що тримач є повноцінною частиною форсунки, місце встановлення не потребує складної та точної підготовки. Таким чином, запропонована конструкція дозволяє встановлювати виріб у важкодоступних місцях та у вже змонтованому обладнанні. Для пояснення суті корисної моделі на кресленні зображено загальний вигляд форсунки. Форсунка складається з корпусу 1, який встановлений в лінзу 2 або інше пристосування для сполучення через порожнину 3 з порожниною корпусу 1 через канали 4 тримача 5, в яку встановлений шнек-завихрювач 6. Для розпилу робочого тіла в корпусі 1 розташовано сопло 7. Пристрій може бути використаний, наприклад, для подачі інгібітору гідратоутворення у нафтогазопромислове обладнання. У порожнину 3 подається робоче тіло з розрахунковим тиском. З порожнини 3, через канали 4 тримача 5, інгібітор потрапляє в перерізи гвинтових каналів завихрювача 6, де закручується. На виході із завихрювача 6 інгібітор потрапляє в камеру заданої конічної форми, що формує необхідний кут розпилу форсунки через сопло 7. Після виходу з сопла 7 інгібітор потрапляє в порожнину апарата, де змішується з робочим середовищем апарата. Використання пристрою дозволило забезпечити точне дозування інгібітору гідратоутворення та надійну й безперебійну роботу промислового обладнання завдяки виключенню утворення гідратної плівки або гідратної пробки у корисному перерізі трубопроводів, апаратів та запірній арматурі, а також дозволило уникнути надлишкової витрати інгібітору гідратоутворення і зекономити кошти. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Форсунка однокомпонентна рідинна відцентрова, яка складається з корпусу, всередині якого розміщений шнек-завихрювач з тримачем, що має отвори для подачі робочого агента, яка відрізняється тим, що завихрювач впирається в тримач, що виконаний у вигляді різьбової заглушки, яка вкручена всередину корпусу, при цьому загальна площа отворів тримача для подачі робочого тіла не може бути менше загальної площі каналів гвинтової лінії завихрювача, розмір яких залежить від розрахункової витрати робочого тіла через форсунку. 1 UA 112923 U Комп’ютерна верстка Т. Вахричева Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 2
