Утеплююча цеолітова прокладка

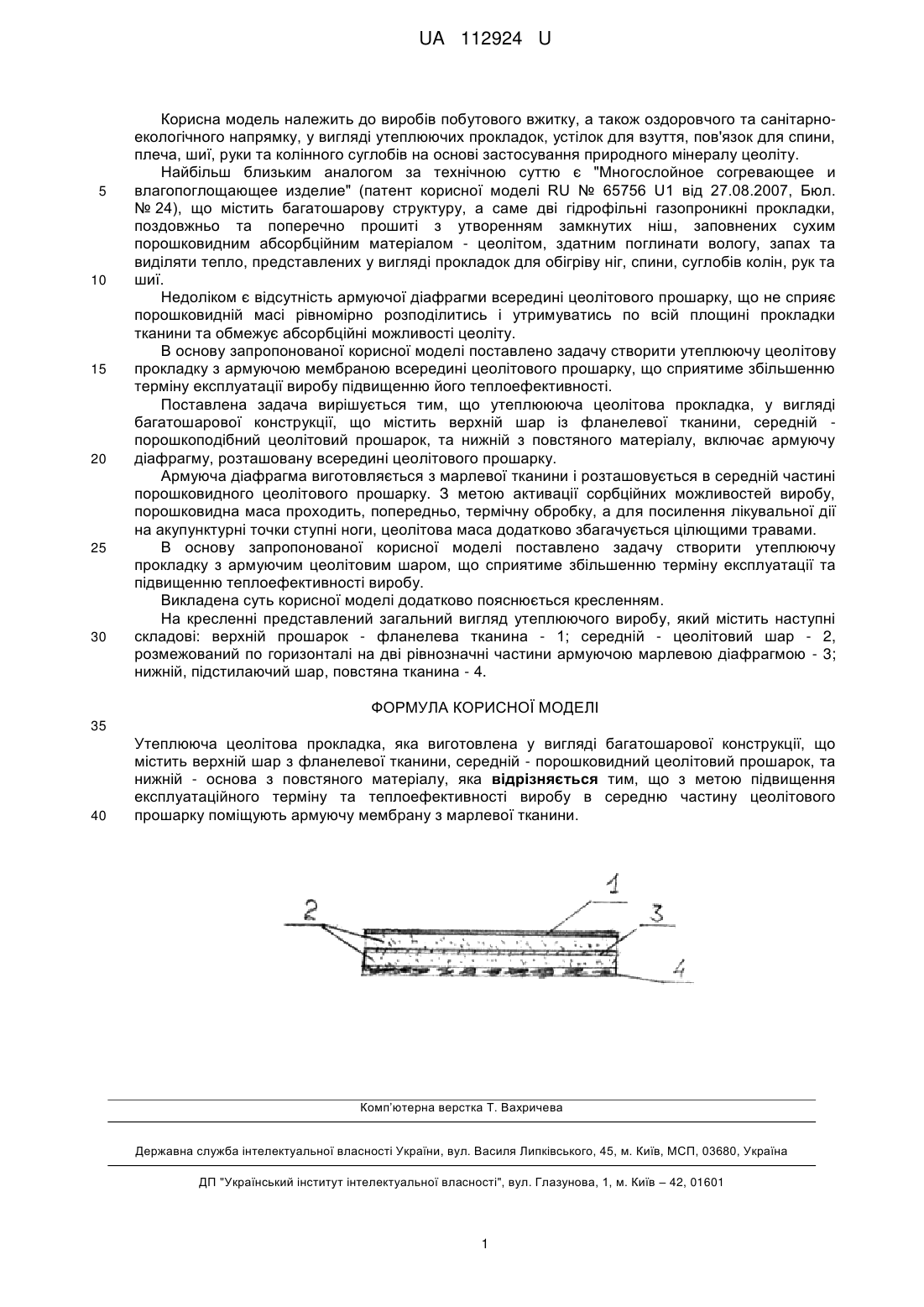

Реферат: Утеплююча цеолітова прокладка виготовлена у вигляді багатошарової конструкції, що містить верхній шар з фланелевої тканини, середній - порошковидний цеолітовий прошарок, та нижній основа з повстяного матеріалу, причому з метою підвищення експлуатаційного терміну та теплоефективності виробу в середню частину цеолітового прошарку поміщують армуючу мембрану з марлевої тканини. UA 112924 U (54) УТЕПЛЮЮЧА ЦЕОЛІТОВА ПРОКЛАДКА UA 112924 U UA 112924 U 5 10 15 20 25 30 Корисна модель належить до виробів побутового вжитку, а також оздоровчого та санітарноекологічного напрямку, у вигляді утеплюючих прокладок, устілок для взуття, пов'язок для спини, плеча, шиї, руки та колінного суглобів на основі застосування природного мінералу цеоліту. Найбільш близьким аналогом за технічною суттю є "Многослойное согревающее и влагопоглощающее изделие" (патент корисної моделі RU № 65756 U1 від 27.08.2007, Бюл. № 24), що містить багатошарову структуру, а саме дві гідрофільні газопроникні прокладки, поздовжньо та поперечно прошиті з утворенням замкнутих ніш, заповнених сухим порошковидним абсорбційним матеріалом - цеолітом, здатним поглинати вологу, запах та виділяти тепло, представлених у вигляді прокладок для обігріву ніг, спини, суглобів колін, рук та шиї. Недоліком є відсутність армуючої діафрагми всередині цеолітового прошарку, що не сприяє порошковидній масі рівномірно розподілитись і утримуватись по всій площині прокладки тканини та обмежує абсорбційні можливості цеоліту. В основу запропонованої корисної моделі поставлено задачу створити утеплюючу цеолітову прокладку з армуючою мембраною всередині цеолітового прошарку, що сприятиме збільшенню терміну експлуатації виробу підвищенню його теплоефективності. Поставлена задача вирішується тим, що утеплюююча цеолітова прокладка, у вигляді багатошарової конструкції, що містить верхній шар із фланелевої тканини, середній порошкоподібний цеолітовий прошарок, та нижній з повстяного матеріалу, включає армуючу діафрагму, розташовану всередині цеолітового прошарку. Армуюча діафрагма виготовляється з марлевої тканини і розташовується в середній частині порошковидного цеолітового прошарку. З метою активації сорбційних можливостей виробу, порошковидна маса проходить, попередньо, термічну обробку, а для посилення лікувальної дії на акупунктурні точки ступні ноги, цеолітова маса додатково збагачується цілющими травами. В основу запропонованої корисної моделі поставлено задачу створити утеплюючу прокладку з армуючим цеолітовим шаром, що сприятиме збільшенню терміну експлуатації та підвищенню теплоефективності виробу. Викладена суть корисної моделі додатково пояснюється кресленням. На кресленні представлений загальний вигляд утеплюючого виробу, який містить наступні складові: верхній прошарок - фланелева тканина - 1; середній - цеолітовий шар - 2, розмежований по горизонталі на дві рівнозначні частини армуючою марлевою діафрагмою - 3; нижній, підстилаючий шар, повстяна тканина - 4. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 Утеплююча цеолітова прокладка, яка виготовлена у вигляді багатошарової конструкції, що містить верхній шар з фланелевої тканини, середній - порошковидний цеолітовий прошарок, та нижній - основа з повстяного матеріалу, яка відрізняється тим, що з метою підвищення експлуатаційного терміну та теплоефективності виробу в середню частину цеолітового прошарку поміщують армуючу мембрану з марлевої тканини. Комп’ютерна верстка Т. Вахричева Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 1
