Відцентрова форсунка

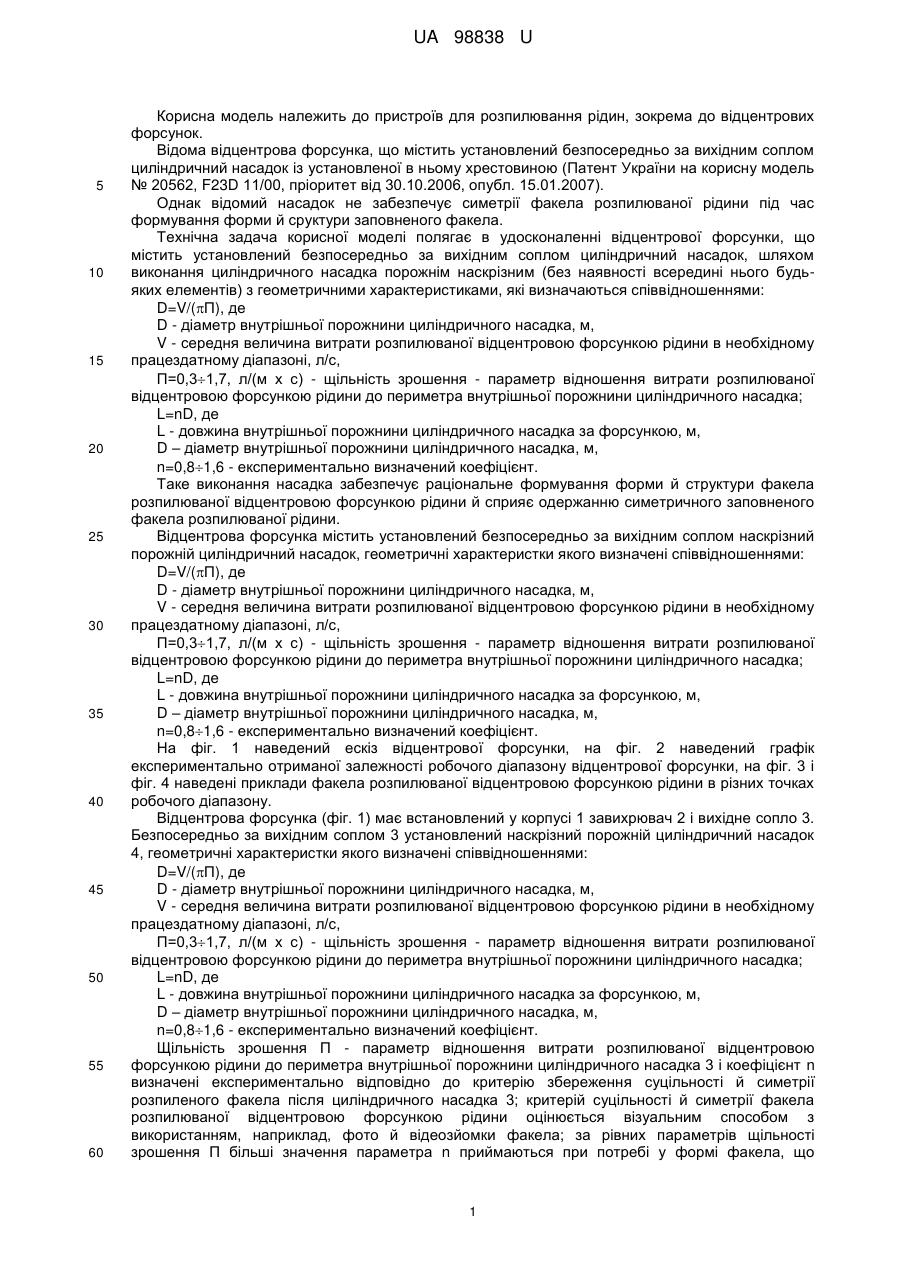

Реферат: Відцентрова форсунка містить установлений безпосередньо за вихідним соплом циліндричний насадок, який виконаний порожнім наскрізним, і його геометричні характеристки визначені співвідношеннями: D=V/(), де D - діаметр внутрішньої порожнини циліндричного насадка, м, V - середня величина витрати відцентровою форсункою розпилюваної рідини в необхідному працездатному діапазоні, л/с, =0,31,7, л/(м х с) - щільність зрошення - параметр відношення витрати розпилюваної відцентровою форсункою рідини до периметра внутрішньої порожнини циліндричного насадка; L=nD, де L - довжина внутрішньої порожнини циліндричного насадка за форсункою, м, D – діаметр внутрішньої порожнини циліндричного насадка, м, n=0,81,6 - експериментально визначений коефіцієнт. UA 98838 U (54) ВІДЦЕНТРОВА ФОРСУНКА UA 98838 U UA 98838 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв для розпилювання рідин, зокрема до відцентрових форсунок. Відома відцентрова форсунка, що містить установлений безпосередньо за вихідним соплом циліндричний насадок із установленої в ньому хрестовиною (Патент України на корисну модель № 20562, F23D 11/00, пріоритет від 30.10.2006, опубл. 15.01.2007). Однак відомий насадок не забезпечує симетрії факела розпилюваної рідини під час формування форми й сруктури заповненого факела. Технічна задача корисної моделі полягає в удосконаленні відцентрової форсунки, що містить установлений безпосередньо за вихідним соплом циліндричний насадок, шляхом виконання циліндричного насадка порожнім наскрізним (без наявності всередині нього будьяких елементів) з геометричними характеристиками, які визначаються співвідношеннями: D=V/(П), де D - діаметр внутрішньої порожнини циліндричного насадка, м, V - середня величина витрати розпилюваної відцентровою форсункою рідини в необхідному працездатному діапазоні, л/с, П=0,31,7, л/(м х с) - щільність зрошення - параметр відношення витрати розпилюваної відцентровою форсункою рідини до периметра внутрішньої порожнини циліндричного насадка; L=nD, де L - довжина внутрішньої порожнини циліндричного насадка за форсункою, м, D – діаметр внутрішньої порожнини циліндричного насадка, м, n=0,81,6 - експериментально визначений коефіцієнт. Таке виконання насадка забезпечує раціональне формування форми й структури факела розпилюваної відцентровою форсункою рідини й сприяє одержанню симетричного заповненого факела розпилюваної рідини. Відцентрова форсунка містить установлений безпосередньо за вихідним соплом наскрізний порожній циліндричний насадок, геометричні характеристки якого визначені співвідношеннями: D=V/(П), де D - діаметр внутрішньої порожнини циліндричного насадка, м, V - середня величина витрати розпилюваної відцентровою форсункою рідини в необхідному працездатному діапазоні, л/с, П=0,31,7, л/(м х с) - щільність зрошення - параметр відношення витрати розпилюваної відцентровою форсункою рідини до периметра внутрішньої порожнини циліндричного насадка; L=nD, де L - довжина внутрішньої порожнини циліндричного насадка за форсункою, м, D – діаметр внутрішньої порожнини циліндричного насадка, м, n=0,81,6 - експериментально визначений коефіцієнт. На фіг. 1 наведений ескіз відцентрової форсунки, на фіг. 2 наведений графік експериментально отриманої залежності робочого діапазону відцентрової форсунки, на фіг. 3 і фіг. 4 наведені приклади факела розпилюваної відцентровою форсункою рідини в різних точках робочого діапазону. Відцентрова форсунка (фіг. 1) має встановлений у корпусі 1 завихрювач 2 і вихідне сопло 3. Безпосередньо за вихідним соплом 3 установлений наскрізний порожній циліндричний насадок 4, геометричні характеристки якого визначені співвідношеннями: D=V/(П), де D - діаметр внутрішньої порожнини циліндричного насадка, м, V - середня величина витрати розпилюваної відцентровою форсункою рідини в необхідному працездатному діапазоні, л/с, П=0,31,7, л/(м х с) - щільність зрошення - параметр відношення витрати розпилюваної відцентровою форсункою рідини до периметра внутрішньої порожнини циліндричного насадка; L=nD, де L - довжина внутрішньої порожнини циліндричного насадка за форсункою, м, D – діаметр внутрішньої порожнини циліндричного насадка, м, n=0,81,6 - експериментально визначений коефіцієнт. Щільність зрошення П - параметр відношення витрати розпилюваної відцентровою форсункою рідини до периметра внутрішньої порожнини циліндричного насадка 3 і коефіцієнт n визначені експериментально відповідно до критерію збереження суцільності й симетрії розпиленого факела після циліндричного насадка 3; критерій суцільності й симетрії факела розпилюваної відцентровою форсункою рідини оцінюється візуальним способом з використанням, наприклад, фото й відеозйомки факела; за рівних параметрів щільності зрошення П більші значення параметра n приймаються при потребі у формі факела, що 1 UA 98838 U 5 10 15 20 наближається до циліндричного, а менші значення параметра n приймаються при необхідності збільшення кута розкриття факела. Геометричні характеристики наскрізного порожнього циліндричного насадка 4 визначають для конкретної відцентрової форсунки виходячи із графіка експериментально отриманої залежності витрати й тиску розпилюваної рідини у робочому діапазоні (фіг. 2). Приклад розрахунку геометричних характеристик наскрізного порожнього циліндричного насадка. Із графіка експериментально отриманої залежності робочого діапазону відцентрової форсунки (фіг. 2) слід взяти середню величину необхідної витрати рідини - 0,05 л/с (3 л/хв). Із зазначених для них діапазонів вибирається середнє значення для щільності зрошення П=1 л/(м х с) і значення експериментально визначеного коефіцієнта n=1,6. Підстановка прийнятих значень у формули дає: діаметр внутрішньої порожнини циліндричного насадка D=0,05/( x 1)=0,0159 м, довжина внутрішньої порожнини циліндричного насадка L=1,6 × 0,0159=0,0254 м. На фіг. 3 й 4 наведені приклади факела рідини, розпилюваної відцентровою форсункою з вибраним насадком, в різних точках робочого діапазону (відповідно, зокрема, для значень витрати 1,5 л/хв й 3,8 л/хв), за якими можна судити про суцільність й симетрію факела. Пропонована відцентрова форсунка з розташованим за соплом наскрізним порожнім циліндричним насадком забезпечує симетрію заповненого факела розпилюваної рідини. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 Відцентрова форсунка, що містить установлений безпосередньо за вихідним соплом циліндричний насадок, яка відрізняється тим, що насадок виконаний порожнім наскрізним і його геометричні характеристки визначені співвідношеннями: D=V/(), де D - діаметр внутрішньої порожнини циліндричного насадка, м, V - середня величина витрати відцентровою форсункою розпилюваної рідини в необхідному працездатному діапазоні, л/с, =0,31,7, л/(м х с) - щільність зрошення - параметр відношення витрати розпилюваної відцентровою форсункою рідини до периметра внутрішньої порожнини циліндричного насадка; L=nD, де L - довжина внутрішньої порожнини циліндричного насадка за форсункою, м, D – діаметр внутрішньої порожнини циліндричного насадка, м, n=0,81,6 - експериментально визначений коефіцієнт. 2 UA 98838 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
