Пристрій для штампування панелей жорсткості імпульсними джерелами енергії

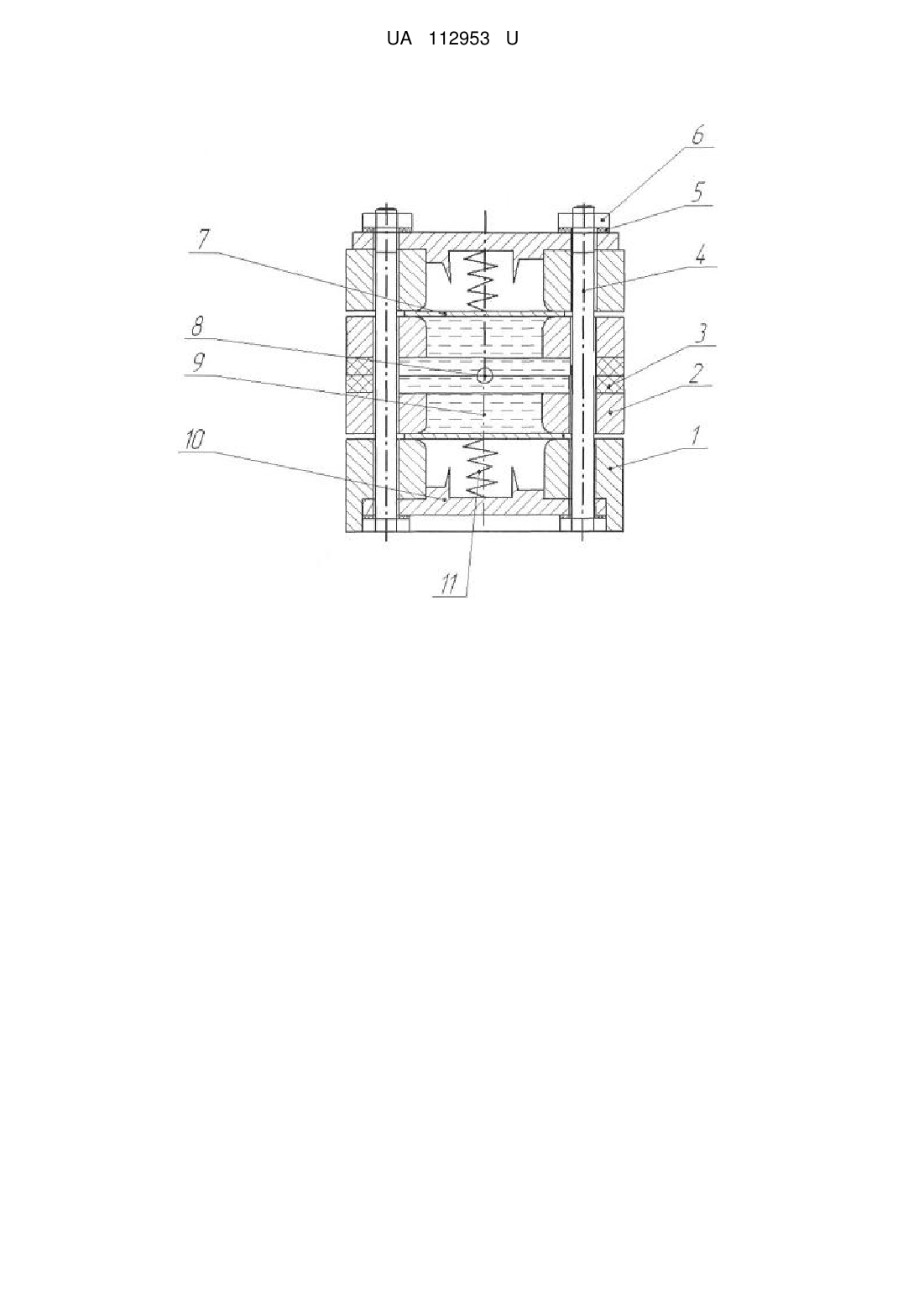

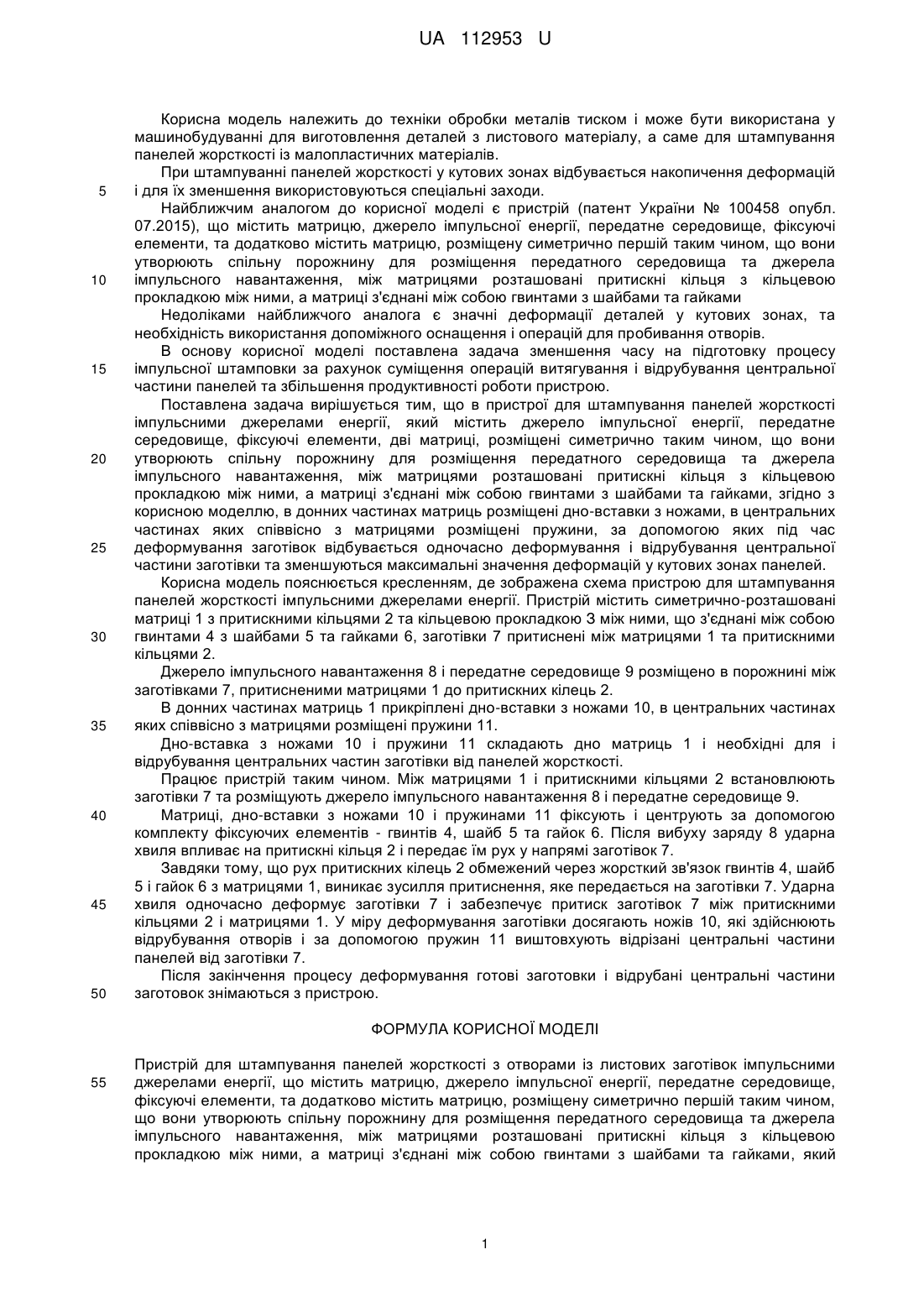

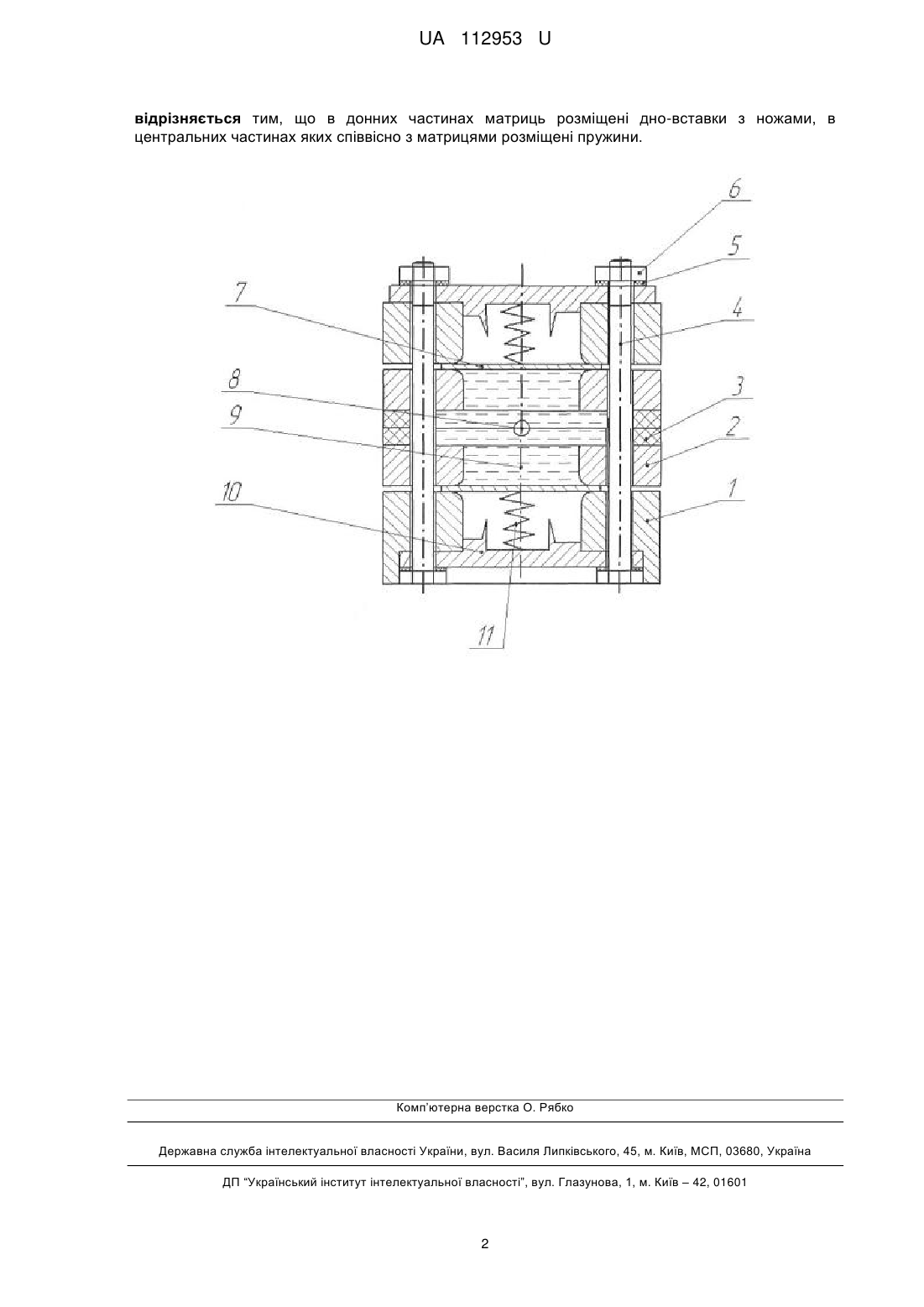

Реферат: Пристрій для штампування панелей жорсткості з отворами із листових заготівок імпульсними джерелами енергії містить матрицю, джерело імпульсної енергії, передатне середовище, фіксуючі елементи. Пристрій містить другу матрицю, розміщену симетрично першій таким чином, що вони утворюють спільну порожнину для розміщення передатного середовища та джерела імпульсного навантаження. Між матрицями розташовані притискні кільця з кільцевою прокладкою між ними. Матриці з'єднані між собою гвинтами з шайбами та гайками. В донних частинах матриць розміщені дно-вставки з ножами, в центральних частинах яких співвісно з матрицями розміщені пружини. UA 112953 U (54) ПРИСТРІЙ ДЛЯ ШТАМПУВАННЯ ПАНЕЛЕЙ ЖОРСТКОСТІ ІМПУЛЬСНИМИ ДЖЕРЕЛАМИ ЕНЕРГІЇ UA 112953 U UA 112953 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до техніки обробки металів тиском і може бути використана у машинобудуванні для виготовлення деталей з листового матеріалу, а саме для штампування панелей жорсткості із малопластичних матеріалів. При штампуванні панелей жорсткості у кутових зонах відбувається накопичення деформацій і для їх зменшення використовуються спеціальні заходи. Найближчим аналогом до корисної моделі є пристрій (патент України № 100458 опубл. 07.2015), що містить матрицю, джерело імпульсної енергії, передатне середовище, фіксуючі елементи, та додатково містить матрицю, розміщену симетрично першій таким чином, що вони утворюють спільну порожнину для розміщення передатного середовища та джерела імпульсного навантаження, між матрицями розташовані притискні кільця з кільцевою прокладкою між ними, а матриці з'єднані між собою гвинтами з шайбами та гайками Недоліками найближчого аналога є значні деформації деталей у кутових зонах, та необхідність використання допоміжного оснащення і операцій для пробивання отворів. В основу корисної моделі поставлена задача зменшення часу на підготовку процесу імпульсної штамповки за рахунок суміщення операцій витягування і відрубування центральної частини панелей та збільшення продуктивності роботи пристрою. Поставлена задача вирішується тим, що в пристрої для штампування панелей жорсткості імпульсними джерелами енергії, який містить джерело імпульсної енергії, передатне середовище, фіксуючі елементи, дві матриці, розміщені симетрично таким чином, що вони утворюють спільну порожнину для розміщення передатного середовища та джерела імпульсного навантаження, між матрицями розташовані притискні кільця з кільцевою прокладкою між ними, а матриці з'єднані між собою гвинтами з шайбами та гайками, згідно з корисною моделлю, в донних частинах матриць розміщені дно-вставки з ножами, в центральних частинах яких співвісно з матрицями розміщені пружини, за допомогою яких під час деформування заготівок відбувається одночасно деформування і відрубування центральної частини заготівки та зменшуються максимальні значення деформацій у кутових зонах панелей. Корисна модель пояснюється кресленням, де зображена схема пристрою для штампування панелей жорсткості імпульсними джерелами енергії. Пристрій містить симетрично-розташовані матриці 1 з притискними кільцями 2 та кільцевою прокладкою З між ними, що з'єднані між собою гвинтами 4 з шайбами 5 та гайками 6, заготівки 7 притиснені між матрицями 1 та притискними кільцями 2. Джерело імпульсного навантаження 8 і передатне середовище 9 розміщено в порожнині між заготівками 7, притисненими матрицями 1 до притискних кілець 2. В донних частинах матриць 1 прикріплені дно-вставки з ножами 10, в центральних частинах яких співвісно з матрицями розміщені пружини 11. Дно-вставка з ножами 10 і пружини 11 складають дно матриць 1 і необхідні для і відрубування центральних частин заготівки від панелей жорсткості. Працює пристрій таким чином. Між матрицями 1 і притискними кільцями 2 встановлюють заготівки 7 та розміщують джерело імпульсного навантаження 8 і передатне середовище 9. Матриці, дно-вставки з ножами 10 і пружинами 11 фіксують і центрують за допомогою комплекту фіксуючих елементів - гвинтів 4, шайб 5 та гайок 6. Після вибуху заряду 8 ударна хвиля впливає на притискні кільця 2 і передає їм рух у напрямі заготівок 7. Завдяки тому, що рух притискних кілець 2 обмежений через жорсткий зв'язок гвинтів 4, шайб 5 і гайок 6 з матрицями 1, виникає зусилля притиснення, яке передається на заготівки 7. Ударна хвиля одночасно деформує заготівки 7 і забезпечує притиск заготівок 7 між притискними кільцями 2 і матрицями 1. У міру деформування заготівки досягають ножів 10, які здійснюютьвідрубування отворів і за допомогою пружин 11 виштовхують відрізані центральні частини панелей від заготівки 7. Після закінчення процесу деформування готові заготовки і відрубані центральні частини заготовок знімаються з пристрою. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Пристрій для штампування панелей жорсткості з отворами із листових заготівок імпульсними джерелами енергії, що містить матрицю, джерело імпульсної енергії, передатне середовище, фіксуючі елементи, та додатково містить матрицю, розміщену симетрично першій таким чином, що вони утворюють спільну порожнину для розміщення передатного середовища та джерела імпульсного навантаження, між матрицями розташовані притискні кільця з кільцевою прокладкою між ними, а матриці з'єднані між собою гвинтами з шайбами та гайками, який 1 UA 112953 U відрізняється тим, що в донних частинах матриць розміщені дно-вставки з ножами, в центральних частинах яких співвісно з матрицями розміщені пружини. Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
