Пристрій для штампування листових деталей імпульсними джерелами енергії

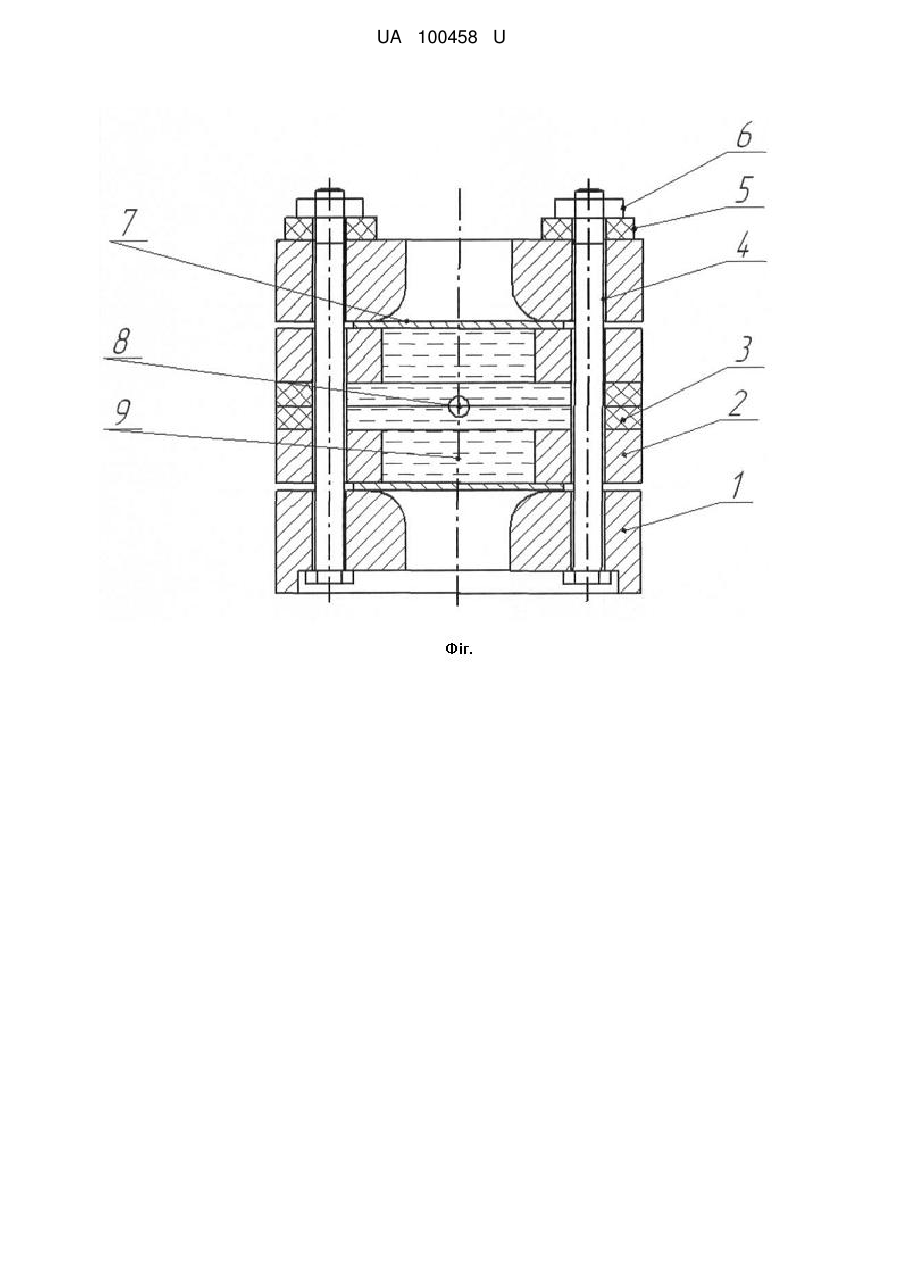

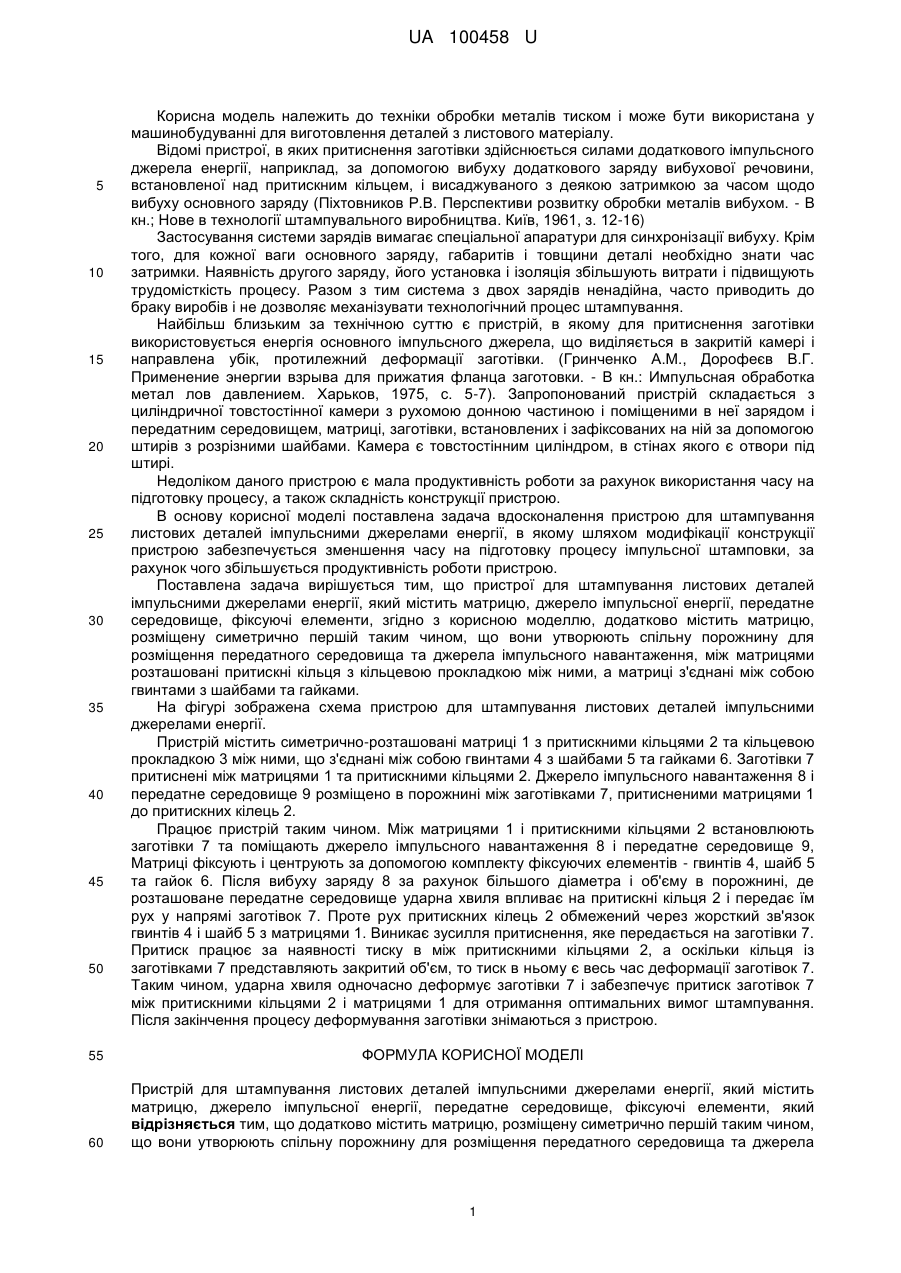

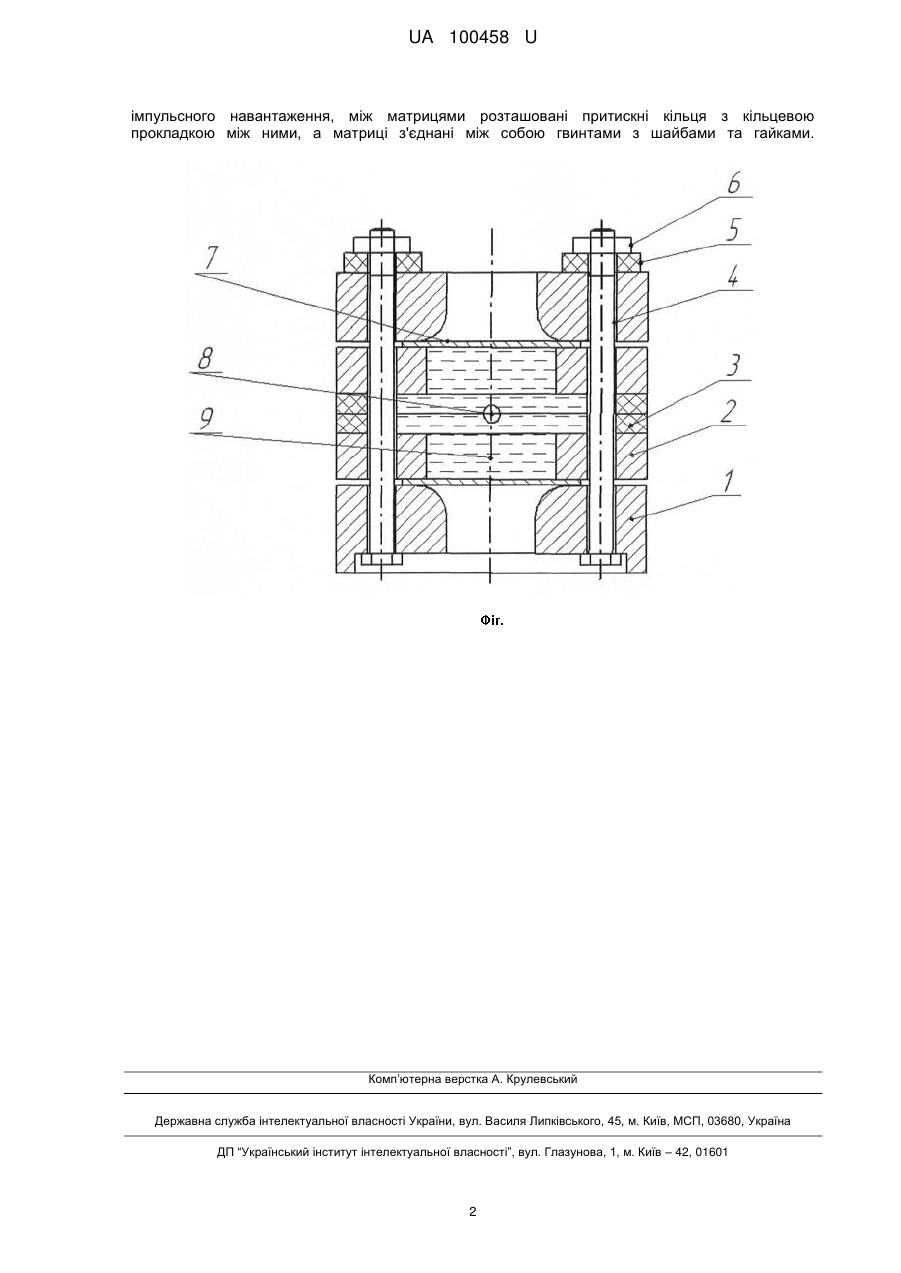

Реферат: Пристрій для штампування листових деталей імпульсними джерелами енергії, який містить матрицю, джерело імпульсної енергії, передатне середовище, фіксуючі елементи, причому додатково містить матрицю, розміщену симетрично першій таким чином, що вони утворюють спільну порожнину для розміщення передатного середовища та джерела імпульсного навантаження, між матрицями розташовані притискні кільця з кільцевою прокладкою між ними, а матриці з'єднані між собою гвинтами з шайбами та гайками. UA 100458 U (54) ПРИСТРІЙ ДЛЯ ШТАМПУВАННЯ ЛИСТОВИХ ДЕТАЛЕЙ ІМПУЛЬСНИМИ ДЖЕРЕЛАМИ ЕНЕРГІЇ UA 100458 U UA 100458 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до техніки обробки металів тиском і може бути використана у машинобудуванні для виготовлення деталей з листового матеріалу. Відомі пристрої, в яких притиснення заготівки здійснюється силами додаткового імпульсного джерела енергії, наприклад, за допомогою вибуху додаткового заряду вибухової речовини, встановленої над притискним кільцем, і висаджуваного з деякою затримкою за часом щодо вибуху основного заряду (Піхтовников Р.В. Перспективи розвитку обробки металів вибухом. - В кн.; Нове в технології штампувального виробництва. Київ, 1961, з. 12-16) Застосування системи зарядів вимагає спеціальної апаратури для синхронізації вибуху. Крім того, для кожної ваги основного заряду, габаритів і товщини деталі необхідно знати час затримки. Наявність другого заряду, його установка і ізоляція збільшують витрати і підвищують трудомісткість процесу. Разом з тим система з двох зарядів ненадійна, часто приводить до браку виробів і не дозволяє механізувати технологічний процес штампування. Найбільш близьким за технічною суттю є пристрій, в якому для притиснення заготівки використовується енергія основного імпульсного джерела, що виділяється в закритій камері і направлена убік, протилежний деформації заготівки. (Гринченко А.М., Дорофеєв В.Г. Применение энергии взрыва для прижатия фланца заготовки. - В кн.: Импульсная обработка метал лов давлением. Харьков, 1975, с. 5-7). Запропонований пристрій складається з циліндричної товстостінної камери з рухомою донною частиною і поміщеними в неї зарядом і передатним середовищем, матриці, заготівки, встановлених і зафіксованих на ній за допомогою штирів з розрізними шайбами. Камера є товстостінним циліндром, в стінах якого є отвори під штирі. Недоліком даного пристрою є мала продуктивність роботи за рахунок використання часу на підготовку процесу, а також складність конструкції пристрою. В основу корисної моделі поставлена задача вдосконалення пристрою для штампування листових деталей імпульсними джерелами енергії, в якому шляхом модифікації конструкції пристрою забезпечується зменшення часу на підготовку процесу імпульсної штамповки, за рахунок чого збільшується продуктивність роботи пристрою. Поставлена задача вирішується тим, що пристрої для штампування листових деталей імпульсними джерелами енергії, який містить матрицю, джерело імпульсної енергії, передатне середовище, фіксуючі елементи, згідно з корисною моделлю, додатково містить матрицю, розміщену симетрично першій таким чином, що вони утворюють спільну порожнину для розміщення передатного середовища та джерела імпульсного навантаження, між матрицями розташовані притискні кільця з кільцевою прокладкою між ними, а матриці з'єднані між собою гвинтами з шайбами та гайками. На фігурі зображена схема пристрою для штампування листових деталей імпульсними джерелами енергії. Пристрій містить симетрично-розташовані матриці 1 з притискними кільцями 2 та кільцевою прокладкою 3 між ними, що з'єднані між собою гвинтами 4 з шайбами 5 та гайками 6. Заготівки 7 притиснені між матрицями 1 та притискними кільцями 2. Джерело імпульсного навантаження 8 і передатне середовище 9 розміщено в порожнині між заготівками 7, притисненими матрицями 1 до притискних кілець 2. Працює пристрій таким чином. Між матрицями 1 і притискними кільцями 2 встановлюють заготівки 7 та поміщають джерело імпульсного навантаження 8 і передатне середовище 9, Матриці фіксують і центрують за допомогою комплекту фіксуючих елементів - гвинтів 4, шайб 5 та гайок 6. Після вибуху заряду 8 за рахунок більшого діаметра і об'єму в порожнині, де розташоване передатне середовище ударна хвиля впливає на притискні кільця 2 і передає їм рух у напрямі заготівок 7. Проте рух притискних кілець 2 обмежений через жорсткий зв'язок гвинтів 4 і шайб 5 з матрицями 1. Виникає зусилля притиснення, яке передається на заготівки 7. Притиск працює за наявності тиску в між притискними кільцями 2, а оскільки кільця із заготівками 7 представляють закритий об'єм, то тиск в ньому є весь час деформації заготівок 7. Таким чином, ударна хвиля одночасно деформує заготівки 7 і забезпечує притиск заготівок 7 між притискними кільцями 2 і матрицями 1 для отримання оптимальних вимог штампування. Після закінчення процесу деформування заготівки знімаються з пристрою. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Пристрій для штампування листових деталей імпульсними джерелами енергії, який містить матрицю, джерело імпульсної енергії, передатне середовище, фіксуючі елементи, який відрізняється тим, що додатково містить матрицю, розміщену симетрично першій таким чином, що вони утворюють спільну порожнину для розміщення передатного середовища та джерела 1 UA 100458 U імпульсного навантаження, між матрицями розташовані притискні кільця з кільцевою прокладкою між ними, а матриці з'єднані між собою гвинтами з шайбами та гайками. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
