Пристрій для імпульсного електрогідравлічного штампування

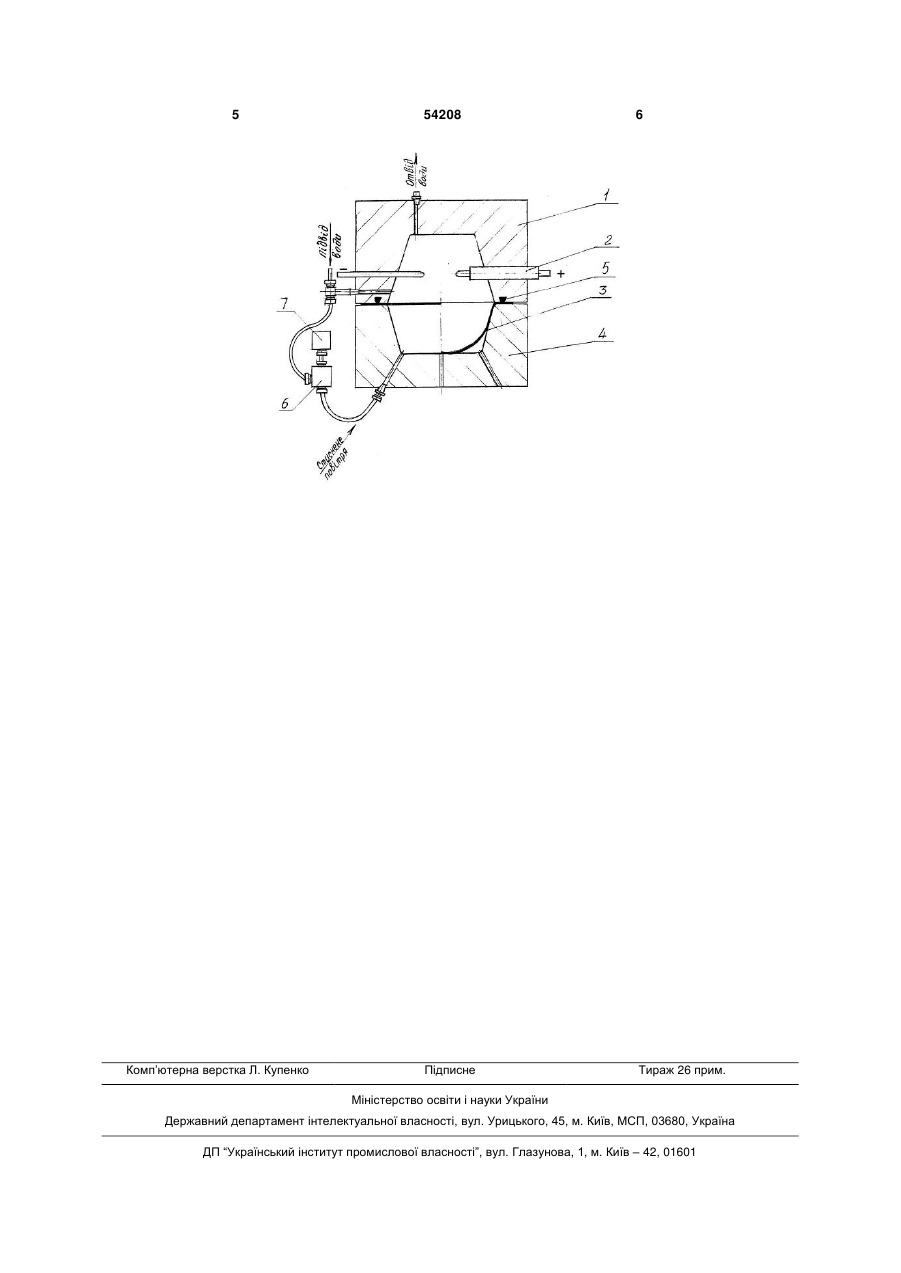

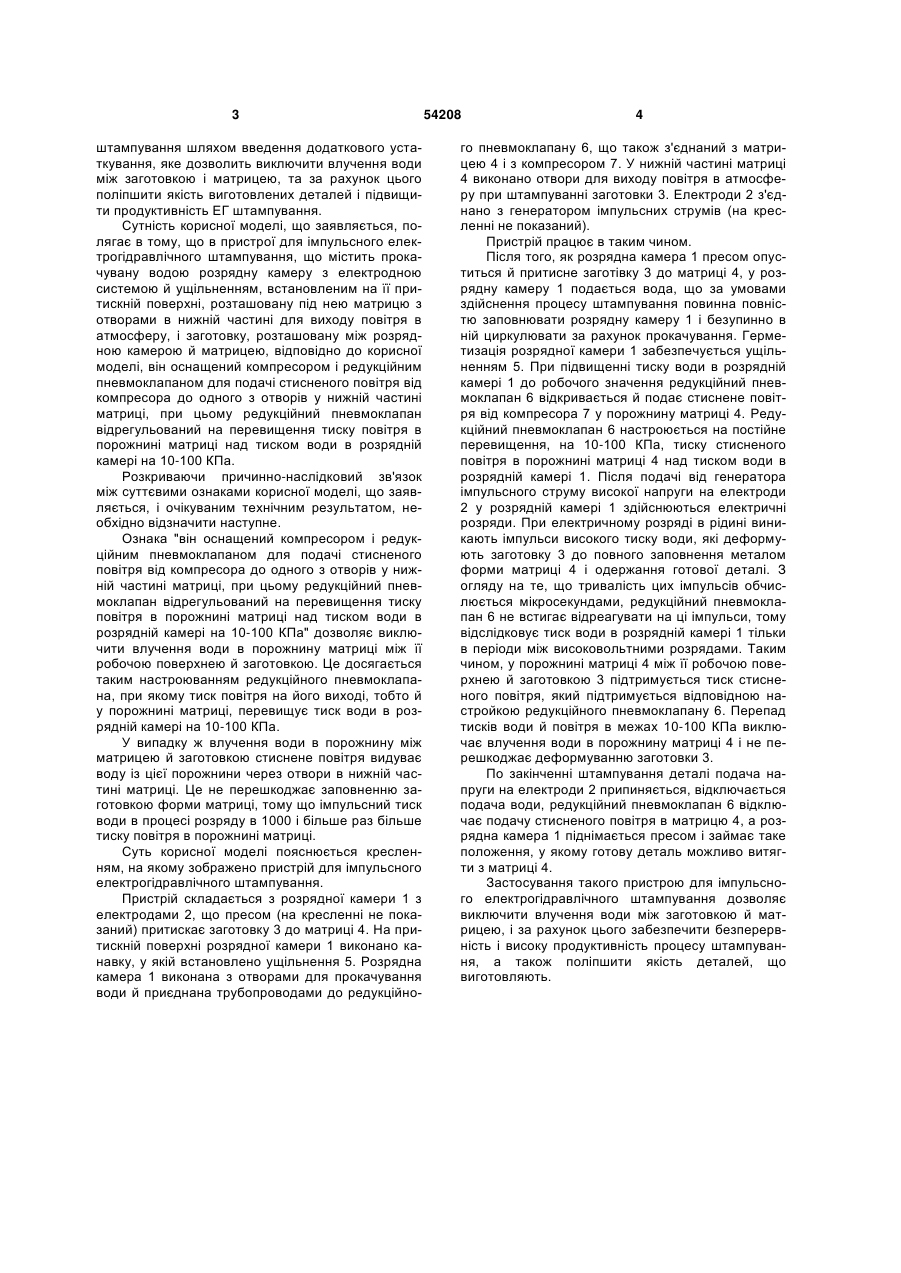

Пристрій для імпульсного електрогідравлічного штампування, що містить прокачувану водою розрядну камеру з електродною системою та ущі 3 штампування шляхом введення додаткового устаткування, яке дозволить виключити влучення води між заготовкою і матрицею, та за рахунок цього поліпшити якість виготовлених деталей і підвищити продуктивність ЕГ штампування. Сутність корисної моделі, що заявляється, полягає в тому, що в пристрої для імпульсного електрогідравлічного штампування, що містить прокачувану водою розрядну камеру з електродною системою й ущільненням, встановленим на її притискній поверхні, розташовану під нею матрицю з отворами в нижній частині для виходу повітря в атмосферу, і заготовку, розташовану між розрядною камерою й матрицею, відповідно до корисної моделі, він оснащений компресором і редукційним пневмоклапаном для подачі стисненого повітря від компресора до одного з отворів у нижній частині матриці, при цьому редукційний пневмоклапан відрегульований на перевищення тиску повітря в порожнині матриці над тиском води в розрядній камері на 10-100 КПа. Розкриваючи причинно-наслідковий зв'язок між суттєвими ознаками корисної моделі, що заявляється, і очікуваним технічним результатом, необхідно відзначити наступне. Ознака "він оснащений компресором і редукційним пневмоклапаном для подачі стисненого повітря від компресора до одного з отворів у нижній частині матриці, при цьому редукційний пневмоклапан відрегульований на перевищення тиску повітря в порожнині матриці над тиском води в розрядній камері на 10-100 КПа" дозволяє виключити влучення води в порожнину матриці між її робочою поверхнею й заготовкою. Це досягається таким настроюванням редукційного пневмоклапана, при якому тиск повітря на його виході, тобто й у порожнині матриці, перевищує тиск води в розрядній камері на 10-100 КПа. У випадку ж влучення води в порожнину між матрицею й заготовкою стиснене повітря видуває воду із цієї порожнини через отвори в нижній частині матриці. Це не перешкоджає заповненню заготовкою форми матриці, тому що імпульсний тиск води в процесі розряду в 1000 і більше раз більше тиску повітря в порожнині матриці. Суть корисної моделі пояснюється кресленням, на якому зображено пристрій для імпульсного електрогідравлічного штампування. Пристрій складається з розрядної камери 1 з електродами 2, що пресом (на кресленні не показаний) притискає заготовку 3 до матриці 4. На притискній поверхні розрядної камери 1 виконано канавку, у якій встановлено ущільнення 5. Розрядна камера 1 виконана з отворами для прокачування води й приєднана трубопроводами до редукційно 54208 4 го пневмоклапану 6, що також з'єднаний з матрицею 4 і з компресором 7. У нижній частині матриці 4 виконано отвори для виходу повітря в атмосферу при штампуванні заготовки 3. Електроди 2 з'єднано з генератором імпульсних струмів (на кресленні не показаний). Пристрій працює в таким чином. Після того, як розрядна камера 1 пресом опуститься й притисне заготівку 3 до матриці 4, у розрядну камеру 1 подається вода, що за умовами здійснення процесу штампування повинна повністю заповнювати розрядну камеру 1 і безупинно в ній циркулювати за рахунок прокачування. Герметизація розрядної камери 1 забезпечується ущільненням 5. При підвищенні тиску води в розрядній камері 1 до робочого значення редукційний пневмоклапан 6 відкривається й подає стиснене повітря від компресора 7 у порожнину матриці 4. Редукційний пневмоклапан 6 настроюється на постійне перевищення, на 10-100 КПа, тиску стисненого повітря в порожнині матриці 4 над тиском води в розрядній камері 1. Після подачі від генератора імпульсного струму високої напруги на електроди 2 у розрядній камері 1 здійснюються електричні розряди. При електричному розряді в рідині виникають імпульси високого тиску води, які деформують заготовку 3 до повного заповнення металом форми матриці 4 і одержання готової деталі. З огляду на те, що тривалість цих імпульсів обчислюється мікросекундами, редукційний пневмоклапан 6 не встигає відреагувати на ці імпульси, тому відслідковує тиск води в розрядній камері 1 тільки в періоди між високовольтними розрядами. Таким чином, у порожнині матриці 4 між її робочою поверхнею й заготовкою 3 підтримується тиск стисненого повітря, який підтримується відповідною настройкою редукційного пневмоклапану 6. Перепад тисків води й повітря в межах 10-100 КПа виключає влучення води в порожнину матриці 4 і не перешкоджає деформуванню заготовки 3. По закінченні штампування деталі подача напруги на електроди 2 припиняється, відключається подача води, редукційний пневмоклапан 6 відключає подачу стисненого повітря в матрицю 4, а розрядна камера 1 піднімається пресом і займає таке положення, у якому готову деталь можливо витягти з матриці 4. Застосування такого пристрою для імпульсного електрогідравлічного штампування дозволяє виключити влучення води між заготовкою й матрицею, і за рахунок цього забезпечити безперервність і високу продуктивність процесу штампування, а також поліпшити якість деталей, що виготовляють. 5 Комп’ютерна верстка Л. Купенко 54208 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
