Спосіб одержання напівфабрикату із композитного матеріалу

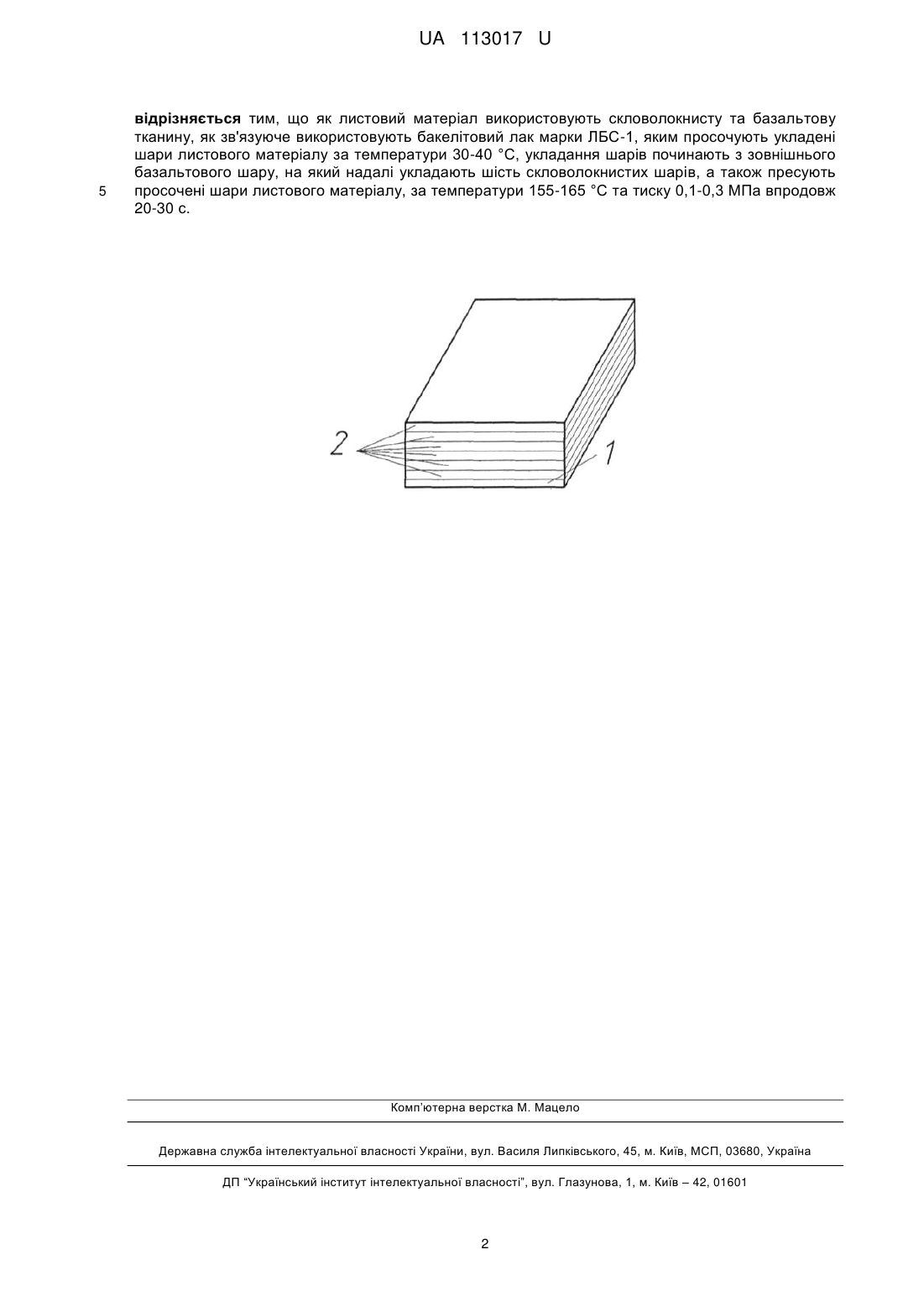

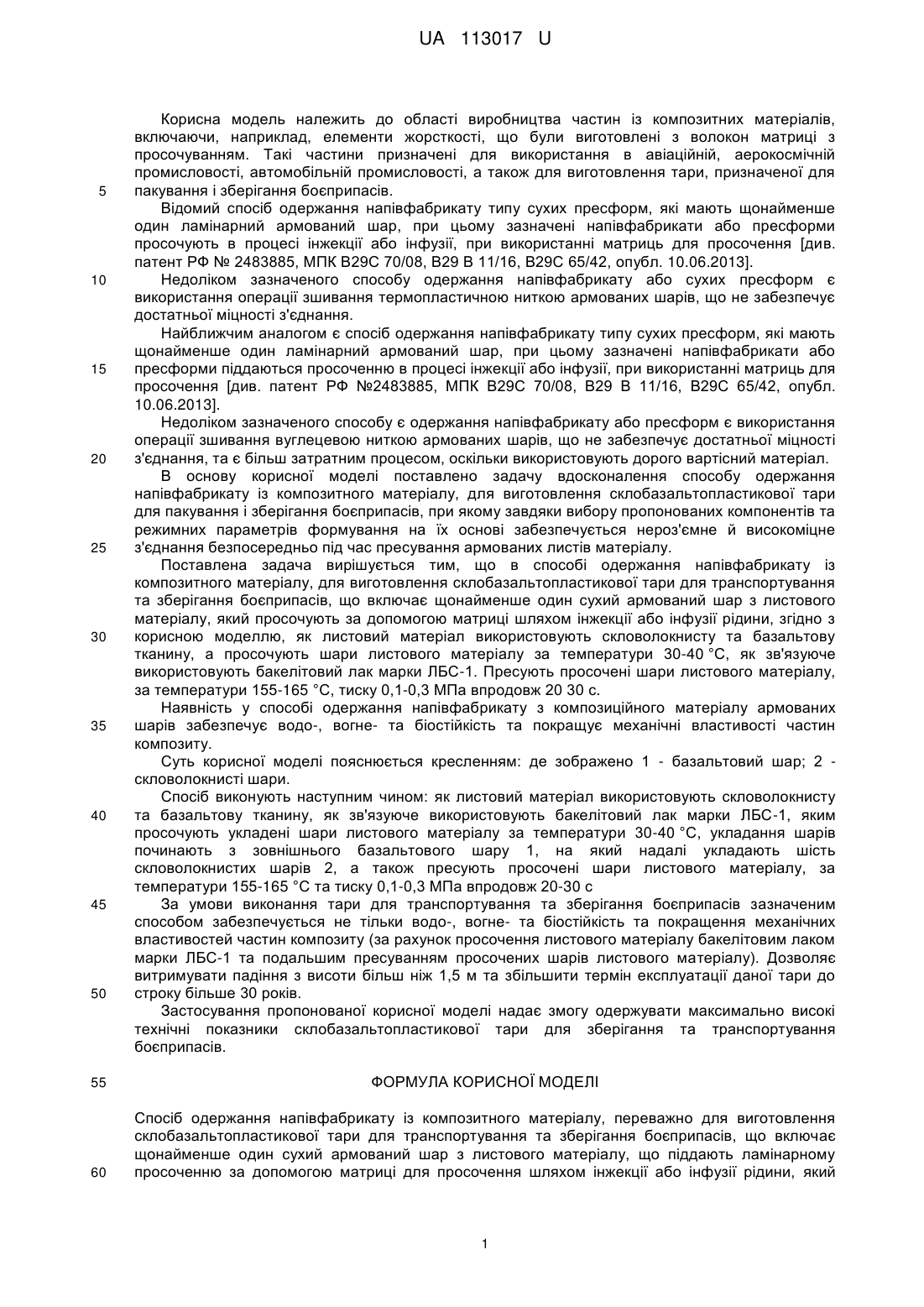

Реферат: Спосіб одержання напівфабрикату із композитного матеріалу включає щонайменше один сухий армований шар з листового матеріалу, що піддають ламінарному просоченню за допомогою матриці для просочення шляхом інжекції або інфузії рідини. Як листовий матеріал використовують скловолокнисту та базальтову тканину, як зв'язуюче використовують бакелітовий лак марки ЛБС-1, яким просочують укладені шари листового матеріалу. Укладання шарів починають з зовнішнього базальтового шару, на який надалі укладають шість скловолокнистих шарів, а також пресують просочені шари листового матеріалу. UA 113017 U (12) UA 113017 U UA 113017 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до області виробництва частин із композитних матеріалів, включаючи, наприклад, елементи жорсткості, що були виготовлені з волокон матриці з просочуванням. Такі частини призначені для використання в авіаційній, аерокосмічній промисловості, автомобільній промисловості, а також для виготовлення тари, призначеної для пакування і зберігання боєприпасів. Відомий спосіб одержання напівфабрикату типу сухих пресформ, які мають щонайменше один ламінарний армований шар, при цьому зазначені напівфабрикати або пресформи просочують в процесі інжекції або інфузії, при використанні матриць для просочення [див. патент РФ № 2483885, МПК В29С 70/08, В29 В 11/16, В29С 65/42, опубл. 10.06.2013]. Недоліком зазначеного способу одержання напівфабрикату або сухих пресформ є використання операції зшивання термопластичною ниткою армованих шарів, що не забезпечує достатньої міцності з'єднання. Найближчим аналогом є спосіб одержання напівфабрикату типу сухих пресформ, які мають щонайменше один ламінарний армований шар, при цьому зазначені напівфабрикати або пресформи піддаються просоченню в процесі інжекції або інфузії, при використанні матриць для просочення [див. патент РФ №2483885, МПК В29С 70/08, В29 В 11/16, В29С 65/42, опубл. 10.06.2013]. Недоліком зазначеного способу є одержання напівфабрикату або пресформ є використання операції зшивання вуглецевою ниткою армованих шарів, що не забезпечує достатньої міцності з'єднання, та є більш затратним процесом, оскільки використовують дорого вартісний матеріал. В основу корисної моделі поставлено задачу вдосконалення способу одержання напівфабрикату із композитного матеріалу, для виготовлення склобазальтопластикової тари для пакування і зберігання боєприпасів, при якому завдяки вибору пропонованих компонентів та режимних параметрів формування на їх основі забезпечується нероз'ємне й високоміцне з'єднання безпосередньо під час пресування армованих листів матеріалу. Поставлена задача вирішується тим, що в способі одержання напівфабрикату із композитного матеріалу, для виготовлення склобазальтопластикової тари для транспортування та зберігання боєприпасів, що включає щонайменше один сухий армований шар з листового матеріалу, який просочують за допомогою матриці шляхом інжекції або інфузії рідини, згідно з корисною моделлю, як листовий матеріал використовують скловолокнисту та базальтову тканину, а просочують шари листового матеріалу за температури 30-40 °C, як зв'язуюче використовують бакелітовий лак марки ЛБС-1. Пресують просочені шари листового матеріалу, за температури 155-165 °C, тиску 0,1-0,3 МПа впродовж 20 30 с. Наявність у способі одержання напівфабрикату з композиційного матеріалу армованих шарів забезпечує водо-, вогне- та біостійкість та покращує механічні властивості частин композиту. Суть корисної моделі пояснюється кресленням: де зображено 1 - базальтовий шар; 2 скловолокнисті шари. Спосіб виконують наступним чином: як листовий матеріал використовують скловолокнисту та базальтову тканину, як зв'язуюче використовують бакелітовий лак марки ЛБС-1, яким просочують укладені шари листового матеріалу за температури 30-40 °C, укладання шарів починають з зовнішнього базальтового шару 1, на який надалі укладають шість скловолокнистих шарів 2, а також пресують просочені шари листового матеріалу, за температури 155-165 °C та тиску 0,1-0,3 МПа впродовж 20-30 с За умови виконання тари для транспортування та зберігання боєприпасів зазначеним способом забезпечується не тільки водо-, вогне- та біостійкість та покращення механічних властивостей частин композиту (за рахунок просочення листового матеріалу бакелітовим лаком марки ЛБС-1 та подальшим пресуванням просочених шарів листового матеріалу). Дозволяє витримувати падіння з висоти більш ніж 1,5 м та збільшити термін експлуатації даної тари до строку більше 30 років. Застосування пропонованої корисної моделі надає змогу одержувати максимально високі технічні показники склобазальтопластикової тари для зберігання та транспортування боєприпасів. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Спосіб одержання напівфабрикату із композитного матеріалу, переважно для виготовлення склобазальтопластикової тари для транспортування та зберігання боєприпасів, що включає щонайменше один сухий армований шар з листового матеріалу, що піддають ламінарному просоченню за допомогою матриці для просочення шляхом інжекції або інфузії рідини, який 1 UA 113017 U 5 відрізняється тим, що як листовий матеріал використовують скловолокнисту та базальтову тканину, як зв'язуюче використовують бакелітовий лак марки ЛБС-1, яким просочують укладені шари листового матеріалу за температури 30-40 °С, укладання шарів починають з зовнішнього базальтового шару, на який надалі укладають шість скловолокнистих шарів, а також пресують просочені шари листового матеріалу, за температури 155-165 °С та тиску 0,1-0,3 МПа впродовж 20-30 с. Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
