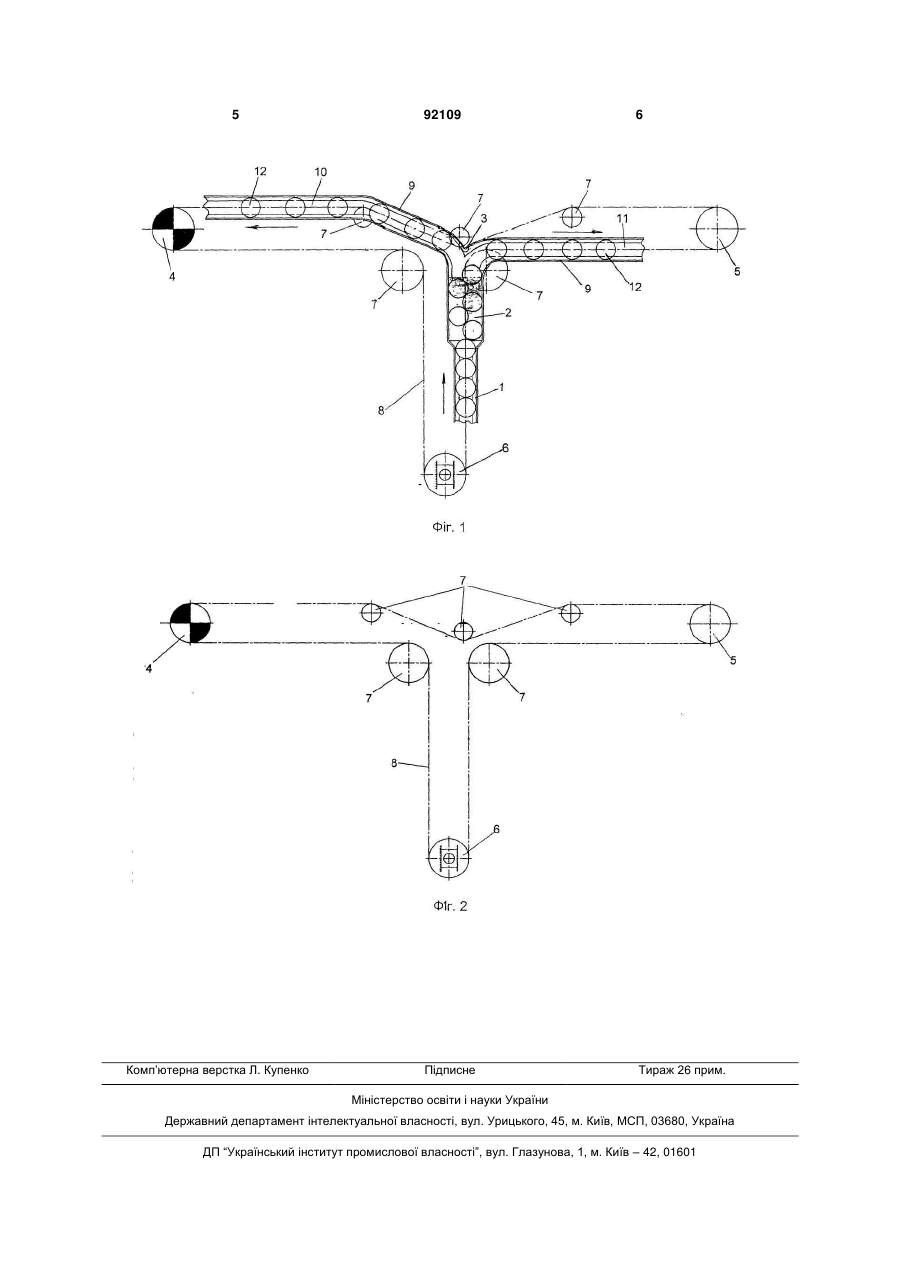

Пристрій для переміщення пляшок

Пристрій для переміщення пляшок , який складається з послідовно встановлених підвідного конвеєра з напрямними для переміщення одного нескінченного тягового ланцюга разом з пляшками, перехідного нерухомого містка, клинового механізму розподілення потоку пляшок, а також ведучої і веденої зірочок, натяжної і відхиляючих зірочок та приводного механізму і напрямних для пляшок, який відрізняється тим, що пристрій має "Т" подібну конструкцію конвеєра, яка забезпечує розташування пляшок в шаховому порядку, рівномірно розподіляє і відводить пляшки зі сталим кроком у протилежні сторони в горизонтальній площині, одним нескінченним ланцюгом, що приводиться в рух одним приводним механізмом. (19) (21) a200903623 (22) 13.04.2009 (24) 27.09.2010 (46) 27.09.2010, Бюл.№ 18, 2010 р. (72) ВАЛІУЛІН ГЕННАДІЙ РОМАНОВИЧ, КРИВОПЛЯС-ВОЛОДІНА ЛЮДМИЛА ОЛЕКСАНДРІВНА, ЖАРОВА СВІТЛАНА ІВАНІВНА, МУЗИЧЕНКО ЮРІЙ ВОЛОДИМИРОВИЧ (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ХАРЧОВИХ ТЕХНОЛОГІЙ (56) SU 110641, 11.05.1957 DE 197027, 30.07.1998 DE 19711231, 24.09.1998 SU 222238, 17.07.1968 SU 859270, 30.08.1981 RU 2091186, 27.09.1997 SU 1759759, 07.09.1992 3 відного конвеєра з напрямними для переміщення одного нескінченного ланцюга разом з пляшками, перехідного нерухомого містка, клинового механізму розподілення потоку пляшок, ведучої і веденої зірочок, натяжної і відхиляючих зірочок, а також одного приводного механізму і напрямних для пляшок. Згідно з винаходом пристрій для переміщення пляшок складається із "Τ" подібної конструкцію конвеєра, яка забезпечує переміщення, одночасне рівномірне розподілення і відведення пляшок в протилежні сторони в горизонтальній площині, одним нескінченним ланцюгом, приводимим в рух одним приводним механізмом. Причинно - наслідковий зв'язок між запропонованими ознаками та очікуваним технічним результатом полягає в наступному: - наявність "Τ" подібної конструкції конвеєра дозволяє одночасне переміщення і рівномірне відведення пляшок тільки одним нескінченним ланцюгом в протилежні сторони в горизонтальній площині.; - така конструкції конвеєра застосовує тільки один нескінченний ланцюг; - в даній конструкції конвеєра переміщення пляшок одним нескінченним ланцюгом здійснюється однією ведучою зірочкою і одним приводом. - наявність клинового механізму розподілення потоку пляшок забезпечує гарантований і рівномірний розподіл одного потока пляшок на два; - перехідний місток, який розташованими над ланцюгом підвідної центральної частини конвейєра, утворює тертя між дном пляшок і поверхнею перехідного містка, попередньо рівномірно розподіляє потік пляшок в шаховому порядку перед їх контактом з клиновим механізмом розподілення і подальшому відведенню їх в протилежні сторони. Таким чином сукупність пропонуємих ознак дозволяє забезпечити в повному об'ємі очікуваний технічний результат. На Фіг.1 показана схема пристрою для переміщення пляшок одним нескінченним ланцюгом, на Фіг.2 - кінематична схема траси нескінченного ланцюга. Пристрій для переміщення пляшок складається із підвідного конвеєра з напрямними для переміщення нескінченного ланцюга разом з пляшками 92109 4 1, перехідного нерухомого містка 2, клинового механізму розподілення потоку пляшок 3, ведучої 4 і веденої зірочки 5, натяжної 6 і відхиляючих зірочок 7, нескінченного ланцюга 8, нерухомих бічних напрямних для пляшок 9 і відводних гілок конвеєра : лівої - 10 і правої - 11 конвеєра, пляшок - 12. Пристрій працює слідуючим чином. За допомогою підвідного конвеєра 1, пляшки одним рядом одна за одною подаються на нерухомий перехідний місток 3, де відстань між бічними нерухомими напрямними для пляшок 9 дорівнює 1,15-1,2 діаметра пляшки. При переміщенні пляшок по перехідному містку під дією підпора пляшок на підвідному конвеєрі на містку виникає сила тертя, яка змушує пляшки на цій ділянки розташовуватись в шаховому порядку. В такому порядку пляшки підходять до клинового механізму розподілення потоку пляшок , який плавно розподіляє їх на два потоки. Після чого лівий потік пляшок контактує з ланцюгом лівої гілки 10 конвеєра і відводиться в ліву сторону від клинового механізму розподілення потоку пляшок 3. Відповідно правий потік пляшок контактує з тим же ланцюгом тільки правої гілки 11 конвеєра і відводиться в протилежну сторону, тобто в праву сторону від клинового механізму розподілення потоку пляшок 3. Таким чином здійснюється розподіл потока пляшок на два потоки, одночасне переміщення і рівномірне відведення пляшок тільки одним нескінченним ланцюгом в протилежні сторони в горизонтальній площині Технічний результат полягає в наступному: - зменшується кількість транспортуючих одиниць; - відбувається одночасне переміщення і рівномірне відведення пляшок тільки одним нескінченним ланцюгом.; - застосовується тільки один нескінченний ланцюг; - переміщення пляшок одним нескінченним ланцюгом здійснюється однією ведучою зірочкою і одним приводом; - забезпечується гарантований розподіл одного потоку пляшок на два потоки і рівномірне їх відведення в протилежні сторони в горизонтальній площині; - зменьшується споживання електроенергії. 5 Комп’ютерна верстка Л. Купенко 92109 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
