Протруювач насіння

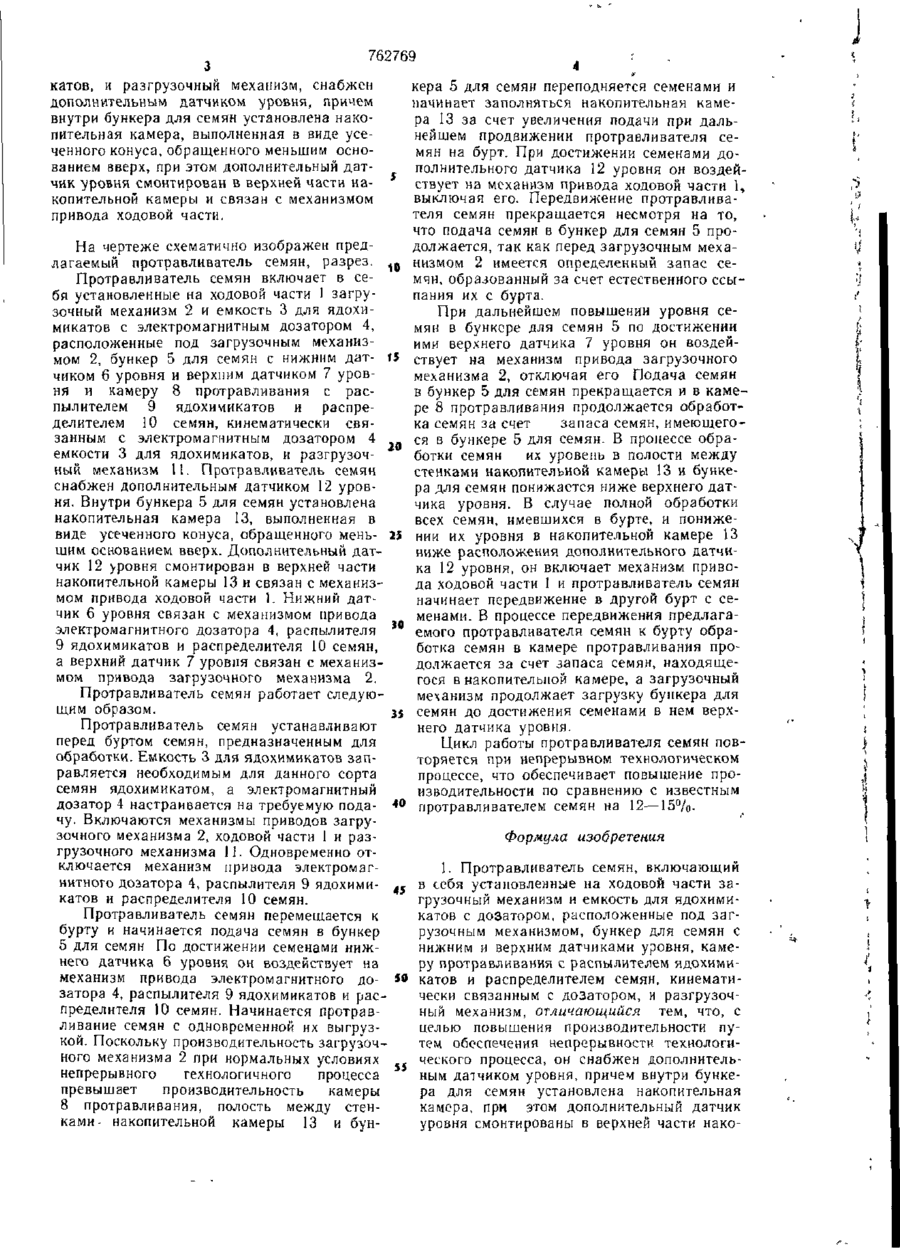

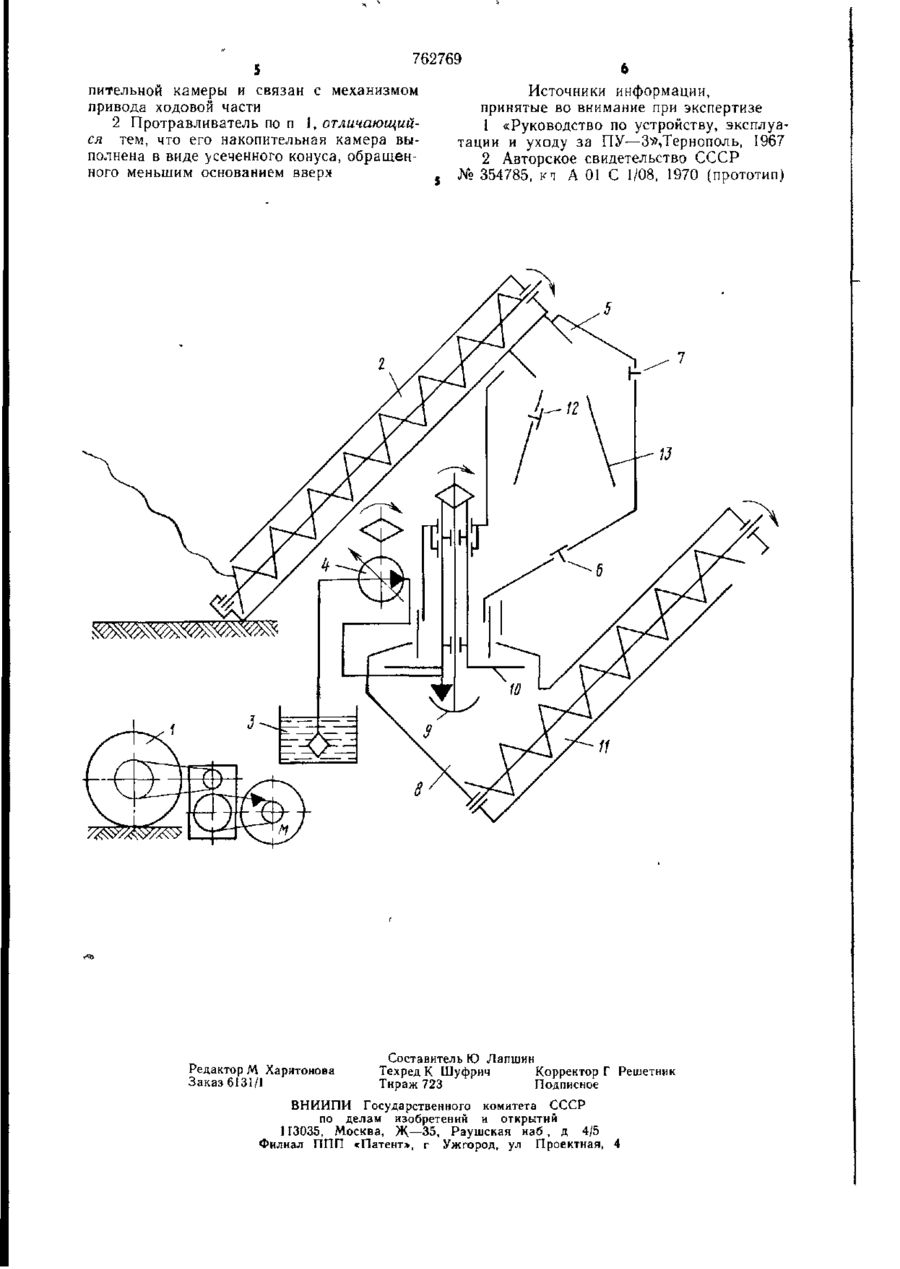

Союз И С А Н И Е(И) 762769 Советских D Р Е ТЕ (61) Дополнительное к авт. свид-ву — (22) Заявлено 03.04 79 < '• (21) 2745415/30-15 3 А 01 С 1/08 с присоединением заявки № — Государственный комитет (51) М Кл. (23) Приоритет — СССР Опубликовано 15 09.80 по делам изобретений и открытий Бюллетень №34 Дата опубликования описания 25 09 80 (53) УДК 631 531 (088 8) (72) Авторы изобретения И. Я Осташевский, И. И. Сушко, А И. Пригоцкий, И. С Музычко, Я П. Ференц, Б 3. Колотновер, В Г. Анохин и В С. Будько (71) Заявитель Головное специализированное конструкторское бюро по машинам для химической защиты в растениеводстве (54) ПРОТРАВЛИВАТЕЛЬ СЕМЯН 1 Изобретение относится к области сельскохозяйственного машиностроения, в частноети, к машинам и приспособлениям для обработки семян ядохимикатами. Известны протравливатели семян, включающие в себя установленные на ходовой части загрузочный механизм, бункер для се мян, камеру протравливания с распылителем для ядохимикатов и разгрузочный механизм [1] Недостатком данных протравливателей семян является низкая производительность вследствие отсутствия синхронизации в работе между загрузочным механизмом, механиз мом привода ходовой части и разгрузочным механизмом s Ю емкости для ядохимикатов и разгрузочный механизм [2] В таком протравливателе семян обеспечена синхронизация в работе между загрузочным механизмом, распылителем ядохимикатов и разгрузочным механизмом Недостатком известного протравливателя семян является низкая производительность, вызванная прерыванием технологического процесса при израсходовании запаса семян при передвижении его вдоль бур га Цель изобретения является повышение производительности протравливателя семян путем обеспечения непрерывности техноло гического процесса Поставленная цель достигается тем, что 15 Известен также протравливатель семян, протравливатель семян, включающий в севключающий в себя установленные на хобя установленные на ходовой части загрудовой части загрузочный механизм и емзочный механизм и емкость для ядохимикакость для ядохимикатов с электромагниттов с электромагнитным дозатором, распоным дозатором, расположенные под загруложенные под загрузочным механизмом, бунзочным механизмом, бункер для семян с ниж- 20 кер для семян с нижним и верхним датчиканим и верхним датчиками уровня, камеру ми уровня, камеру протравливания с распыпротравливания с распылителем ядохимикалителями ядохимикатов и распределителем тов и распределителем семян, кинематически семян, кинематически связанными с электросвязанным с электромагнитным. магнитным дозатором емкости для ядохими 762769 катов, и разгрузочный механизм, снабжен дополнительным датчиком уровня, причем внутри бункера для семян установлена накопительная камера, выполненная в виде усеченного конуса, обращенного меньшим основанием вверх, при этом дополнительный датчик уровня смонтирован в верхней части накопительной камеры и связан с механизмом привода ходовой части. На чертеже схематично изображен предлагаемый протравливатель семян, разрез. 10 Протравливатель семян включает в себя установленные на ходовой части 1 загрузочный механизм 2 и емкость 3 для ядохимикатов с электромагнитным дозатором 4, расположенные под загрузочным механизмом 2, бункер 5 для семян с нижним дат- 15 чиком 6 уровня и верхним датчиком 7 уровня и камеру 8 протравливания с распылителем 9 ядохимикатов и распределителем 10 семян, кинематически связанным с электромагнитным дозатором 4 емкости 3 для ядохимикатов, и разгрузочный механизм П. Протравливатель семян снабжен дополнительным датчиком 12 уровня. Внутри бункера 5 для семян установлена накопительная камера 13, выполненная в виде усеченного конуса, обращенного меньшим основанием вверх. Дополнительный дат- 25 чик 12 уровня смонтирован в верхней части накопительной камеры 13 и связан с механизмом привода ходовой части 1. Нижний датчик 6 уровня связан с механизмом привода электромагнитного дозатора 4, распылителя ї 0 9 ядохимикатов и распределителя 10 семян, а верхний датчик 7 уровня связан с механизмом привода загрузочного механизма 2. Протравливатель семян работает следующим образом. кера 5 для семян переподняется семенами и начинает заполняться накопительная камера 13 за счет увеличения подачи при дальнейшем продвижении протравливателя семян на бурт. При достижении семенами дополнительного датчика 12 уровня он воздействует на механизм привода ходовой части 1, выключая его. Передвижение протравливателя семян прекращается несмотря на то, что подача семян в бункер для семян 5 продолжается, так как перед загрузочным механизмом 2 имеется определенный запас семян, образованный за счет естественного ссыпания их с бурта. При дальнейшем повышении уровня семян в бункере для семян 5 по достижении ими верхнего датчика 7 уровня он воздействует на механизм привода загрузочного механизма 2, отключая его Подача семян в бункер 5 для семян прекращается и в камере 8 протравливания продолжается обработка семян за счет запаса семян, имеющегося в бункере 5 для семян. В процессе обработки семян их уровень в полости между стенками накопительной камеры 13 и бункера для семян понижается ниже верхнего датчика уровня. В случае полной обработки всех семян, имевшихся в бурте, и понижении их уровня в накопительной камере 13 ниже расположения дополнительного датчика 12 уровня, он включает механизм привода ходовой части 1 и протравливатель семян начинает передвижение в другой бурт с семенами. В процессе передвижения предлагаемого протравливателя семян к бурту обработка семян в камере протравливания продолжается за счет запаса семян, находящегося в накопительной камере, а загрузочный механизм продолжает загрузку бункера для семян до достижения семенами в нем верхнего датчика уровня. Протравливатель семян устанавливают перед буртом семян, предназначенным для Цикл работы протравливателя семян повобработки. Емкость 3 для ядохимикатов запторяется при непрерывном технологическом равляется необходимым для данного сорта процессе, что обеспечивает повышение просемян ядохимикатом, а электромагнитный изводительности по сравнению с известным дозатор 4 настраивается на требуемую подапротравливателем семян на 12—15%. чу. Включаются механизмы приводов загрузочного механизма 2, ходовой части 1 и разФормула изобретения грузочного механизма 11. Одновременно отключается механизм привода электромаг1. Протравливатель семян, включающий нитного дозатора 4, распылителя 9 ядохимив себя установленные на ходовой части закатов и распределителя 10 семян. грузочный механизм и емкость для ядохимикатов с дозатором, расположенные под загПротравливатель семян перемещается к рузочным механизмом, бункер для семян с бурту и начинается подача семян в бункер нижним и верхним датчиками уровня, каме5 для семян По достижении семенами нижру протравливания с распылителем ядохиминего датчика 6 уровня он воздействует на катов и распределителем семян, кинематимеханизм привода электромагнитного дочески связанным с дозатором, и разгрузочзатора 4, распылителя 9 ядохимикатов и расный механизм, отличающийся тем, что, с пределителя 10 семян. Начинается протравцелью повышения производительности пуливание семян с одновременной их выгрузтем обеспечения непрерывности технологикой. Поскольку производительность загрузочческого процесса, он снабжен дополнительного механизма 2 при нормальных условиях непрерывного технологичного процесса 55 ным датчиком уровня, причем внутри бункера для семян установлена накопительная превышает производительность камеры камера, при этом дополнительный датчик 8 протравливания, полость между стенуровня смонтированы в верхней части накоками- накопительной камеры 13 и бун 762769 5 Источники информации, пительной камеры и связан с механизмом принятые во внимание при экспертизе привода ходовой части 2 Протравливатель по п 1, отличающий1 «Руководство по устройству, эксплуася тем, что его накопительная камера вытации и уходу за ПУ—3»,Тернополь, 1967 полнена в виде усеченного конуса, обращен2 Авторское свидетельство СССР ного меньшим основанием вверх № 354785, кт А 01 С 1/08, 1970 (прототип) 11 Редактор М Харитонова Заказ 6131/1 Составитель Ю Лапшин Техред К Шуфрич Корректор Г Решетник Тираж 723 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 1Г3035, Москва, Ж—35, Раушская наб , д 4/5 Филиал ППП «Патент*, г Ужгород, ул Проектная, 4 11
