Віброізолююче кріплення для підлоги

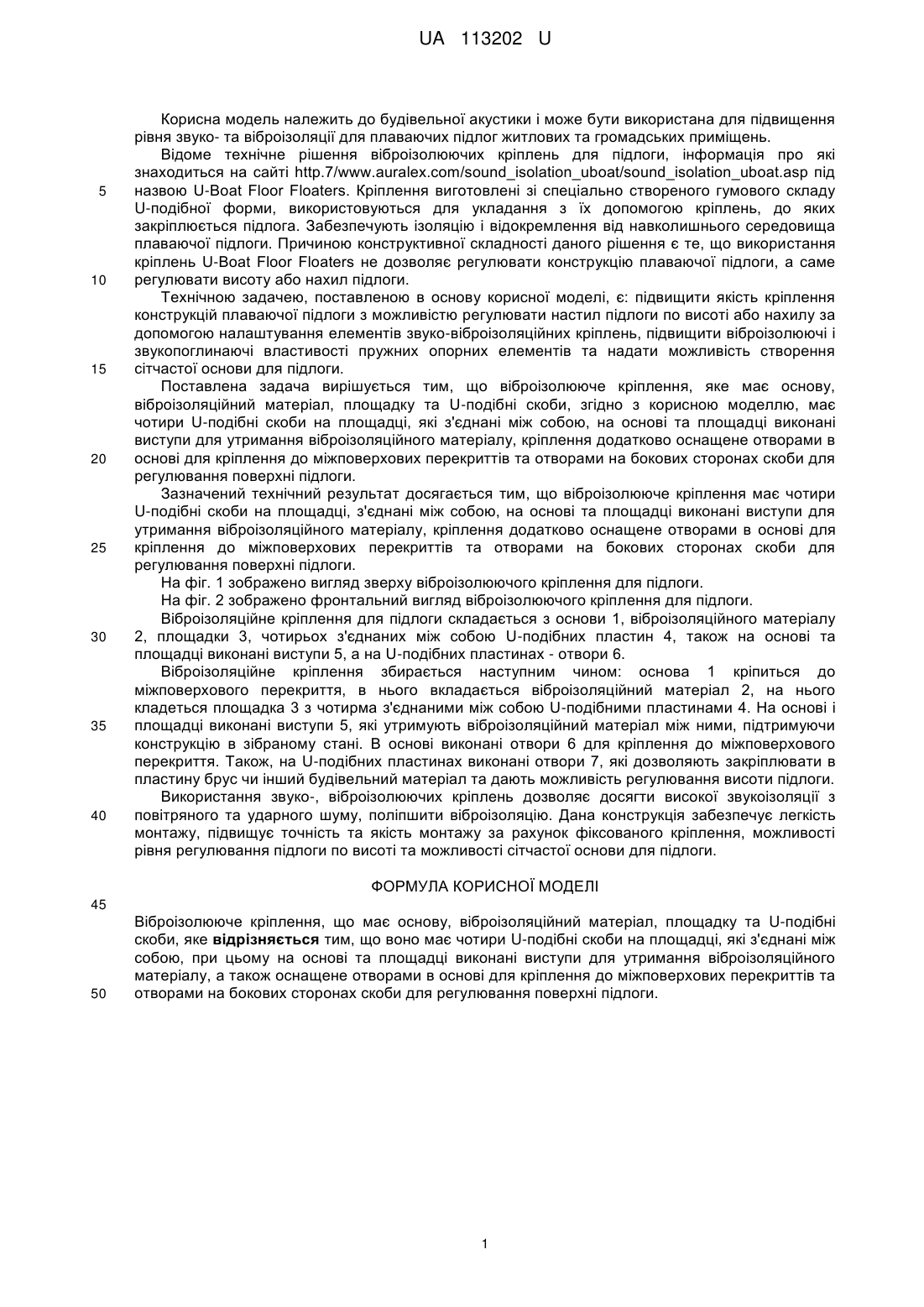

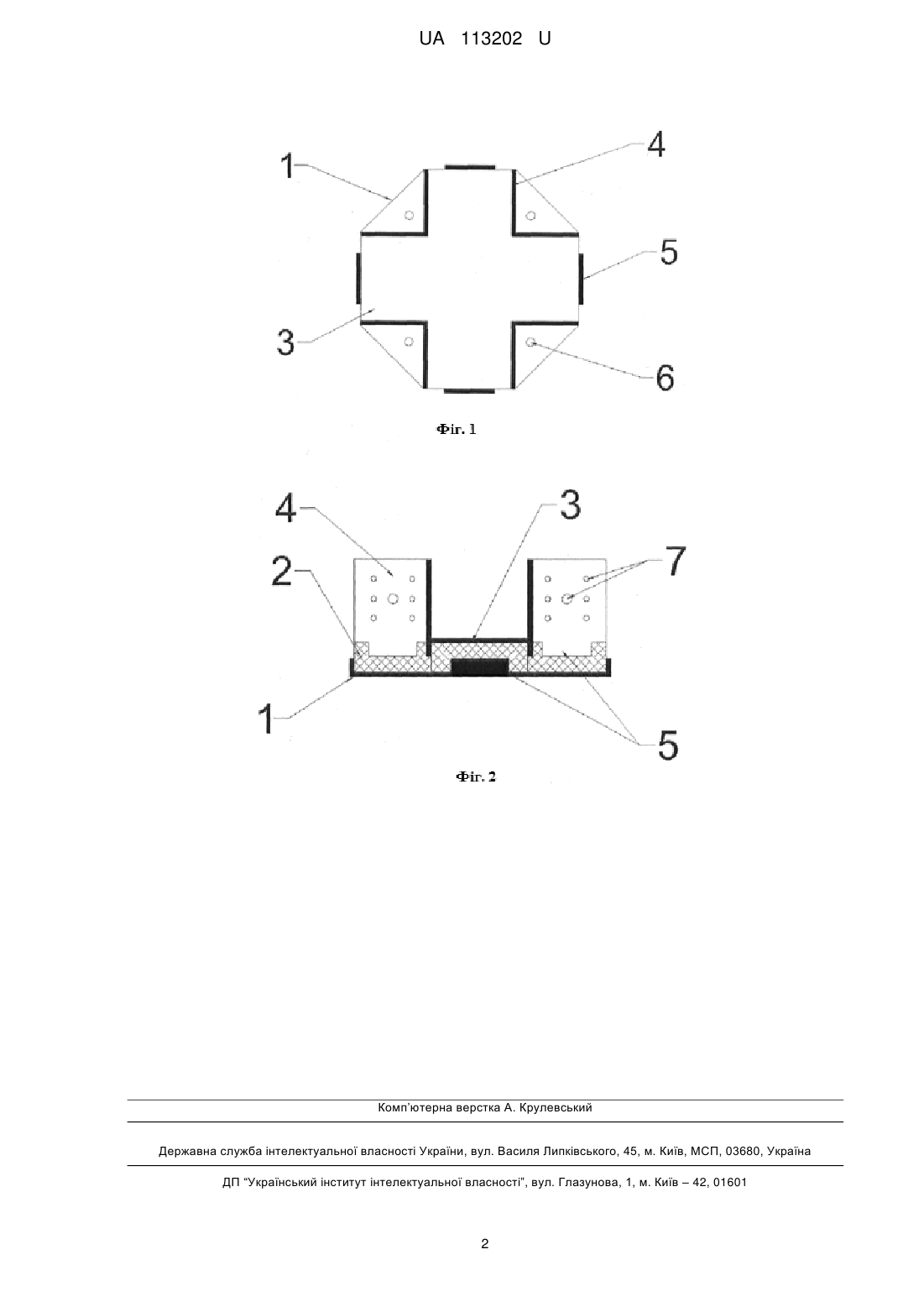

Реферат: Віброізолююче кріплення має основу, віброізоляційний матеріал, площадку та чотири U-подібні скоби на площадці, які з'єднані між собою. На основі та площадці виконані виступи для утримання віброізоляційного матеріалу. Кріплення додатково оснащене отворами в основі для кріплення до міжповерхових перекриттів та отворами на бокових сторонах скоби для регулювання поверхні підлоги. UA 113202 U (54) ВІБРОІЗОЛЮЮЧЕ КРІПЛЕННЯ ДЛЯ ПІДЛОГИ UA 113202 U UA 113202 U 5 10 15 20 25 30 35 40 Корисна модель належить до будівельної акустики і може бути використана для підвищення рівня звуко- та віброізоляції для плаваючих підлог житлових та громадських приміщень. Відоме технічне рішення віброізолюючих кріплень для підлоги, інформація про які знаходиться на сайті http.7/www.auralex.com/sound_isolation_uboat/sound_isolation_uboat.asp під назвою U-Boat Floor Floaters. Кріплення виготовлені зі спеціально створеного гумового складу U-подібної форми, використовуються для укладання з їх допомогою кріплень, до яких закріплюється підлога. Забезпечують ізоляцію і відокремлення від навколишнього середовища плаваючої підлоги. Причиною конструктивної складності даного рішення є те, що використання кріплень U-Boat Floor Floaters не дозволяє регулювати конструкцію плаваючої підлоги, а саме регулювати висоту або нахил підлоги. Технічною задачею, поставленою в основу корисної моделі, є: підвищити якість кріплення конструкцій плаваючої підлоги з можливістю регулювати настил підлоги по висоті або нахилу за допомогою налаштування елементів звуко-віброізоляційних кріплень, підвищити віброізолюючі і звукопоглинаючі властивості пружних опорних елементів та надати можливість створення сітчастої основи для підлоги. Поставлена задача вирішується тим, що віброізолююче кріплення, яке має основу, віброізоляційний матеріал, площадку та U-подібні скоби, згідно з корисною моделлю, має чотири U-подібні скоби на площадці, які з'єднані між собою, на основі та площадці виконані виступи для утримання віброізоляційного матеріалу, кріплення додатково оснащене отворами в основі для кріплення до міжповерхових перекриттів та отворами на бокових сторонах скоби для регулювання поверхні підлоги. Зазначений технічний результат досягається тим, що віброізолююче кріплення має чотири U-подібні скоби на площадці, з'єднані між собою, на основі та площадці виконані виступи для утримання віброізоляційного матеріалу, кріплення додатково оснащене отворами в основі для кріплення до міжповерхових перекриттів та отворами на бокових сторонах скоби для регулювання поверхні підлоги. На фіг. 1 зображено вигляд зверху віброізолюючого кріплення для підлоги. На фіг. 2 зображено фронтальний вигляд віброізолюючого кріплення для підлоги. Віброізоляційне кріплення для підлоги складається з основи 1, віброізоляційного матеріалу 2, площадки 3, чотирьох з'єднаних між собою U-подібних пластин 4, також на основі та площадці виконані виступи 5, а на U-подібних пластинах - отвори 6. Віброізоляційне кріплення збирається наступним чином: основа 1 кріпиться до міжповерхового перекриття, в нього вкладається віброізоляційний матеріал 2, на нього кладеться площадка 3 з чотирма з'єднаними між собою U-подібними пластинами 4. На основі і площадці виконані виступи 5, які утримують віброізоляційний матеріал між ними, підтримуючи конструкцію в зібраному стані. В основі виконані отвори 6 для кріплення до міжповерхового перекриття. Також, на U-подібних пластинах виконані отвори 7, які дозволяють закріплювати в пластину брус чи інший будівельний матеріал та дають можливість регулювання висоти підлоги. Використання звуко-, віброізолюючих кріплень дозволяє досягти високої звукоізоляції з повітряного та ударного шуму, поліпшити віброізоляцію. Дана конструкція забезпечує легкість монтажу, підвищує точність та якість монтажу за рахунок фіксованого кріплення, можливості рівня регулювання підлоги по висоті та можливості сітчастої основи для підлоги. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Віброізолююче кріплення, що має основу, віброізоляційний матеріал, площадку та U-подібні скоби, яке відрізняється тим, що воно має чотири U-подібні скоби на площадці, які з'єднані між собою, при цьому на основі та площадці виконані виступи для утримання віброізоляційного матеріалу, а також оснащене отворами в основі для кріплення до міжповерхових перекриттів та отворами на бокових сторонах скоби для регулювання поверхні підлоги. 1 UA 113202 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
