Віброізолююче універсальне кріплення

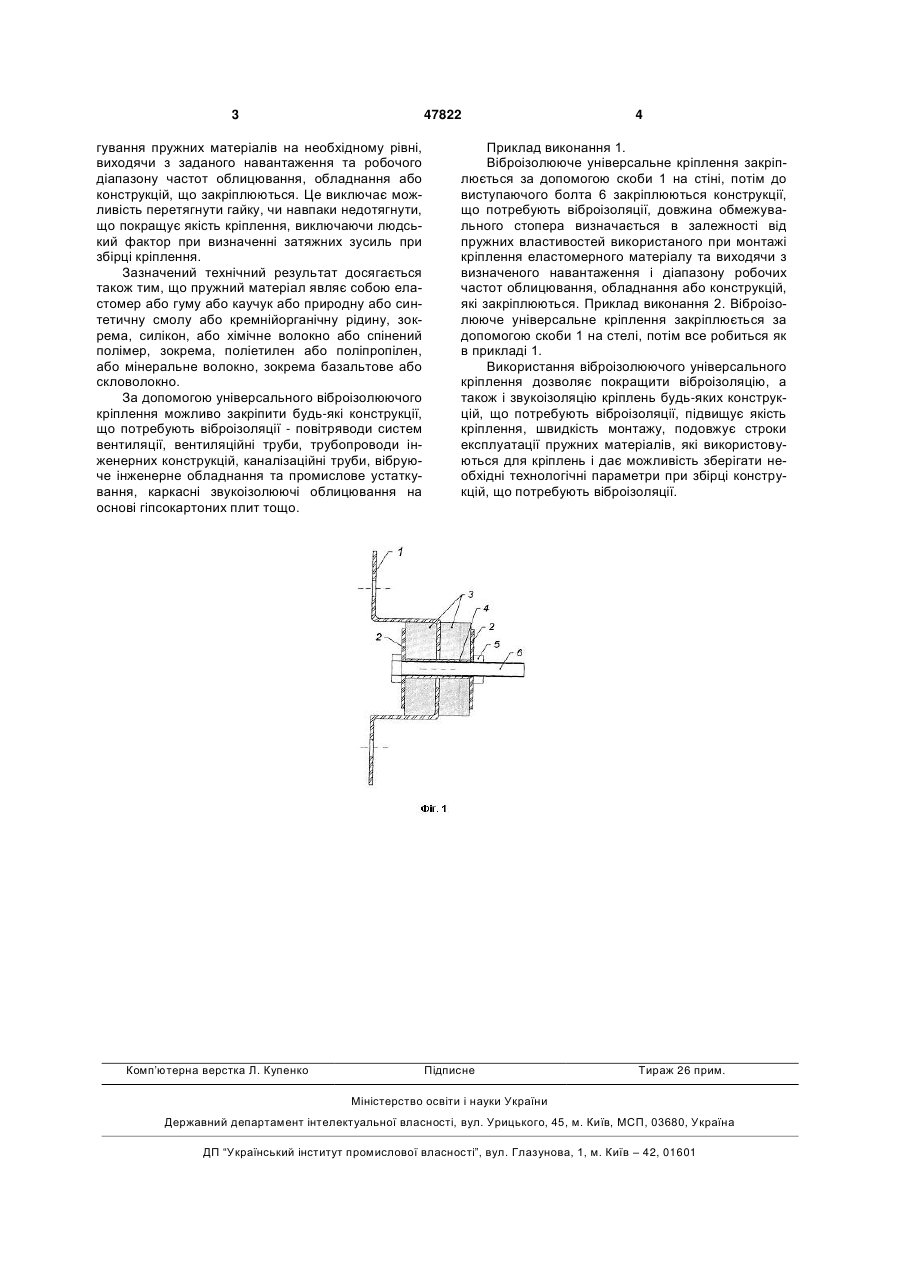

Віброізолююче кріплення, яке включає металеву скобу, шайби, пружний матеріал, металевий 3 47822 гування пружних матеріалів на необхідному рівні, виходячи з заданого навантаження та робочого діапазону частот облицювання, обладнання або конструкцій, що закріплюються. Це виключає можливість перетягнути гайку, чи навпаки недотягнути, що покращує якість кріплення, виключаючи людський фактор при визначенні затяжних зусиль при збірці кріплення. Зазначений технічний результат досягається також тим, що пружний матеріал являє собою еластомер або гуму або каучук або природну або синтетичну смолу або кремнійорганічну рідину, зокрема, силікон, або хімічне волокно або спінений полімер, зокрема, поліетилен або поліпропілен, або мінеральне волокно, зокрема базальтове або скловолокно. За допомогою універсального віброізолюючого кріплення можливо закріпити будь-які конструкції, що потребують віброізоляції - повітряводи систем вентиляції, вентиляційні труби, трубопроводи інженерних конструкцій, каналізаційні труби, вібруюче інженерне обладнання та промислове устаткування, каркасні звукоізолюючі облицювання на основі гіпсокартоних плит тощо. Комп’ютерна верстка Л. Купенко 4 Приклад виконання 1. Віброізолююче універсальне кріплення закріплюється за допомогою скоби 1 на стіні, потім до виступаючого болта 6 закріплюються конструкції, що потребують віброізоляції, довжина обмежувального стопера визначається в залежності від пружних властивостей використаного при монтажі кріплення еластомерного матеріалу та виходячи з визначеного навантаження і діапазону робочих частот облицювання, обладнання або конструкцій, які закріплюються. Приклад виконання 2. Віброізолююче універсальне кріплення закріплюється за допомогою скоби 1 на стелі, потім все робиться як в прикладі 1. Використання віброізолюючого універсального кріплення дозволяє покращити віброізоляцію, а також і звукоізоляцію кріплень будь-яких конструкцій, що потребують віброізоляції, підвищує якість кріплення, швидкість монтажу, подовжує строки експлуатації пружних матеріалів, які використовуються для кріплень і дає можливість зберігати необхідні технологічні параметри при збірці конструкцій, що потребують віброізоляції. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
