Універсальне віброізолююче кріплення

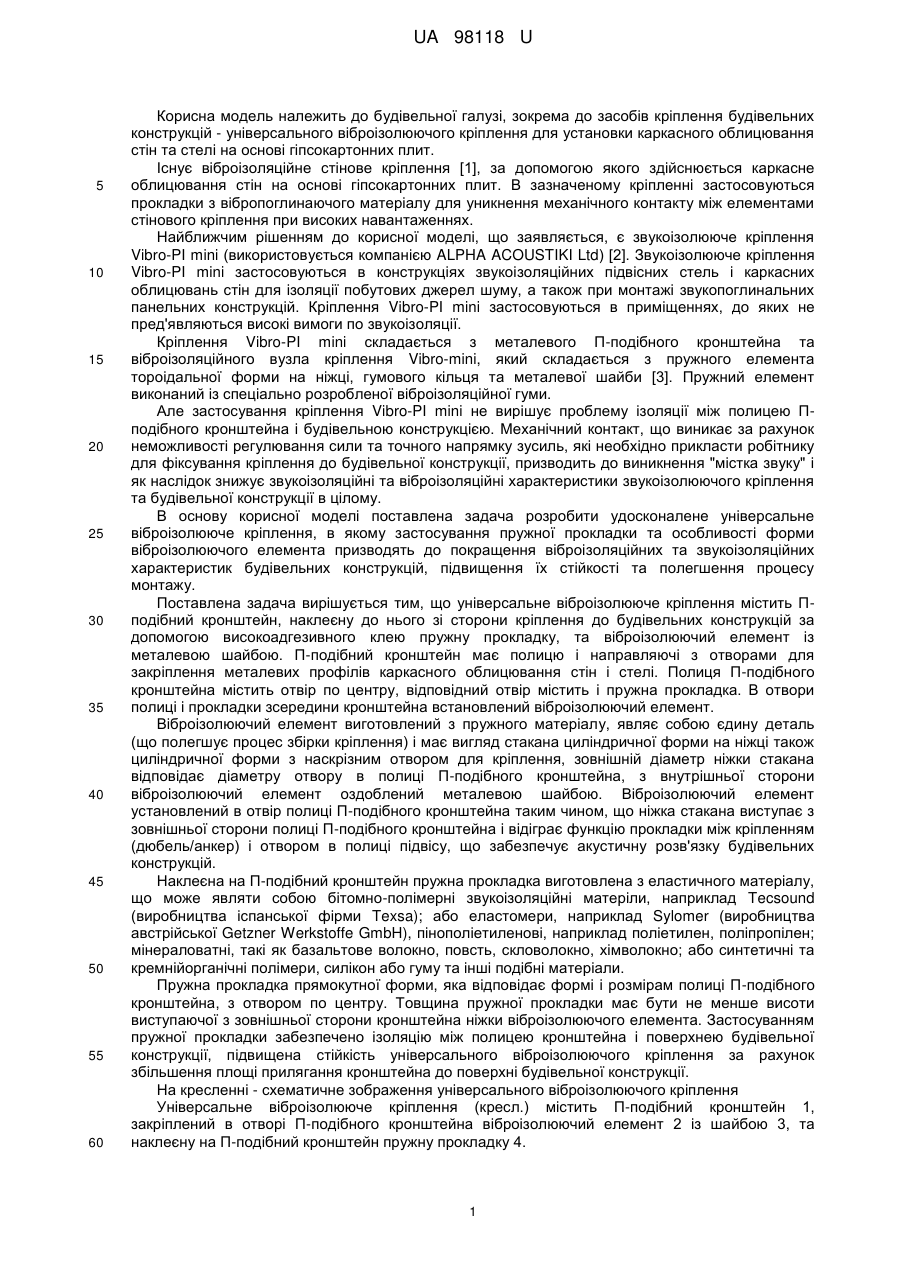

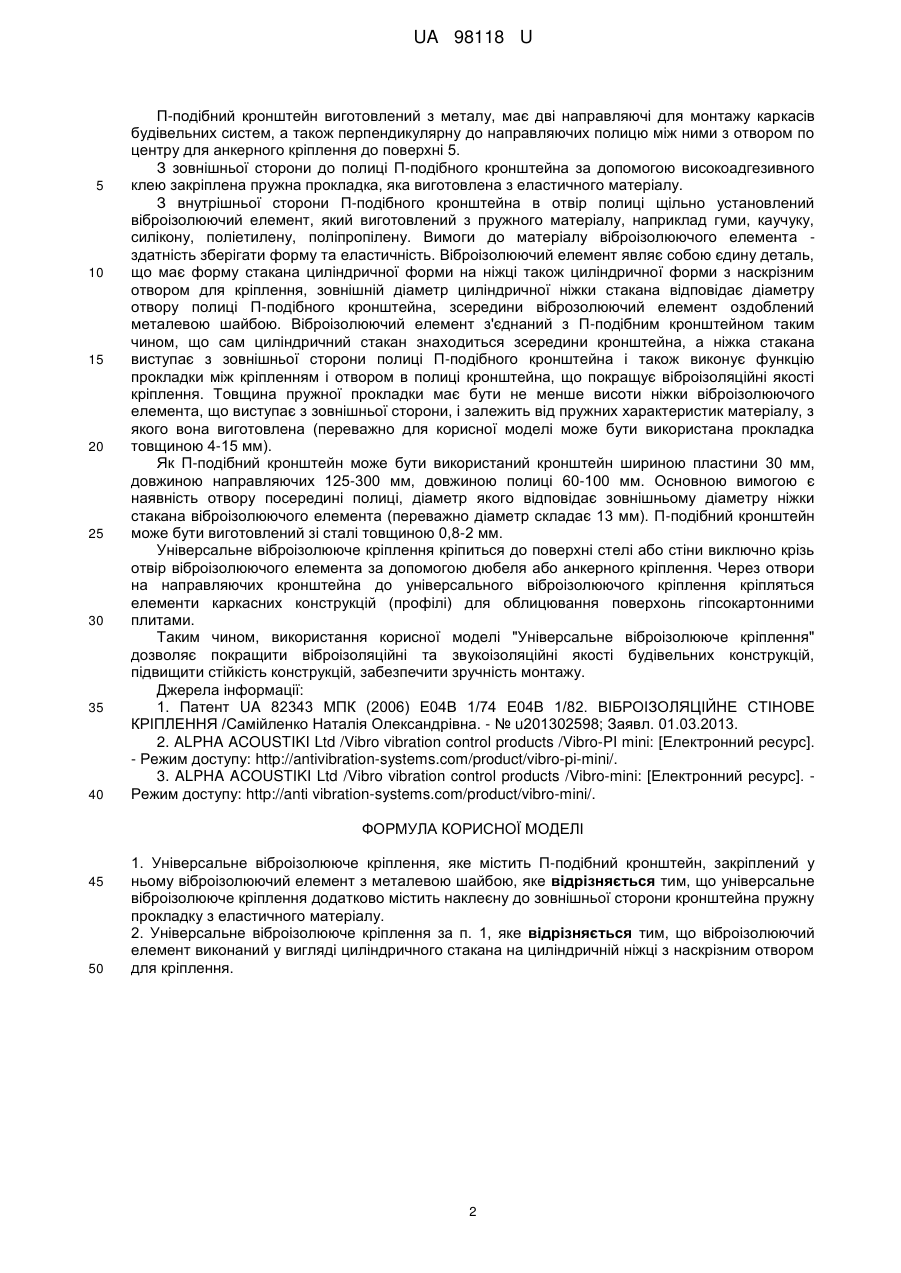

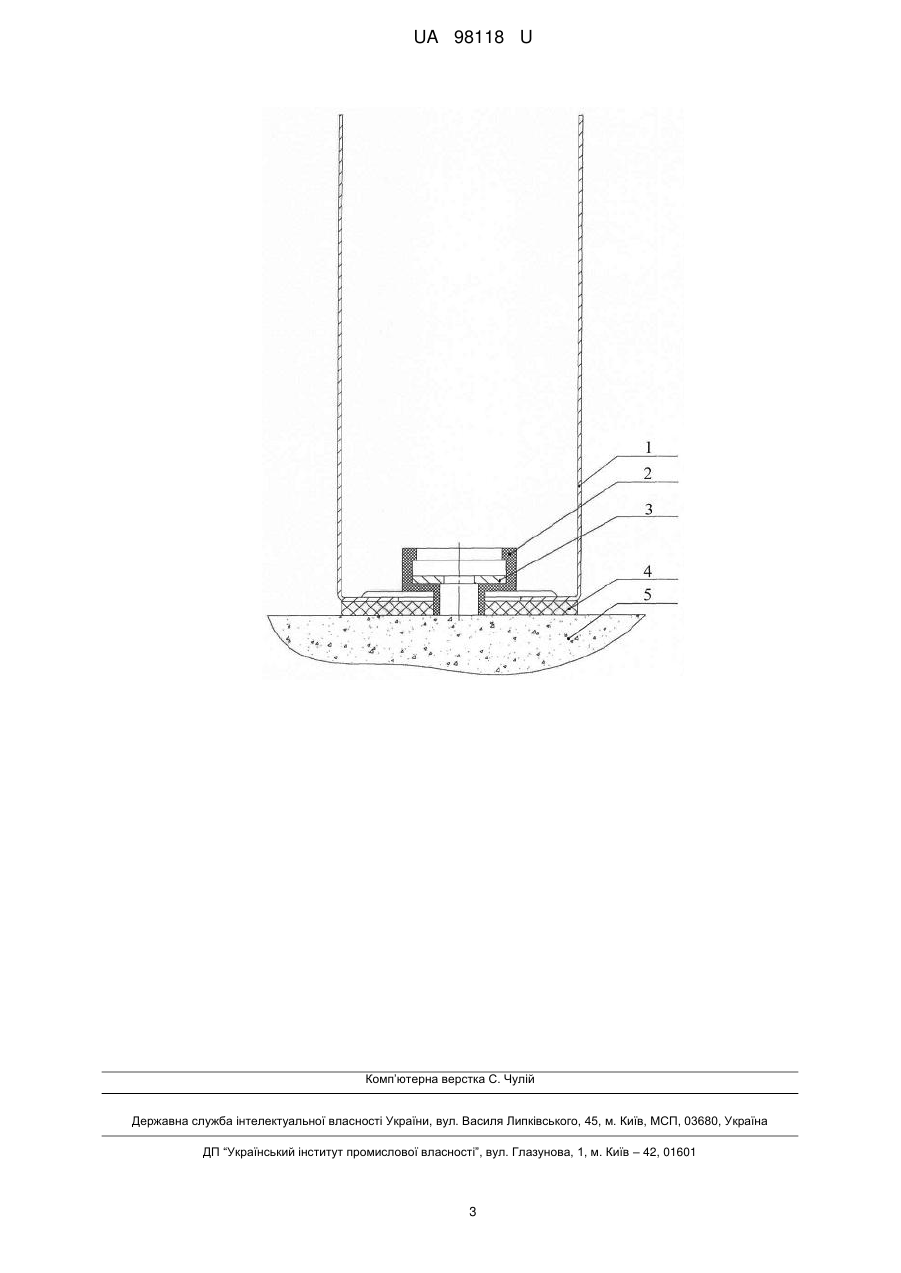

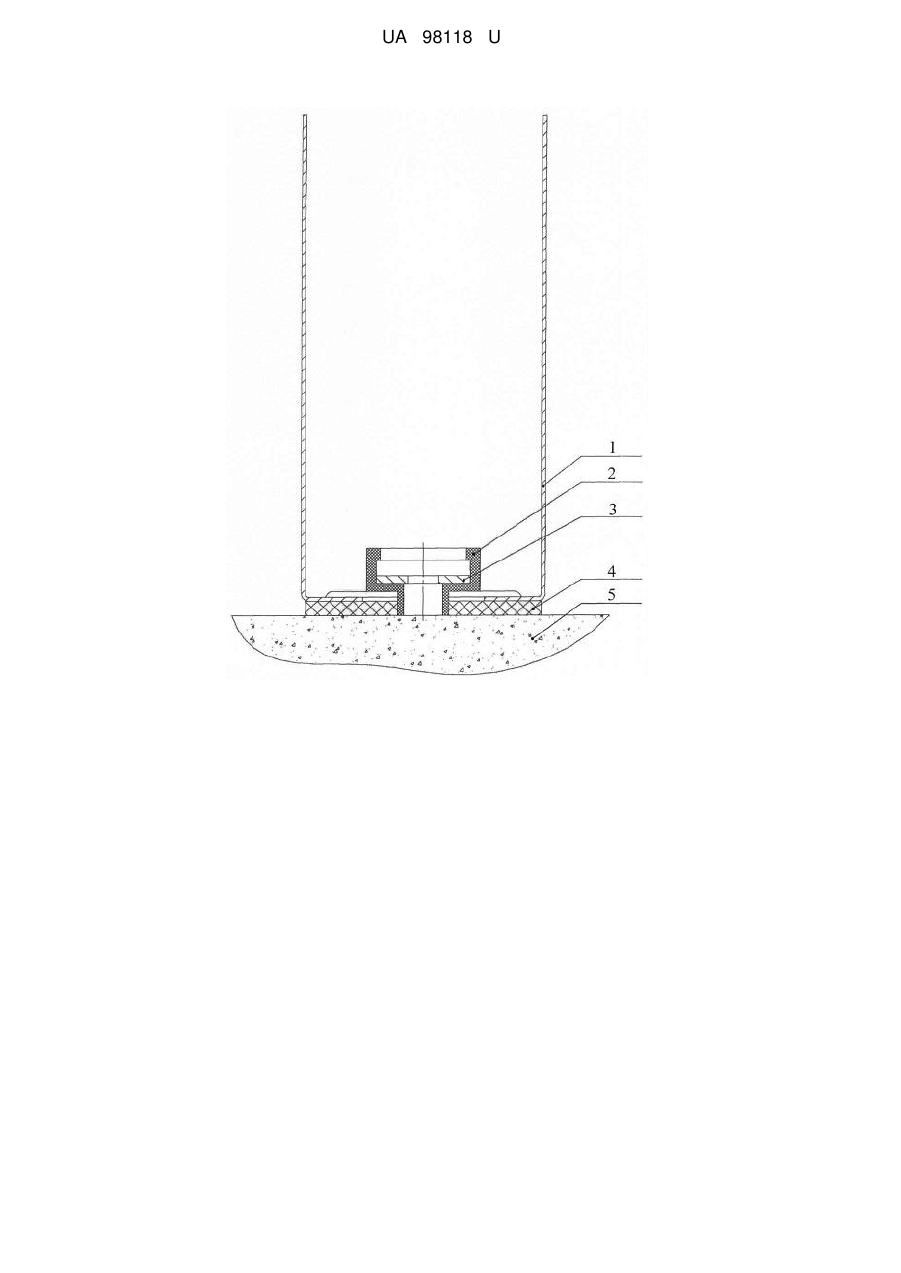

Реферат: UA 98118 U UA 98118 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до будівельної галузі, зокрема до засобів кріплення будівельних конструкцій - універсального віброізолюючого кріплення для установки каркасного облицювання стін та стелі на основі гіпсокартонних плит. Існує віброізоляційне стінове кріплення [1], за допомогою якого здійснюється каркасне облицювання стін на основі гіпсокартонних плит. В зазначеному кріпленні застосовуються прокладки з вібропоглинаючого матеріалу для уникнення механічного контакту між елементами стінового кріплення при високих навантаженнях. Найближчим рішенням до корисної моделі, що заявляється, є звукоізолююче кріплення Vibro-PI mini (використовується компанією ALPHA ACOUSTIKI Ltd) [2]. Звукоізолююче кріплення Vibro-PI mini застосовуються в конструкціях звукоізоляційних підвісних стель і каркасних облицювань стін для ізоляції побутових джерел шуму, а також при монтажі звукопоглинальних панельних конструкцій. Кріплення Vibro-PI mini застосовуються в приміщеннях, до яких не пред'являються високі вимоги по звукоізоляції. Кріплення Vibro-PI mini складається з металевого П-подібного кронштейна та віброізоляційного вузла кріплення Vibro-mini, який складається з пружного елемента тороідальної форми на ніжці, гумового кільця та металевої шайби [3]. Пружний елемент виконаний із спеціально розробленої віброізоляційної гуми. Але застосування кріплення Vibro-PI mini не вирішує проблему ізоляції між полицею Пподібного кронштейна і будівельною конструкцією. Механічний контакт, що виникає за рахунок неможливості регулювання сили та точного напрямку зусиль, які необхідно прикласти робітнику для фіксування кріплення до будівельної конструкції, призводить до виникнення "містка звуку" і як наслідок знижує звукоізоляційні та віброізоляційні характеристики звукоізолюючого кріплення та будівельної конструкції в цілому. В основу корисної моделі поставлена задача розробити удосконалене універсальне віброізолююче кріплення, в якому застосування пружної прокладки та особливості форми віброізолюючого елемента призводять до покращення віброізоляційних та звукоізоляційних характеристик будівельних конструкцій, підвищення їх стійкості та полегшення процесу монтажу. Поставлена задача вирішується тим, що універсальне віброізолююче кріплення містить Пподібний кронштейн, наклеєну до нього зі сторони кріплення до будівельних конструкцій за допомогою високоадгезивного клею пружну прокладку, та віброізолюючий елемент із металевою шайбою. П-подібний кронштейн має полицю і направляючі з отворами для закріплення металевих профілів каркасного облицювання стін і стелі. Полиця П-подібного кронштейна містить отвір по центру, відповідний отвір містить і пружна прокладка. В отвори полиці і прокладки зсередини кронштейна встановлений віброізолюючий елемент. Віброізолюючий елемент виготовлений з пружного матеріалу, являє собою єдину деталь (що полегшує процес збірки кріплення) і має вигляд стакана циліндричної форми на ніжці також циліндричної форми з наскрізним отвором для кріплення, зовнішній діаметр ніжки стакана відповідає діаметру отвору в полиці П-подібного кронштейна, з внутрішньої сторони віброізолюючий елемент оздоблений металевою шайбою. Віброізолюючий елемент установлений в отвір полиці П-подібного кронштейна таким чином, що ніжка стакана виступає з зовнішньої сторони полиці П-подібного кронштейна і відіграє функцію прокладки між кріпленням (дюбель/анкер) і отвором в полиці підвісу, що забезпечує акустичну розв'язку будівельних конструкцій. Наклеєна на П-подібний кронштейн пружна прокладка виготовлена з еластичного матеріалу, що може являти собою бітомно-полімерні звукоізоляційні матеріли, наприклад Tecsound (виробництва іспанської фірми Texsa); або еластомери, наприклад Sylomer (виробництва австрійської Getzner Werkstoffe GmbH), пінополіетиленові, наприклад поліетилен, поліпропілен; мінераловатні, такі як базальтове волокно, повсть, скловолокно, хімволокно; або синтетичні та кремнійорганічні полімери, силікон або гуму та інші подібні матеріали. Пружна прокладка прямокутної форми, яка відповідає формі і розмірам полиці П-подібного кронштейна, з отвором по центру. Товщина пружної прокладки має бути не менше висоти виступаючої з зовнішньої сторони кронштейна ніжки віброізолюючого елемента. Застосуванням пружної прокладки забезпечено ізоляцію між полицею кронштейна і поверхнею будівельної конструкції, підвищена стійкість універсального віброізолюючого кріплення за рахунок збільшення площі прилягання кронштейна до поверхні будівельної конструкції. На кресленні - схематичне зображення універсального віброізолюючого кріплення Універсальне віброізолююче кріплення (кресл.) містить П-подібний кронштейн 1, закріплений в отворі П-подібного кронштейна віброізолюючий елемент 2 із шайбою 3, та наклеєну на П-подібний кронштейн пружну прокладку 4. 1 UA 98118 U 5 10 15 20 25 30 35 40 П-подібний кронштейн виготовлений з металу, має дві направляючі для монтажу каркасів будівельних систем, а також перпендикулярну до направляючих полицю між ними з отвором по центру для анкерного кріплення до поверхні 5. З зовнішньої сторони до полиці П-подібного кронштейна за допомогою високоадгезивного клею закріплена пружна прокладка, яка виготовлена з еластичного матеріалу. З внутрішньої сторони П-подібного кронштейна в отвір полиці щільно установлений віброізолюючий елемент, який виготовлений з пружного матеріалу, наприклад гуми, каучуку, силікону, поліетилену, поліпропілену. Вимоги до матеріалу віброізолюючого елемента здатність зберігати форму та еластичність. Віброізолюючий елемент являє собою єдину деталь, що має форму стакана циліндричної форми на ніжці також циліндричної форми з наскрізним отвором для кріплення, зовнішній діаметр циліндричної ніжки стакана відповідає діаметру отвору полиці П-подібного кронштейна, зсередини віброзолюючий елемент оздоблений металевою шайбою. Віброізолюючий елемент з'єднаний з П-подібним кронштейном таким чином, що сам циліндричний стакан знаходиться зсередини кронштейна, а ніжка стакана виступає з зовнішньої сторони полиці П-подібного кронштейна і також виконує функцію прокладки між кріпленням і отвором в полиці кронштейна, що покращує віброізоляційні якості кріплення. Товщина пружної прокладки має бути не менше висоти ніжки віброізолюючого елемента, що виступає з зовнішньої сторони, і залежить від пружних характеристик матеріалу, з якого вона виготовлена (переважно для корисної моделі може бути використана прокладка товщиною 4-15 мм). Як П-подібний кронштейн може бути використаний кронштейн шириною пластини 30 мм, довжиною направляючих 125-300 мм, довжиною полиці 60-100 мм. Основною вимогою є наявність отвору посередині полиці, діаметр якого відповідає зовнішньому діаметру ніжки стакана віброізолюючого елемента (переважно діаметр складає 13 мм). П-подібний кронштейн може бути виготовлений зі сталі товщиною 0,8-2 мм. Універсальне віброізолююче кріплення кріпиться до поверхні стелі або стіни виключно крізь отвір віброізолюючого елемента за допомогою дюбеля або анкерного кріплення. Через отвори на направляючих кронштейна до універсального віброізолюючого кріплення кріпляться елементи каркасних конструкцій (профілі) для облицювання поверхонь гіпсокартонними плитами. Таким чином, використання корисної моделі "Універсальне віброізолююче кріплення" дозволяє покращити віброізоляційні та звукоізоляційні якості будівельних конструкцій, підвищити стійкість конструкцій, забезпечити зручність монтажу. Джерела інформації: 1. Патент UA 82343 МПК (2006) Е04В 1/74 Е04В 1/82. ВІБРОІЗОЛЯЦІЙНЕ СТІНОВЕ КРІПЛЕННЯ /Самійленко Наталія Олександрівна. - № u201302598; Заявл. 01.03.2013. 2. ALPHA ACOUSTIKI Ltd /Vibro vibration control products /Vibro-PI mini: [Електронний ресурс]. - Режим доступу: http://antivibration-systems.com/product/vibro-pi-mini/. 3. ALPHA ACOUSTIKI Ltd /Vibro vibration control products /Vibro-mini: [Електронний ресурс]. Режим доступу: http://anti vibration-systems.com/product/vibro-mini/. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 1. Універсальне віброізолююче кріплення, яке містить П-подібний кронштейн, закріплений у ньому віброізолюючий елемент з металевою шайбою, яке відрізняється тим, що універсальне віброізолююче кріплення додатково містить наклеєну до зовнішньої сторони кронштейна пружну прокладку з еластичного матеріалу. 2. Універсальне віброізолююче кріплення за п. 1, яке відрізняється тим, що віброізолюючий елемент виконаний у вигляді циліндричного стакана на циліндричній ніжці з наскрізним отвором для кріплення. 2 UA 98118 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
