Спосіб доменної плавки

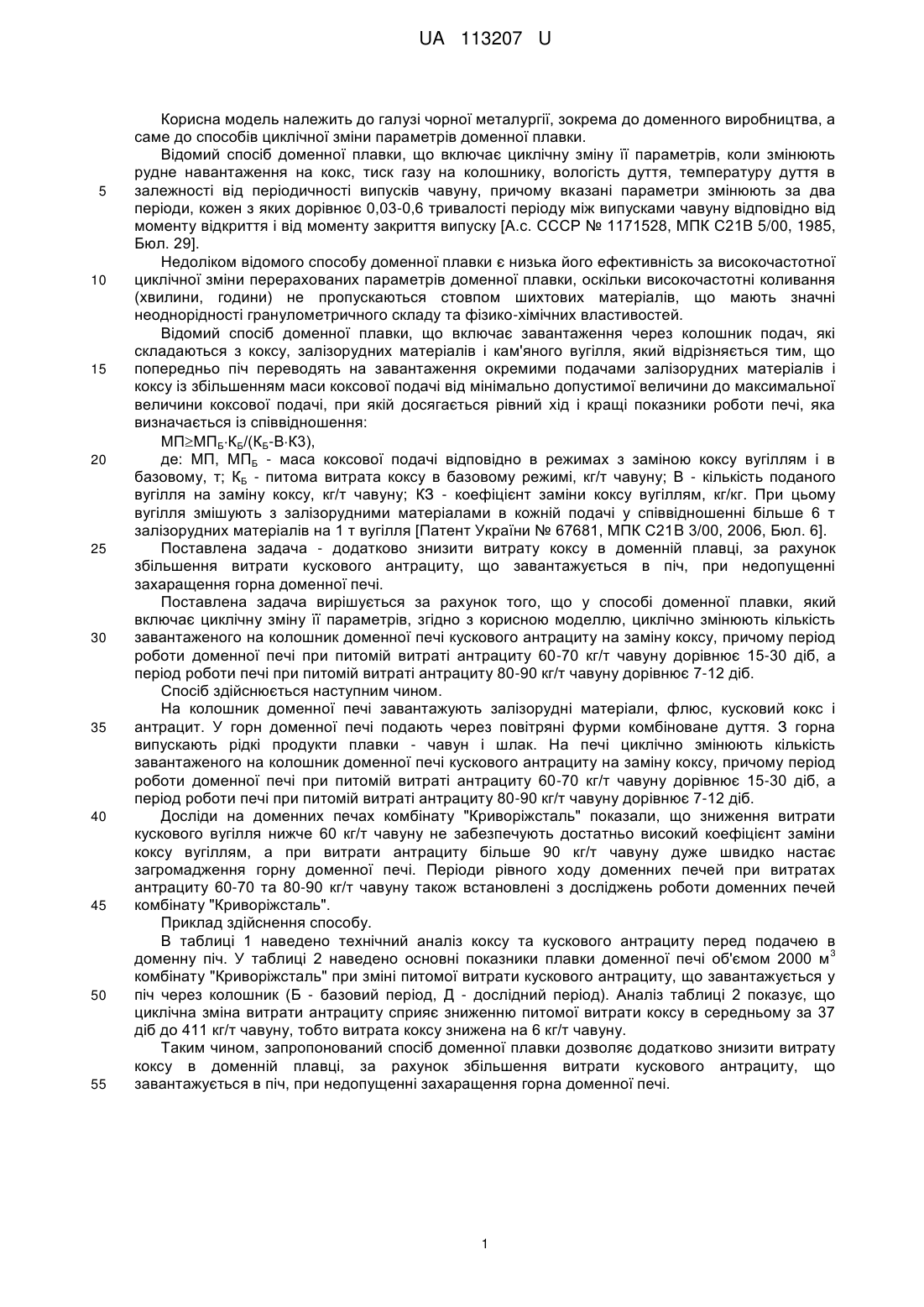

Реферат: Спосіб доменної плавки включає циклічну зміну її параметрів. Циклічно змінюють кількість завантаженого на колошник доменної печі кускового антрациту на заміну коксу. Період роботи доменної печі при питомій витраті антрациту 60-70 кг/т чавуну дорівнює 15-30 діб, а період роботи печі при питомій витраті антрациту 80-90 кг/т чавуну дорівнює 7-12 діб. UA 113207 U (12) UA 113207 U UA 113207 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі чорної металургії, зокрема до доменного виробництва, а саме до способів циклічної зміни параметрів доменної плавки. Відомий спосіб доменної плавки, що включає циклічну зміну її параметрів, коли змінюють рудне навантаження на кокс, тиск газу на колошнику, вологість дуття, температуру дуття в залежності від періодичності випусків чавуну, причому вказані параметри змінюють за два періоди, кожен з яких дорівнює 0,03-0,6 тривалості періоду між випусками чавуну відповідно від моменту відкриття і від моменту закриття випуску [А.с. СССР № 1171528, МПК С21B 5/00, 1985, Бюл. 29]. Недоліком відомого способу доменної плавки є низька його ефективність за високочастотної циклічної зміни перерахованих параметрів доменної плавки, оскільки високочастотні коливання (хвилини, години) не пропускаються стовпом шихтових матеріалів, що мають значні неоднорідності гранулометричного складу та фізико-хімічних властивостей. Відомий спосіб доменної плавки, що включає завантаження через колошник подач, які складаються з коксу, залізорудних матеріалів і кам'яного вугілля, який відрізняється тим, що попередньо піч переводять на завантаження окремими подачами залізорудних матеріалів і коксу із збільшенням маси коксової подачі від мінімально допустимої величини до максимальної величини коксової подачі, при якій досягається рівний хід і кращі показники роботи печі, яка визначається із співвідношення: МПМПБКБ/(КБ-ВК3), де: МП, МПБ - маса коксової подачі відповідно в режимах з заміною коксу вугіллям і в базовому, т; КБ - питома витрата коксу в базовому режимі, кг/т чавуну; В - кількість поданого вугілля на заміну коксу, кг/т чавуну; КЗ - коефіцієнт заміни коксу вугіллям, кг/кг. При цьому вугілля змішують з залізорудними матеріалами в кожній подачі у співвідношенні більше 6 т залізорудних матеріалів на 1 т вугілля [Патент України № 67681, МПК С21B 3/00, 2006, Бюл. 6]. Поставлена задача - додатково знизити витрату коксу в доменній плавці, за рахунок збільшення витрати кускового антрациту, що завантажується в піч, при недопущенні захаращення горна доменної печі. Поставлена задача вирішується за рахунок того, що у способі доменної плавки, який включає циклічну зміну її параметрів, згідно з корисною моделлю, циклічно змінюють кількість завантаженого на колошник доменної печі кускового антрациту на заміну коксу, причому період роботи доменної печі при питомій витраті антрациту 60-70 кг/т чавуну дорівнює 15-30 діб, а період роботи печі при питомій витраті антрациту 80-90 кг/т чавуну дорівнює 7-12 діб. Спосіб здійснюється наступним чином. На колошник доменної печі завантажують залізорудні матеріали, флюс, кусковий кокс і антрацит. У горн доменної печі подають через повітряні фурми комбіноване дуття. З горна випускають рідкі продукти плавки - чавун і шлак. На печі циклічно змінюють кількість завантаженого на колошник доменної печі кускового антрациту на заміну коксу, причому період роботи доменної печі при питомій витраті антрациту 60-70 кг/т чавуну дорівнює 15-30 діб, а період роботи печі при питомій витраті антрациту 80-90 кг/т чавуну дорівнює 7-12 діб. Досліди на доменних печах комбінату "Криворіжсталь" показали, що зниження витрати кускового вугілля нижче 60 кг/т чавуну не забезпечують достатньо високий коефіцієнт заміни коксу вугіллям, а при витрати антрациту більше 90 кг/т чавуну дуже швидко настає загромадження горну доменної печі. Періоди рівного ходу доменних печей при витратах антрациту 60-70 та 80-90 кг/т чавуну також встановлені з досліджень роботи доменних печей комбінату "Криворіжсталь". Приклад здійснення способу. В таблиці 1 наведено технічний аналіз коксу та кускового антрациту перед подачею в 3 доменну піч. У таблиці 2 наведено основні показники плавки доменної печі об'ємом 2000 м комбінату "Криворіжсталь" при зміні питомої витрати кускового антрациту, що завантажується у піч через колошник (Б - базовий період, Д - дослідний період). Аналіз таблиці 2 показує, що циклічна зміна витрати антрациту сприяє зниженню питомої витрати коксу в середньому за 37 діб до 411 кг/т чавуну, тобто витрата коксу знижена на 6 кг/т чавуну. Таким чином, запропонований спосіб доменної плавки дозволяє додатково знизити витрату коксу в доменній плавці, за рахунок збільшення витрати кускового антрациту, що завантажується в піч, при недопущенні захаращення горна доменної печі. 1 UA 113207 U Таблиця 1 Технічний аналіз коксу (К) і антрациту збагаченого (АО і АК) К АО волога 6,0-7,9 3,6-4,1 Вміст, % Фракції, мм М25 М10 CRI, % CSR, % зола сірка +80 -25 11,6-12,5 1,18-1,30 85,5-87,8 7,3-8,5 40,8-44,9 30,8-35,5 8,9-10,7 3,5-4,6 6,8-7,1 1,3-1,43 42,0-73,8 24,3-50,2 37,8-44,2 21,8-24,9 0 11,9 Таблиця 2 Техніко-економічні показники роботи доменної печі об'ємом 2000 м 3 Періоди Показники Б 30 60 3204 417 2794 244 1031 84 97,5 25,7 118 296 18,0 21,9 7,1 0,75 0,44 0,023 0,082 4,55 54,35 4,2 Тривалість періоду, діб Витрата антрациту, кг/т чавуну Середньодобове виробництво, т/добу Витрата коксу, кг/т чавуну 3 Дуття: витрата, м /хв. тиск, кПа температура, °C 3 Витрата природного газу, м /т чавуну 3 Витрата кисню, м /т Вміст О2 у дутті, % Колошник, газ: тиск, кПа температура, °C вміст, % СО2 CO H2 Аналіз чавуну, %: кремній марганець сірка фосфор вуглець Вміст Fe у всій шихті, % Рудне навантаження, т/т Д 7 80 3291 386 3049 229 955 60,1 101,2 25,8 92 303 18,0 24,7 7,0 0,71 0,32 0,024 0,085 4,51 53,92 3,94 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Спосіб доменної плавки, що включає циклічну зміну її параметрів, який відрізняється тим, що циклічно змінюють кількість завантаженого на колошник доменної печі кускового антрациту на заміну коксу, причому період роботи доменної печі при питомій витраті антрациту 60-70 кг/т чавуну дорівнює 15-30 діб, а період роботи печі при питомій витраті антрациту 80-90 кг/т чавуну дорівнює 7-12 діб. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
