Муфта

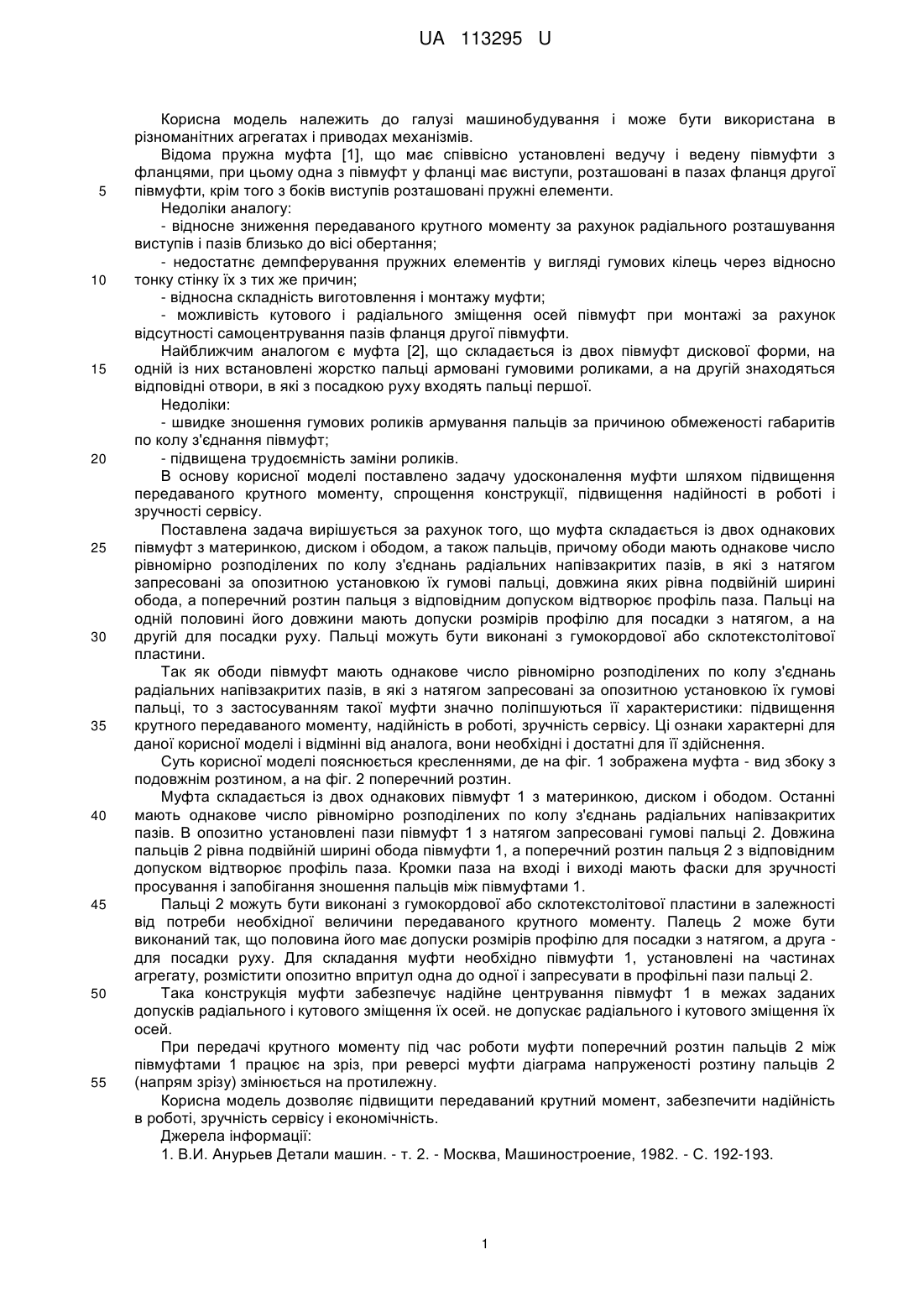

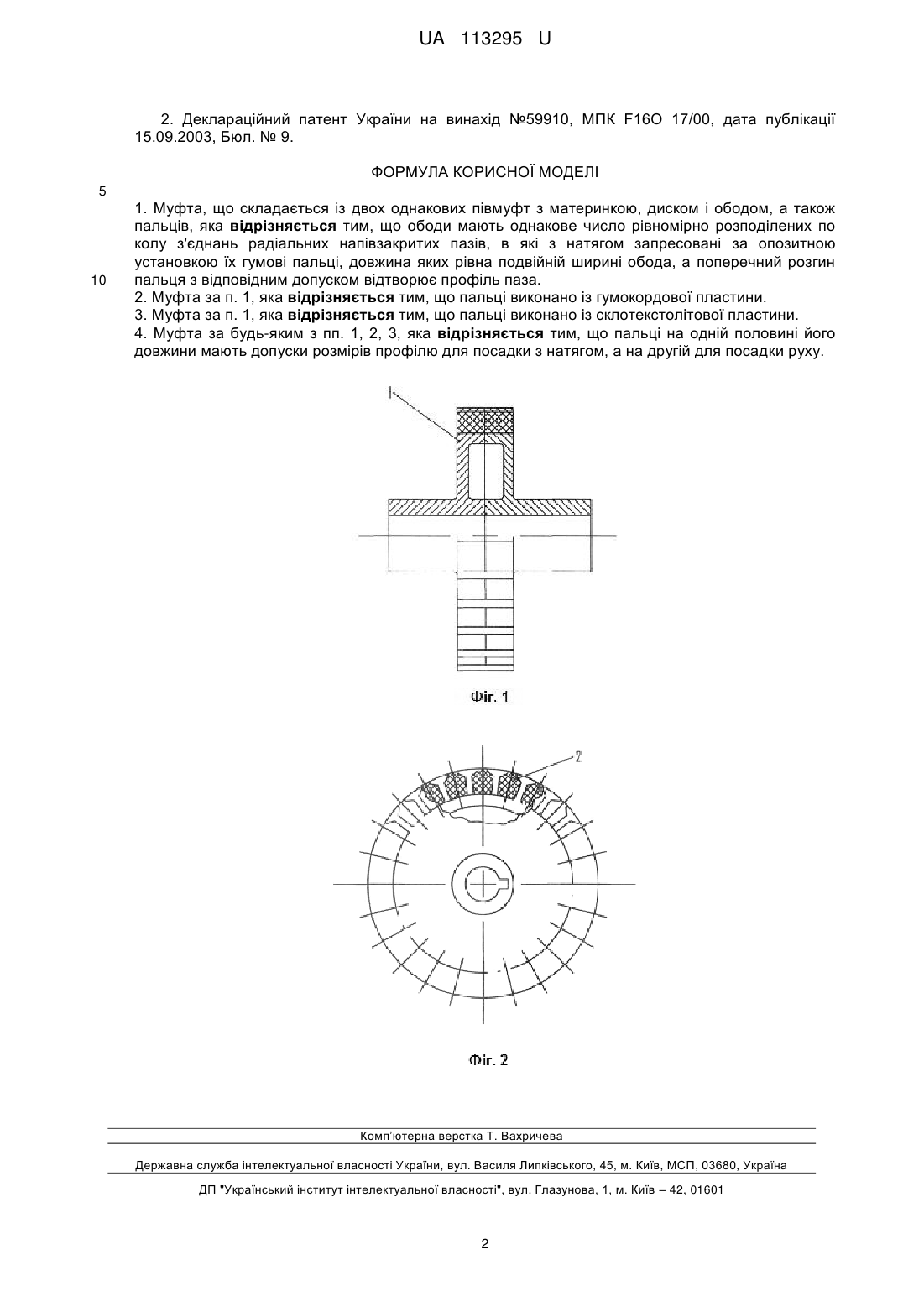

Реферат: Муфта складається із двох однакових півмуфт з материнкою, диском і ободом, а також пальців. Ободи мають однакове число рівномірно розподілених по колу з'єднань радіальних напівзакритих пазів, в які з натягом запресовані за опозитною установкою їх гумові пальці, довжина яких рівна подвійній ширині обода, а поперечний розгин пальця з відповідним допуском відтворює профіль паза. UA 113295 U (54) МУФТА UA 113295 U UA 113295 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі машинобудування і може бути використана в різноманітних агрегатах і приводах механізмів. Відома пружна муфта [1], що має співвісно установлені ведучу і ведену півмуфти з фланцями, при цьому одна з півмуфт у фланці має виступи, розташовані в пазах фланця другої півмуфти, крім того з боків виступів розташовані пружні елементи. Недоліки аналогу: - відносне зниження передаваного крутного моменту за рахунок радіального розташування виступів і пазів близько до вісі обертання; - недостатнє демпферування пружних елементів у вигляді гумових кілець через відносно тонку стінку їх з тих же причин; - відносна складність виготовлення і монтажу муфти; - можливість кутового і радіального зміщення осей півмуфт при монтажі за рахунок відсутності самоцентрування пазів фланця другої півмуфти. Найближчим аналогом є муфта [2], що складається із двох півмуфт дискової форми, на одній із них встановлені жорстко пальці армовані гумовими роликами, а на другій знаходяться відповідні отвори, в які з посадкою руху входять пальці першої. Недоліки: - швидке зношення гумових роликів армування пальців за причиною обмеженості габаритів по колу з'єднання півмуфт; - підвищена трудоємність заміни роликів. В основу корисної моделі поставлено задачу удосконалення муфти шляхом підвищення передаваного крутного моменту, спрощення конструкції, підвищення надійності в роботі і зручності сервісу. Поставлена задача вирішується за рахунок того, що муфта складається із двох однакових півмуфт з материнкою, диском і ободом, а також пальців, причому ободи мають однакове число рівномірно розподілених по колу з'єднань радіальних напівзакритих пазів, в які з натягом запресовані за опозитною установкою їх гумові пальці, довжина яких рівна подвійній ширині обода, а поперечний розтин пальця з відповідним допуском відтворює профіль паза. Пальці на одній половині його довжини мають допуски розмірів профілю для посадки з натягом, а на другій для посадки руху. Пальці можуть бути виконані з гумокордової або склотекстолітової пластини. Так як ободи півмуфт мають однакове число рівномірно розподілених по колу з'єднань радіальних напівзакритих пазів, в які з натягом запресовані за опозитною установкою їх гумові пальці, то з застосуванням такої муфти значно поліпшуються її характеристики: підвищення крутного передаваного моменту, надійність в роботі, зручність сервісу. Ці ознаки характерні для даної корисної моделі і відмінні від аналога, вони необхідні і достатні для її здійснення. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 зображена муфта - вид збоку з подовжнім розтином, а на фіг. 2 поперечний розтин. Муфта складається із двох однакових півмуфт 1 з материнкою, диском і ободом. Останні мають однакове число рівномірно розподілених по колу з'єднань радіальних напівзакритих пазів. В опозитно установлені пази півмуфт 1 з натягом запресовані гумові пальці 2. Довжина пальців 2 рівна подвійній ширині обода півмуфти 1, а поперечний розтин пальця 2 з відповідним допуском відтворює профіль паза. Кромки паза на вході і виході мають фаски для зручності просування і запобігання зношення пальців між півмуфтами 1. Пальці 2 можуть бути виконані з гумокордової або склотекстолітової пластини в залежності від потреби необхідної величини передаваного крутного моменту. Палець 2 може бути виконаний так, що половина його має допуски розмірів профілю для посадки з натягом, а друга для посадки руху. Для складання муфти необхідно півмуфти 1, установлені на частинах агрегату, розмістити опозитно впритул одна до одної і запресувати в профільні пази пальці 2. Така конструкція муфти забезпечує надійне центрування півмуфт 1 в межах заданих допусків радіального і кутового зміщення їх осей. не допускає радіального і кутового зміщення їх осей. При передачі крутного моменту під час роботи муфти поперечний розтин пальців 2 між півмуфтами 1 працює на зріз, при реверсі муфти діаграма напруженості розтину пальців 2 (напрям зрізу) змінюється на протилежну. Корисна модель дозволяє підвищити передаваний крутний момент, забезпечити надійність в роботі, зручність сервісу і економічність. Джерела інформації: 1. В.И. Анурьев Детали машин. - т. 2. - Москва, Машиностроение, 1982. - С. 192-193. 1 UA 113295 U 2. Деклараційний патент України на винахід №59910, МПК F16O 17/00, дата публікації 15.09.2003, Бюл. № 9. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Муфта, що складається із двох однакових півмуфт з материнкою, диском і ободом, а також пальців, яка відрізняється тим, що ободи мають однакове число рівномірно розподілених по колу з'єднань радіальних напівзакритих пазів, в які з натягом запресовані за опозитною установкою їх гумові пальці, довжина яких рівна подвійній ширині обода, а поперечний розгин пальця з відповідним допуском відтворює профіль паза. 2. Муфта за п. 1, яка відрізняється тим, що пальці виконано із гумокордової пластини. 3. Муфта за п. 1, яка відрізняється тим, що пальці виконано із склотекстолітової пластини. 4. Муфта за будь-яким з пп. 1, 2, 3, яка відрізняється тим, що пальці на одній половині його довжини мають допуски розмірів профілю для посадки з натягом, а на другій для посадки руху. Комп’ютерна верстка Т. Вахричева Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 2
