Муфта

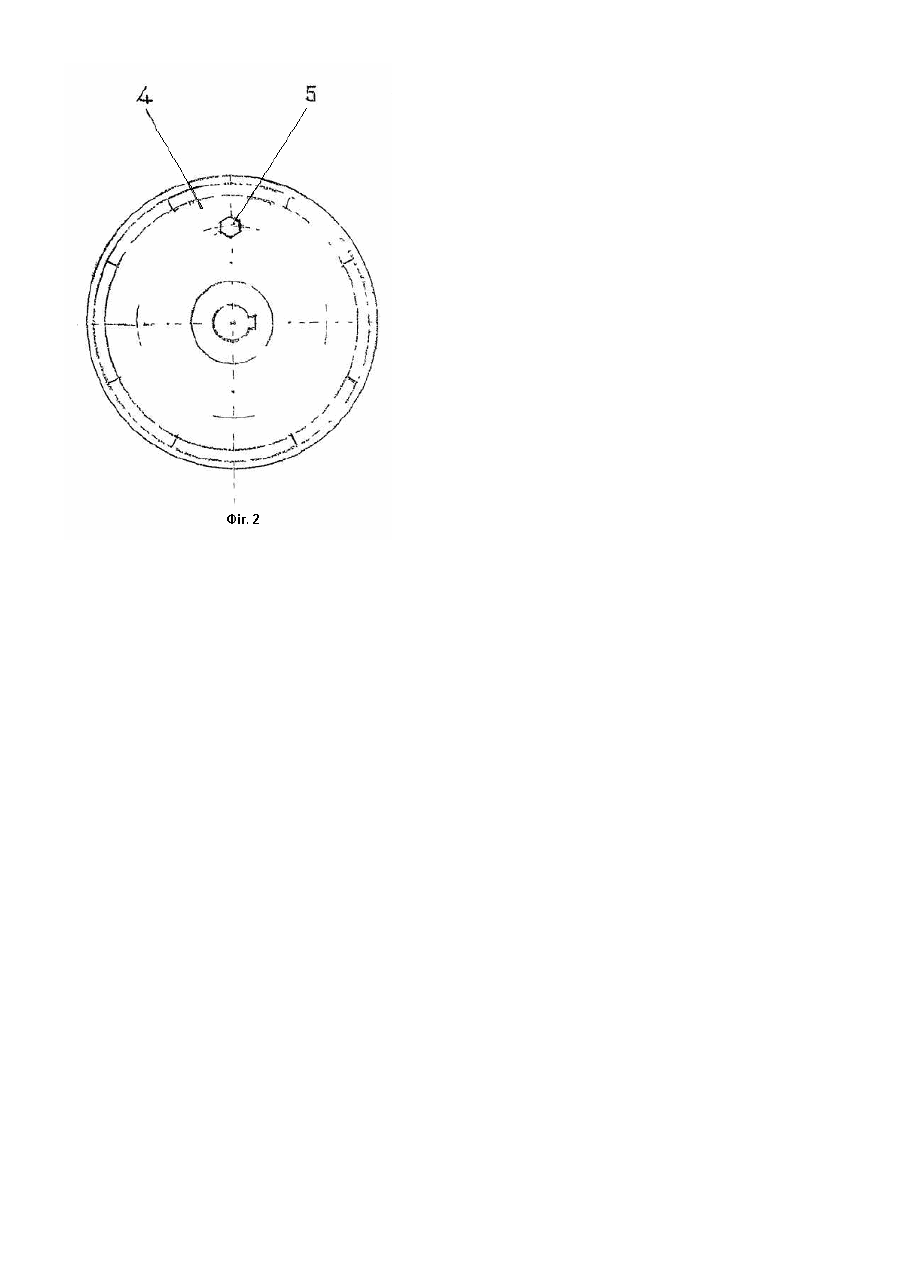

Корисна модель належить до галузі механіки і може бути застосований в приводах різноманітних агрегатів і верстатів. Відома муфта [1], що складається з двох півмуфт, виконаних у вигляді стаканів з внутрішньою конічною поверхнею, а елемент закріплення у вигляді диска з зовнішньою конічною поверхнею, між якими розміщений пружний елемент у вигляді суцільної стрічки з трикутними вирізами на бокових сторонах. Відома також муфта [2], що складається із двох конічних півмуфт і обладнана установленими концентрично півмуфтам Г-подібними втулками з внутрішніми конічними поверхнями, а пружний елемент виконаний із згорнутої в циліндр стрічки, розміщеної з натягом між зовнішніми конічними поверхнями півмуфт і внутрішніми конічними поверхнями Г-подібних втулок. Такі муфти мають деякі недоліки: - відносна трудоємність монтажу через пружність гумового елементу деформованого під час заміни; - неможливість використання обода півмуфт в гальмівних цілях. В основу корисної моделі поставлено задачу: пристрій шляхом виконання в дисковій частині півмуфт під ободом по колу пазів для еластичних елементів і розміщення внутрішньої конічної поверхні ободів і дисків закріплення з боку ступиці забезпечити можливістю зниження трудоємності монтажу і сервісу і використання ободу півмуфти з метою гальмування. Наведені ознаки відмінні від прототипів і являються необхідними і достатніми для здійснення корисної моделі. На Фіг.1, 2 приведено загальний вигляд муфти в двох проекціях з розтином. Пристрій складається з півмуфти 1 і півмуфти 2 з гальмівним ободом. В дисковій частині півмуфт 1 і 2 під ободом по колу виконано пази для з'єднувального елемента 3, який виконано із суцільної гумокордової стрічки з прямокутними вирізами з боків. Диски закріплення 4 з болтами 5 мають зовнішні конічні поверхні, а краї ободів півмуфт 1 і 2 з боку ступиці мають внутрішні конічні поверхні, між якими з допомогою болтів 5 затискується з'єднувальний елемент 3, диском закріплення 4. При наданні ведучій півмуфті 1 обертів еластичний гумокордовий елемент 3, який працює на розтяг, а прямокутні вирізи на зріз, передає крутильний момент півмуфті 2. Можливе також виконання з'єднувальних елементів 4 у вигляді прямокутних гумокордових пластин за числом та розмірами пазів півмуфт 1 і 2. Джерела інформації: 1. Открытия, изобретения, промышленные образцы, товарные знаки. 1980. №40, с.192, а.с. №775451. 2. Открытия, изобретения, промышленные образцы, товарные знаки. 1980. №38, с.106, а.с. №771376.
