Пружна муфта

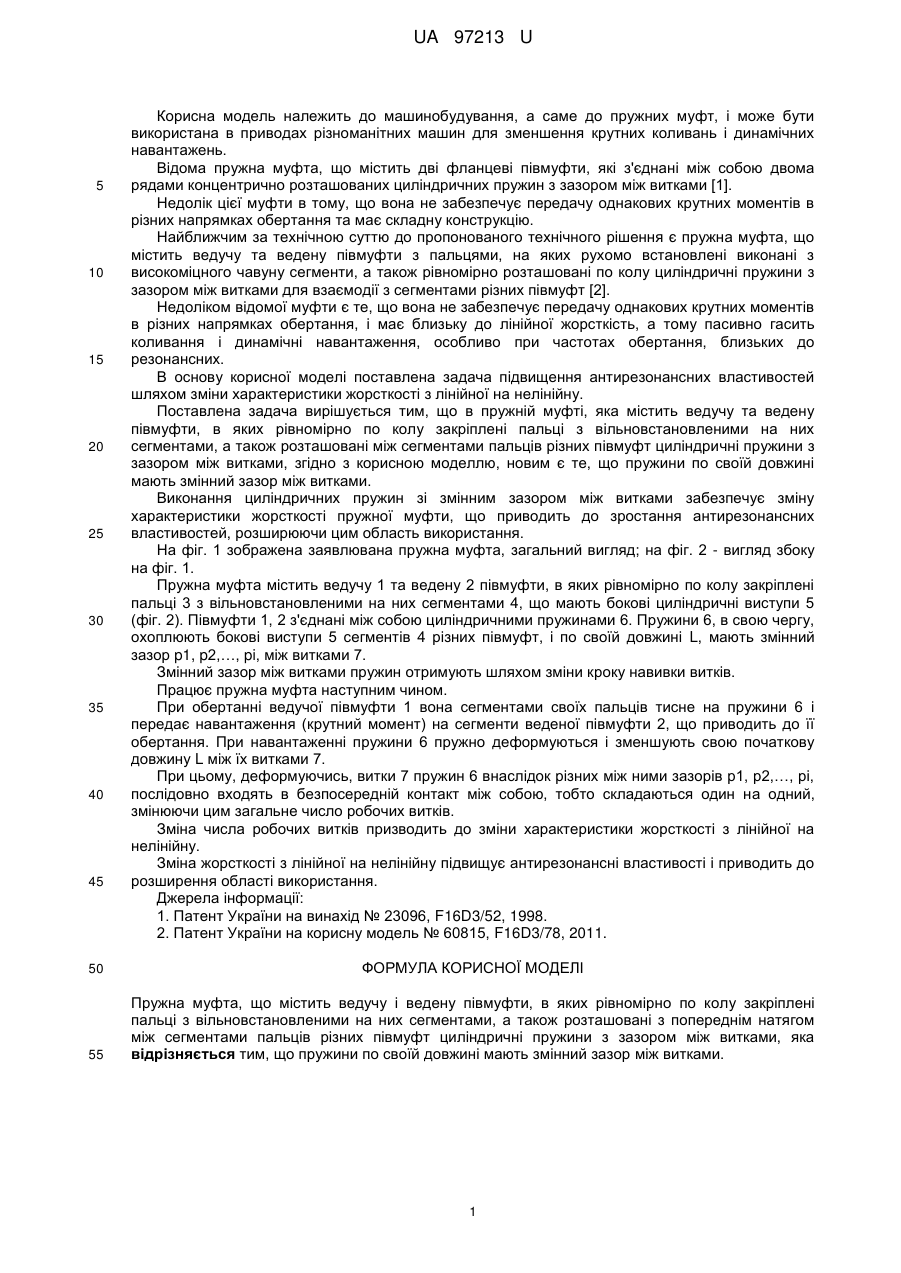

Реферат: UA 97213 U UA 97213 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до машинобудування, а саме до пружних муфт, і може бути використана в приводах різноманітних машин для зменшення крутних коливань і динамічних навантажень. Відома пружна муфта, що містить дві фланцеві півмуфти, які з'єднані між собою двома рядами концентрично розташованих циліндричних пружин з зазором між витками [1]. Недолік цієї муфти в тому, що вона не забезпечує передачу однакових крутних моментів в різних напрямках обертання та має складну конструкцію. Найближчим за технічною суттю до пропонованого технічного рішення є пружна муфта, що містить ведучу та ведену півмуфти з пальцями, на яких рухомо встановлені виконані з високоміцного чавуну сегменти, а також рівномірно розташовані по колу циліндричні пружини з зазором між витками для взаємодії з сегментами різних півмуфт [2]. Недоліком відомої муфти є те, що вона не забезпечує передачу однакових крутних моментів в різних напрямках обертання, і має близьку до лінійної жорсткість, а тому пасивно гасить коливання і динамічні навантаження, особливо при частотах обертання, близьких до резонансних. В основу корисної моделі поставлена задача підвищення антирезонансних властивостей шляхом зміни характеристики жорсткості з лінійної на нелінійну. Поставлена задача вирішується тим, що в пружній муфті, яка містить ведучу та ведену півмуфти, в яких рівномірно по колу закріплені пальці з вільновстановленими на них сегментами, а також розташовані між сегментами пальців різних півмуфт циліндричні пружини з зазором між витками, згідно з корисною моделлю, новим є те, що пружини по своїй довжині мають змінний зазор між витками. Виконання циліндричних пружин зі змінним зазором між витками забезпечує зміну характеристики жорсткості пружної муфти, що приводить до зростання антирезонансних властивостей, розширюючи цим область використання. На фіг. 1 зображена заявлювана пружна муфта, загальний вигляд; на фіг. 2 - вигляд збоку на фіг. 1. Пружна муфта містить ведучу 1 та ведену 2 півмуфти, в яких рівномірно по колу закріплені пальці 3 з вільновстановленими на них сегментами 4, що мають бокові циліндричні виступи 5 (фіг. 2). Півмуфти 1, 2 з'єднані між собою циліндричними пружинами 6. Пружини 6, в свою чергу, охоплюють бокові виступи 5 сегментів 4 різних півмуфт, і по своїй довжині L, мають змінний зазор p1, p2,…, pi, між витками 7. Змінний зазор між витками пружин отримують шляхом зміни кроку навивки витків. Працює пружна муфта наступним чином. При обертанні ведучої півмуфти 1 вона сегментами своїх пальців тисне на пружини 6 і передає навантаження (крутний момент) на сегменти веденої півмуфти 2, що приводить до її обертання. При навантаженні пружини 6 пружно деформуються і зменшують свою початкову довжину L між їх витками 7. При цьому, деформуючись, витки 7 пружин 6 внаслідок різних між ними зазорів р1, р2,…, рі, послідовно входять в безпосередній контакт між собою, тобто складаються один на одний, змінюючи цим загальне число робочих витків. Зміна числа робочих витків призводить до зміни характеристики жорсткості з лінійної на нелінійну. Зміна жорсткості з лінійної на нелінійну підвищує антирезонансні властивості і приводить до розширення області використання. Джерела інформації: 1. Патент України на винахід № 23096, F16D3/52, 1998. 2. Патент України на корисну модель № 60815, F16D3/78, 2011. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Пружна муфта, що містить ведучу і ведену півмуфти, в яких рівномірно по колу закріплені пальці з вільновстановленими на них сегментами, а також розташовані з попереднім натягом між сегментами пальців різних півмуфт циліндричні пружини з зазором між витками, яка відрізняється тим, що пружини по своїй довжині мають змінний зазор між витками. 1 UA 97213 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
