Реверсивна пружна муфта з торцевими канатами

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 69041

Опубліковано: 25.04.2012

Автори: Настасенко Валентин Олексійович, Проценко Владислав Олександрович

Завантажити PDF файл.

Формула / Реферат

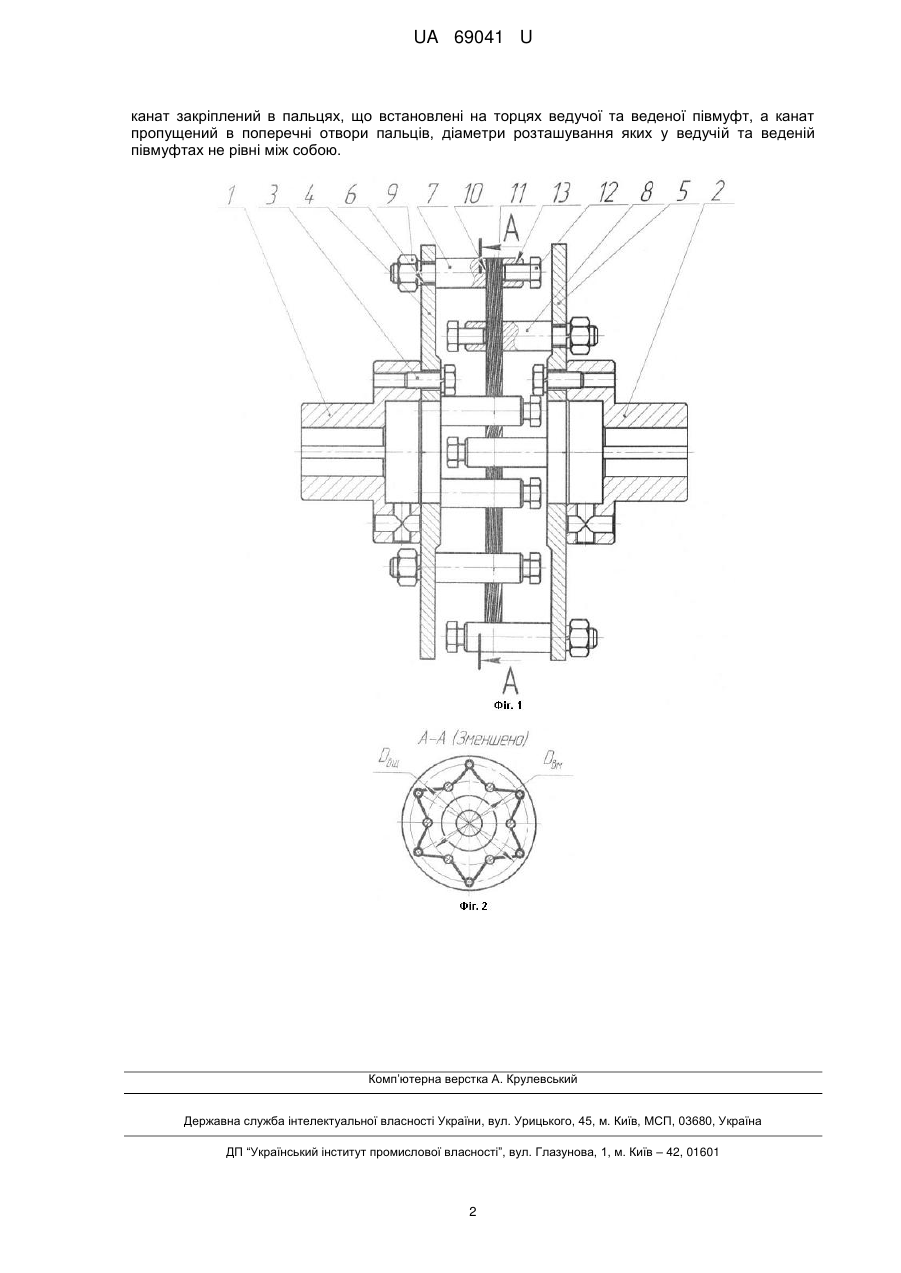

Реверсивна пружна муфта з торцевими канатами, яка складається з ведучої та веденої півмуфт, що сполучені за рахунок пружного елемента, яким є канат, яка відрізняється тим, що канат закріплений в пальцях, що встановлені на торцях ведучої та веденої півмуфт, а канат пропущений в поперечні отвори пальців, діаметри розташування яких у ведучій та веденій півмуфтах не рівні між собою.

Текст

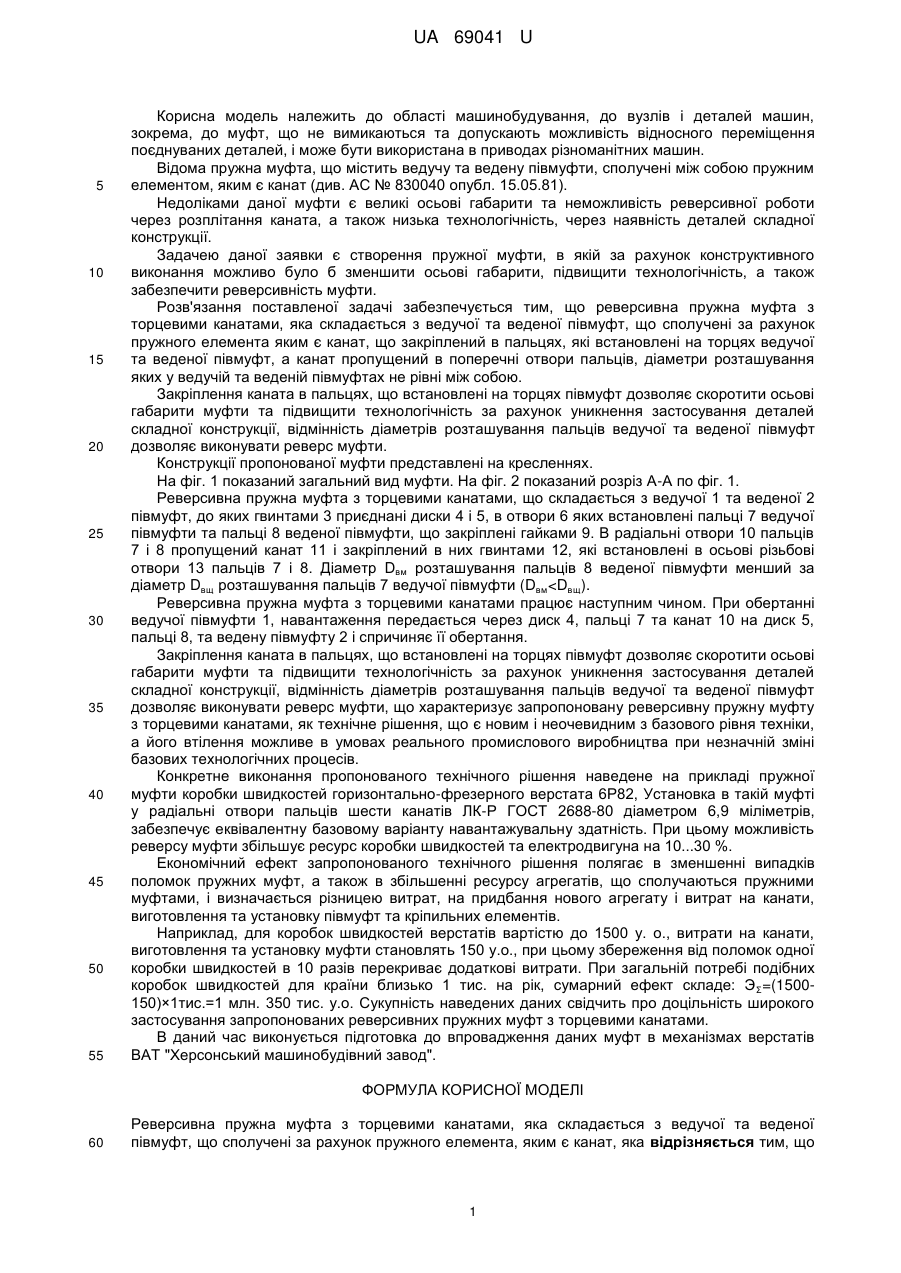

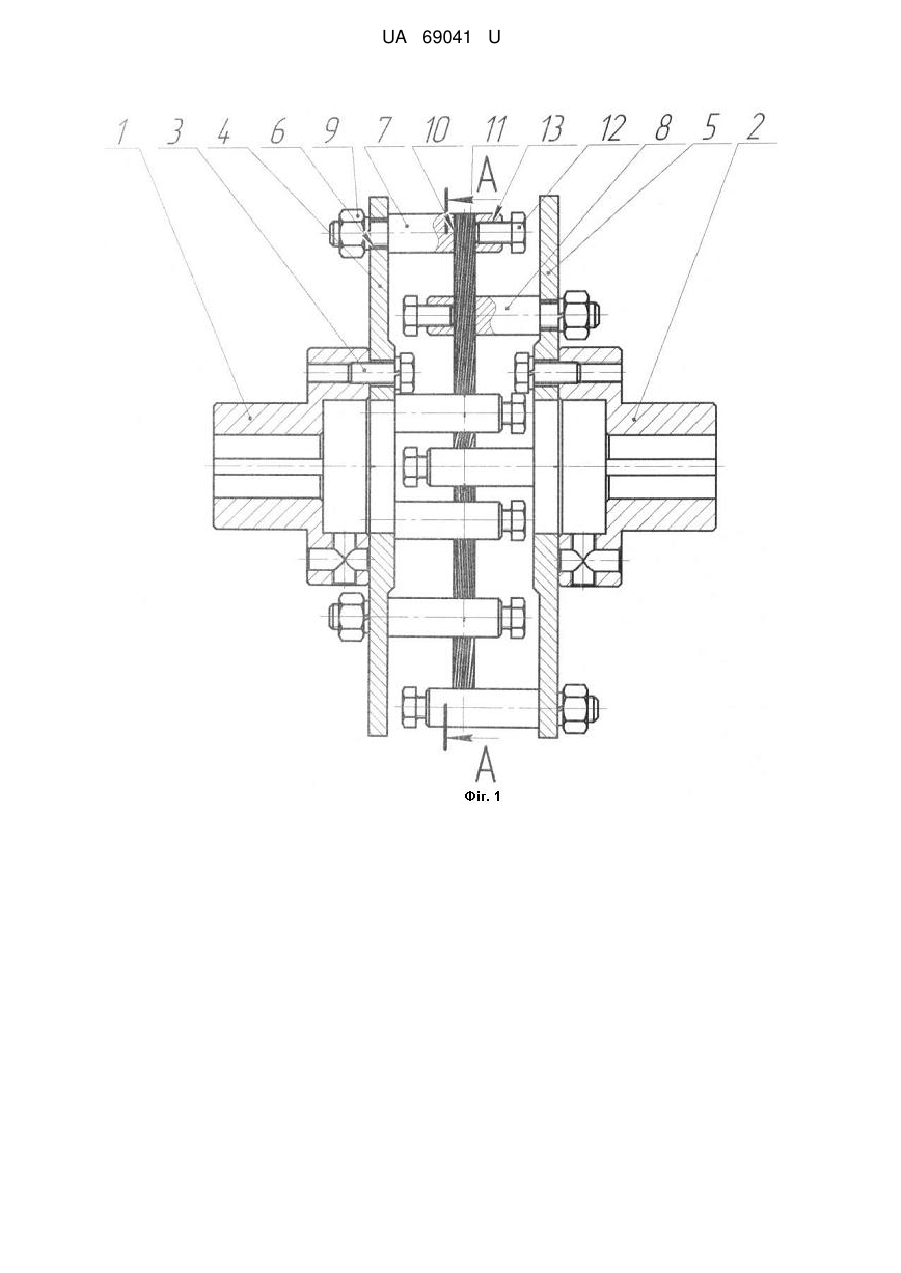

Реферат: UA 69041 U UA 69041 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до області машинобудування, до вузлів і деталей машин, зокрема, до муфт, що не вимикаються та допускають можливість відносного переміщення поєднуваних деталей, і може бути використана в приводах різноманітних машин. Відома пружна муфта, що містить ведучу та ведену півмуфти, сполучені між собою пружним елементом, яким є канат (див. АС № 830040 опубл. 15.05.81). Недоліками даної муфти є великі осьові габарити та неможливість реверсивної роботи через розплітання каната, а також низька технологічність, через наявність деталей складної конструкції. Задачею даної заявки є створення пружної муфти, в якій за рахунок конструктивного виконання можливо було б зменшити осьові габарити, підвищити технологічність, а також забезпечити реверсивність муфти. Розв'язання поставленої задачі забезпечується тим, що реверсивна пружна муфта з торцевими канатами, яка складається з ведучої та веденої півмуфт, що сполучені за рахунок пружного елемента яким є канат, що закріплений в пальцях, які встановлені на торцях ведучої та веденої півмуфт, а канат пропущений в поперечні отвори пальців, діаметри розташування яких у ведучій та веденій півмуфтах не рівні між собою. Закріплення каната в пальцях, що встановлені на торцях півмуфт дозволяє скоротити осьові габарити муфти та підвищити технологічність за рахунок уникнення застосування деталей складної конструкції, відмінність діаметрів розташування пальців ведучої та веденої півмуфт дозволяє виконувати реверс муфти. Конструкції пропонованої муфти представлені на кресленнях. На фіг. 1 показаний загальний вид муфти. На фіг. 2 показаний розріз А-А по фіг. 1. Реверсивна пружна муфта з торцевими канатами, що складається з ведучої 1 та веденої 2 півмуфт, до яких гвинтами 3 приєднані диски 4 і 5, в отвори 6 яких встановлені пальці 7 ведучої півмуфти та пальці 8 веденої півмуфти, що закріплені гайками 9. В радіальні отвори 10 пальців 7 і 8 пропущений канат 11 і закріплений в них гвинтами 12, які встановлені в осьові різьбові отвори 13 пальців 7 і 8. Діаметр Dвм розташування пальців 8 веденої півмуфти менший за діаметр Dвщ розташування пальців 7 ведучої півмуфти (Dвм

Дивитися

Додаткова інформація

Назва патенту англійською

Reversing elastic clutch with end cables

Автори англійською

Protsenko Vladyslav Oleksandrovych, Nastasenko Valentyn Oleksiiovych

Назва патенту російською

Реверсивная упругая муфта с торцевыми канатами

Автори російською

Проценко Владислав Александрович, Настасенко Валентин Алексеевич

МПК / Мітки

Автори: Проценко Владислав Олександрович, Настасенко Валентин Олексійович

МПК: F16D 3/00

Мітки: елементами, муфта, пружними, пружна, радіальними

Формула / Реферат:

1. Пружна муфта з радіальними пружними елементами, що складається з двох півмуфт, які сполучені пружним елементом, яка відрізняється тим, що пружним елементом є канати, які встановлені радіально, жорстко закріплені в півмуфтах і мають можливість деформації.2. Пружна муфта з радіальними пружними елементами за п. 1, яка відрізняється тим, що канати закріплені у радіальних отворах півмуфт гвинтами, що встановлені в осьові різьбові отвори...
