Компенсаційна муфта

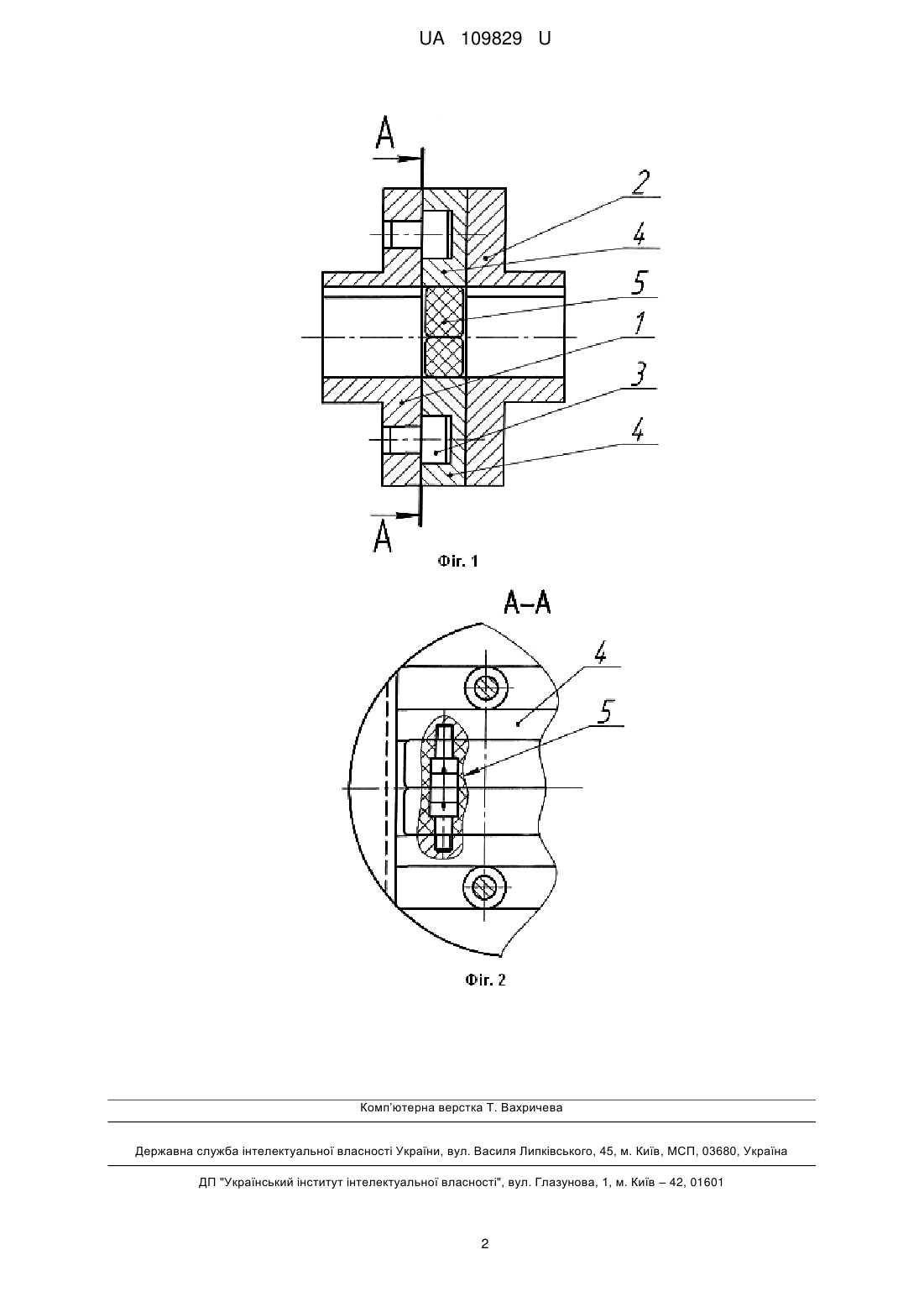

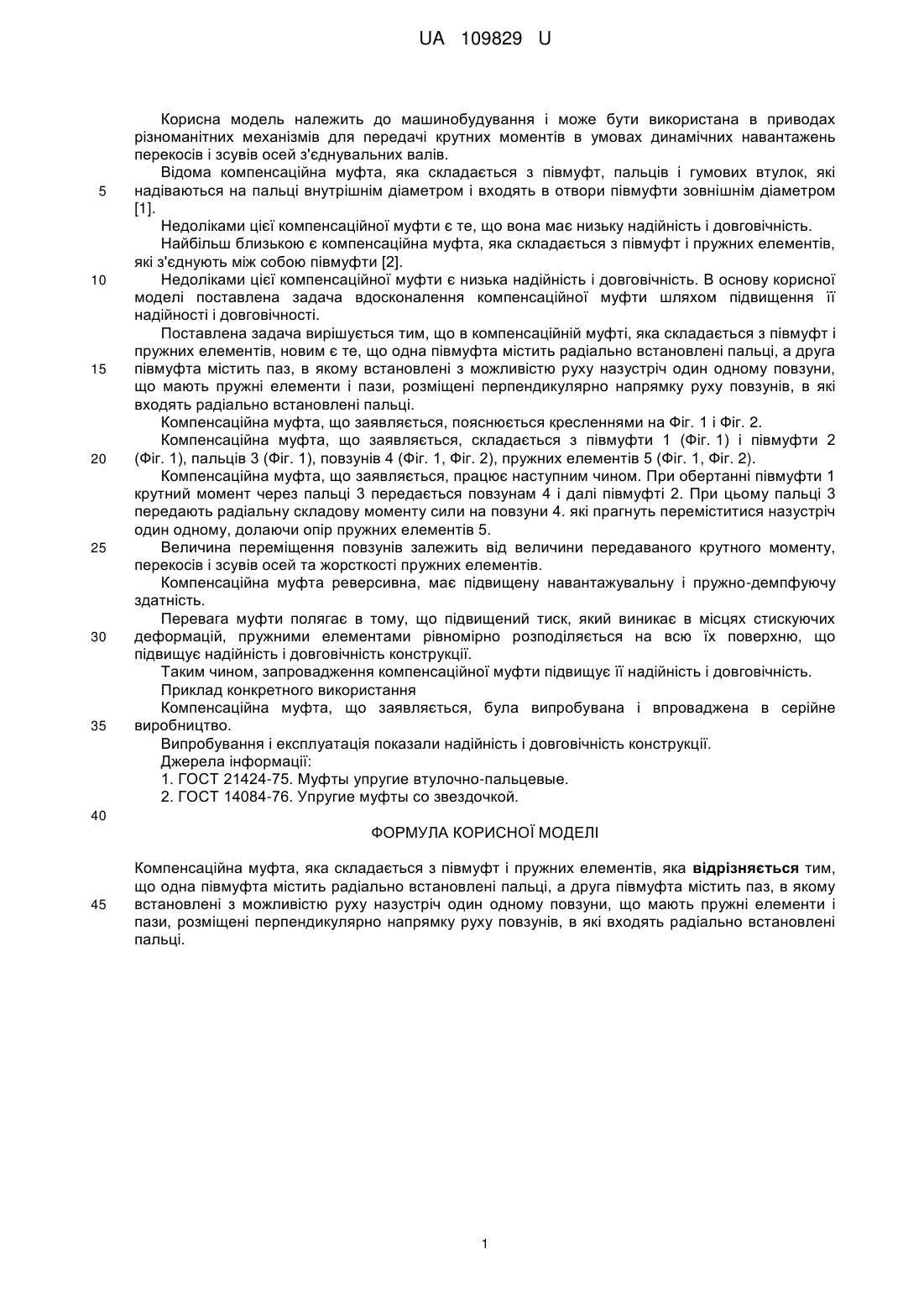

Реферат: Компенсаційна муфта складається з півмуфт і пружних елементів. Одна півмуфта містить радіально встановлені пальці, а друга півмуфта містить паз, в якому встановлені з можливістю руху назустріч один одному повзуни, що мають пружні елементи і пази, розміщені перпендикулярно напрямку руху повзунів, в які входять радіально встановлені пальці. UA 109829 U (54) КОМПЕНСАЦІЙНА МУФТА UA 109829 U UA 109829 U 5 10 15 20 25 30 35 Корисна модель належить до машинобудування і може бути використана в приводах різноманітних механізмів для передачі крутних моментів в умовах динамічних навантажень перекосів і зсувів осей з'єднувальних валів. Відома компенсаційна муфта, яка складається з півмуфт, пальців і гумових втулок, які надіваються на пальці внутрішнім діаметром і входять в отвори півмуфти зовнішнім діаметром [1]. Недоліками цієї компенсаційної муфти є те, що вона має низьку надійність і довговічність. Найбільш близькою є компенсаційна муфта, яка складається з півмуфт і пружних елементів, які з'єднують між собою півмуфти [2]. Недоліками цієї компенсаційної муфти є низька надійність і довговічність. В основу корисної моделі поставлена задача вдосконалення компенсаційної муфти шляхом підвищення її надійності і довговічності. Поставлена задача вирішується тим, що в компенсаційній муфті, яка складається з півмуфт і пружних елементів, новим є те, що одна півмуфта містить радіально встановлені пальці, а друга півмуфта містить паз, в якому встановлені з можливістю руху назустріч один одному повзуни, що мають пружні елементи і пази, розміщені перпендикулярно напрямку руху повзунів, в які входять радіально встановлені пальці. Компенсаційна муфта, що заявляється, пояснюється кресленнями на Фіг. 1 і Фіг. 2. Компенсаційна муфта, що заявляється, складається з півмуфти 1 (Фіг. 1) і півмуфти 2 (Фіг. 1), пальців 3 (Фіг. 1), повзунів 4 (Фіг. 1, Фіг. 2), пружних елементів 5 (Фіг. 1, Фіг. 2). Компенсаційна муфта, що заявляється, працює наступним чином. При обертанні півмуфти 1 крутний момент через пальці 3 передається повзунам 4 і далі півмуфті 2. При цьому пальці 3 передають радіальну складову моменту сили на повзуни 4. які прагнуть переміститися назустріч один одному, долаючи опір пружних елементів 5. Величина переміщення повзунів залежить від величини передаваного крутного моменту, перекосів і зсувів осей та жорсткості пружних елементів. Компенсаційна муфта реверсивна, має підвищену навантажувальну і пружно-демпфуючу здатність. Перевага муфти полягає в тому, що підвищений тиск, який виникає в місцях стискуючих деформацій, пружними елементами рівномірно розподіляється на всю їх поверхню, що підвищує надійність і довговічність конструкції. Таким чином, запровадження компенсаційної муфти підвищує її надійність і довговічність. Приклад конкретного використання Компенсаційна муфта, що заявляється, була випробувана і впроваджена в серійне виробництво. Випробування і експлуатація показали надійність і довговічність конструкції. Джерела інформації: 1. ГОСТ 21424-75. Муфты упругие втулочно-пальцевые. 2. ГОСТ 14084-76. Упругие муфты со звездочкой. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Компенсаційна муфта, яка складається з півмуфт і пружних елементів, яка відрізняється тим, що одна півмуфта містить радіально встановлені пальці, а друга півмуфта містить паз, в якому встановлені з можливістю руху назустріч один одному повзуни, що мають пружні елементи і пази, розміщені перпендикулярно напрямку руху повзунів, в які входять радіально встановлені пальці. 1 UA 109829 U Комп’ютерна верстка Т. Вахричева Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 2
