Номер патенту: 113406

Опубліковано: 25.01.2017

Автор: Вінклер Гейнз

Завантажити PDF файл.

Формула / Реферат

1. Тримач кабелів, що має декілька елементів (1) для тримання кабелів, які призначені для розміщення одного або декількох кабелів (2), причому кожний з окремих елементів (1) має основу (10), а також декілька простягнених від основи (10) фіксуючих виступів (11, 12), які виступають від ділянок (111, 121) основи (10), які розташовані навпроти одна до одної, причому фіксуючі виступи (11, 12) окремо або разом з основою (10) оточують, обмежують та/або визначають канальну зону (13) для направлення кабелів (2), ці фіксуючі виступи (11, 12), без дотику один до одного, змикаються подібно гребінці так, що кінець (110, 120) щонайменше одного із фіксуючих виступів (11, 12), який виступає з однієї ділянки (111, 121), розташований та/або виступає вперед між двома фіксуючими виступами (11, 12), які простягаються від відповідної протилежної ділянки (111, 121), який відрізняється тим, що окремі елементи (1) для тримання кабелів на загальній основі (100) однаково орієнтовані і розташовані бік у бік, і при цьому загальну основу (100) виконано пласкою та/або рівною, а окремі фіксуючі виступи (11, 12) виступають від того ж боку основи (100), і ці окремі фіксуючі виступи (11, 12) виконані еластично гнучкими та/або пружними.

2. Тримач кабелів за п. 1, який відрізняється тим, що фіксуючі виступи (11, 12), які обмежують канальну зону, мають L-подібну форму і розташовані навпроти один до одного та на відстані один від одного так, що канальна зона (13) має у поперечному перерізі замкнену та/або U-подібну форму, та/або де в поздовжньому напрямку канальної зони (13) фіксуючі виступи (11, 12) розташовані так, що вони, без дотику один до одного, змикаються подібно гребінці так, що кінець (110, 120) щонайменше одного фіксуючого виступу (11, 12) розташований та/або виступає між двома відповідними фіксуючими виступами (11, 12), що розташовані один навпроти одного, та/або де фіксуючі виступи (11, 12) виконано еластично гнучкими та/або пружними, так що вони можуть повертатись відносно основи (10), а після повороту повертатись назад в їх початкове положення.

3. Тримач кабелів за п. 1, який відрізняється тим, що фіксуючі виступи (11, 12) мають криволінійну форму, як форма кутового гака, і мають дві частини (113, 114, 123, 124) фіксуючих виступів, причому перша частина (113, 123) фіксуючих виступів простягнена під кутом 70-90° або 85-90° або вертикально та/або по нормалі від відповідної ділянки (111, 121), а друга частина (114, 124) фіксуючих виступів є продовженням першої частини (113, 123) фіксуючих виступів на віддаленому кінці відповідної ділянки (111, 121) і простягнена під кутом або в межах від 70 до 110° або під кутом, рівним 90°, до першої частини (113, 123) фіксуючих виступів в напрямку фіксуючих виступів (11, 12), які виступають від відповідних ділянок, що розташовані одна навпроти одної, та/або де дві частини (113, 114, 123, 124) фіксуючих виступів виконані суцільно з плаского тіла та/або профільованого стрижня, і мають дугоподібну ділянку (115, 125) між першою і другою частинами (113, 114, 123, 124) фіксуючих виступів.

4. Тримач кабелів за п. 3, який відрізняється тим, що дві частини (113, 114, 123, 124) фіксуючих виступів утворюють кут, менший або рівний 90°, та/або де дві ділянки (111, 121), від яких виступають фіксуючі виступи (11, 12), розташовані паралельно одна до одної та/або знаходяться в одній площині, та/або де відповідна кількість фіксуючих виступів (11, 12), які простягнені від двох ділянок (111, 121), відрізняється не більше ніж на один, та/або де кінці фіксуючих виступів (11, 12) або кінці других частин (123, 124) фіксуючих виступів нахилені в напрямку до основи (10).

5. Тримач кабелів за п. 1, який відрізняється тим, що для кожного фіксуючого виступу (11, 12), кінець якого розташований між двома фіксуючими виступами (11, 12) відповідної протилежної ділянки (111, 121), передбачено інший фіксуючий виступ (15, 16), що виступає від протилежної ділянки (111, 121), кінець (150, 160) якого знаходиться у безпосередній близькості від кінця відповідного фіксуючого виступу (11, 12) і розташований навпроти, причому передні боки кінців (110, 120, 150, 160) інших фіксуючих виступів (15, 16) і фіксуючих виступів (11, 12) знаходяться один навпроти одного.

6. Тримач кабелів за п. 5, який відрізняється тим, що кожний з інших фіксуючих виступів (15, 16) має першу частину (151, 161) фіксуючого виступу, яка виступає від основи (10) під кутом 70-110° або під кутом, рівним 90°, і має другу частину (152, 162) фіксуючого виступу, яка є продовженням першої частини (151, 152) фіксуючого виступу і виступає від першої частини (151, 152) фіксуючого виступу, і де форма виконання та/або орієнтації першої та/або другої частини (151, 152, 161, 162) фіксуючих виступів інших фіксуючих виступів (15, 16) відповідає формі виконання і орієнтації перших та/або других частин (113, 114, 123, 124) фіксуючих виступів фіксуючих виступів (11, 12), і де довжина першої частини (151, 161) фіксуючих виступів інших фіксуючих виступів (15, 16) відповідає довжині першої частини (113, 123) фіксуючих виступів фіксуючих виступів (11, 12).

7. Тримач кабелів за п. 1, який відрізняється тим, що фіксуючі виступи (11, 12), які простягнені від першої ділянки (111) та/або від другої ділянки (121), виконані та/або орієнтовані однаково, та/або всі інші фіксуючі виступи (11, 12) виконані однаково, та/або де інші фіксуючі виступи (15, 16), які простягнені від першої ділянки (111) та/або від другої ділянки (121), виконано та/або орієнтовано однаково, та/або всі інші фіксуючі виступи (15, 16) виконано однаково.

8. Тримач кабелів за п. 1, який відрізняється тим, що фіксуючі виступи (11, 12) простягнені від двох ділянок (111, 121), причому декілька перших фіксуючих виступів (11) виступає від першої з двох ділянок (111), а декілька других фіксуючих виступів (12) виступає від другої з двох ділянок (121), та/або де перші фіксуючі виступи (11) простягнені від підділянок першої ділянки (111), які знаходяться на першій прямій лінії (116), та/або де другі фіксуючі виступи (12) простягнені від підділянок другої ділянки (121), які знаходяться на другій прямій лінії (126), причому перша пряма лінія (116) і друга пряма лінія (126) орієнтовані паралельно одна до одної, та/або де від підділянок другої ділянки (121), які знаходяться на першій прямій лінії (116), виступає декілька інших фіксуючих виступів (15, 16), а решта інших фіксуючих виступів (16) виступає від підділянок другої ділянки (121), які знаходяться на другій прямій лінії (126), та/або де між кожними двома фіксуючими виступами (11, 12) розташований відповідний інший фіксуючий виступ (15, 16), та/або де другі частини (114, 124) фіксуючих виступів фіксуючих виступів (11, 12) окремо або разом з другими частинами (152, 162) інших фіксуючих виступів (15, 16) знаходяться в одній площині, та/або де основа (10) має в ділянках, що розташовані навпроти фіксуючих виступів (11, 12), щонайменше одне заглиблення (105).

9. Тримач кабелів за п. 1, який відрізняється тим, що основа (10) має щонайменше один виступ (17, 18), що виступає вертикально та/або по нормалі до неї, від якого виступають окремі фіксуючі виступи (11, 12) окремо або разом з іншими фіксуючими виступами (15, 16), та/або де поперечний переріз канальної зони (13) звужується та/або розширюється щонайменше в підділянці вздовж поздовжнього напрямку канальної зони (13), та/або де фіксуючі виступи (11, 12) виконані еластично згинаючими та/або гнучкими, та/або де відношення ширини у поздовжньому напрямку елемента (1) для тримання кабелів до товщини фіксуючих виступів (11, 12) або знаходиться в межах від 4:1 до 4:1,5, або складає 4:1,3.

10. Тримач кабелів за п. 1, який відрізняється тим, що фіксуючі виступи (11, 12) окремо або разом з іншими фіксуючими виступами (15, 16) та/або весь елемент (1) для тримання кабелів виготовлено з синтетичних матеріалів, таких як поліетилен ПЕ (РЕ) та/або поліпропілен ПП (РР).

11. Тримач кабелів за п. 1, який відрізняється тим, що основа (100) має кріпильні засоби (107), що призначені для роз'ємного закріплення без застосування інструментів тримачів (50) кабелів до різних елементів пристрою, таких як рама (61) пристрою (60), та/або де загальна основа на ділянках навпроти фіксуючих виступів (11, 12) має щонайменше одне заглиблення (105).

12. Тримач кабелів за будь-яким з пп. 1-11, що має два елементи (1) для тримання кабелів, який відрізняється тим, що загальна основа (100) утворює W-подібний кутовий профіль (101), де фіксуючі виступи (11, 12) обох елементів (1) для тримання кабелів виступають від центральної носової кромки (102) W-подібного кутового профілю (101) і, крім того, фіксуючі виступи (11, 12) кожного з елементів (1) для тримання кабелів виступають від задніх кромок (103) W-подібного кутового профілю (101), і де від носової кромки (102) та/або задньої кромки (103) виступають виступи (17, 18), від яких виступають фіксуючі виступи (11, 12), та/або де W-подібний кутовий профіль (101) утворює тільки на ділянці центральної носової кромки (102) або також і на обох задніх кромках (103, 104) прямий кут.

13. Тримач кабелів за п. 8, який відрізняється тим, що перша і друга прямі лінії (116, 117) розташовані паралельно одна до одної.

14. Електронний пристрій, такий як тоталізаторний та/або гральний пристрій, з тримачем (50) кабелів за будь-яким з пп. 1-13.

Текст

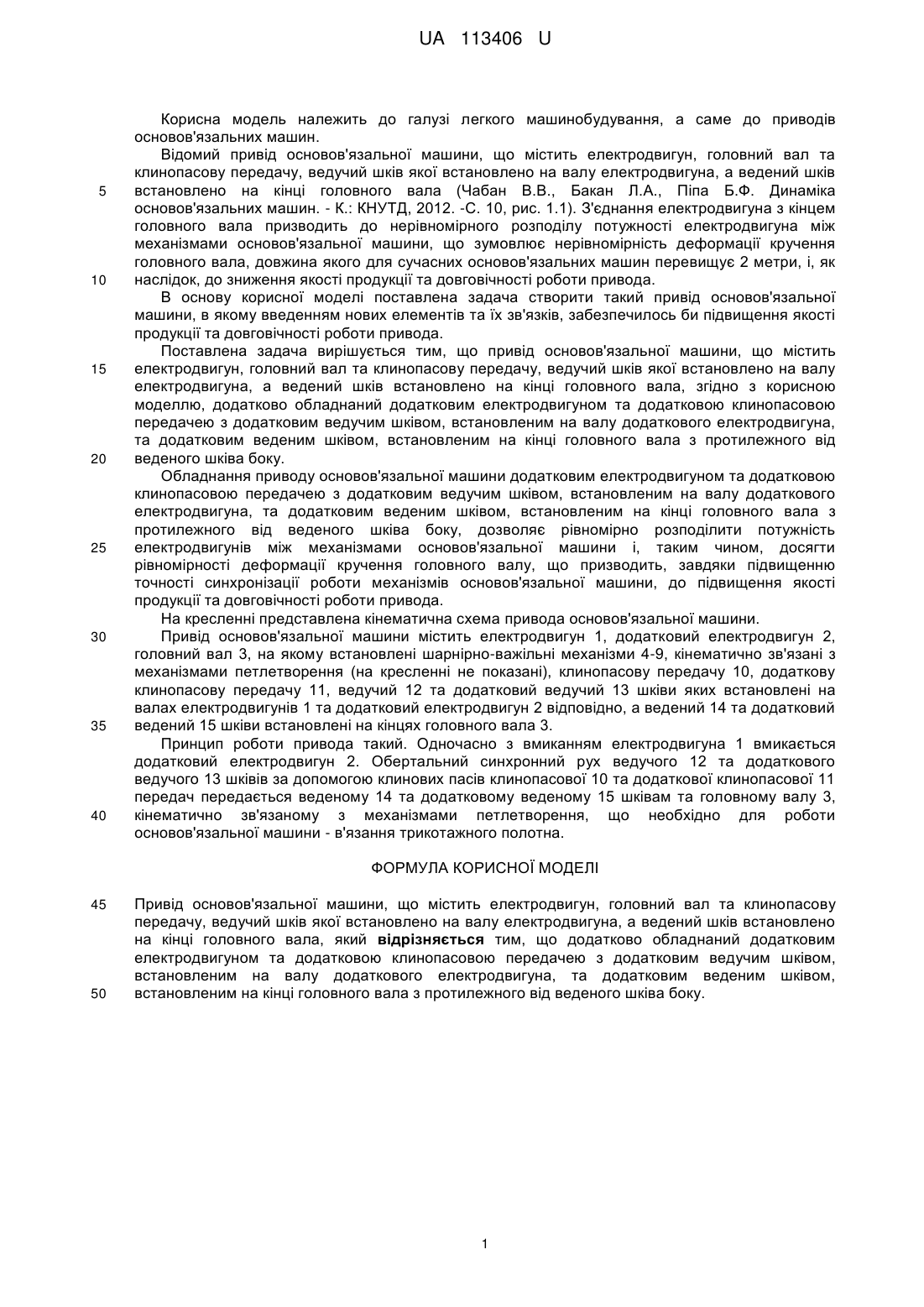

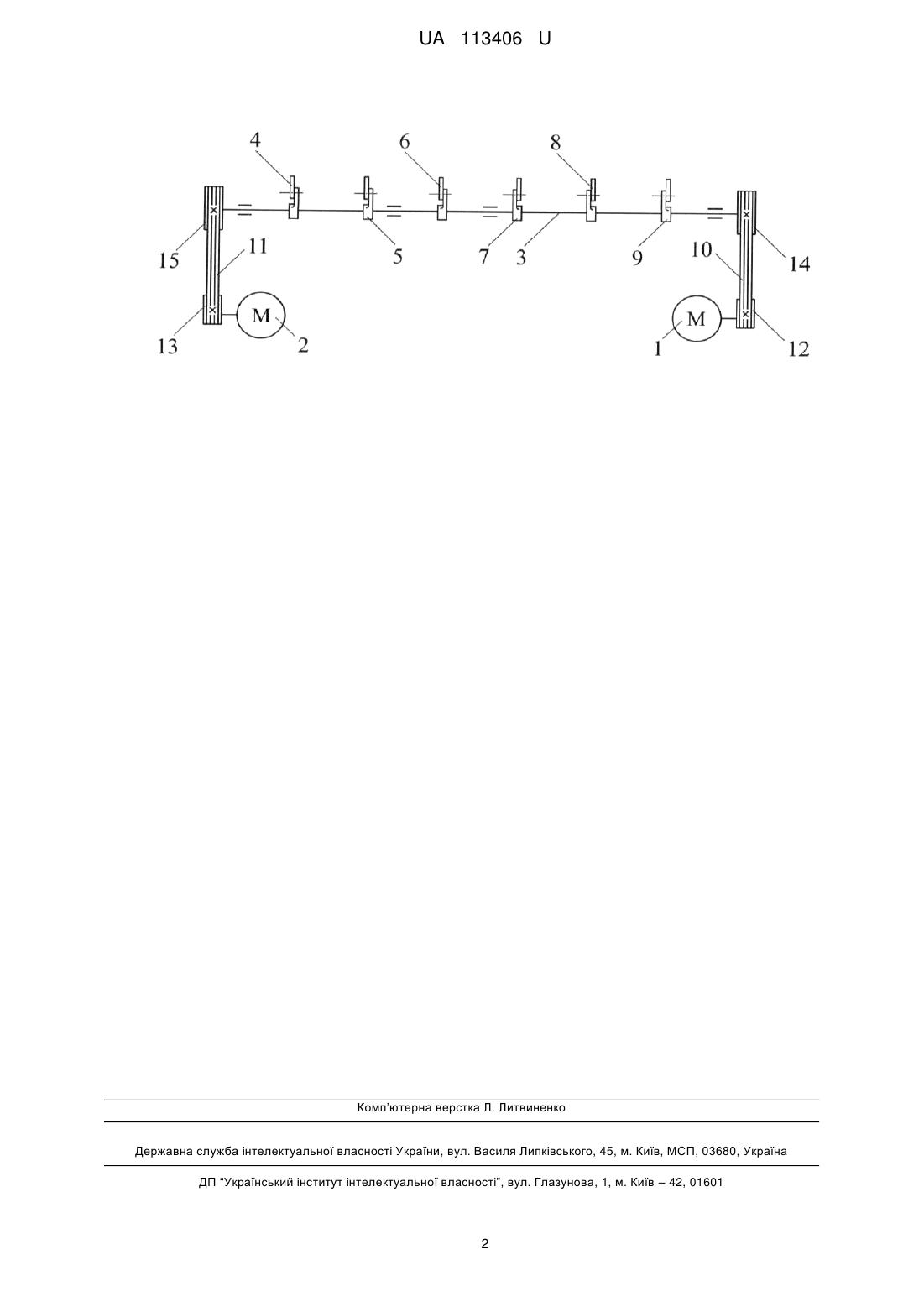

Реферат: UA 113406 U UA 113406 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі легкого машинобудування, а саме до приводів основов'язальних машин. Відомий привід основов'язальної машини, що містить електродвигун, головний вал та клинопасову передачу, ведучий шків якої встановлено на валу електродвигуна, а ведений шків встановлено на кінці головного вала (Чабан В.В., Бакан Л.А., Піпа Б.Ф. Динаміка основов'язальних машин. - К.: КНУТД, 2012. -С. 10, рис. 1.1). З'єднання електродвигуна з кінцем головного вала призводить до нерівномірного розподілу потужності електродвигуна між механізмами основов'язальної машини, що зумовлює нерівномірність деформації кручення головного вала, довжина якого для сучасних основов'язальних машин перевищує 2 метри, і, як наслідок, до зниження якості продукції та довговічності роботи привода. В основу корисної моделі поставлена задача створити такий привід основов'язальної машини, в якому введенням нових елементів та їх зв'язків, забезпечилось би підвищення якості продукції та довговічності роботи привода. Поставлена задача вирішується тим, що привід основов'язальної машини, що містить електродвигун, головний вал та клинопасову передачу, ведучий шків якої встановлено на валу електродвигуна, а ведений шків встановлено на кінці головного вала, згідно з корисною моделлю, додатково обладнаний додатковим електродвигуном та додатковою клинопасовою передачею з додатковим ведучим шківом, встановленим на валу додаткового електродвигуна, та додатковим веденим шківом, встановленим на кінці головного вала з протилежного від веденого шківа боку. Обладнання приводу основов'язальної машини додатковим електродвигуном та додатковою клинопасовою передачею з додатковим ведучим шківом, встановленим на валу додаткового електродвигуна, та додатковим веденим шківом, встановленим на кінці головного вала з протилежного від веденого шківа боку, дозволяє рівномірно розподілити потужність електродвигунів між механізмами основов'язальної машини і, таким чином, досягти рівномірності деформації кручення головного валу, що призводить, завдяки підвищенню точності синхронізації роботи механізмів основов'язальної машини, до підвищення якості продукції та довговічності роботи привода. На кресленні представлена кінематична схема привода основов'язальної машини. Привід основов'язальної машини містить електродвигун 1, додатковий електродвигун 2, головний вал 3, на якому встановлені шарнірно-важільні механізми 4-9, кінематично зв'язані з механізмами петлетворення (на кресленні не показані), клинопасову передачу 10, додаткову клинопасову передачу 11, ведучий 12 та додатковий ведучий 13 шківи яких встановлені на валах електродвигунів 1 та додатковий електродвигун 2 відповідно, а ведений 14 та додатковий ведений 15 шківи встановлені на кінцях головного вала 3. Принцип роботи привода такий. Одночасно з вмиканням електродвигуна 1 вмикається додатковий електродвигун 2. Обертальний синхронний рух ведучого 12 та додаткового ведучого 13 шківів за допомогою клинових пасів клинопасової 10 та додаткової клинопасової 11 передач передається веденому 14 та додатковому веденому 15 шківам та головному валу 3, кінематично зв'язаному з механізмами петлетворення, що необхідно для роботи основов'язальної машини - в'язання трикотажного полотна. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Привід основов'язальної машини, що містить електродвигун, головний вал та клинопасову передачу, ведучий шків якої встановлено на валу електродвигуна, а ведений шків встановлено на кінці головного вала, який відрізняється тим, що додатково обладнаний додатковим електродвигуном та додатковою клинопасовою передачею з додатковим ведучим шківом, встановленим на валу додаткового електродвигуна, та додатковим веденим шківом, встановленим на кінці головного вала з протилежного від веденого шківа боку. 1 UA 113406 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2

Дивитися

Додаткова інформація

Автори російською

Winkler, Heinz

МПК / Мітки

МПК: H02G 3/32, H02G 3/04

Мітки: елемент, кабелю, тримання
