Елемент покрівельного покриття, оснащений кутовим кронштейном
Формула / Реферат
1. Елемент покрівельного покриття, оснащений кутовим кронштейном і виступами, що має бічні краї, верхній і нижній краї, які мають низку модулів, виконаних паралельно бічним краям, що утворюють верхню й нижню площину, яка має хвилясті ребра, що тягнуться паралельно верхньому й нижньому краям, зазначене ребро на нижньому краї виконане у вигляді профільованого вигину, верхня частина якого пов'язана з нижньою площиною, а його нижня частина закінчується арковим скосом, спрямованим під елемент покрівельного покриття, тоді як ребро на верхньому краї виконане у вигляді профільованого вигину, верхня частина якого пов'язана з кінцевою гранню, а нижня частина пов'язана з верхньою площиною, поверхня нижнього краю має виступ, виконаний у напрямі до низу елемента покрівельного покриття, з монтажним отвором, розташованим по центру, і нижня частина виступу становить нульовий або гострий кут з поверхнею нижнього краю, поверхня верхнього краю має виступ, виконаний назовні від елемента покрівельного покриття, з монтажним отвором, розташованим по центру, і нижня частина виступу становить нульовий або гострий кут з поверхнею верхнього краю, який відрізняється тим, що торцева поверхня (3) елемента (1) покрівельного покриття, у хвилястому ребрі верхньої крайової поверхні (2), в частині без монтажного отвору (4), має щонайменше один паз (5), у якому розташований кутовий кронштейн (6), і ширина зазначеного паза (5) більша за ширину кутового кронштейна (6).
2. Елемент покрівельного покриття за п. 1, який відрізняється тим, що паз (5) є прямокутним.
3. Елемент покрівельного покриття за будь-яким з пп. 1 або 2, який відрізняється тим, що сегмент (3.1), утворений подвійними зрізами торцевої поверхні (3), зігнутий у напрямі верхнього краю (2) з боку торцевої поверхні (3) і межує з верхнім краєм (2).
4. Елемент покрівельного покриття за будь-яким з пп. 1 або 2, який відрізняється тим, що горизонтальна частина (6.3) кутового кронштейна (6) має щонайменше один отвір (6.4).
5. Елемент покрівельного покриття за будь-яким з пп. 1, 2 або 4, який відрізняється тим, що передня частина (6.1) кутового кронштейна (6) паралельна задній частині (6.2).
6. Елемент покрівельного покриття за будь-яким з пп. 1, 2, 4, який відрізняється тим, що передня частина (6.1) кутового кронштейна (6) і задня частина (6.2) утворюють гострий кут.
7. Елемент покрівельного покриття за будь-яким з пп. 1, 2, 4, який відрізняється тим, що задня частина (6.2) і горизонтальна частина (6.3) кутового кронштейна (6) утворюють гострий кут.
8. Елемент покрівельного покриття за будь-яким з пп. 1, 2, 4, який відрізняється тим, що задня частина (6.2) і горизонтальна частина (6.3) кутового кронштейна (6) утворюють кут розкриття.
9. Елемент покрівельного покриття за будь-яким з пп. 1, 2, 4, 5 або 7, який відрізняється тим, що передня частина (6.1) кутового кронштейна (6) має нижній край (6.5), що є прямим і паралельним горизонтальній частині (6.3) кутового кронштейна (6), і в той же час між задньою частиною (6.2) і горизонтальної частиною (6.3) кутового кронштейна (6) є опуклість (6.7), форма якої збігається з напівкруглим прогином (2.1) елемента (1) покрівельного покриття.
10. Елемент покрівельного покриття за будь-яким з пп. 1, 2, 4, 5 або 7, який відрізняється тим, що передня частина (6.1) кутового кронштейна (6) має нижній край (6.5), що закінчується скосом (6.6), спрямованим назовні, за межі поверхні передньої частини (6.1) кутового кронштейна (6).
11. Елемент покрівельного покриття за будь-яким з пп. 1, 2, 4, 5 або 7, який відрізняється тим, що передня частина (6.1) кутового кронштейна (6) має нижній край (6.5), що закінчується скосом (6.6), спрямованим назовні, за межі поверхні передньої частини (6.1) кутового кронштейна (6), і в той же час між задньою частиною (6.2) і горизонтальною частиною (6.3) кутового кронштейна (6) є опуклість (6.7), форма якої збігається з напівкруглим прогином (2.1) елемента (1) покрівельного покриття.
12. Елемент покрівельного покриття за будь-яким з пп. 1, 2, 4, 5 або 7, який відрізняється тим, що передня частина (6.1) кутового кронштейна (6) має нижній край (6.5), що закінчується скосом (6.6), спрямованим назовні, за межі поверхні передньої частини (6.1) кутового кронштейна (6), тоді як ребро (6.8) знаходиться між задньою частиною (6.2) і горизонтальною частиною (6.3) кутового кронштейна (6).
13. Елемент покрівельного покриття за будь-яким з пп. 1, 2, 4, 5 або 7, який відрізняється тим, що передня частина (6.1) кутового кронштейна (6) має нижній край (6.5), що закінчується скосом (6.6), який знаходиться між передньою частиною (6.1) і задньою частиною (6.2) кутового кронштейна (6), а ребро (6.8) знаходиться між задньою частиною (6.2) і горизонтальною частиною (6.3) кутового кронштейна (6), тоді як передня частина (6.1) і задня частина (6.2) кутового кронштейна (6) з'єднані за допомогою горизонтальної сполучної ланки (6.11).
14. Елемент покрівельного покриття за будь-яким з пп. 1, 2, 4, 5 або 7, який відрізняється тим, що передня частина (6.1) кутового кронштейна (6) має нижній край (6.5), що є прямим і паралельним горизонтальній частині (6.3) кутового кронштейна (6), а ребро (6.8) знаходиться між задньою частиною (6.2) і горизонтальною частиною (6.3) кутового кронштейна (6), тоді як передня частина (6.1) і задня частина (6.2) кутового кронштейна (6) з'єднані за допомогою горизонтальної сполучної ланки (6.11).
15. Елемент покрівельного покриття за будь-яким з пп. 1, 2, 4, 6 або 8, який відрізняється тим, що передня частина (6.1) кутового кронштейна (6) має нижній край (6.5), що закінчується скосом (6.6), який розташований між передньою частиною (6.1) і задньою частиною (6.2) кутового кронштейна (6), тоді як ребро (6.8) знаходиться між задньою частиною (6.2) і горизонтальною частиною (6.3) кутового кронштейна (6).
16. Елемент покрівельного покриття за будь-яким з пп. 1, 2, 4, 6 або 8, який відрізняється тим, що передня частина (6.1) кутового кронштейна (6) має нижній край (6.5), що є прямим і паралельним горизонтальній частині (6.3) кутового кронштейна (6), тоді як ребро (6.8) знаходиться між задньою частиною (6.2) і горизонтальною частиною (6.3) кутового кронштейна (6).
17. Елемент покрівельного покриття за будь-яким з пп. 1, 2 або 4, який відрізняється тим, що передня частина (6.1) кутового кронштейна (6) має нижній край (6.5), що закінчується скосом (6.6), який розташований між передньою частиною (6.1) і нижньою частиною (6.9) задньої частини (6.2) кутового кронштейна (6), паралельно передній частині (6.1) кутового кронштейна (6), а верхня частина (6.10) задньої частини (6.2) кутового кронштейна (6) утворює гострий кут з передньою частиною (6.1) кутового кронштейна (6), тоді як ребро (6.8) знаходиться між нижньою частиною (6.9) задньої частини (6.2) і горизонтальної частиною (6.3) кутового кронштейна (6).
Текст

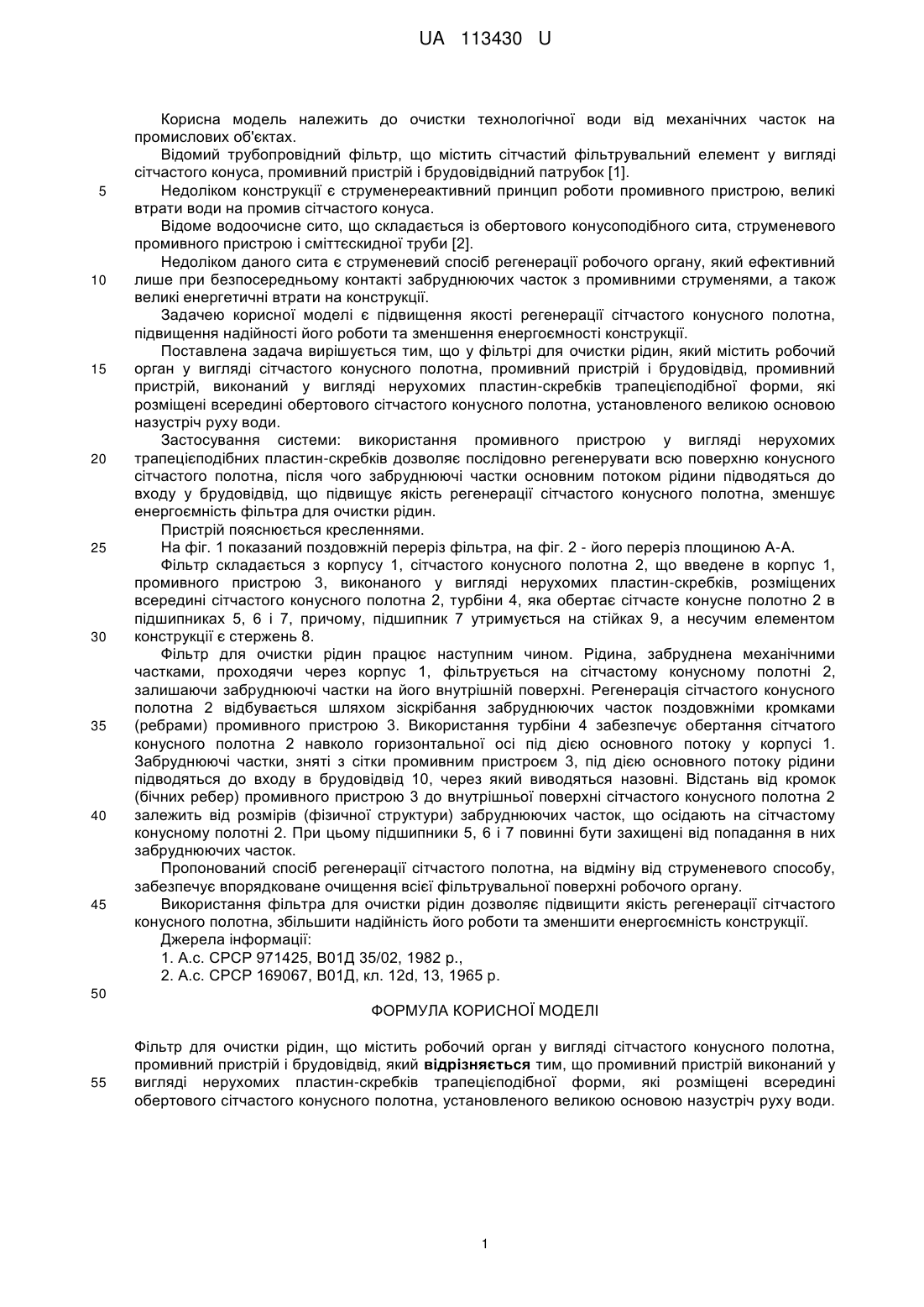

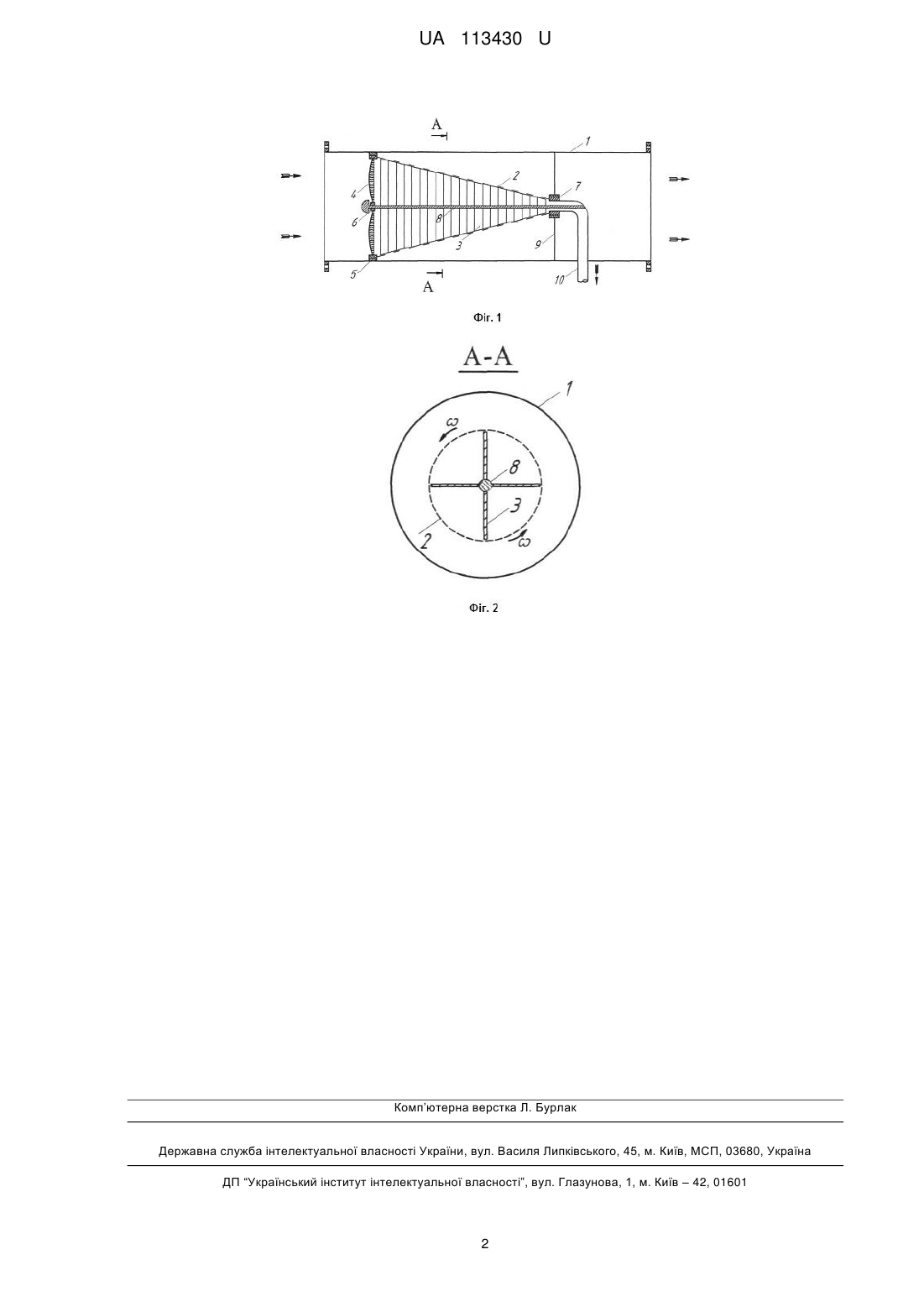

Реферат: Фільтр для очистки рідин містить робочий орган у вигляді сітчастого конусного полотна, промивний пристрій і брудовідвід. Промивний пристрій виконаний у вигляді нерухомих пластинскребків трапецієподібної форми, які розміщені всередині обертового сітчастого конусного полотна, установленого великою основою назустріч руху води. UA 113430 U (54) ФІЛЬТР ДЛЯ ОЧИСТКИ РІДИН UA 113430 U UA 113430 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до очистки технологічної води від механічних часток на промислових об'єктах. Відомий трубопровідний фільтр, що містить сітчастий фільтрувальний елемент у вигляді сітчастого конуса, промивний пристрій і брудовідвідний патрубок [1]. Недоліком конструкції є струменереактивний принцип роботи промивного пристрою, великі втрати води на промив сітчастого конуса. Відоме водоочисне сито, що складається із обертового конусоподібного сита, струменевого промивного пристрою і сміттєскидної труби [2]. Недоліком даного сита є струменевий спосіб регенерації робочого органу, який ефективний лише при безпосередньому контакті забруднюючих часток з промивними струменями, а також великі енергетичні втрати на конструкції. Задачею корисної моделі є підвищення якості регенерації сітчастого конусного полотна, підвищення надійності його роботи та зменшення енергоємності конструкції. Поставлена задача вирішується тим, що у фільтрі для очистки рідин, який містить робочий орган у вигляді сітчастого конусного полотна, промивний пристрій і брудовідвід, промивний пристрій, виконаний у вигляді нерухомих пластин-скребків трапецієподібної форми, які розміщені всередині обертового сітчастого конусного полотна, установленого великою основою назустріч руху води. Застосування системи: використання промивного пристрою у вигляді нерухомих трапецієподібних пластин-скребків дозволяє послідовно регенерувати всю поверхню конусного сітчастого полотна, після чого забруднюючі частки основним потоком рідини підводяться до входу у брудовідвід, що підвищує якість регенерації сітчастого конусного полотна, зменшує енергоємність фільтра для очистки рідин. Пристрій пояснюється кресленнями. На фіг. 1 показаний поздовжній переріз фільтра, на фіг. 2 - його переріз площиною А-А. Фільтр складається з корпусу 1, сітчастого конусного полотна 2, що введене в корпус 1, промивного пристрою 3, виконаного у вигляді нерухомих пластин-скребків, розміщених всередині сітчастого конусного полотна 2, турбіни 4, яка обертає сітчасте конусне полотно 2 в підшипниках 5, 6 і 7, причому, підшипник 7 утримується на стійках 9, а несучим елементом конструкції є стержень 8. Фільтр для очистки рідин працює наступним чином. Рідина, забруднена механічними частками, проходячи через корпус 1, фільтрується на сітчастому конусному полотні 2, залишаючи забруднюючі частки на його внутрішній поверхні. Регенерація сітчастого конусного полотна 2 відбувається шляхом зіскрібання забруднюючих часток поздовжніми кромками (ребрами) промивного пристрою 3. Використання турбіни 4 забезпечує обертання сітчатого конусного полотна 2 навколо горизонтальної осі під дією основного потоку у корпусі 1. Забруднюючі частки, зняті з сітки промивним пристроєм 3, під дією основного потоку рідини підводяться до входу в брудовідвід 10, через який виводяться назовні. Відстань від кромок (бічних ребер) промивного пристрою 3 до внутрішньої поверхні сітчастого конусного полотна 2 залежить від розмірів (фізичної структури) забруднюючих часток, що осідають на сітчастому конусному полотні 2. При цьому підшипники 5, 6 і 7 повинні бути захищені від попадання в них забруднюючих часток. Пропонований спосіб регенерації сітчастого полотна, на відміну від струменевого способу, забезпечує впорядковане очищення всієї фільтрувальної поверхні робочого органу. Використання фільтра для очистки рідин дозволяє підвищити якість регенерації сітчастого конусного полотна, збільшити надійність його роботи та зменшити енергоємність конструкції. Джерела інформації: 1. А.с. СРСР 971425, В01Д 35/02, 1982 p., 2. А.с. СРСР 169067, В01Д, кл. 12d, 13, 1965 р. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Фільтр для очистки рідин, що містить робочий орган у вигляді сітчастого конусного полотна, промивний пристрій і брудовідвід, який відрізняється тим, що промивний пристрій виконаний у вигляді нерухомих пластин-скребків трапецієподібної форми, які розміщені всередині обертового сітчастого конусного полотна, установленого великою основою назустріч руху води. 1 UA 113430 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
ДивитисяДодаткова інформація
Назва патенту англійськоюRoof covering element (tiles-like sheet) equipped with angle bracket
Автори англійськоюChabowski, Andrzej
Автори російськоюХабовски Анджэй
МПК / Мітки
МПК: E04D 3/30, E04D 3/365
Мітки: покрівельного, оснащений, покриття, елемент, кутовим, кронштейном
