Пневматична зброя

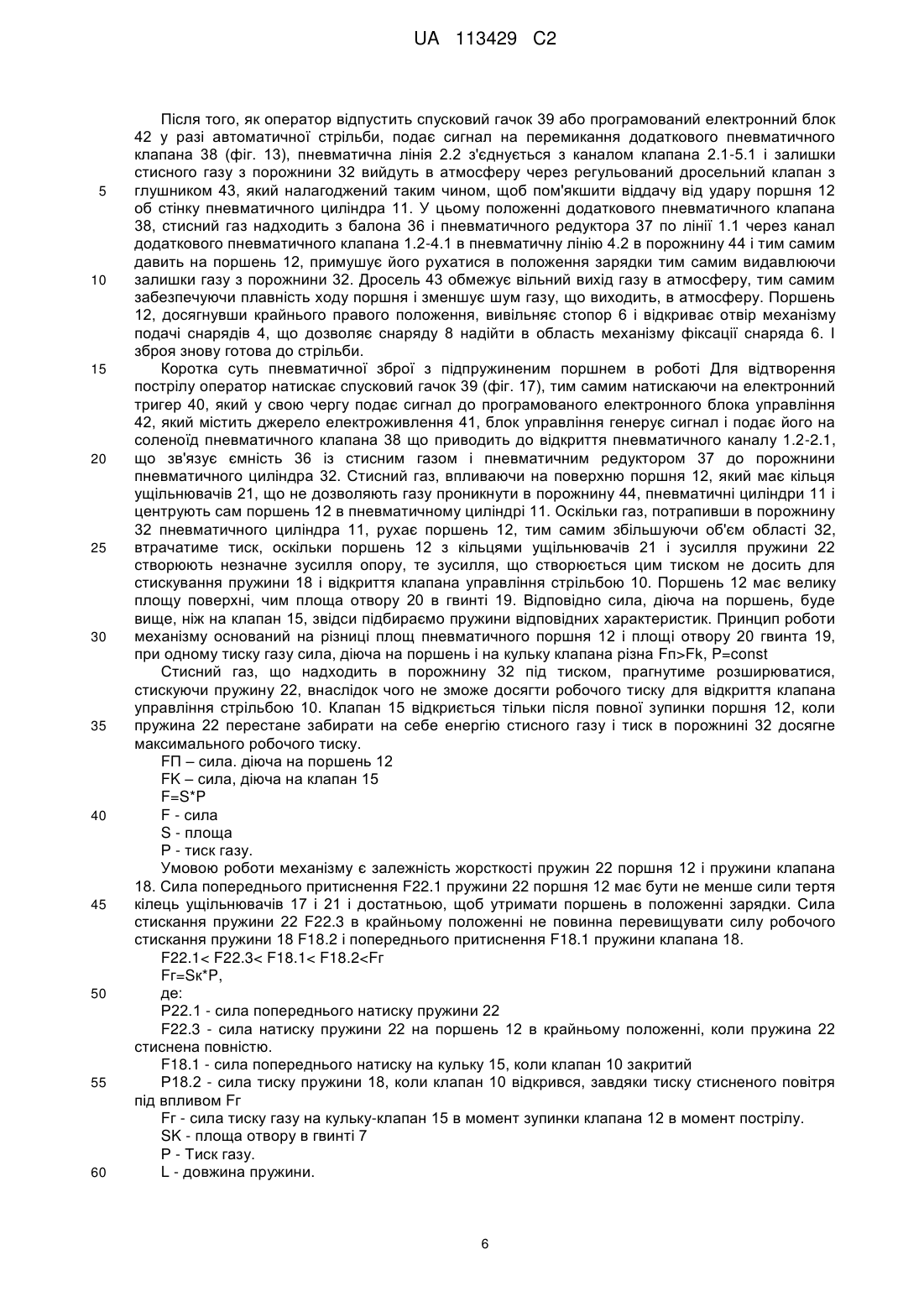

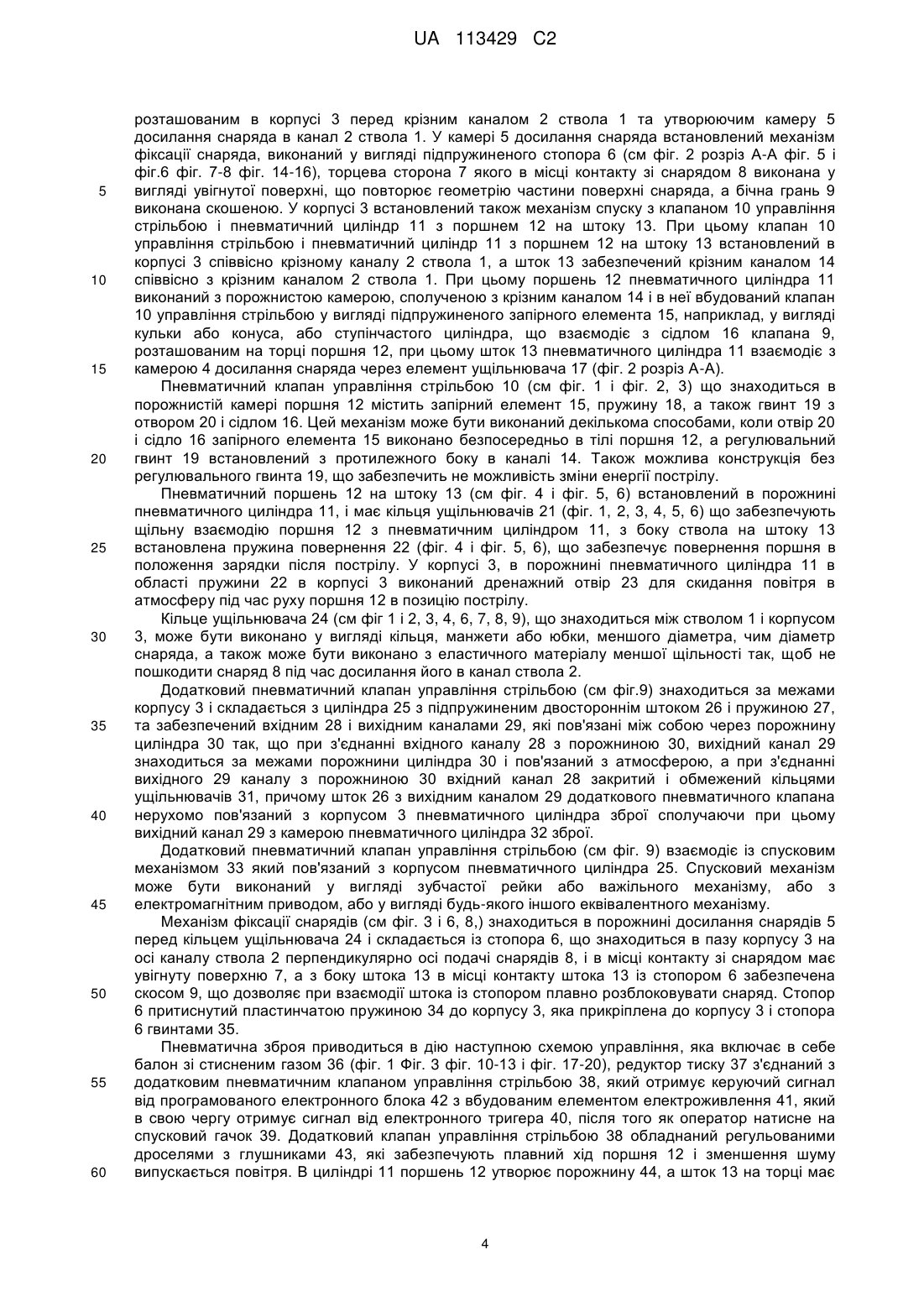

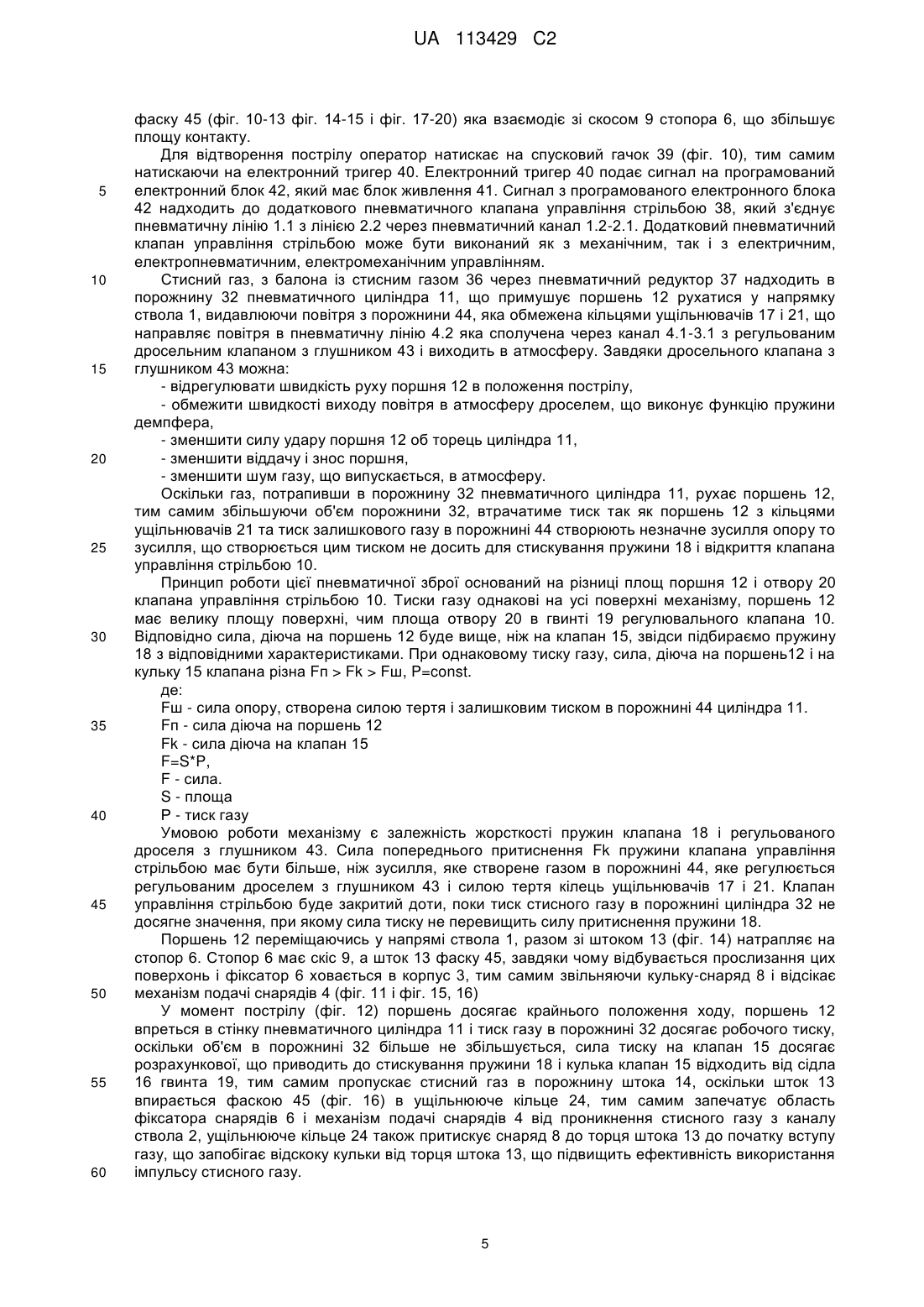

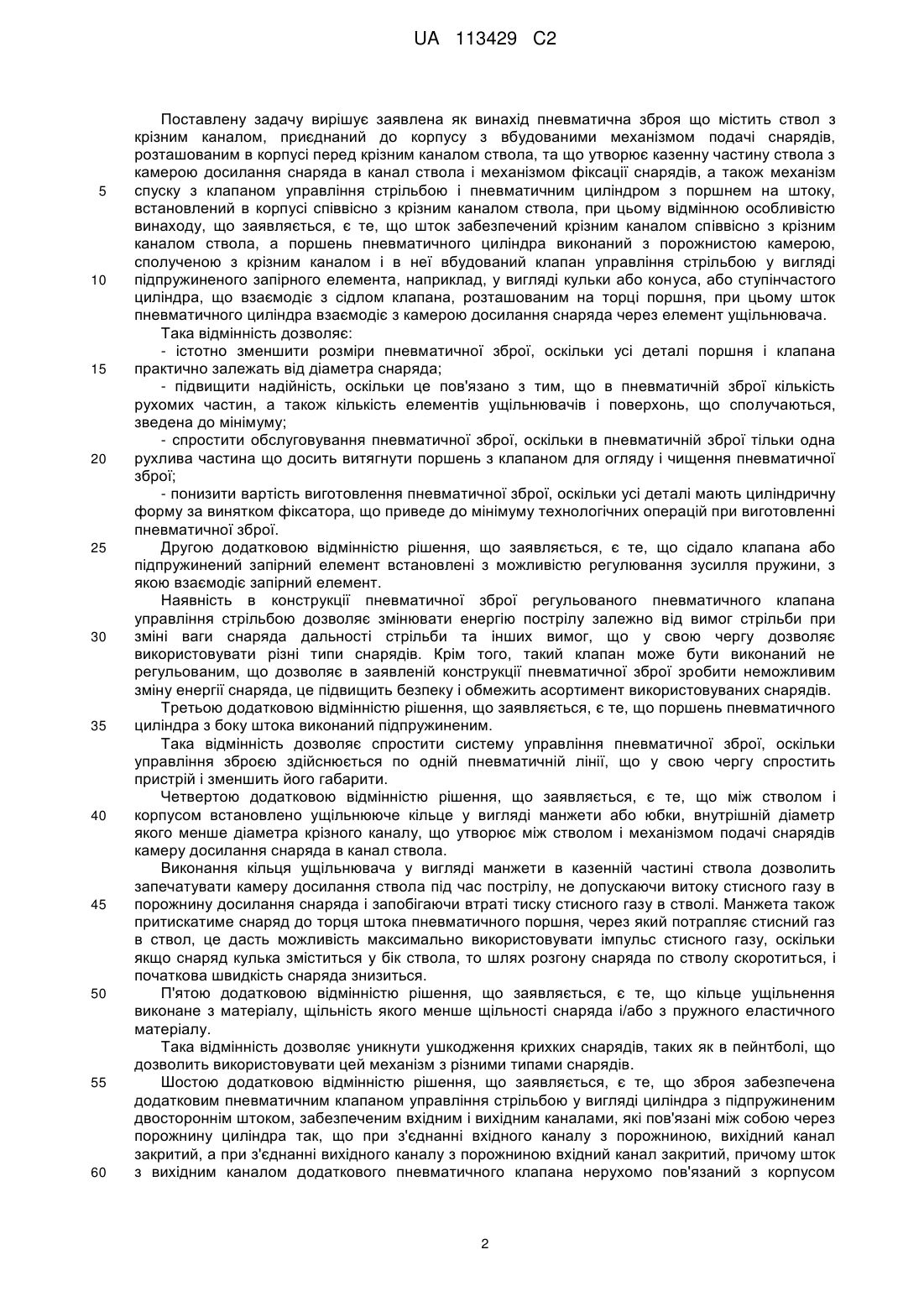

Реферат: Винахід належить до багатозарядної пневматичної і/або гідравлічної зброї, що працює з пневмонасосом, або із змінними балончиками із стисним газоподібним середовищем, наприклад повітрям або газом СО2, або азотом і тому подібне. Пневматична зброя містить ствол з крізним каналом, приєднаний до корпусу зі вбудованими механізмом подачі снарядів, розташованим в корпусі перед крізним каналом ствола, та що утворює казенну частину ствола з камерою досилання снаряда в канал ствола і механізмом фіксації снарядів, а також механізм спуску з клапаном управління стрільбою і пневматичним циліндром з поршнем на штоку, встановлений в корпусі співвісного з крізним каналом ствола, при цьому відмінною особливістю винаходу, що заявляється, є те, що шток забезпечений крізним каналом, співвісним з крізним каналом ствола, а поршень пневматичного циліндра виконаний з порожнистою камерою, сполученою з крізним каналом і в неї вбудований клапан управління стрільбою у вигляді підпружиненого запірного елемента, наприклад, у вигляді кульки або конуса, або уступчастого циліндра, що взаємодіє з сідлом клапана, розташованим на торці поршня, при цьому шток пневматичного циліндра взаємодіє з камерою досилання снаряда через елемент ущільнювача. Винахід дозволяє підвищити надійність і збільшити скорострільність стрільби. UA 113429 C2 (12) UA 113429 C2 UA 113429 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід, що заявляється, належить до багатозарядної пневматичної і/або гідравлічної зброї, що працює з пневмонасосом або із змінними балончиками із стисним газоподібним середовищем, наприклад повітрям або газом СО2, або азотом і тому подібне. Як така, зброя може бути: пістолет, рушниця, гарпун, пристрій для метання овальних об'єктів на далекі відстані як в повітряному (газовому) середовищі, так і в рідкому середовищі, і може бути використана в машинобудівній промисловості при виробництві як бойової зброї, так і спортивної та/або ігрової, наприклад пейнтбол маркер. Аналогом винаходу, що заявляється, є пневматичний пістолет (патент США N 4147152, кл. F 41 В 11/06, пріоритет від 03.01.77) для стрільби кульковими снарядами, що містить корпус, рухливий ствол з бойовою пружиною і співвісним встановленим клапаном подачі порцій газу, газовий балон, розміщений в рукоятці, магазин, клапанний вузол подачі порції газу, спусковий механізм і запобіжник. У пристрої використовується інерція ствола, розігнаного дією бойової пружини, стискування якої для підготовки чергового пострілу здійснюється важелем. У стволі є спеціальний отвір для введення кулькової кулі під дією власної ваги. Для запобігання випаданню кулі із ствола передбачений фіксатор у вигляді спеціальної скоби-запобіжника. У пістолеті застосований магазин бункерного типу з гравітаційною подачею кулькових куль, тому введення в ствол кулі перед установкою на бойовий звід зумовило застосування механічного елемента для утримання кулі в зоні введення кулі. Незважаючи на ряд переваг, описаної зброї, наприклад, застосування рухливого підпружиненого ствола, що дозволяє вивільнити об'єм в рукоятці для розміщення магазину, ця зброя не вирішує проблеми досягнення підвищення надійності, що пов'язано з гравітаційним введенням кулькових куль з бункера і зняттям обмеження скоби-запобіжника перед дією на клапан, а також зведення бойової пружини окремим важелем, що не дозволяє поєднати введення кулькової кулі в ствол і стискування бойової пружини рухливого ствола до зриву з шептала при натисненні тільки на спусковий гачок, а це у свою чергу впливає на бойові характеристики зброї, а саме на скорострільність, безвідмовність і довговічність функціонування. Аналогом винаходу, що заявляється, є затвор для пневматичної зброї (патент Росії № 2164337, кл. F41B 11/06), який містить корпус, циліндр і коробку. У корпусі і циліндрі розміщені шток, труба, бойова пружина і поршень. У штоку розміщені штовхач з пружиною і кульковий фіксатор. Штовхач виконаний із ступінчастою робочою поверхнею меншого діаметра і більшою. Кульковий фіксатор має можливість взаємодії з конусною поверхнею, виконаною між отвором під шток і отвором більшого діаметра. Ударно-спусковий механізм містить підпружинений спусковий гачок, шептало і курок, де останній має можливість взаємодіяти з торцем штовхальника. Винахід дозволяє спростити конструкцію затвора і підвищує технологічність виготовлення, проте в цілому має складне технічне рішення і низькі бойові характеристики. Найбільш близьким технічним рішенням, прийнятим як прототип, є пневматична зброя (див. патент США № 8397705 В2 від 19.03.2013, кл. F41В 11/06) що містить ствол з крізним каналом, приєднаний до корпусу зі вбудованими механізмом подачі снарядів, розташованим в корпусі перед крізним каналом ствола та що утворює казенну частину ствола з камерою досилання снаряда в канал ствола і механізмом фіксації снарядів, а також механізм спуску з клапаном управління стрільбою і пневматичним циліндром з поршнем на штоку, встановлений в корпусі співвісного з крізним каналом ствола і забезпечено гравітаційним завантаженням снарядів. За наявності багатьох позитивних якостей, вибраний нами прототип має обмежене функціональне призначення, а саме призначений тільки для спортивних ігрових функцій, ігри в пейнтбол і може бути використаний для маркування об'єктів. Крім того, ця пневматична зброя має складний спусковий механізм, що значно ускладнює конструкцію зброї в цілому та підвищує його собівартість. Також відомий клапанний спусковий механізм пневматичної зброї (див. патент Росії № 2169331, кл. F41В 11/32), який містить корпус, клапан із стеблом і пружиною, сідло, що складається з корпусу сідла, втулки і ущільнення, при цьому корпус сідла, втулка і ущільнення є жорстко зібраним елементом. Винахід дозволяє підвищити безвідмовність і довговічність функціонування клапанного механізму, проте в сукупності з казенною та ударною частинами по патенту США № 8397705 В2 без відповідних конструктивних змін працювати не буде. У основу винаходу поставлено задачу створення багатозарядної пневматичної зброї з такими елементами конструкції і їх зв'язками, які дозволили б істотно підвищити надійність і збільшити скорострільність стрільби із зброї за рахунок раціональнішого компонування елементів його конструкції і спрощення елементів і конструкції в цілому, а також підвищити безвідмовність довговічність функціонування і підвищити бойові характеристики пневматичної зброї при розширенні функціональних можливостей. 1 UA 113429 C2 5 10 15 20 25 30 35 40 45 50 55 60 Поставлену задачу вирішує заявлена як винахід пневматична зброя що містить ствол з крізним каналом, приєднаний до корпусу з вбудованими механізмом подачі снарядів, розташованим в корпусі перед крізним каналом ствола, та що утворює казенну частину ствола з камерою досилання снаряда в канал ствола і механізмом фіксації снарядів, а також механізм спуску з клапаном управління стрільбою і пневматичним циліндром з поршнем на штоку, встановлений в корпусі співвісно з крізним каналом ствола, при цьому відмінною особливістю винаходу, що заявляється, є те, що шток забезпечений крізним каналом співвісно з крізним каналом ствола, а поршень пневматичного циліндра виконаний з порожнистою камерою, сполученою з крізним каналом і в неї вбудований клапан управління стрільбою у вигляді підпружиненого запірного елемента, наприклад, у вигляді кульки або конуса, або ступінчастого циліндра, що взаємодіє з сідлом клапана, розташованим на торці поршня, при цьому шток пневматичного циліндра взаємодіє з камерою досилання снаряда через елемент ущільнювача. Така відмінність дозволяє: - істотно зменшити розміри пневматичної зброї, оскільки усі деталі поршня і клапана практично залежать від діаметра снаряда; - підвищити надійність, оскільки це пов'язано з тим, що в пневматичній зброї кількість рухомих частин, а також кількість елементів ущільнювачів і поверхонь, що сполучаються, зведена до мінімуму; - спростити обслуговування пневматичної зброї, оскільки в пневматичній зброї тільки одна рухлива частина що досить витягнути поршень з клапаном для огляду і чищення пневматичної зброї; - понизити вартість виготовлення пневматичної зброї, оскільки усі деталі мають циліндричну форму за винятком фіксатора, що приведе до мінімуму технологічних операцій при виготовленні пневматичної зброї. Другою додатковою відмінністю рішення, що заявляється, є те, що сідало клапана або підпружинений запірний елемент встановлені з можливістю регулювання зусилля пружини, з якою взаємодіє запірний елемент. Наявність в конструкції пневматичної зброї регульованого пневматичного клапана управління стрільбою дозволяє змінювати енергію пострілу залежно від вимог стрільби при зміні ваги снаряда дальності стрільби та інших вимог, що у свою чергу дозволяє використовувати різні типи снарядів. Крім того, такий клапан може бути виконаний не регульованим, що дозволяє в заявленій конструкції пневматичної зброї зробити неможливим зміну енергії снаряда, це підвищить безпеку і обмежить асортимент використовуваних снарядів. Третьою додатковою відмінністю рішення, що заявляється, є те, що поршень пневматичного циліндра з боку штока виконаний підпружиненим. Така відмінність дозволяє спростити систему управління пневматичної зброї, оскільки управління зброєю здійснюється по одній пневматичній лінії, що у свою чергу спростить пристрій і зменшить його габарити. Четвертою додатковою відмінністю рішення, що заявляється, є те, що між стволом і корпусом встановлено ущільнююче кільце у вигляді манжети або юбки, внутрішній діаметр якого менше діаметра крізного каналу, що утворює між стволом і механізмом подачі снарядів камеру досилання снаряда в канал ствола. Виконання кільця ущільнювача у вигляді манжети в казенній частині ствола дозволить запечатувати камеру досилання ствола під час пострілу, не допускаючи витоку стисного газу в порожнину досилання снаряда і запобігаючи втраті тиску стисного газу в стволі. Манжета також притискатиме снаряд до торця штока пневматичного поршня, через який потрапляє стисний газ в ствол, це дасть можливість максимально використовувати імпульс стисного газу, оскільки якщо снаряд кулька зміститься у бік ствола, то шлях розгону снаряда по стволу скоротиться, і початкова швидкість снаряда знизиться. П'ятою додатковою відмінністю рішення, що заявляється, є те, що кільце ущільнення виконане з матеріалу, щільність якого менше щільності снаряда і/або з пружного еластичного матеріалу. Така відмінність дозволяє уникнути ушкодження крихких снарядів, таких як в пейнтболі, що дозволить використовувати цей механізм з різними типами снарядів. Шостою додатковою відмінністю рішення, що заявляється, є те, що зброя забезпечена додатковим пневматичним клапаном управління стрільбою у вигляді циліндра з підпружиненим двостороннім штоком, забезпеченим вхідним і вихідним каналами, які пов'язані між собою через порожнину циліндра так, що при з'єднанні вхідного каналу з порожниною, вихідний канал закритий, а при з'єднанні вихідного каналу з порожниною вхідний канал закритий, причому шток з вихідним каналом додаткового пневматичного клапана нерухомо пов'язаний з корпусом 2 UA 113429 C2 5 10 15 20 25 30 35 40 45 50 55 60 пневматичного циліндра зброї сполучаючи при цьому вихідний канал з камерою пневматичного циліндра зброї. Така відмінність дозволяє точно дозувати об'єм стисного газу використовуваного при пострілі, і енергія пострілу буде залежати тільки від тиску стисного газу що надходить в додатковий пневматичний клапан. Крім того, такий клапан дозволяє керувати зброєю по одній пневматичній лінії, подача стисного газу в пневматичний циліндр зброї і скидання залишкового тиску здійснюється по одному пневматичному каналу. Простота конструкції додаткового пневматичного клапана скоротить витрати при виробництві його. Сьомою додатковою відмінністю рішення, що заявляється, є те, що циліндр додаткового пневматичного клапана управління стрільбою встановлений на штоку рухливо і пов'язаний із спусковим механізмом. Така відмінність дозволяє переміщати фіксований об'єм порції стисного газу від пневматичної лінії подачі стисного газу до каналу, що веде до пневматичного циліндра зброї, що приводить до стабільної стрільби з однаковими характеристиками, а зусилля необхідне для переміщення корпусу циліндра відносно штока визначається зусиллям пружини, яка підпирає шток до корпусу циліндра, що не дозволяє йому зміщуватися. Восьмою додатковою відмінністю рішення, що заявляється, є те, що перед кільцем ущільнювача ствола розташований механізм фіксації снаряда, виконаний у вигляді підпружиненого стопора, торцева сторона якого в місці контакту зі снарядом виконана у вигляді увігнутої поверхні, що повторює геометрію частини поверхні снаряда, а бічна грань виконана скошеною для плавної взаємодії з поршнем пневматичного циліндра. Така відмінність дозволяє гарантовано утримувати снаряд від випадання снарядів із ствола або його зміщення в порожнині досилання снаряда, що у свою чергу дозволяє уникнути часткового попадання наступного снаряда в порожнину досилання і тим самим уникнути заклинювання зброї або ушкодження снаряда, тобто підвищити надійність роботи зброї. Пневматична зброя, що заявляється, має новизну, оскільки подібних рішень авторові і заявникові на дату подачі заявки не було відомо з доступних джерел інформації. Пневматична зброя, що заявляється, має винахідницький рівень, оскільки до дати подачі цієї заявки жоден фахівець в цій області техніки не запропонував аналогічного рішення, що забезпечує рішення поставленої в цьому описі задачі. Пневматична зброя, що заявляється, є промислово придатними, оскільки у фахівця середнього рівня не виникає сумніву про можливість її впровадження у виробництво і побут. Пневматична зброя в будь-якій з форм здійснення винахідницького задуму реалізовується промисловим шляхом з використанням звичайних технологій в машинобудівній промисловості. Пневматична зброя, що заявляється, пояснюється кресленнями де схематично зображено на: Фіг. 1. Пневматична зброя загальний вигляд Фіг. 2. Пневматична зброя вигляд з боку в розрізі. Фіг. 3. Пневматична зброя вигляд зверху в розрізі А-А фіг. 1 Фіг. 4. Пневматична зброя з підпружиненим поршнем загальний вигляд. Фіг. 5. Пневматична зброя зі зворотною пружиною вигляд з боку в розрізі Фіг. 6. Пневматична зброя зі зворотною пружиною вигляд зверху у розрізі А-А фіг. 3 Фіг. 7. Механізм фіксації снарядів вигляд зверху винесення С-С фіг. 4 Фіг. 8. Вигляд з боку пневматичної зброї з механізмом фіксації снарядів. Фіг. 9. Пневматична зброя з додатковим пневматичним клапаном управління стрільбою вигляд з боку в розрізі. Фіг. 10. Пневматична зброя у момент пострілу фаза 1. Фіг. 11. Пневматична зброя у момент пострілу фаза 2. Фіг. 12. Пневматична зброя у момент пострілу фаза 3. Фіг. 13. Пневматична зброя у момент пострілу фаза 4. Фіг. 14. Фіксатор снаряда в положенні перед пострілом. Фіг. 15. Фіксатор снарядів під час досилання снаряда в ствол. Фіг. 16. Фіксатор снарядів під час пострілу. Фіг. 17. Пневматична зброя вигляд з боку у момент початку пострілу. Фіг. 18. Пневматична зброя вигляд з боку проміжна фаза. Фіг. 19. Пневматична зброя вигляд з боку у момент пострілу. Фіг. 20. Пневматична зброя вигляд з боку у момент повернення поршня в положення зарядки після пострілу. Пневматична зброя (см фіг.1 і 2, 3) містить ствол 1 з крізним каналом 2. Ствол 1 приєднаний до казенної частини корпусу 3 і забезпечений вбудованим механізмом подачі снарядів 4, 3 UA 113429 C2 5 10 15 20 25 30 35 40 45 50 55 60 розташованим в корпусі 3 перед крізним каналом 2 ствола 1 та утворюючим камеру 5 досилання снаряда в канал 2 ствола 1. У камері 5 досилання снаряда встановлений механізм фіксації снаряда, виконаний у вигляді підпружиненого стопора 6 (см фіг. 2 розріз А-А фіг. 5 і фіг.6 фіг. 7-8 фіг. 14-16), торцева сторона 7 якого в місці контакту зі снарядом 8 виконана у вигляді увігнутої поверхні, що повторює геометрію частини поверхні снаряда, а бічна грань 9 виконана скошеною. У корпусі 3 встановлений також механізм спуску з клапаном 10 управління стрільбою і пневматичний циліндр 11 з поршнем 12 на штоку 13. При цьому клапан 10 управління стрільбою і пневматичний циліндр 11 з поршнем 12 на штоку 13 встановлений в корпусі 3 співвісно крізному каналу 2 ствола 1, а шток 13 забезпечений крізним каналом 14 співвісно з крізним каналом 2 ствола 1. При цьому поршень 12 пневматичного циліндра 11 виконаний з порожнистою камерою, сполученою з крізним каналом 14 і в неї вбудований клапан 10 управління стрільбою у вигляді підпружиненого запірного елемента 15, наприклад, у вигляді кульки або конуса, або ступінчастого циліндра, що взаємодіє з сідлом 16 клапана 9, розташованим на торці поршня 12, при цьому шток 13 пневматичного циліндра 11 взаємодіє з камерою 4 досилання снаряда через елемент ущільнювача 17 (фіг. 2 розріз А-А). Пневматичний клапан управління стрільбою 10 (см фіг. 1 і фіг. 2, 3) що знаходиться в порожнистій камері поршня 12 містить запірний елемент 15, пружину 18, а також гвинт 19 з отвором 20 і сідлом 16. Цей механізм може бути виконаний декількома способами, коли отвір 20 і сідло 16 запірного елемента 15 виконано безпосередньо в тілі поршня 12, а регулювальний гвинт 19 встановлений з протилежного боку в каналі 14. Також можлива конструкція без регулювального гвинта 19, що забезпечить не можливість зміни енергії пострілу. Пневматичний поршень 12 на штоку 13 (см фіг. 4 і фіг. 5, 6) встановлений в порожнині пневматичного циліндра 11, і має кільця ущільнювачів 21 (фіг. 1, 2, 3, 4, 5, 6) що забезпечують щільну взаємодію поршня 12 з пневматичним циліндром 11, з боку ствола на штоку 13 встановлена пружина повернення 22 (фіг. 4 і фіг. 5, 6), що забезпечує повернення поршня в положення зарядки після пострілу. У корпусі 3, в порожнині пневматичного циліндра 11 в області пружини 22 в корпусі 3 виконаний дренажний отвір 23 для скидання повітря в атмосферу під час руху поршня 12 в позицію пострілу. Кільце ущільнювача 24 (см фіг 1 і 2, 3, 4, 6, 7, 8, 9), що знаходиться між стволом 1 і корпусом 3, може бути виконано у вигляді кільця, манжети або юбки, меншого діаметра, чим діаметр снаряда, а також може бути виконано з еластичного матеріалу меншої щільності так, щоб не пошкодити снаряд 8 під час досилання його в канал ствола 2. Додатковий пневматичний клапан управління стрільбою (см фіг.9) знаходиться за межами корпусу 3 і складається з циліндра 25 з підпружиненим двостороннім штоком 26 і пружиною 27, та забезпечений вхідним 28 і вихідним каналами 29, які пов'язані між собою через порожнину циліндра 30 так, що при з'єднанні вхідного каналу 28 з порожниною 30, вихідний канал 29 знаходиться за межами порожнини циліндра 30 і пов'язаний з атмосферою, а при з'єднанні вихідного 29 каналу з порожниною 30 вхідний канал 28 закритий і обмежений кільцями ущільнювачів 31, причому шток 26 з вихідним каналом 29 додаткового пневматичного клапана нерухомо пов'язаний з корпусом 3 пневматичного циліндра зброї сполучаючи при цьому вихідний канал 29 з камерою пневматичного циліндра 32 зброї. Додатковий пневматичний клапан управління стрільбою (см фіг. 9) взаємодіє із спусковим механізмом 33 який пов'язаний з корпусом пневматичного циліндра 25. Спусковий механізм може бути виконаний у вигляді зубчастої рейки або важільного механізму, або з електромагнітним приводом, або у вигляді будь-якого іншого еквівалентного механізму. Механізм фіксації снарядів (см фіг. 3 і 6, 8,) знаходиться в порожнині досилання снарядів 5 перед кільцем ущільнювача 24 і складається із стопора 6, що знаходиться в пазу корпусу 3 на осі каналу ствола 2 перпендикулярно осі подачі снарядів 8, і в місці контакту зі снарядом має увігнуту поверхню 7, а з боку штока 13 в місці контакту штока 13 із стопором 6 забезпечена скосом 9, що дозволяє при взаємодії штока із стопором плавно розблоковувати снаряд. Стопор 6 притиснутий пластинчатою пружиною 34 до корпусу 3, яка прикріплена до корпусу 3 і стопора 6 гвинтами 35. Пневматична зброя приводиться в дію наступною схемою управління, яка включає в себе балон зі стисненим газом 36 (фіг. 1 Фіг. 3 фіг. 10-13 і фіг. 17-20), редуктор тиску 37 з'єднаний з додатковим пневматичним клапаном управління стрільбою 38, який отримує керуючий сигнал від програмованого електронного блока 42 з вбудованим елементом електроживлення 41, який в свою чергу отримує сигнал від електронного тригера 40, після того як оператор натисне на спусковий гачок 39. Додатковий клапан управління стрільбою 38 обладнаний регульованими дроселями з глушниками 43, які забезпечують плавний хід поршня 12 і зменшення шуму випускається повітря. В циліндрі 11 поршень 12 утворює порожнину 44, а шток 13 на торці має 4 UA 113429 C2 5 10 15 20 25 30 35 40 45 50 55 60 фаску 45 (фіг. 10-13 фіг. 14-15 і фіг. 17-20) яка взаємодіє зі скосом 9 стопора 6, що збільшує площу контакту. Для відтворення пострілу оператор натискає на спусковий гачок 39 (фіг. 10), тим самим натискаючи на електронний тригер 40. Електронний тригер 40 подає сигнал на програмований електронний блок 42, який має блок живлення 41. Сигнал з програмованого електронного блока 42 надходить до додаткового пневматичного клапана управління стрільбою 38, який з'єднує пневматичну лінію 1.1 з лінією 2.2 через пневматичний канал 1.2-2.1. Додатковий пневматичний клапан управління стрільбою може бути виконаний як з механічним, так і з електричним, електропневматичним, електромеханічним управлінням. Стисний газ, з балона із стисним газом 36 через пневматичний редуктор 37 надходить в порожнину 32 пневматичного циліндра 11, що примушує поршень 12 рухатися у напрямку ствола 1, видавлюючи повітря з порожнини 44, яка обмежена кільцями ущільнювачів 17 і 21, що направляє повітря в пневматичну лінію 4.2 яка сполучена через канал 4.1-3.1 з регульованим дросельним клапаном з глушником 43 і виходить в атмосферу. Завдяки дросельного клапана з глушником 43 можна: - відрегулювати швидкість руху поршня 12 в положення пострілу, - обмежити швидкості виходу повітря в атмосферу дроселем, що виконує функцію пружини демпфера, - зменшити силу удару поршня 12 об торець циліндра 11, - зменшити віддачу і знос поршня, - зменшити шум газу, що випускається, в атмосферу. Оскільки газ, потрапивши в порожнину 32 пневматичного циліндра 11, рухає поршень 12, тим самим збільшуючи об'єм порожнини 32, втрачатиме тиск так як поршень 12 з кільцями ущільнювачів 21 та тиск залишкового газу в порожнині 44 створюють незначне зусилля опору то зусилля, що створюється цим тиском не досить для стискування пружини 18 і відкриття клапана управління стрільбою 10. Принцип роботи цієї пневматичної зброї оснований на різниці площ поршня 12 і отвору 20 клапана управління стрільбою 10. Тиски газу однакові на усі поверхні механізму, поршень 12 має велику площу поверхні, чим площа отвору 20 в гвинті 19 регулювального клапана 10. Відповідно сила, діюча на поршень 12 буде вище, ніж на клапан 15, звідси підбираємо пружину 18 з відповідними характеристиками. При однаковому тиску газу, сила, діюча на поршень12 і на кульку 15 клапана різна Fп > Fk > Fш, P=const. де: Fш - сила опору, створена силою тертя і залишковим тиском в порожнині 44 циліндра 11. Fп - сила діюча на поршень 12 Fk - сила діюча на клапан 15 F=S*P, F - сила. S - площа Р - тиск газу Умовою роботи механізму є залежність жорсткості пружин клапана 18 і регульованого дроселя з глушником 43. Сила попереднього притиснення Fk пружини клапана управління стрільбою має бути більше, ніж зусилля, яке створене газом в порожнині 44, яке регулюється регульованим дроселем з глушником 43 і силою тертя кілець ущільнювачів 17 і 21. Клапан управління стрільбою буде закритий доти, поки тиск стисного газу в порожнині циліндра 32 не досягне значення, при якому сила тиску не перевищить силу притиснення пружини 18. Поршень 12 переміщаючись у напрямі ствола 1, разом зі штоком 13 (фіг. 14) натрапляє на стопор 6. Стопор 6 має скіс 9, а шток 13 фаску 45, завдяки чому відбувається прослизання цих поверхонь і фіксатор 6 ховається в корпус 3, тим самим звільняючи кульку-снаряд 8 і відсікає механізм подачі снарядів 4 (фіг. 11 і фіг. 15, 16) У момент пострілу (фіг. 12) поршень досягає крайнього положення ходу, поршень 12 впреться в стінку пневматичного циліндра 11 і тиск газу в порожнині 32 досягає робочого тиску, оскільки об'єм в порожнині 32 більше не збільшується, сила тиску на клапан 15 досягає розрахункової, що приводить до стискування пружини 18 і кулька клапан 15 відходить від сідла 16 гвинта 19, тим самим пропускає стисний газ в порожнину штока 14, оскільки шток 13 впирається фаскою 45 (фіг. 16) в ущільнююче кільце 24, тим самим запечатує область фіксатора снарядів 6 і механізм подачі снарядів 4 від проникнення стисного газу з каналу ствола 2, ущільнююче кільце 24 також притискує снаряд 8 до торця штока 13 до початку вступу газу, що запобігає відскоку кульки від торця штока 13, що підвищить ефективність використання імпульсу стисного газу. 5 UA 113429 C2 5 10 15 20 25 30 35 40 45 50 55 60 Після того, як оператор відпустить спусковий гачок 39 або програмований електронний блок 42 у разі автоматичної стрільби, подає сигнал на перемикання додаткового пневматичного клапана 38 (фіг. 13), пневматична лінія 2.2 з'єднується з каналом клапана 2.1-5.1 і залишки стисного газу з порожнини 32 вийдуть в атмосферу через регульований дросельний клапан з глушником 43, який налагоджений таким чином, щоб пом'якшити віддачу від удару поршня 12 об стінку пневматичного циліндра 11. У цьому положенні додаткового пневматичного клапана 38, стисний газ надходить з балона 36 і пневматичного редуктора 37 по лінії 1.1 через канал додаткового пневматичного клапана 1.2-4.1 в пневматичну лінію 4.2 в порожнину 44 і тим самим давить на поршень 12, примушує його рухатися в положення зарядки тим самим видавлюючи залишки газу з порожнини 32. Дросель 43 обмежує вільний вихід газу в атмосферу, тим самим забезпечуючи плавність ходу поршня і зменшує шум газу, що виходить, в атмосферу. Поршень 12, досягнувши крайнього правого положення, вивільняє стопор 6 і відкриває отвір механізму подачі снарядів 4, що дозволяє снаряду 8 надійти в область механізму фіксації снаряда 6. І зброя знову готова до стрільби. Коротка суть пневматичної зброї з підпружиненим поршнем в роботі Для відтворення пострілу оператор натискає спусковий гачок 39 (фіг. 17), тим самим натискаючи на електронний тригер 40, який у свою чергу подає сигнал до програмованого електронного блока управління 42, який містить джерело електроживлення 41, блок управління генерує сигнал і подає його на соленоїд пневматичного клапана 38 що приводить до відкриття пневматичного каналу 1.2-2.1, що зв'язує ємність 36 із стисним газом і пневматичним редуктором 37 до порожнини пневматичного циліндра 32. Стисний газ, впливаючи на поверхню поршня 12, який має кільця ущільнювачів 21, що не дозволяють газу проникнути в порожнину 44, пневматичні циліндри 11 і центрують сам поршень 12 в пневматичному циліндрі 11. Оскільки газ, потрапивши в порожнину 32 пневматичного циліндра 11, рухає поршень 12, тим самим збільшуючи об'єм області 32, втрачатиме тиск, оскільки поршень 12 з кільцями ущільнювачів 21 і зусилля пружини 22 створюють незначне зусилля опору, те зусилля, що створюється цим тиском не досить для стискування пружини 18 і відкриття клапана управління стрільбою 10. Поршень 12 має велику площу поверхні, чим площа отвору 20 в гвинті 19. Відповідно сила, діюча на поршень, буде вище, ніж на клапан 15, звідси підбираємо пружини відповідних характеристик. Принцип роботи механізму оснований на різниці площ пневматичного поршня 12 і площі отвору 20 гвинта 19, при одному тиску газу сила, діюча на поршень і на кульку клапана різна Fп>Fk, P=const Стисний газ, що надходить в порожнину 32 під тиском, прагнутиме розширюватися, стискуючи пружину 22, внаслідок чого не зможе досягти робочого тиску для відкриття клапана управління стрільбою 10. Клапан 15 відкриється тільки після повної зупинки поршня 12, коли пружина 22 перестане забирати на себе енергію стисного газу і тиск в порожнині 32 досягне максимального робочого тиску. FП – сила. діюча на поршень 12 FK – сила, діюча на клапан 15 F=S*P F - сила S - площа Р - тиск газу. Умовою роботи механізму є залежність жорсткості пружин 22 поршня 12 і пружини клапана 18. Сила попереднього притиснення F22.1 пружини 22 поршня 12 має бути не менше сили тертя кілець ущільнювачів 17 і 21 і достатньою, щоб утримати поршень в положенні зарядки. Сила стискання пружини 22 F22.3 в крайньому положенні не повинна перевищувати силу робочого стискання пружини 18 F18.2 і попереднього притиснення F18.1 пружини клапана 18. F22.1< F22.3< F18.1< F18.2
