Підшипникова опора

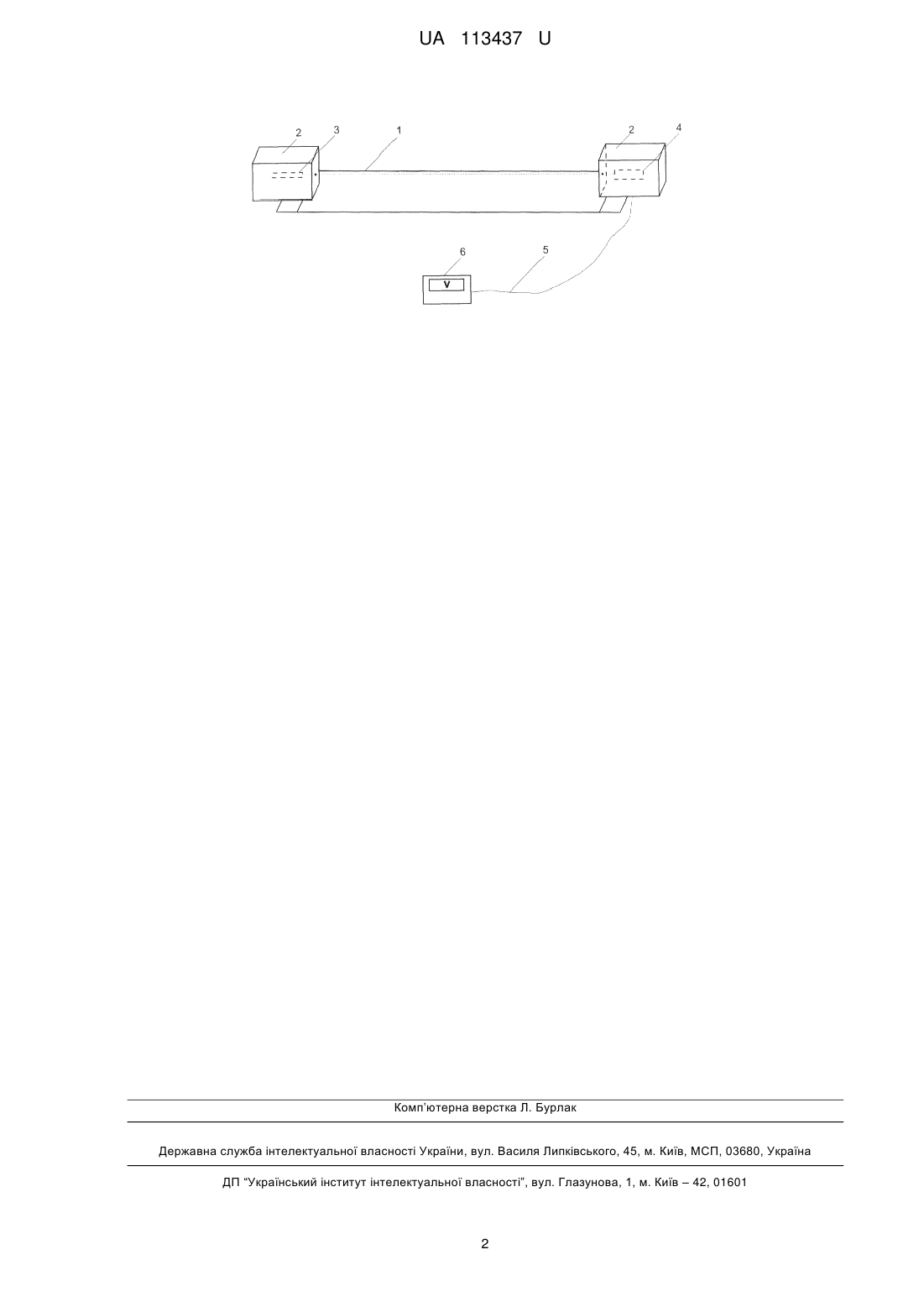

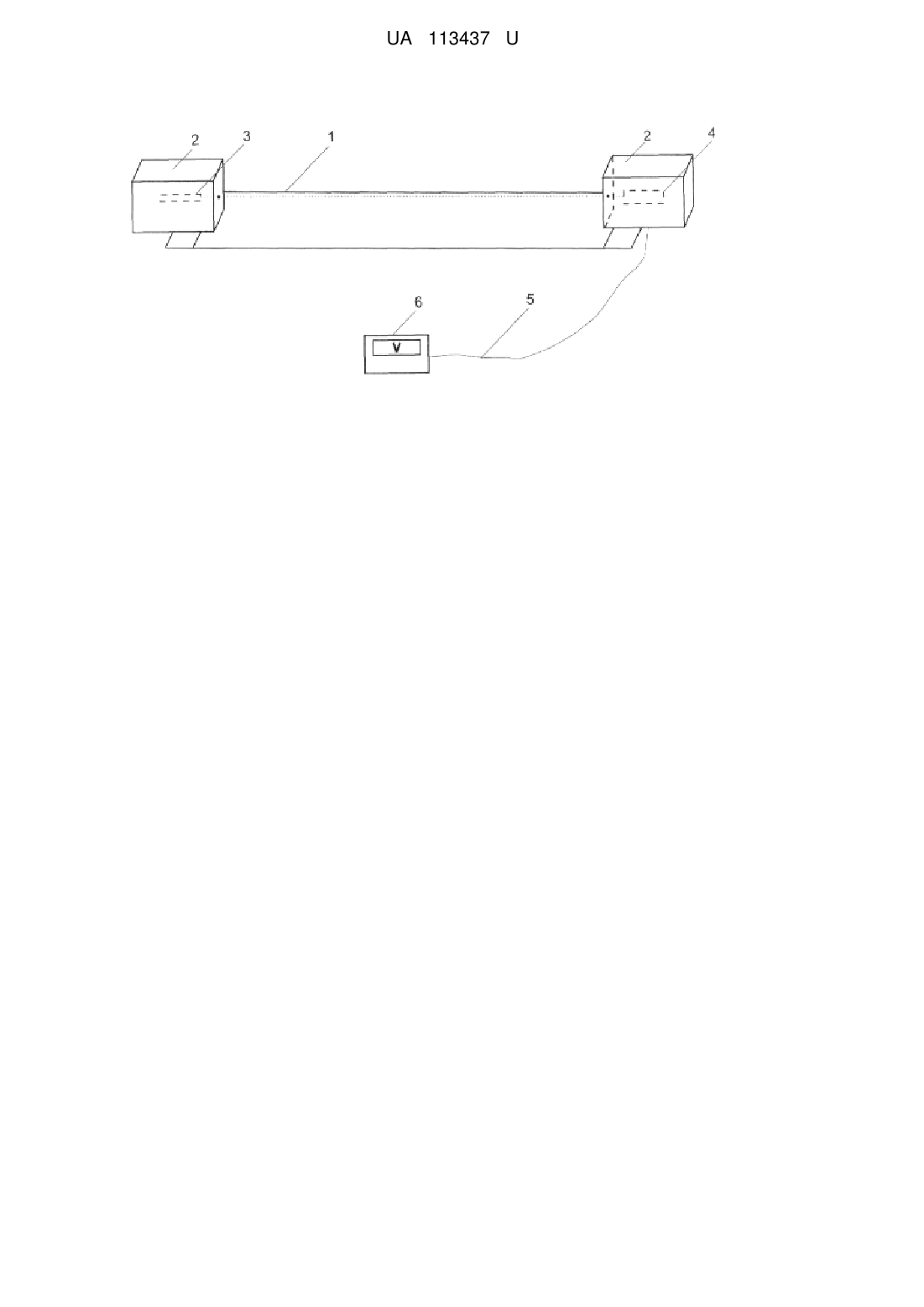

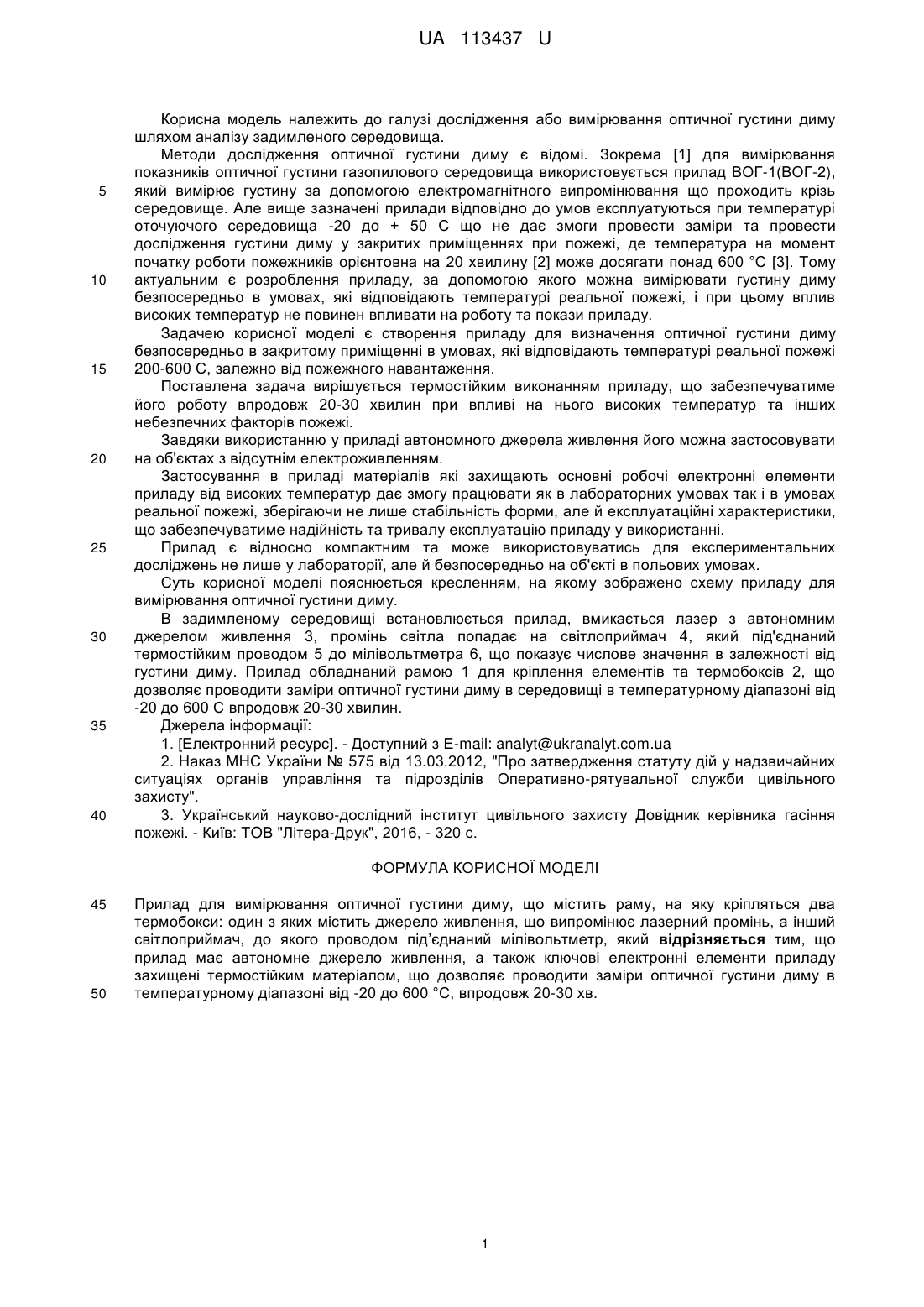

Реферат: Прилад для вимірювання оптичної густини диму містить раму, на яку кріпляться два термобокси: один з яких містить джерело живлення, що випромінює лазерний промінь, а інший світлоприймач, до якого проводом під’єднаний мілівольтметр. Прилад має автономне джерело живлення. Ключові електронні елементи приладу захищені термостійким матеріалом, що дозволяє проводити заміри оптичної густини диму в температурному діапазоні від - 20 до 600 °С, впродовж 20-30 хв. UA 113437 U (12) UA 113437 U UA 113437 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі дослідження або вимірювання оптичної густини диму шляхом аналізу задимленого середовища. Методи дослідження оптичної густини диму є відомі. Зокрема [1] для вимірювання показників оптичної густини газопилового середовища використовується прилад ВОГ-1(ВОГ-2), який вимірює густину за допомогою електромагнітного випромінювання що проходить крізь середовище. Але вище зазначені прилади відповідно до умов експлуатуються при температурі оточуючого середовища -20 до + 50 C що не дає змоги провести заміри та провести дослідження густини диму у закритих приміщеннях при пожежі, де температура на момент початку роботи пожежників орієнтовна на 20 хвилину [2] може досягати понад 600 °C [3]. Тому актуальним є розроблення приладу, за допомогою якого можна вимірювати густину диму безпосередньо в умовах, які відповідають температурі реальної пожежі, і при цьому вплив високих температур не повинен впливати на роботу та покази приладу. Задачею корисної моделі є створення приладу для визначення оптичної густини диму безпосередньо в закритому приміщенні в умовах, які відповідають температурі реальної пожежі 200-600 C, залежно від пожежного навантаження. Поставлена задача вирішується термостійким виконанням приладу, що забезпечуватиме його роботу впродовж 20-30 хвилин при впливі на нього високих температур та інших небезпечних факторів пожежі. Завдяки використанню у приладі автономного джерела живлення його можна застосовувати на об'єктах з відсутнім електроживленням. Застосування в приладі матеріалів які захищають основні робочі електронні елементи приладу від високих температур дає змогу працювати як в лабораторних умовах так і в умовах реальної пожежі, зберігаючи не лише стабільність форми, але й експлуатаційні характеристики, що забезпечуватиме надійність та тривалу експлуатацію приладу у використанні. Прилад є відносно компактним та може використовуватись для експериментальних досліджень не лише у лабораторії, але й безпосередньо на об'єкті в польових умовах. Суть корисної моделі пояснюється кресленням, на якому зображено схему приладу для вимірювання оптичної густини диму. В задимленому середовищі встановлюється прилад, вмикається лазер з автономним джерелом живлення 3, промінь світла попадає на світлоприймач 4, який під'єднаний термостійким проводом 5 до мілівольтметра 6, що показує числове значення в залежності від густини диму. Прилад обладнаний рамою 1 для кріплення елементів та термобоксів 2, що дозволяє проводити заміри оптичної густини диму в середовищі в температурному діапазоні від -20 до 600 C впродовж 20-30 хвилин. Джерела інформації: 1. [Електронний ресурс]. - Доступний з E-mail: analyt@ukranalyt.com.ua 2. Наказ МНС України № 575 від 13.03.2012, "Про затвердження статуту дій у надзвичайних ситуаціях органів управління та підрозділів Оперативно-рятувальної служби цивільного захисту". 3. Український науково-дослідний інститут цивільного захисту Довідник керівника гасіння пожежі. - Київ: ΤOΒ "Літера-Друк", 2016, - 320 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Прилад для вимірювання оптичної густини диму, що містить раму, на яку кріпляться два термобокси: один з яких містить джерело живлення, що випромінює лазерний промінь, а інший світлоприймач, до якого проводом під’єднаний мілівольтметр, який відрізняється тим, що прилад має автономне джерело живлення, а також ключові електронні елементи приладу захищені термостійким матеріалом, що дозволяє проводити заміри оптичної густини диму в температурному діапазоні від -20 до 600 °С, впродовж 20-30 хв. 1 UA 113437 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
