Забірний пристрій вертикального гвинтового конвеєра

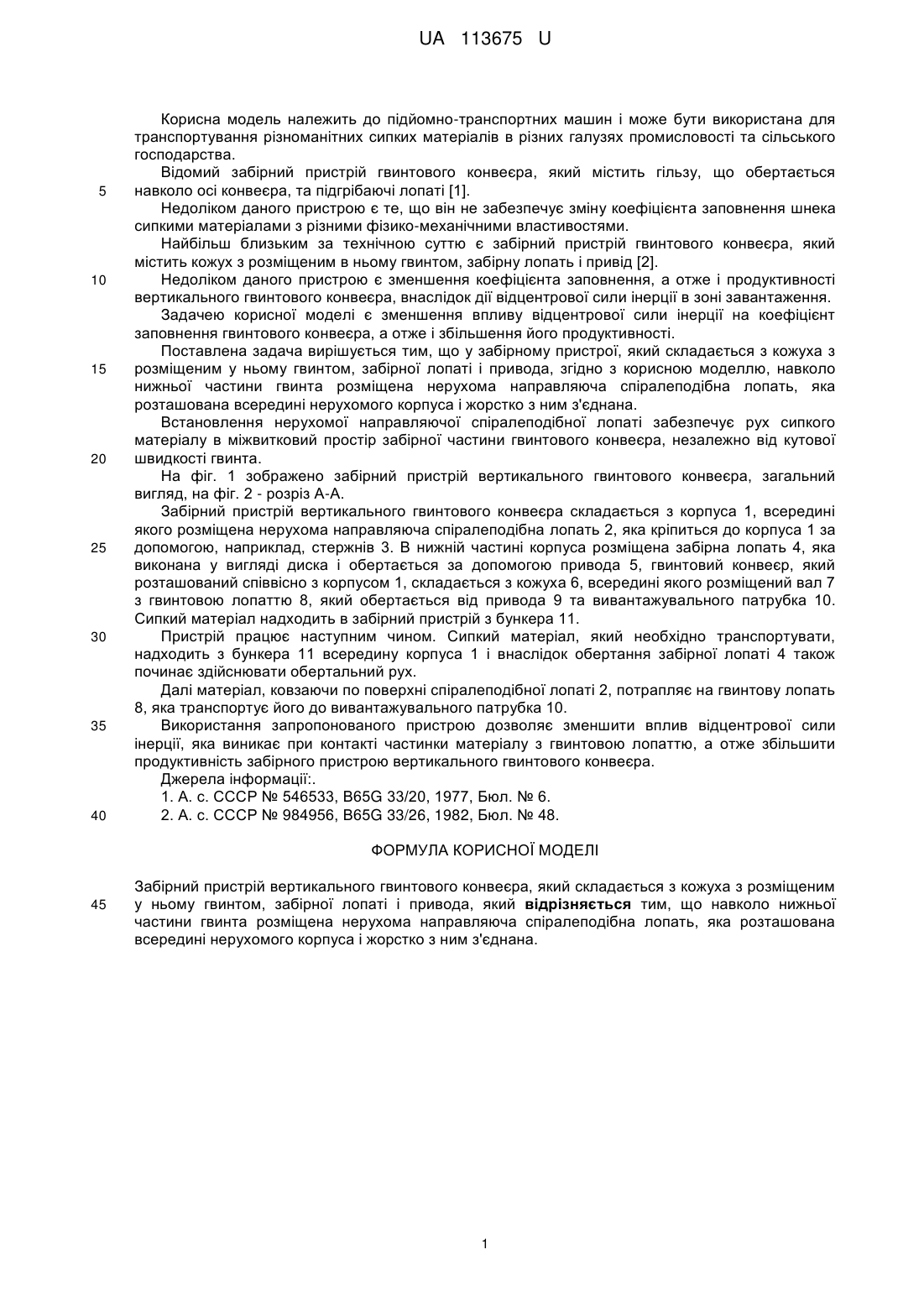

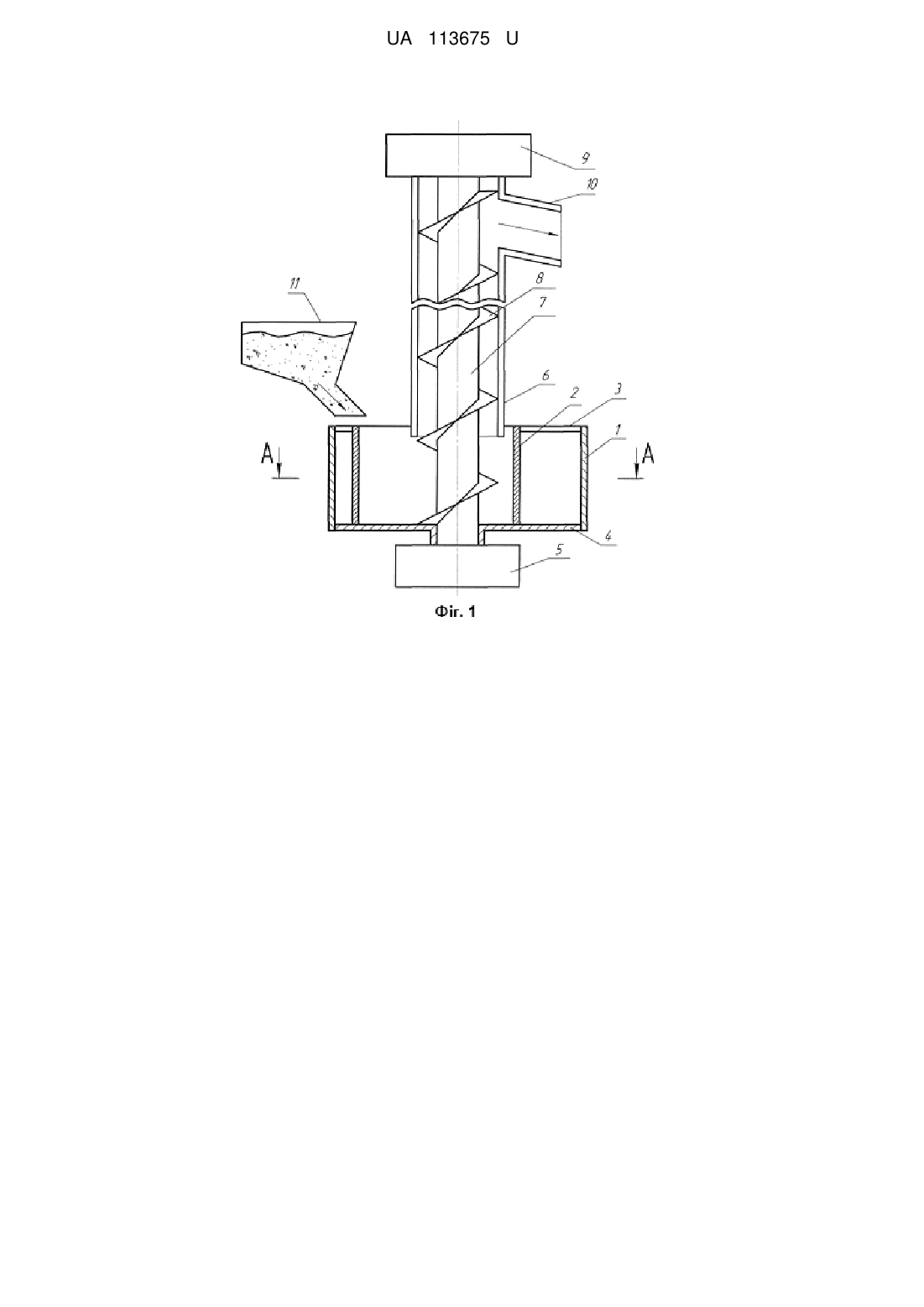

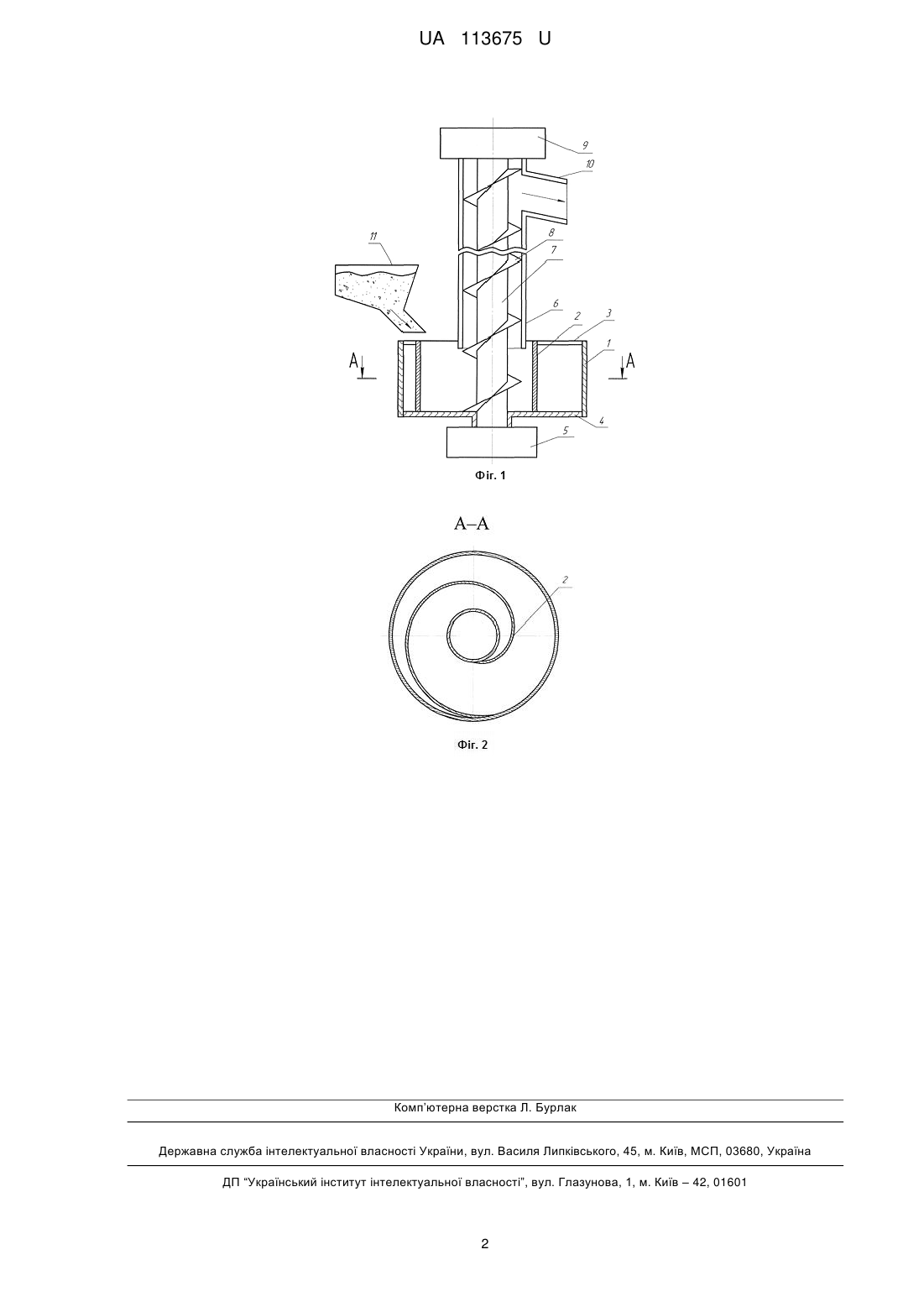

Реферат: Забірний пристрій вертикального гвинтового конвеєра складається з кожуха з розміщеним у ньому гвинтом, забірної лопаті і привода. Навколо нижньої частини гвинта розміщена нерухома направляюча спіралеподібна лопать, яка розташована всередині нерухомого корпуса і жорстко з ним з'єднана. UA 113675 U (54) ЗАБІРНИЙ ПРИСТРІЙ ВЕРТИКАЛЬНОГО ГВИНТОВОГО КОНВЕЄРА UA 113675 U UA 113675 U 5 10 15 20 25 30 35 40 Корисна модель належить до підйомно-транспортних машин і може бути використана для транспортування різноманітних сипких матеріалів в різних галузях промисловості та сільського господарства. Відомий забірний пристрій гвинтового конвеєра, який містить гільзу, що обертається навколо осі конвеєра, та підгрібаючі лопаті [1]. Недоліком даного пристрою є те, що він не забезпечує зміну коефіцієнта заповнення шнека сипкими матеріалами з різними фізико-механічними властивостями. Найбільш близьким за технічною суттю є забірний пристрій гвинтового конвеєра, який містить кожух з розміщеним в ньому гвинтом, забірну лопать і привід [2]. Недоліком даного пристрою є зменшення коефіцієнта заповнення, а отже і продуктивності вертикального гвинтового конвеєра, внаслідок дії відцентрової сили інерції в зоні завантаження. Задачею корисної моделі є зменшення впливу відцентрової сили інерції на коефіцієнт заповнення гвинтового конвеєра, а отже і збільшення його продуктивності. Поставлена задача вирішується тим, що у забірному пристрої, який складається з кожуха з розміщеним у ньому гвинтом, забірної лопаті і привода, згідно з корисною моделлю, навколо нижньої частини гвинта розміщена нерухома направляюча спіралеподібна лопать, яка розташована всередині нерухомого корпуса і жорстко з ним з'єднана. Встановлення нерухомої направляючої спіралеподібної лопаті забезпечує рух сипкого матеріалу в міжвитковий простір забірної частини гвинтового конвеєра, незалежно від кутової швидкості гвинта. На фіг. 1 зображено забірний пристрій вертикального гвинтового конвеєра, загальний вигляд, на фіг. 2 - розріз А-А. Забірний пристрій вертикального гвинтового конвеєра складається з корпуса 1, всередині якого розміщена нерухома направляюча спіралеподібна лопать 2, яка кріпиться до корпуса 1 за допомогою, наприклад, стержнів 3. В нижній частині корпуса розміщена забірна лопать 4, яка виконана у вигляді диска і обертається за допомогою привода 5, гвинтовий конвеєр, який розташований співвісно з корпусом 1, складається з кожуха 6, всередині якого розміщений вал 7 з гвинтовою лопаттю 8, який обертається від привода 9 та вивантажувального патрубка 10. Сипкий матеріал надходить в забірний пристрій з бункера 11. Пристрій працює наступним чином. Сипкий матеріал, який необхідно транспортувати, надходить з бункера 11 всередину корпуса 1 і внаслідок обертання забірної лопаті 4 також починає здійснювати обертальний рух. Далі матеріал, ковзаючи по поверхні спіралеподібної лопаті 2, потрапляє на гвинтову лопать 8, яка транспортує його до вивантажувального патрубка 10. Використання запропонованого пристрою дозволяє зменшити вплив відцентрової сили інерції, яка виникає при контакті частинки матеріалу з гвинтовою лопаттю, а отже збільшити продуктивність забірного пристрою вертикального гвинтового конвеєра. Джерела інформації:. 1. А. с. СССР № 546533, В65G 33/20, 1977, Бюл. № 6. 2. А. с. СССР № 984956, В65G 33/26, 1982, Бюл. № 48. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Забірний пристрій вертикального гвинтового конвеєра, який складається з кожуха з розміщеним у ньому гвинтом, забірної лопаті і привода, який відрізняється тим, що навколо нижньої частини гвинта розміщена нерухома направляюча спіралеподібна лопать, яка розташована всередині нерухомого корпуса і жорстко з ним з'єднана. 1 UA 113675 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
