Завантажувальний патрубок гвинтового конвеєра

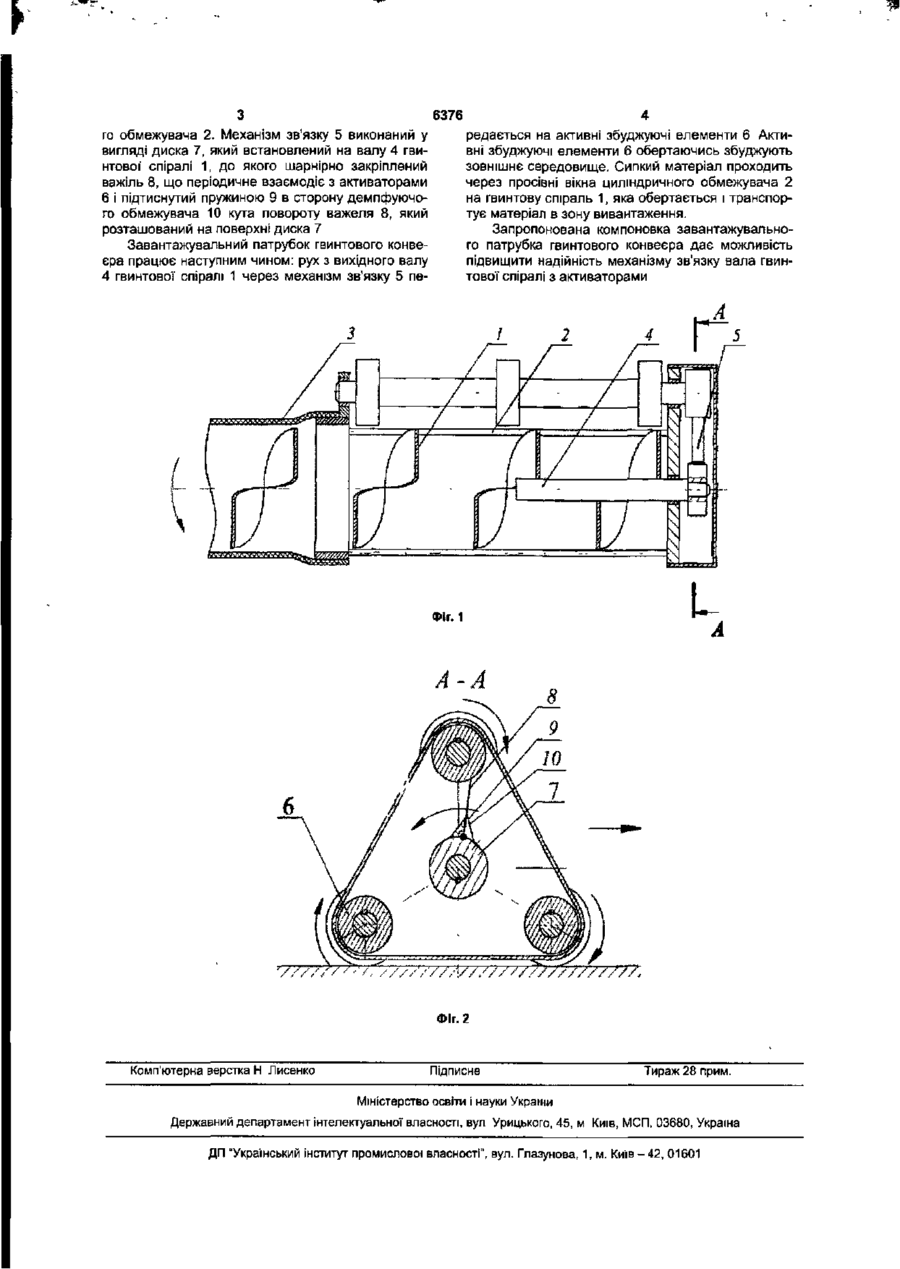

Завантажувальний патрубок гвинтового конвеєра, що містить гвинтову спіраль, яка розміщена в циліндричному обмежувачі з просівними вікнами, що переходить в еластичний кожух, а також механізм зв'язку вала гвинтової спіралі з активаторами, які розташовані над зовнішньою поверхнею обмежувача, який відрізняється тим, що механізм зв'язку виконаний у вигляді диска, який встановлений на валу гвинтової спіралі, до якого шарнірно закріплений важіль, що періодично взаємодіє з активаторами і підтиснутий пружиною в сторону демпфіруючого обмежувача кута повороту важеля, який розташований на поверхні диска. Корисна модель відноситься до галузі підйомно-транспортного машинобудування, а саме до конвеєрів і може бути застосована для переміщення сипких матеріалів спіралями шнеків. Відомий завантажувальний патрубок гвинтового конвеєра [(А.с. СРСР №1645219 МКВ 5 B65G33/24,33/16, Бюл. №16, 1991р.], що містить гвинтову спіраль, яка розміщена в циліндричному обмежувачі з просівними вікнами, що переходить в еластичний кожух, причому обмежувач виконаний з відігнутими в сторону еластичного кожуха пелюстками на його циліндричній поверхні, розташованими над просівними вікнами з частковим їх перекриттям. Аналог Недоліком відомого завантажувального патрубка гвинтового конвеєра є неможливість збурення зовнішнього середовища. Найближчим по технічній суті є завантажувальний патрубок гвинтового конвеєра [Патент України №61435А МКВ 5 B65G33/16,33/24, Бюл. №11 2003р.], що містить гвинтову спіраль, яка розміщена в циліндричному обмежувачі з просівними вікнами, що переходить в еластичний кожух, а також механізм зв'язку вала гвинтової спіралі з активаторами, які розташовані над зовнішньою поверхнею обмежувача. Недоліком відомого завантажувального патрубка гвинтового конвеєра є низька надійність механізму зв'язку вала гвинтової спіралі з активаторами. В основу корисної моделі покладена задача вдосконалення завантажувального патрубка гвин тового конвеєра, в якому виконанням механізму повороту активатора у вигляді шарнірно закріпленого і підпружиненого важеля забезпечується стабільний контакт поверхні важеля з активатором і за рахунок цього покращується провертання активатора в процесі забору матеріалу. Поставлена задача забезпечується за рахунок того, що в завантажувальний патрубок гвинтового конвеєра, що містить гвинтову спіраль, яка розміщена в циліндричному обмежувачі з просівними вікнами, що переходить в еластичний кожух, а також механізм зв'язку вала гвинтової спіралі з активаторами, які розташовані над зовнішньою поверхнею обмежувача, згідно корисної моделі, вводиться те, що механізм зв'язку виконаний у вигляді диска, який встановлений на валу гвинтової спіралі, до якого шарнірно закріплений важіль, що періодично взаємодіє з активаторами і підтиснутий пружиною в сторону демпфуючого обмежувача кута повороту важеля, який розташований на поверхні диска. Завантажувальний патрубок гвинтового конвеєра зображений на Фіг.1, Фіг.2 - переріз по А-А на Фіг.1. Завантажувальний патрубок гвинтового конвеєра складається з гвинтової спіралі 1, яка розміщена в циліндричному обмежувачі 2 з просівними вікнами, що переходить в еластичний кожух 3. Вихідний вал 4 гвинтової спіралі 1 через механізм зв'язку 5 пов'язаний з активними збуджуючими елементами 6. Активні збуджуючі елементи 6, розташовані над зовнішньою поверхнею циліндрично ГО 6376 го обмежувача 2. Механізм зв'язку 5 виконаний у вигляді диска 7, який встановлений на валу 4 гвинтової спіралі 1, до якого шарнірно закріплений важіль 8, що періодичне взаємодіє з активаторами 6 і підтиснутий пружиною 9 в сторону демпфуючого обмежувача 10 кута повороту важеля 8, який розташований на поверхні диска 7 Завантажувальний патрубок гвинтового конвеєра працює наступним чином: рух з вихідного валу 4 гвинтової спіралі 1 через механізм зв'язку 5 пе редається на активні збуджуючі елементи 6 Активні збуджуючі елементи 6 обертаючись збуджують зовнішнє середовище. Сипкий матеріал проходить через просівні вікна циліндричного обмежувача 2 на гвинтову спіраль 1, яка обертається і транспортує матеріал в зону вивантаження. Запропонована компоновка завантажувального патрубка гвинтового конвеєра дає можливість підвищити надійність механізму зв'язку вала гвинтової спіралі з активаторами і Фіг. 1 V////V '
