Фільтруючий патрон до респіратора

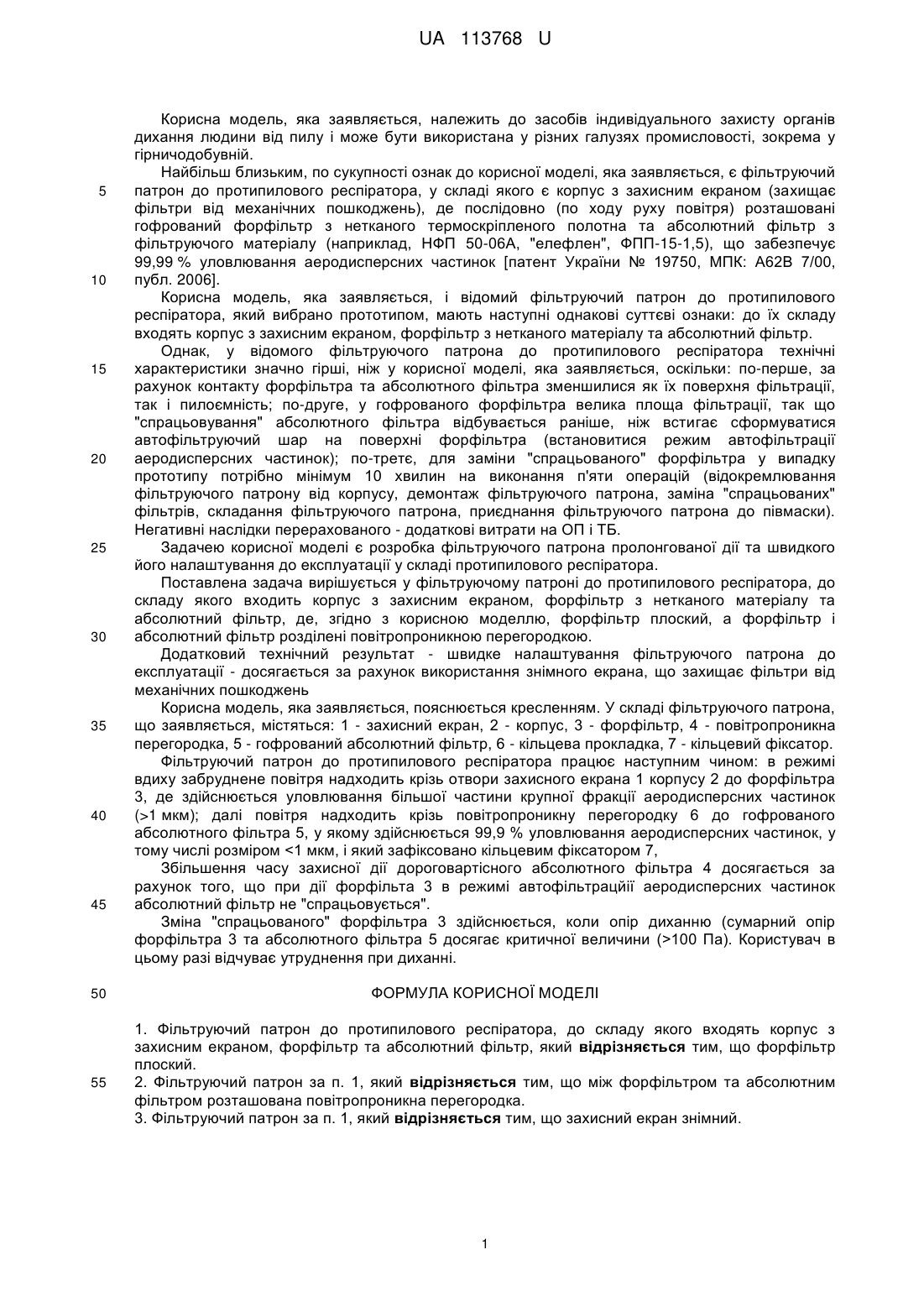

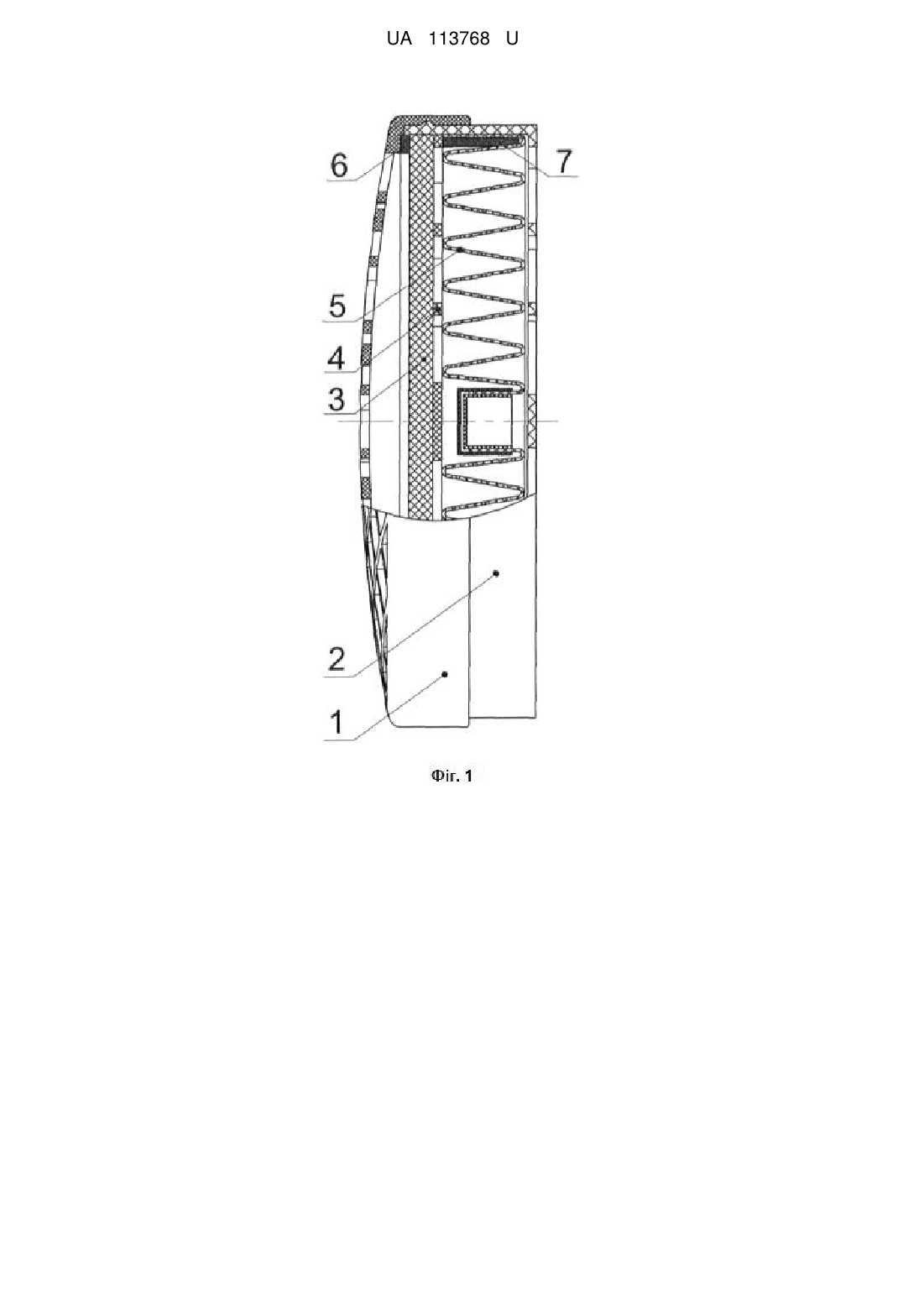

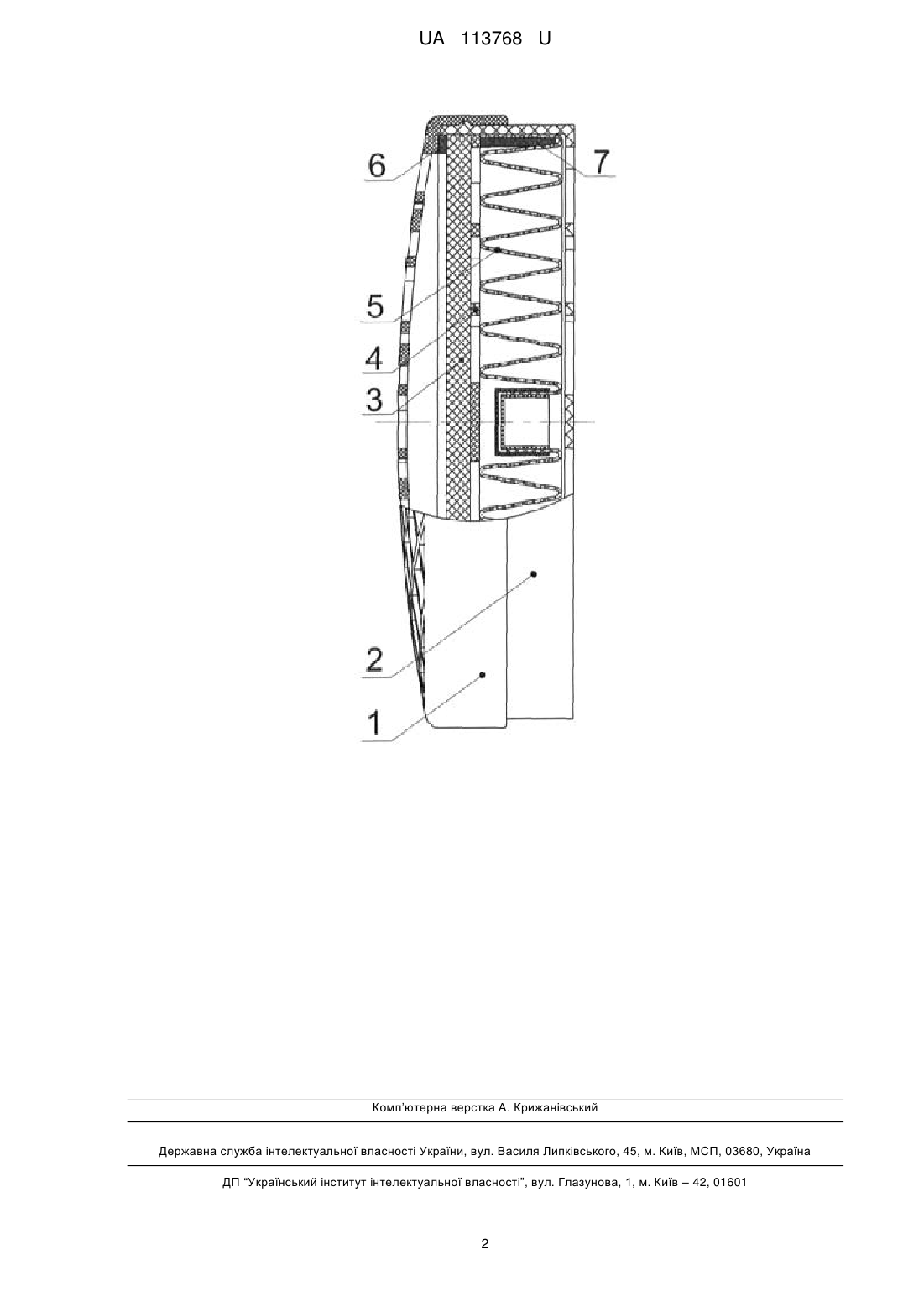

Реферат: Фільтруючий патрон до протипилового респіратора, до складу якого входять корпус з захисним екраном, форфільтр плоский та абсолютний фільтр. UA 113768 U (12) UA 113768 U UA 113768 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель, яка заявляється, належить до засобів індивідуального захисту органів дихання людини від пилу і може бути використана у різних галузях промисловості, зокрема у гірничодобувній. Найбільш близьким, по сукупності ознак до корисної моделі, яка заявляється, є фільтруючий патрон до протипилового респіратора, у складі якого є корпус з захисним екраном (захищає фільтри від механічних пошкоджень), де послідовно (по ходу руху повітря) розташовані гофрований форфільтр з нетканого термоскріпленого полотна та абсолютний фільтр з фільтруючого матеріалу (наприклад, НФП 50-06А, "елефлен", ФПП-15-1,5), що забезпечує 99,99 % уловлювання аеродисперсних частинок [патент України № 19750, МПК: А62В 7/00, публ. 2006]. Корисна модель, яка заявляється, і відомий фільтруючий патрон до протипилового респіратора, який вибрано прототипом, мають наступні однакові суттєві ознаки: до їх складу входять корпус з захисним екраном, форфільтр з нетканого матеріалу та абсолютний фільтр. Однак, у відомого фільтруючого патрона до протипилового респіратора технічні характеристики значно гірші, ніж у корисної моделі, яка заявляється, оскільки: по-перше, за рахунок контакту форфільтра та абсолютного фільтра зменшилися як їх поверхня фільтрації, так і пилоємність; по-друге, у гофрованого форфільтра велика площа фільтрації, так що "спрацьовування" абсолютного фільтра відбувається раніше, ніж встигає сформуватися автофільтруючий шар на поверхні форфільтра (встановитися режим автофільтрації аеродисперсних частинок); по-третє, для заміни "спрацьованого" форфільтра у випадку прототипу потрібно мінімум 10 хвилин на виконання п'яти операцій (відокремлювання фільтруючого патрону від корпусу, демонтаж фільтруючого патрона, заміна "спрацьованих" фільтрів, складання фільтруючого патрона, приєднання фільтруючого патрона до півмаски). Негативні наслідки перерахованого - додаткові витрати на ОП і ТБ. Задачею корисної моделі є розробка фільтруючого патрона пролонгованої дії та швидкого його налаштування до експлуатації у складі протипилового респіратора. Поставлена задача вирішується у фільтруючому патроні до протипилового респіратора, до складу якого входить корпус з захисним екраном, форфільтр з нетканого матеріалу та абсолютний фільтр, де, згідно з корисною моделлю, форфільтр плоский, а форфільтр і абсолютний фільтр розділені повітропроникною перегородкою. Додатковий технічний результат - швидке налаштування фільтруючого патрона до експлуатації - досягається за рахунок використання знімного екрана, що захищає фільтри від механічних пошкоджень Корисна модель, яка заявляється, пояснюється кресленням. У складі фільтруючого патрона, що заявляється, містяться: 1 - захисний екран, 2 - корпус, 3 - форфільтр, 4 - повітропроникна перегородка, 5 - гофрований абсолютний фільтр, 6 - кільцева прокладка, 7 - кільцевий фіксатор. Фільтруючий патрон до протипилового респіратора працює наступним чином: в режимі вдиху забруднене повітря надходить крізь отвори захисного екрана 1 корпусу 2 до форфільтра 3, де здійснюється уловлювання більшої частини крупної фракції аеродисперсних частинок (>1 мкм); далі повітря надходить крізь повітропроникну перегородку 6 до гофрованого абсолютного фільтра 5, у якому здійснюється 99,9 % уловлювання аеродисперсних частинок, у тому числі розміром 100 Па). Користувач в цьому разі відчуває утруднення при диханні. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Фільтруючий патрон до протипилового респіратора, до складу якого входять корпус з захисним екраном, форфільтр та абсолютний фільтр, який відрізняється тим, що форфільтр плоский. 2. Фільтруючий патрон за п. 1, який відрізняється тим, що між форфільтром та абсолютним фільтром розташована повітропроникна перегородка. 3. Фільтруючий патрон за п. 1, який відрізняється тим, що захисний екран знімний. 1 UA 113768 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
